Besiktningsrapport
9.5
Installation genom
Uddevalla Energi AB
Datum
3 november 2023
Ort
Hjärtum, Västra Götalands län
Takplåtens förutsättningar
Kabeluppfästning
Kontaktdon
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
Longi LR5-66HPH 480-505M
Montagesystem
Schletter: SingleFix Pro: ProLine Profile
Växelriktare
SunGrow: SG15-20RT
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Uddevalla Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Longi LR5-66HPH 480-505M
Anmärkningar
1/17

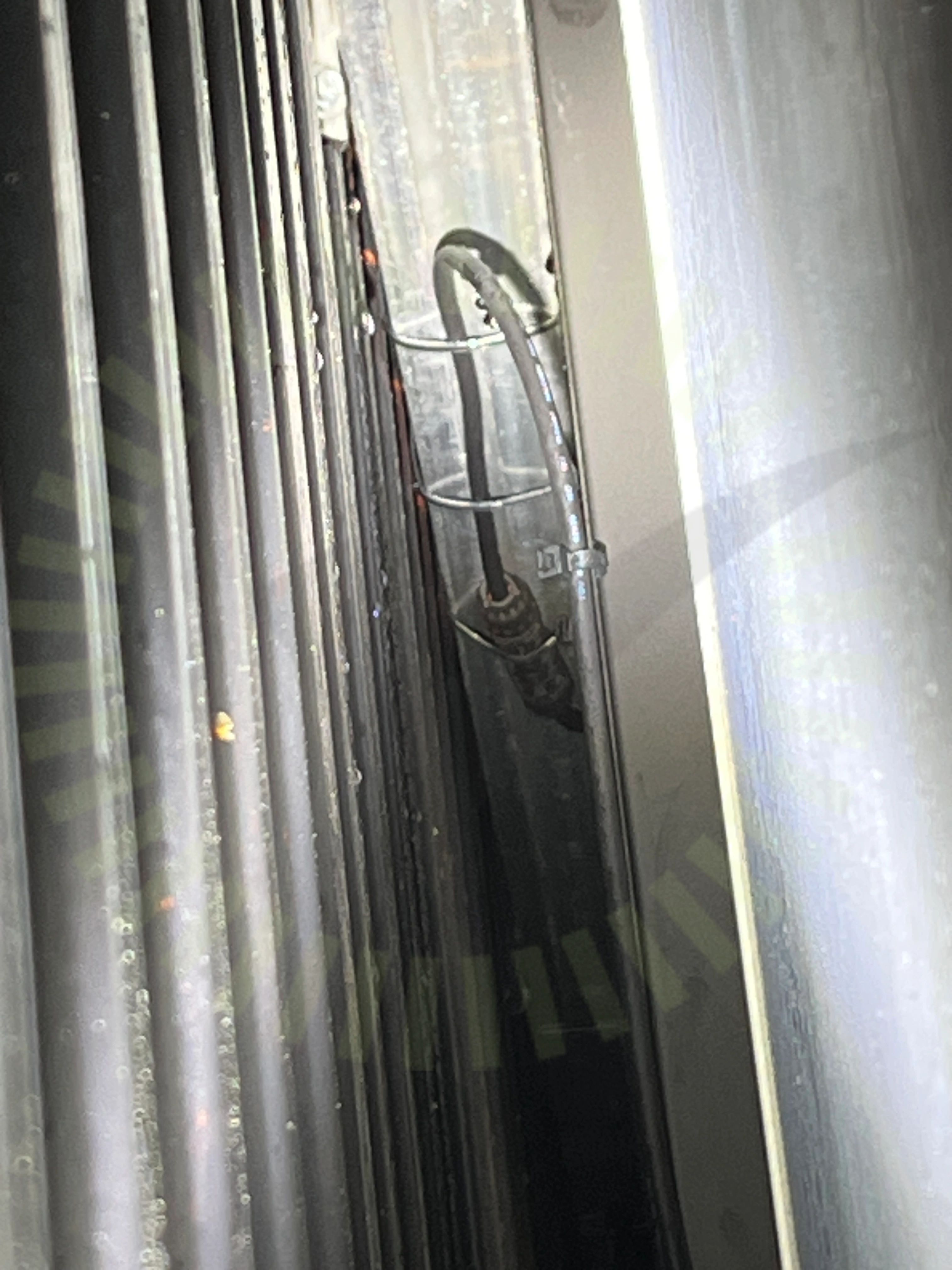

3.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
16/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Mellanrum
Panelkablaget generell böjradie
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Schletter: SingleFix Pro: ProLine Profile
Anmärkningar
4/22

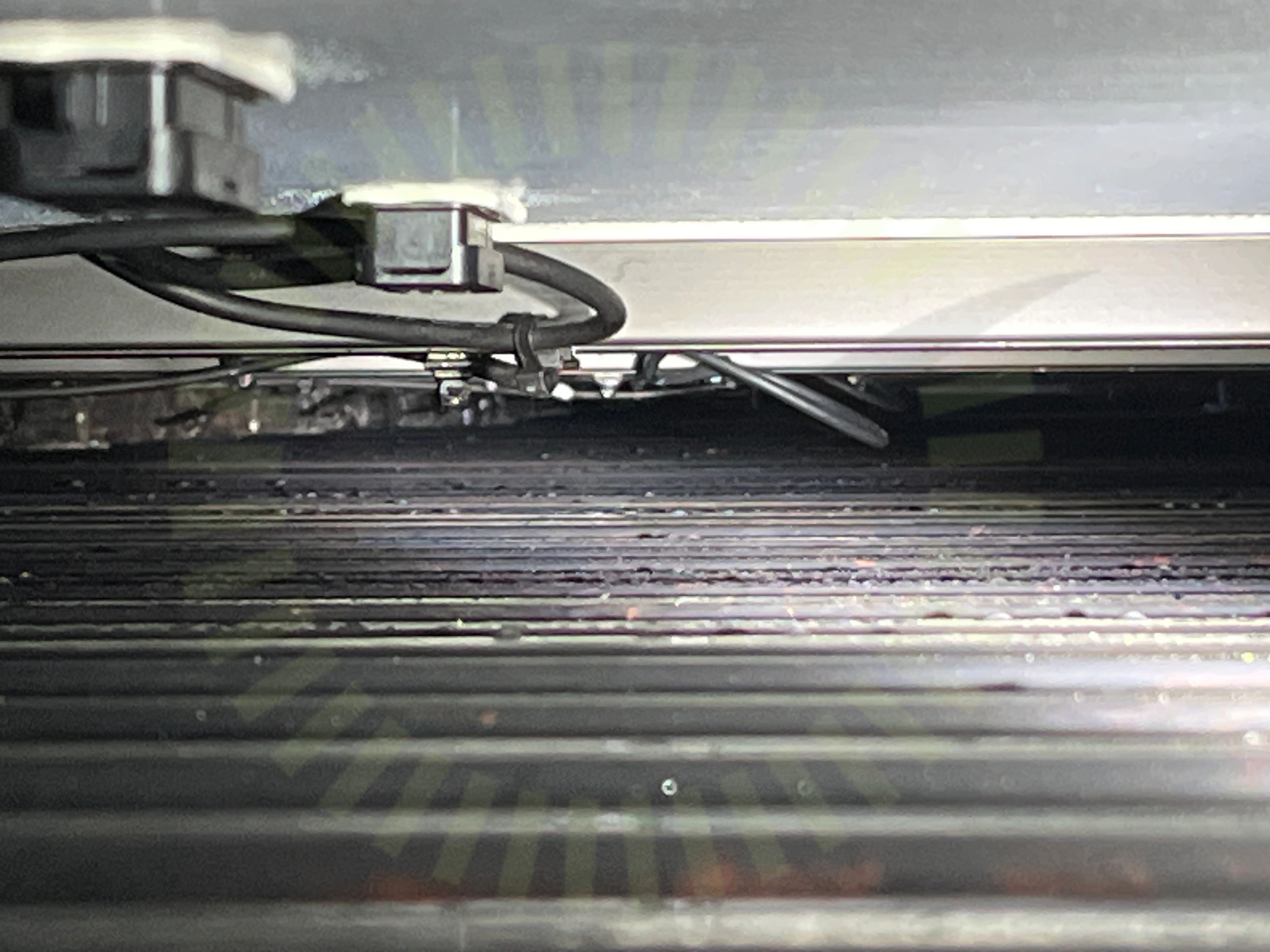

4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
4.2 Mittklämmor
Inte godkänd
Mittklämmor är inte åtdragna.
RAPIDPRO MODULE C LAMP | V 1 | INSTALLATION GUIDE | 202102, Sida 5

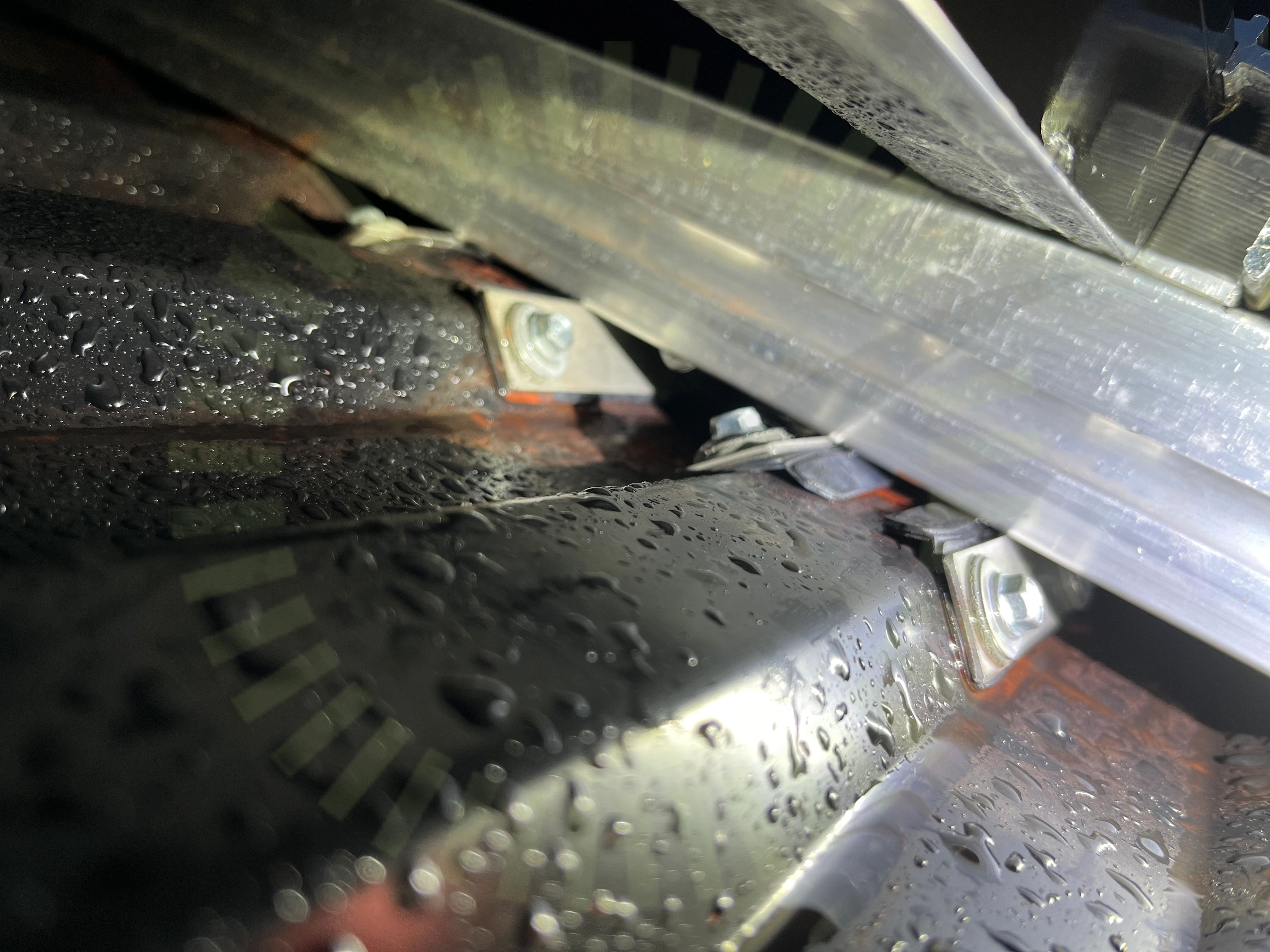

4.3 Skruvarnas montering
Inte godkänd
Gummit sitter inte ordentligt mot plåten.
SINGLEFIX PRO | 400445EN | V1 | PRODUCT SHEET | STATUS: 2022 / 12, Sida 1
4.4 Takplåtens förutsättningar
Inte godkänd
Montagesystemet är inte gjort för att användas på denna typen av takplåt.
SINGLEFIX PRO | 400445EN | V1 | PRODUCT SHEET | STATUS: 2022 / 12, Sida 1
Godkända kontrollpunkter
18/22
Använd plåtskruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Termisk brytpunkt skenor
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
