1.1 Solpaneler: Fästen: Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Tillverkarens anvisningar
Besiktningsrapport
7.5
Installation genom
Svea Solar
Datum
10 juni 2022
Ort
Tvååker, Hallands län
83% godkända17% ej godkända
Om installationen
PanelerLongi: LR4-60HPB
OptimerareSolarEdge: S-Serie
MontagesystemSchletter: SingleFix-V
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Longi: LR4-60HPB
Anmärkningar
1/13Godkända kontrollpunkter
10/13HöjdskillnadSkadorSkuggaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Kablar: DragavlastadeSolpaneler: Lutning (Rek.)Solpaneler: Mellanrum
Ej tillgängligt vid besiktning
2/13Förbindelse av kontakterSträngförläggning
Schletter: SingleFix-V
Anmärkningar
4/18

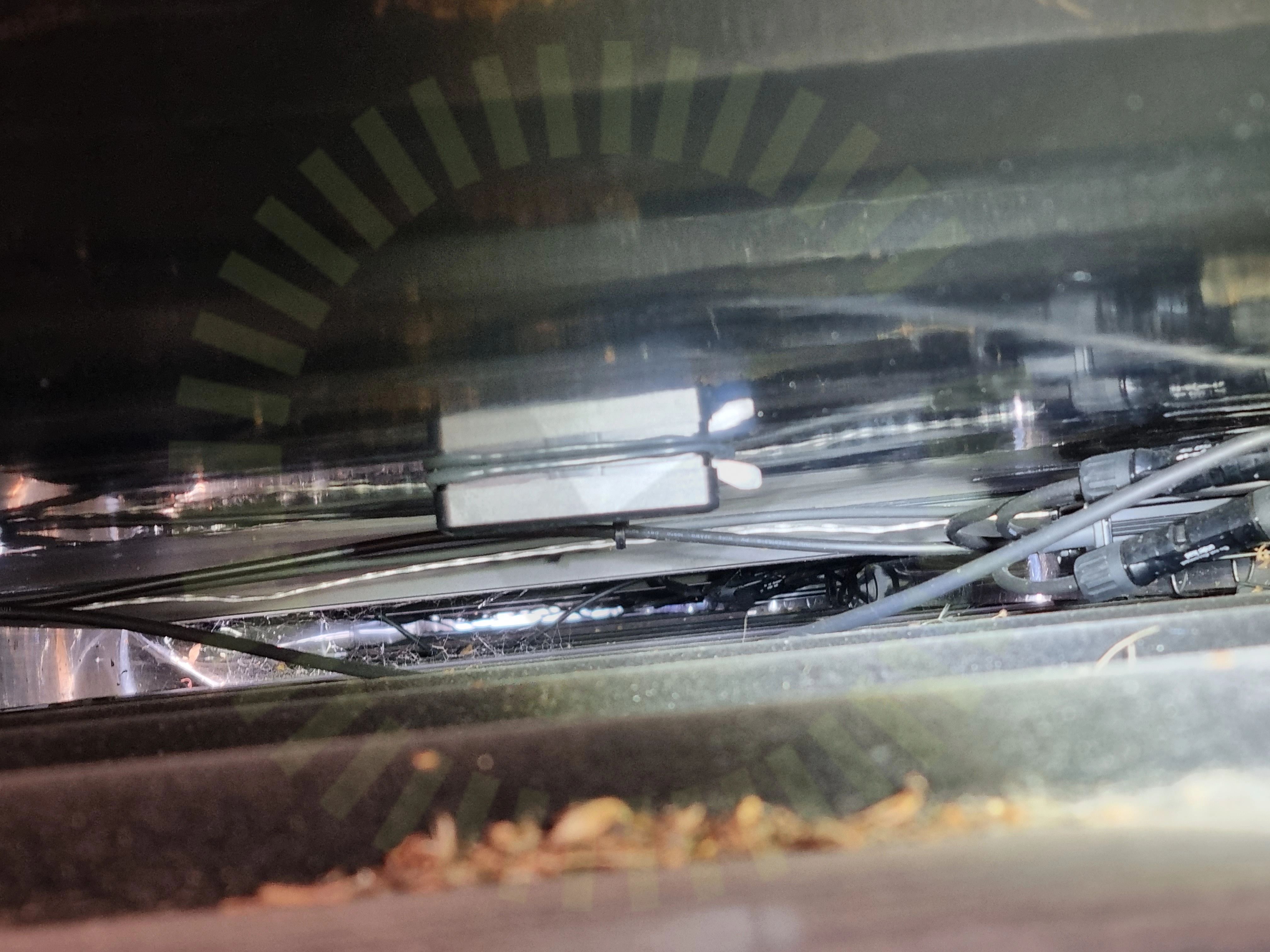

2.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)

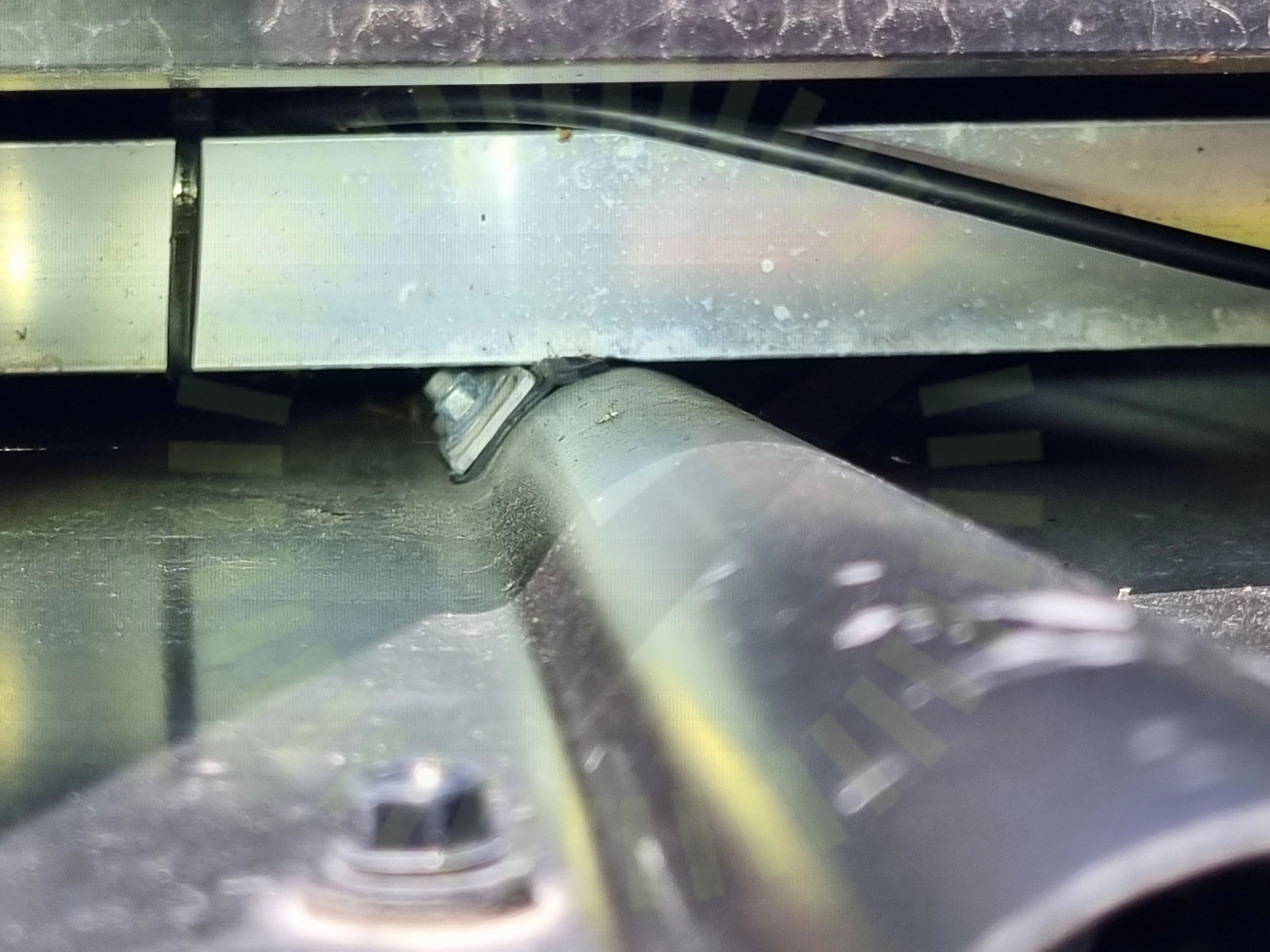

2.2 Skena: Infästning
Inte godkändInfästningarnas par ska peka mot varandra. Fler Infästningar har saknar ett motpar.
Tillverkarens anvisningar

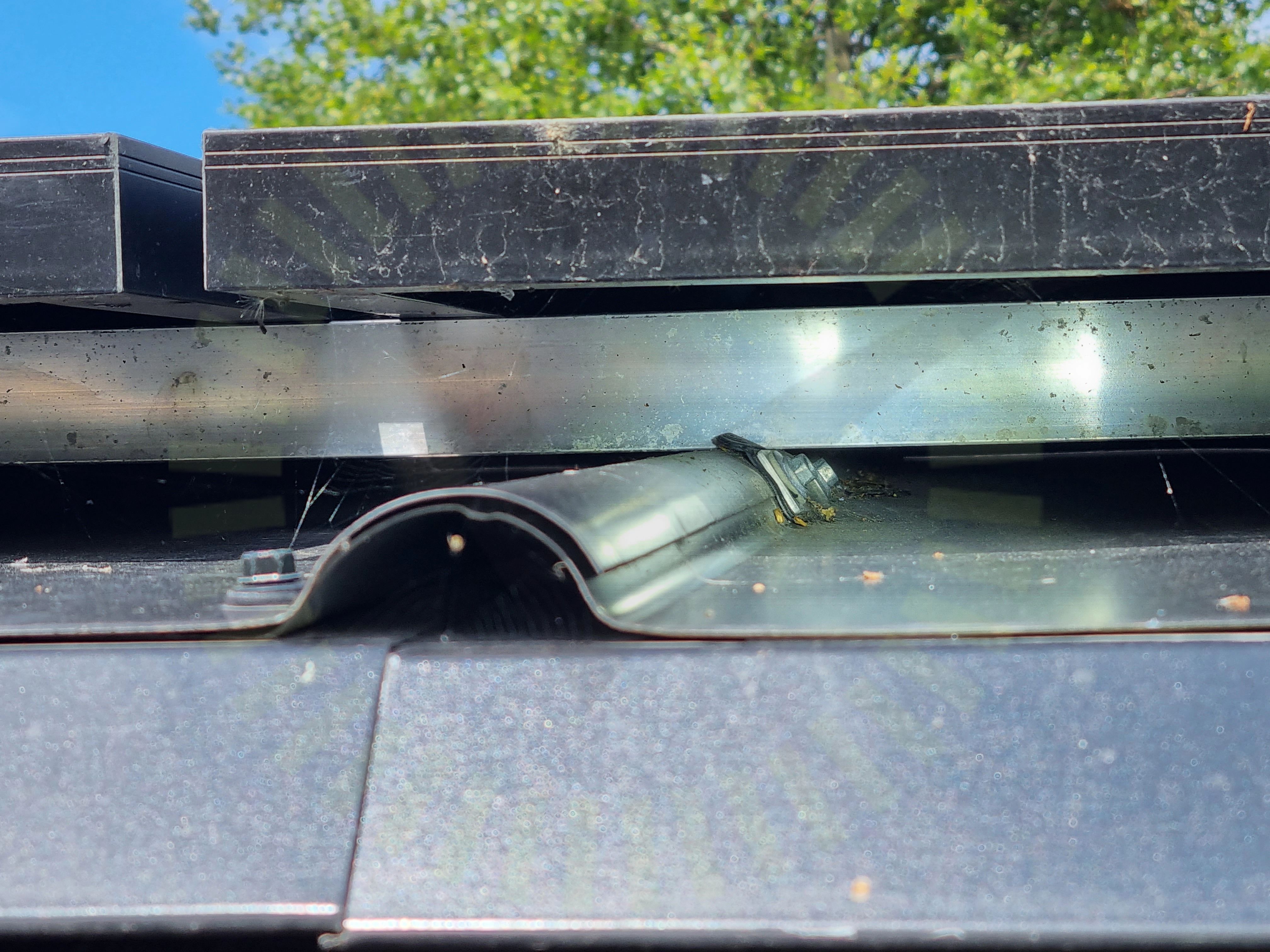

2.3 Skena: Placering
Inte godkändSkenans placering stämmer inte med tillverkarens anvisningar.
Tillverkarens anvisningar

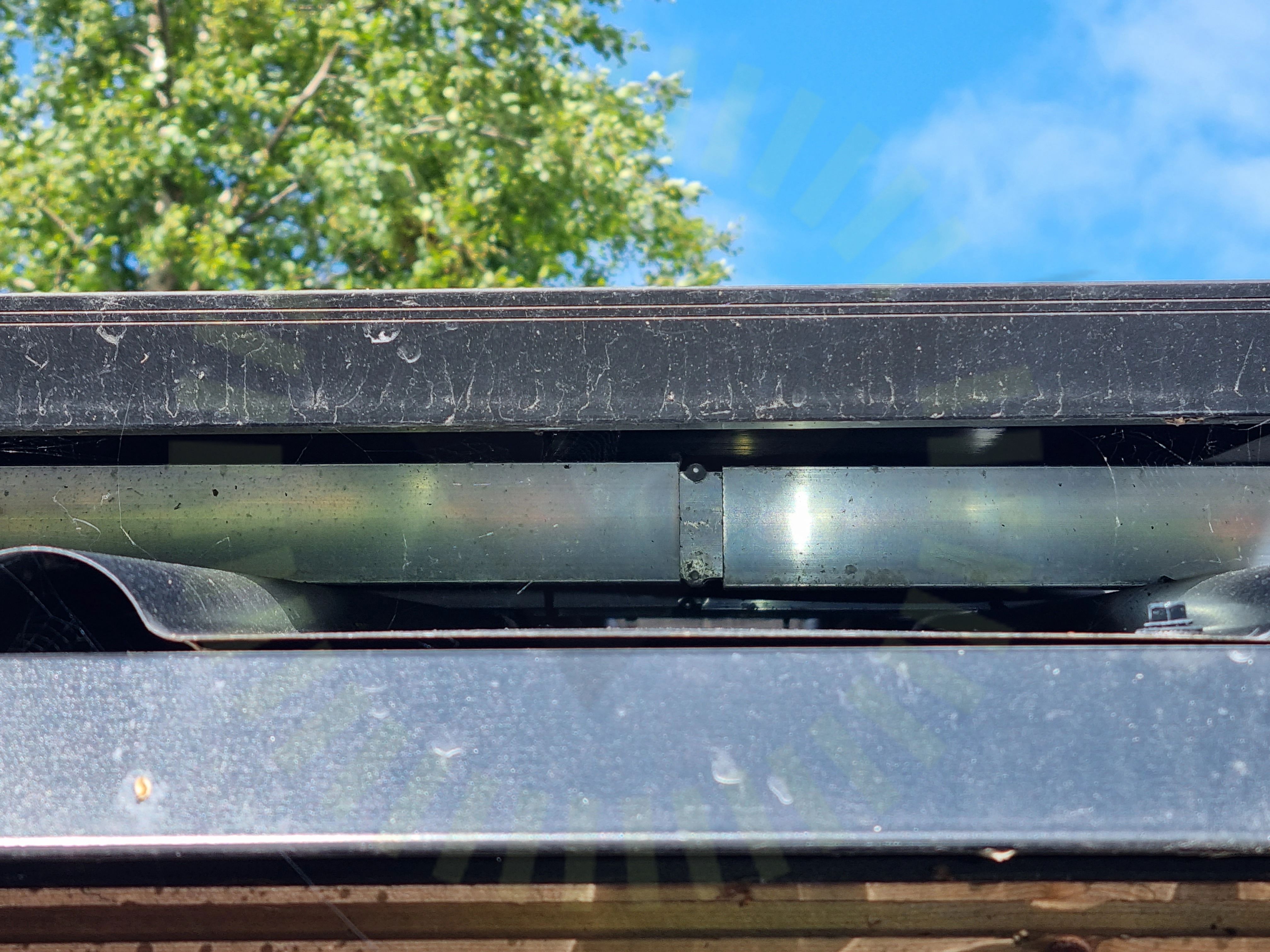

2.4 Skenor: Skarv
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerat. Skruv saknas.
Tillverkarens anvisningar
Godkända kontrollpunkter
14/18Fästen: SlutfästeInfästning: CCInfästning: Full kontaktMittfästeMontagesystem: Främmande materialShimsSkadorSkarp kantSkenor: Termisk brytpunktSkenor: ÖverhängSkyddSnö- och VindlastberäkningTakplåt: TjocklekVäderbeständigt material
SolarEdge: S-Serie
Anmärkningar
1/5

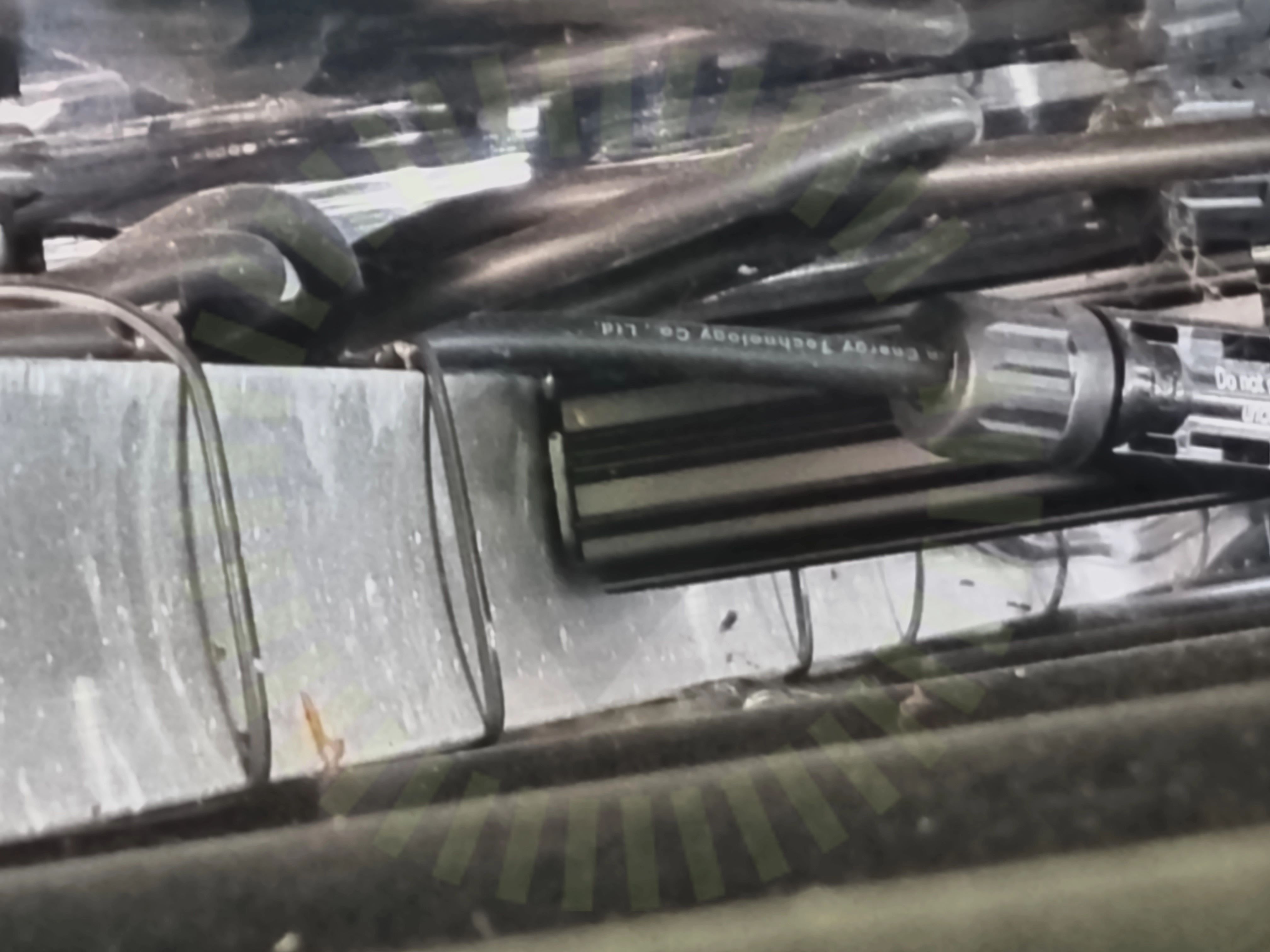

3.1 Optimerare: Placering
Inte godkändOptimerare är inte placerade med tillräckligt avstånd till skenan.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: Kontakter
SolarEdge: SE3K-10K
Anmärkningar
4/264.1 Anslutning
Inte godkändJordledare sitter inte ansluten. Sitter helt ur i undercentral och lös i huvudcentral.
4.2 Dokumentation Växelriktare
Inte godkändResultatrapporten från projektering av växelriktaren saknas.
4.3 Varning för likström
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514) / (134.1.7)

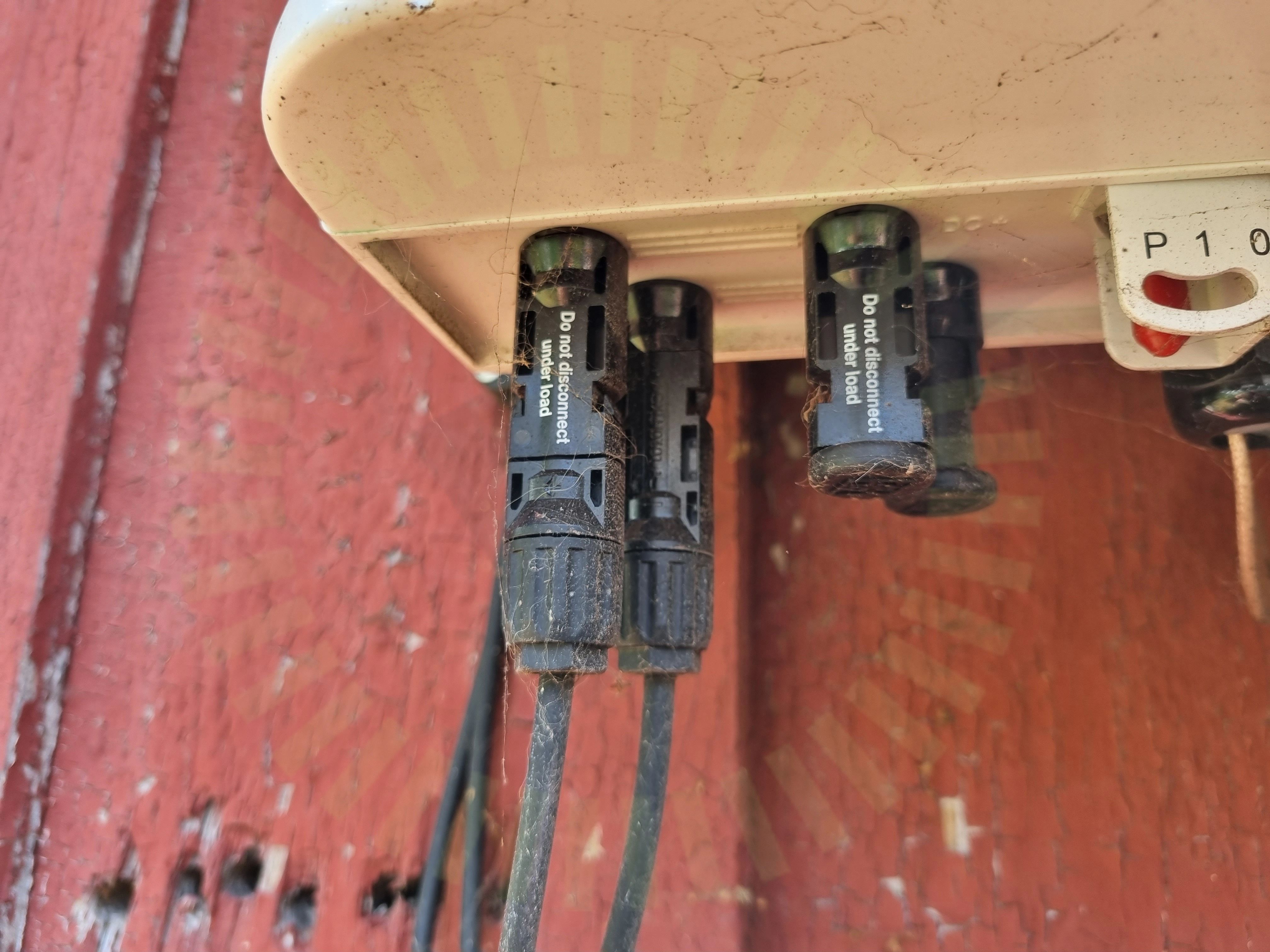

4.4 Kontakter
Inte godkändKontakter anslutna till växelriktaren är inte från samma tillverkare som de förmonterade.
Tillverkarens anvisningar
Godkända kontrollpunkter
20/26 InfästningAC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAvståndDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanFörskruvningInformering av solcellerKabelSäkringVarning för backspänningMärkningUtrymmeVentilationVinkelVärmeutveckling
Ej tillgängligt vid besiktning
2/26DC Genomföringar Tillförlitligt fäst
