Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

Solivo

Datum

14 augusti 2023

Ort

Landvetter, Västra Götalands län
Infästning
DC Kablage förläggning
AC Kablage förläggning
80% godkända20% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Solivo

Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/6

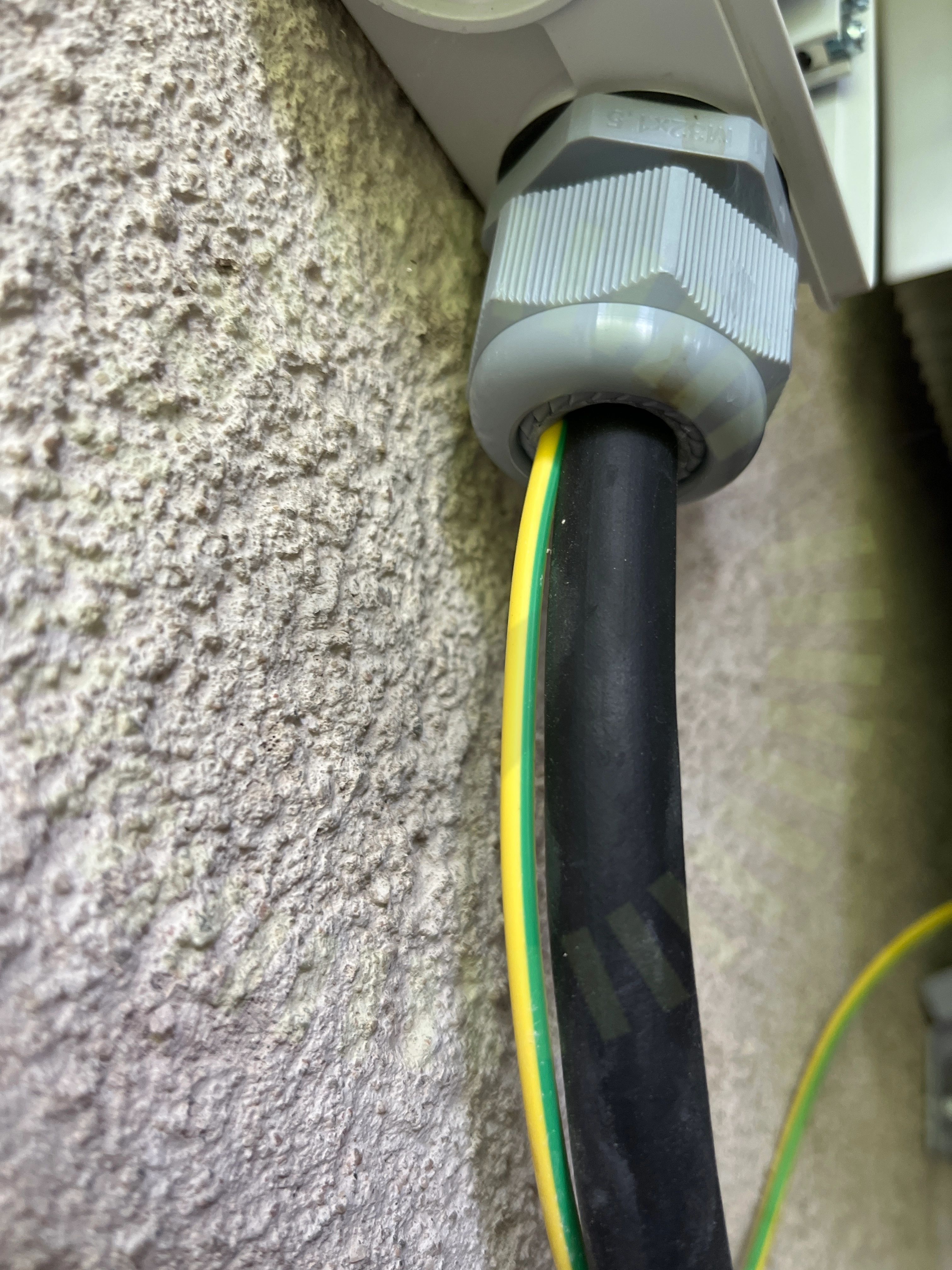

Förskruvningar

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

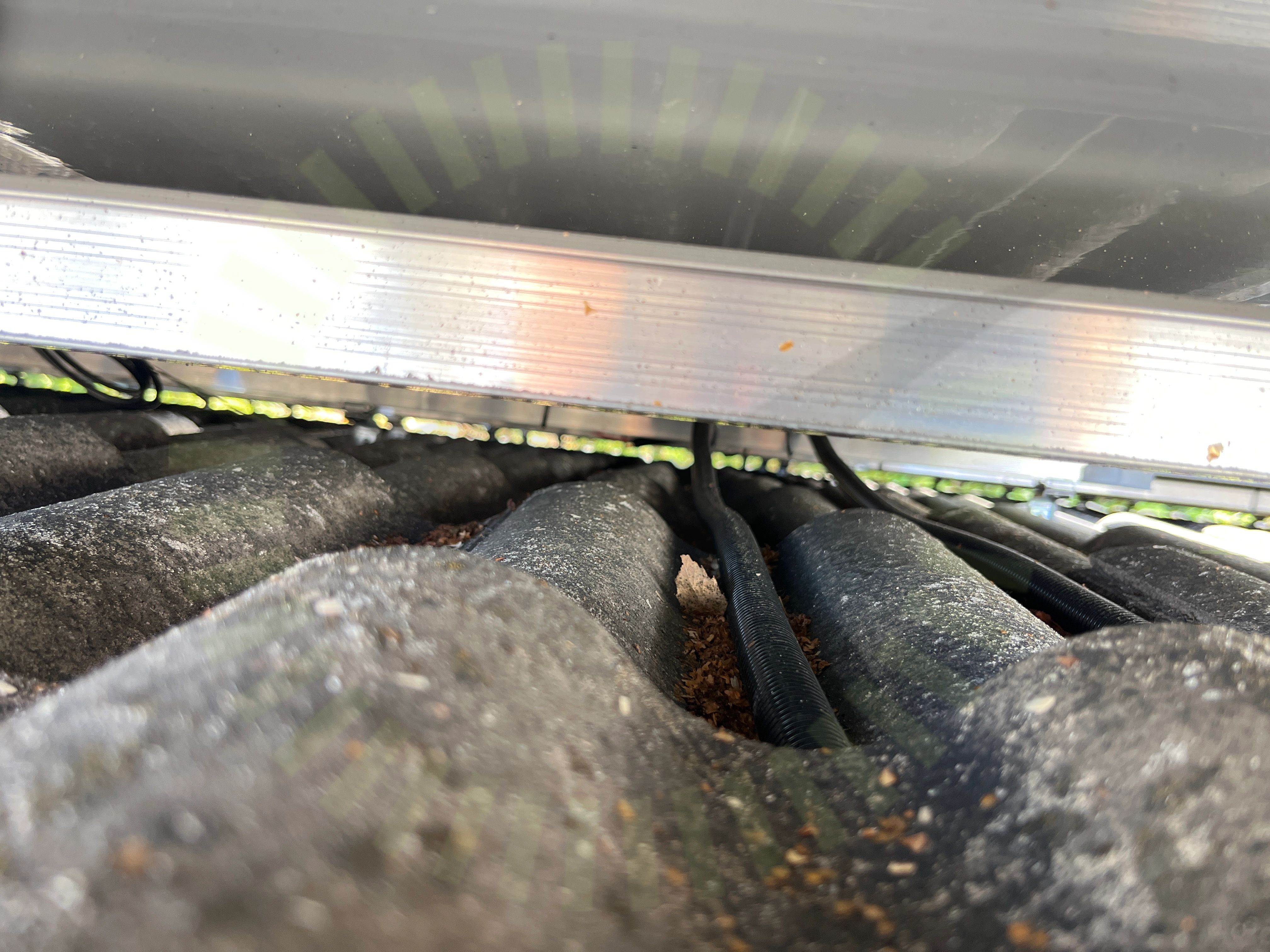

Kabeldragning mellan takytor

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

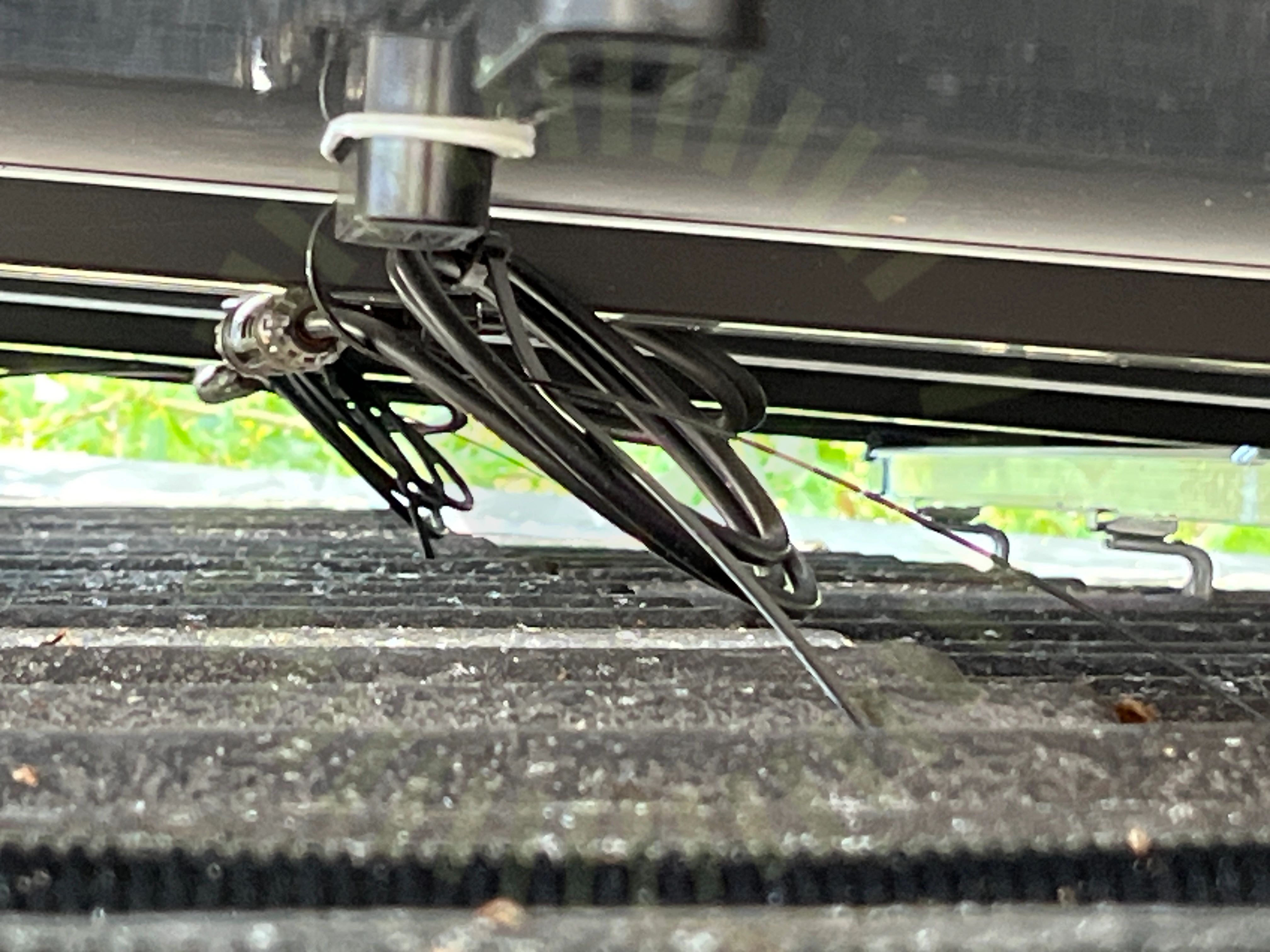

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skenornas infästning

3.3 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

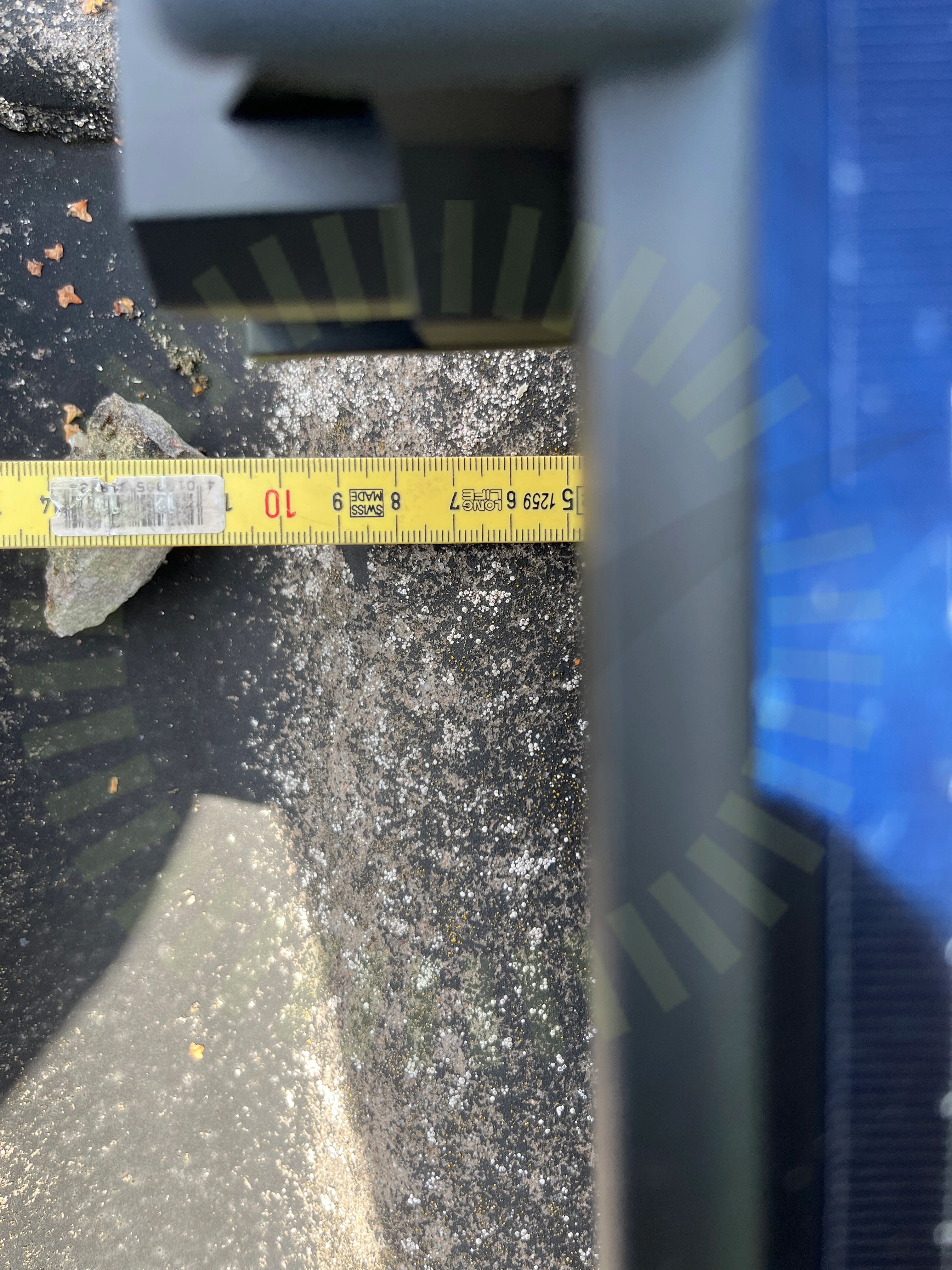

Skenornas överhäng

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

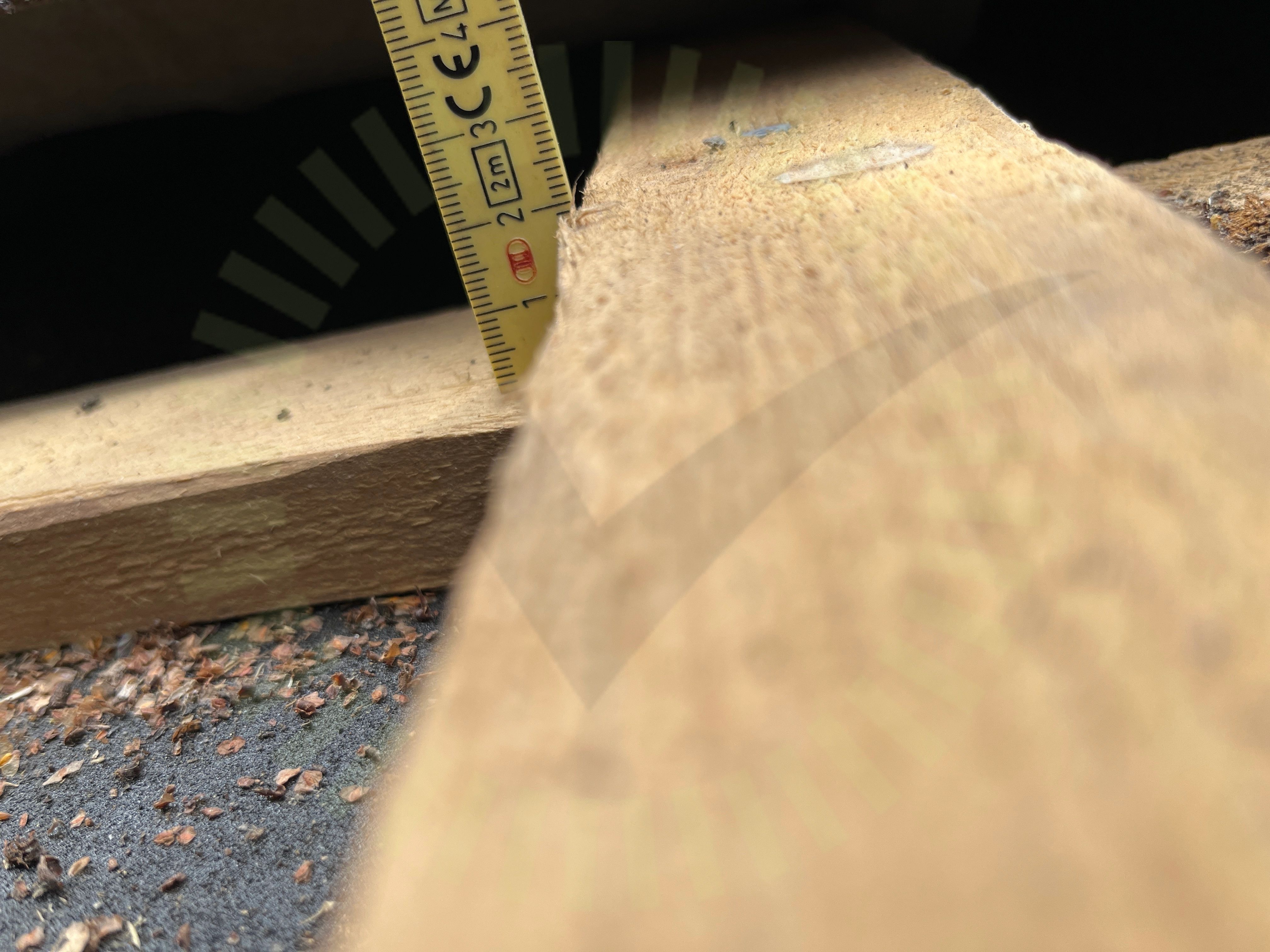

Underbyggnad

3.5 Underbyggnad

Inte godkänd

Läkten är för smala för det valda montagesystemet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1

Godkända kontrollpunkter

21/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16

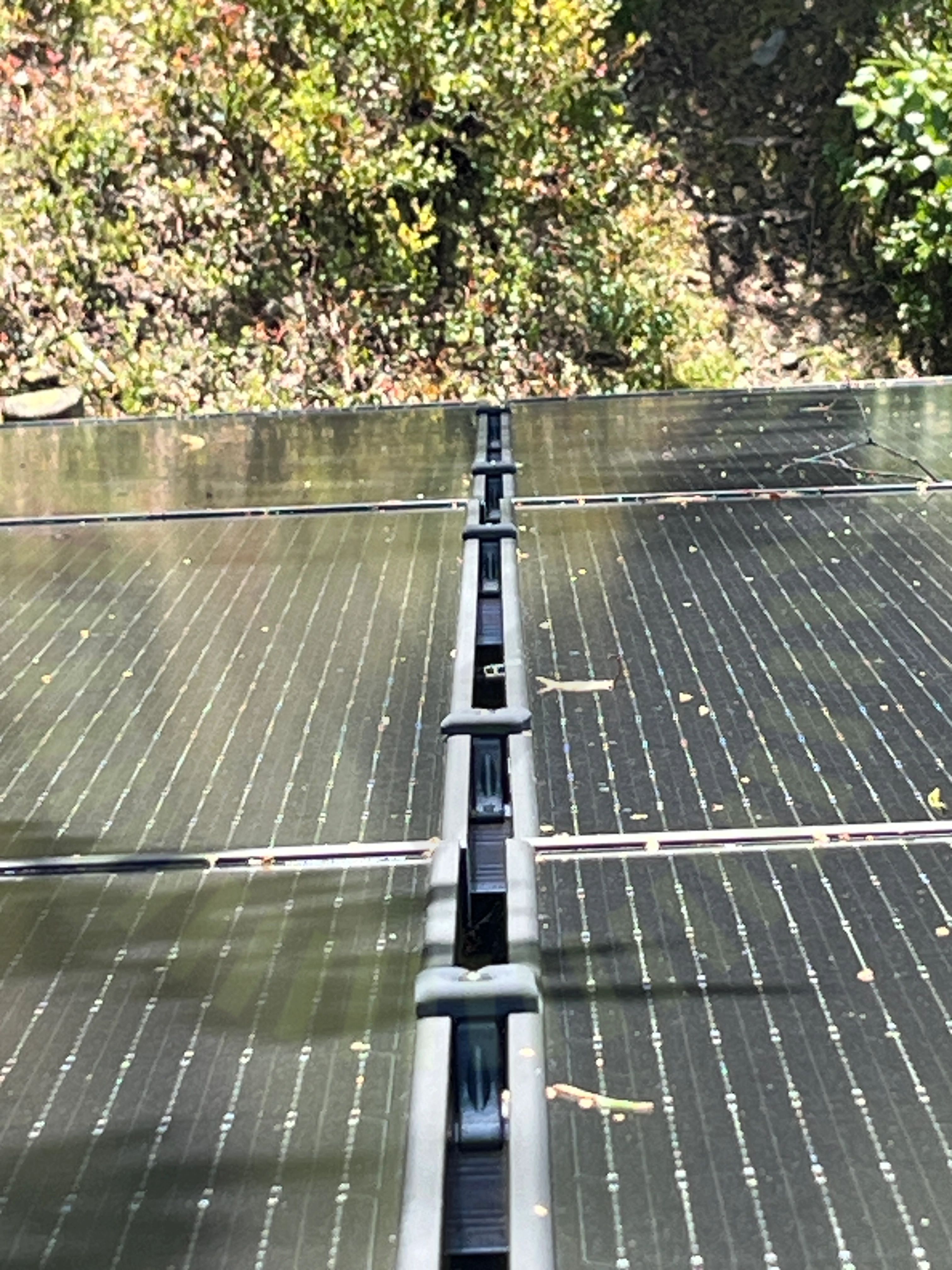

Klämmornas överlappning

4.1 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

4.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

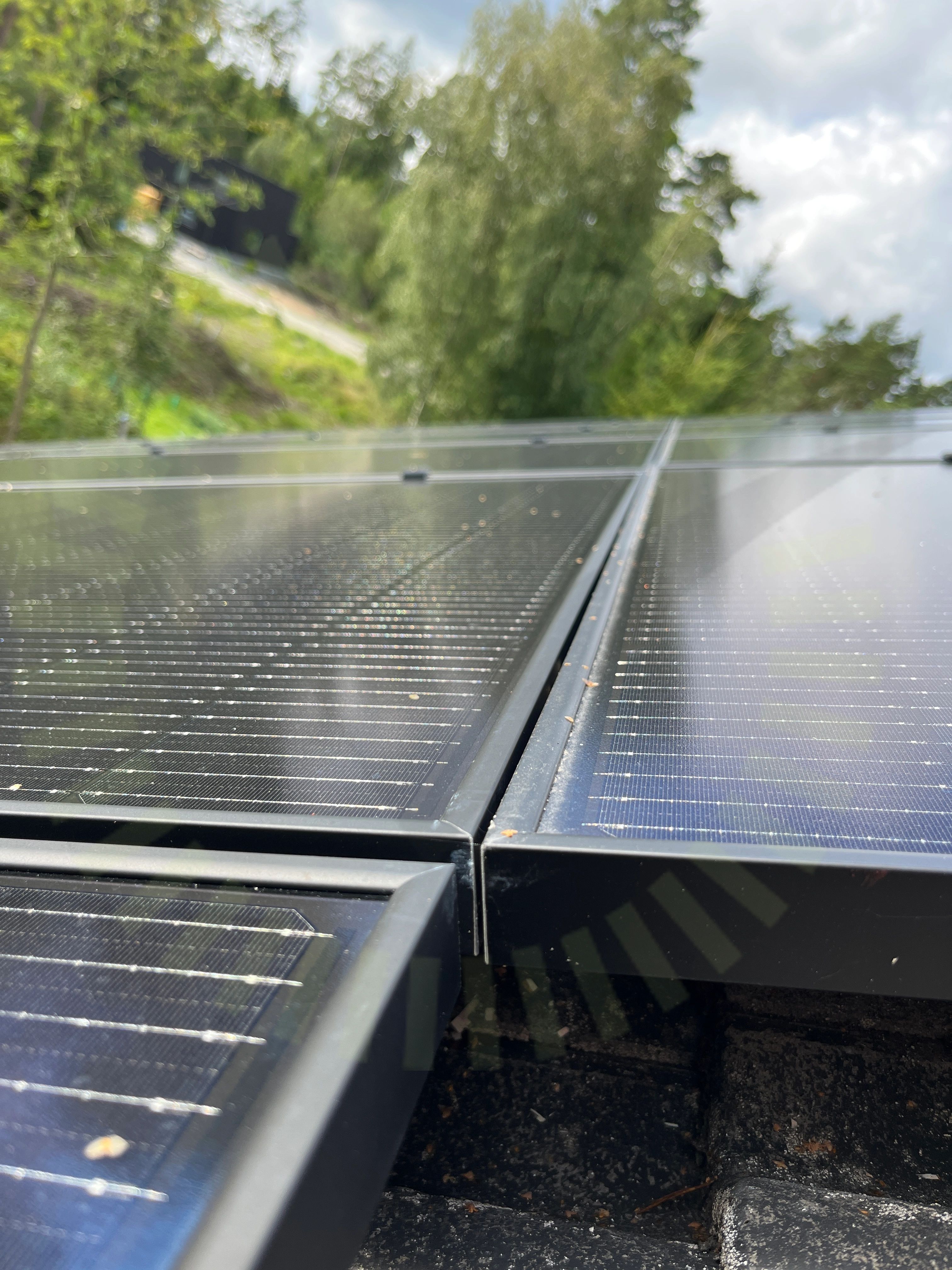

Panelramar separerade

4.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

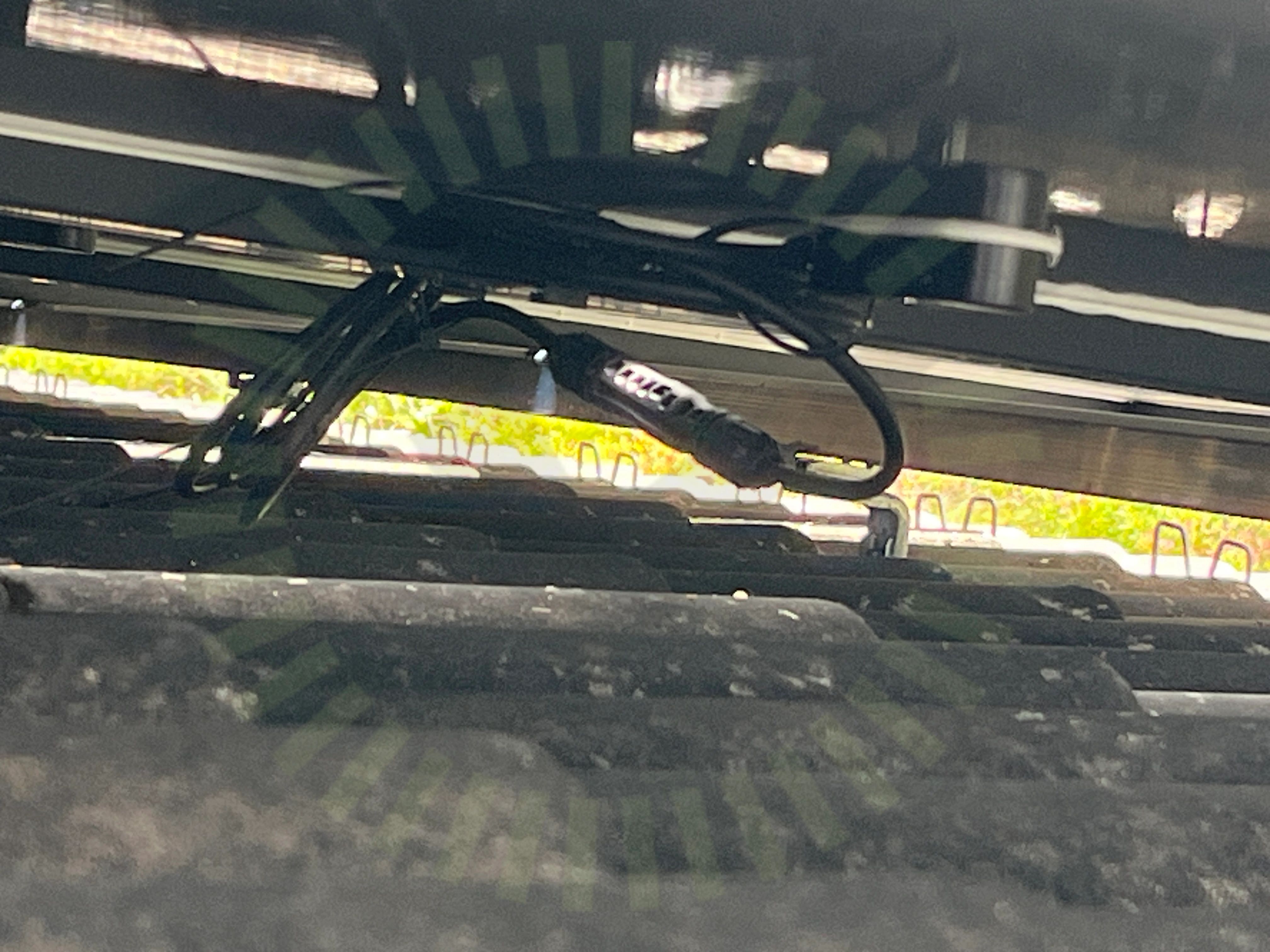

Stress på kontakter

4.4 Stress på kontakter

Inte godkänd

Kontakten är dåligt uppfäst.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ram

Varselmärkning

Anmärkningar

3/5

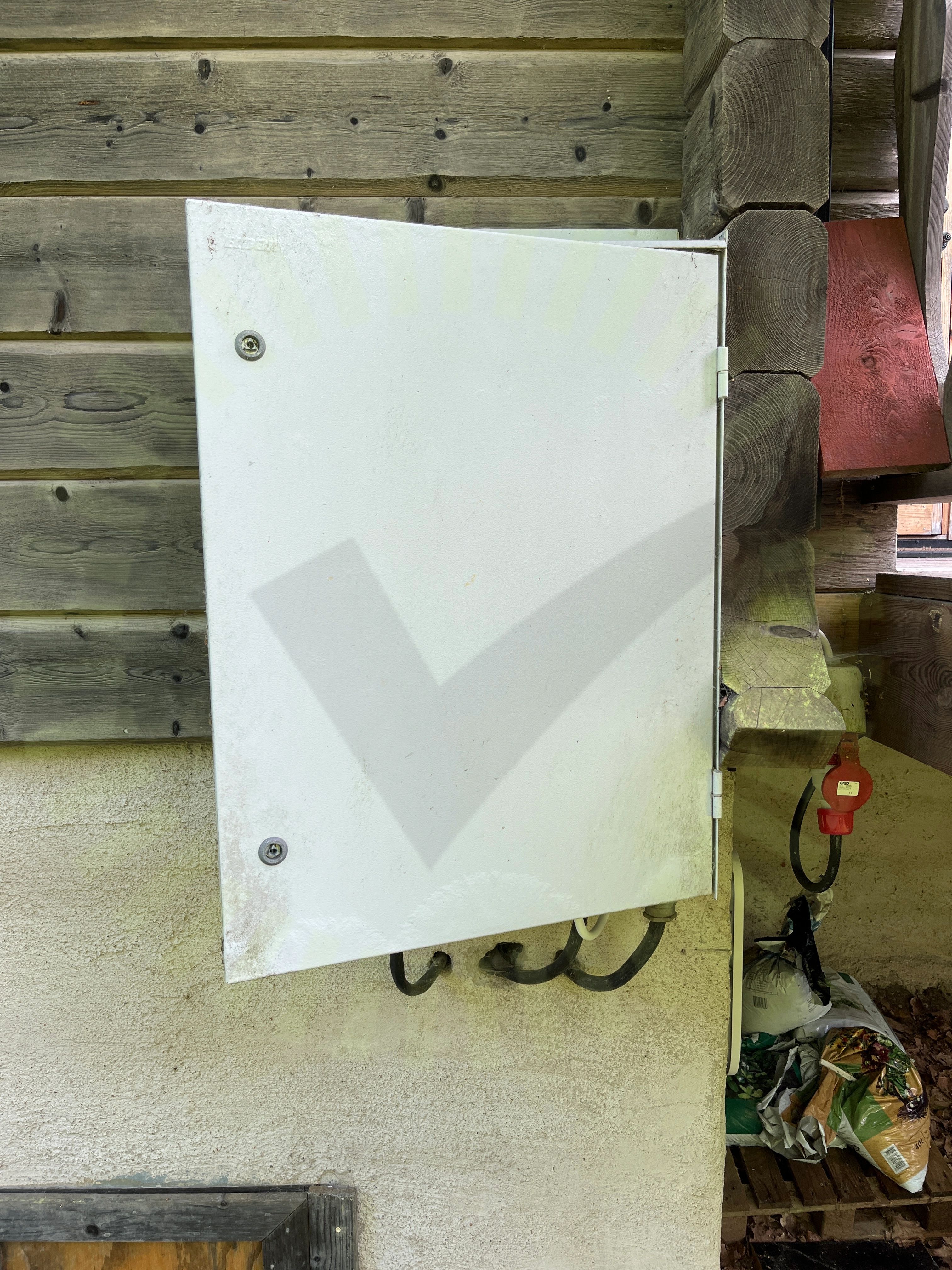

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

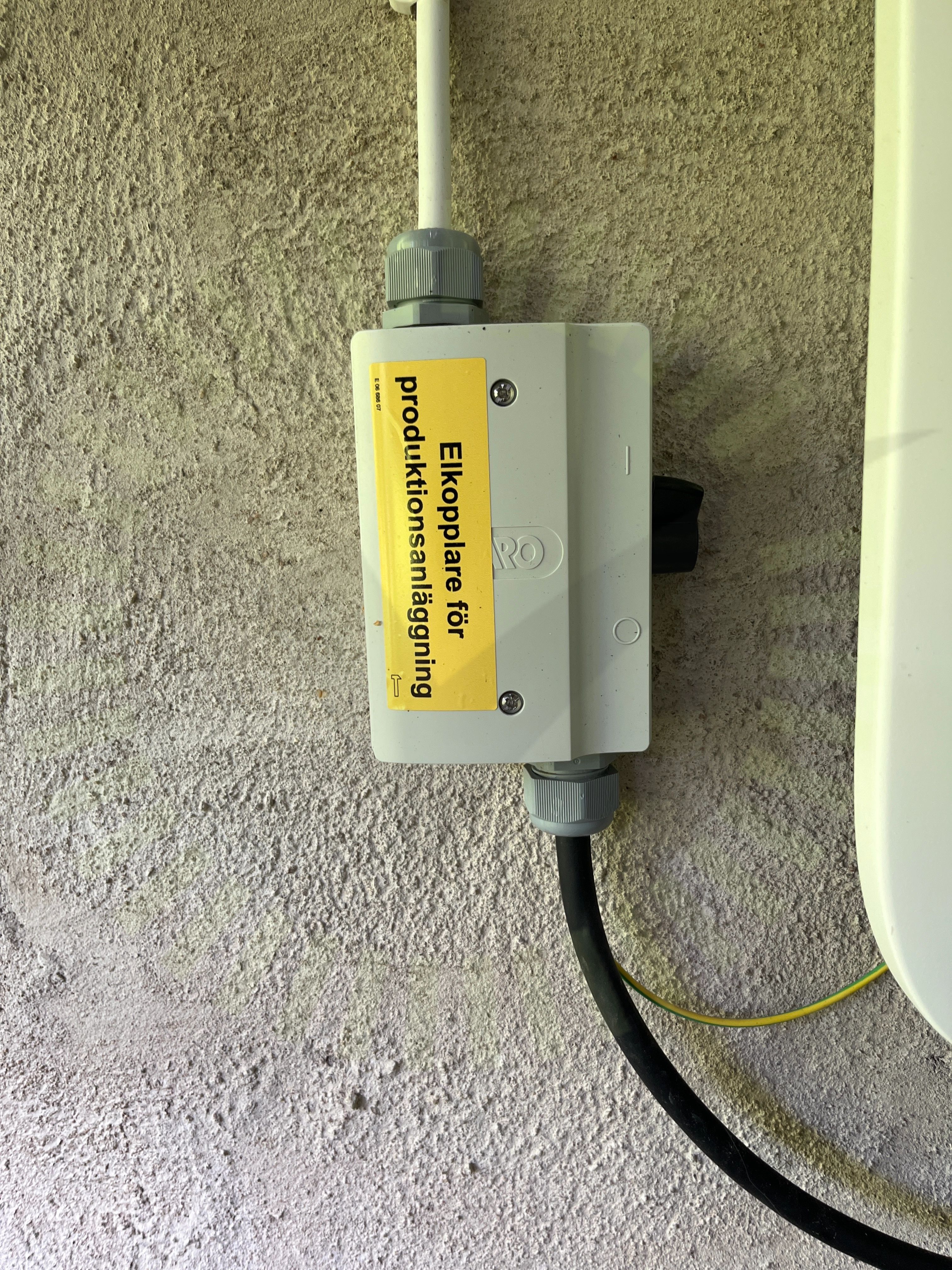

Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

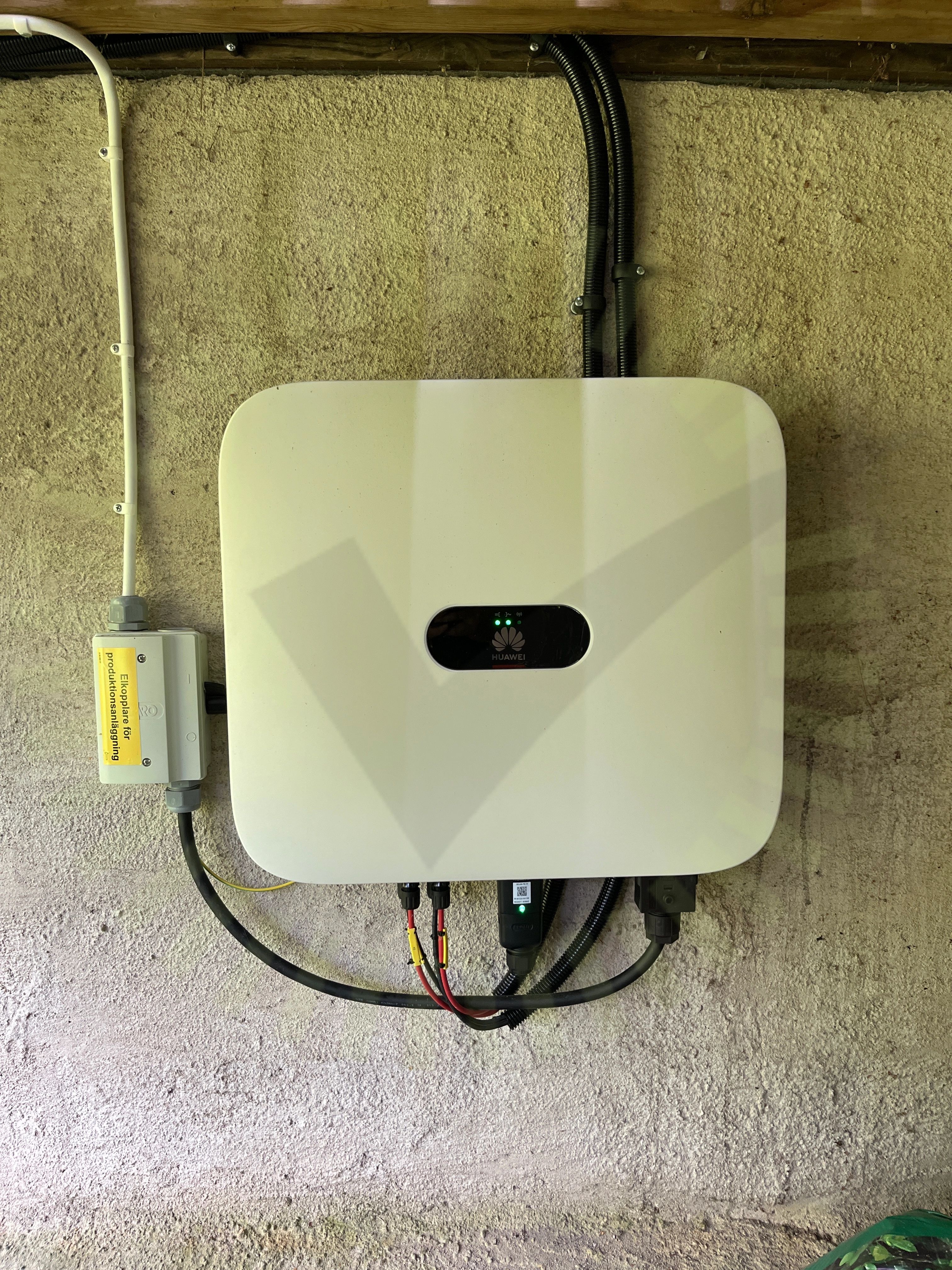

Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

4/31

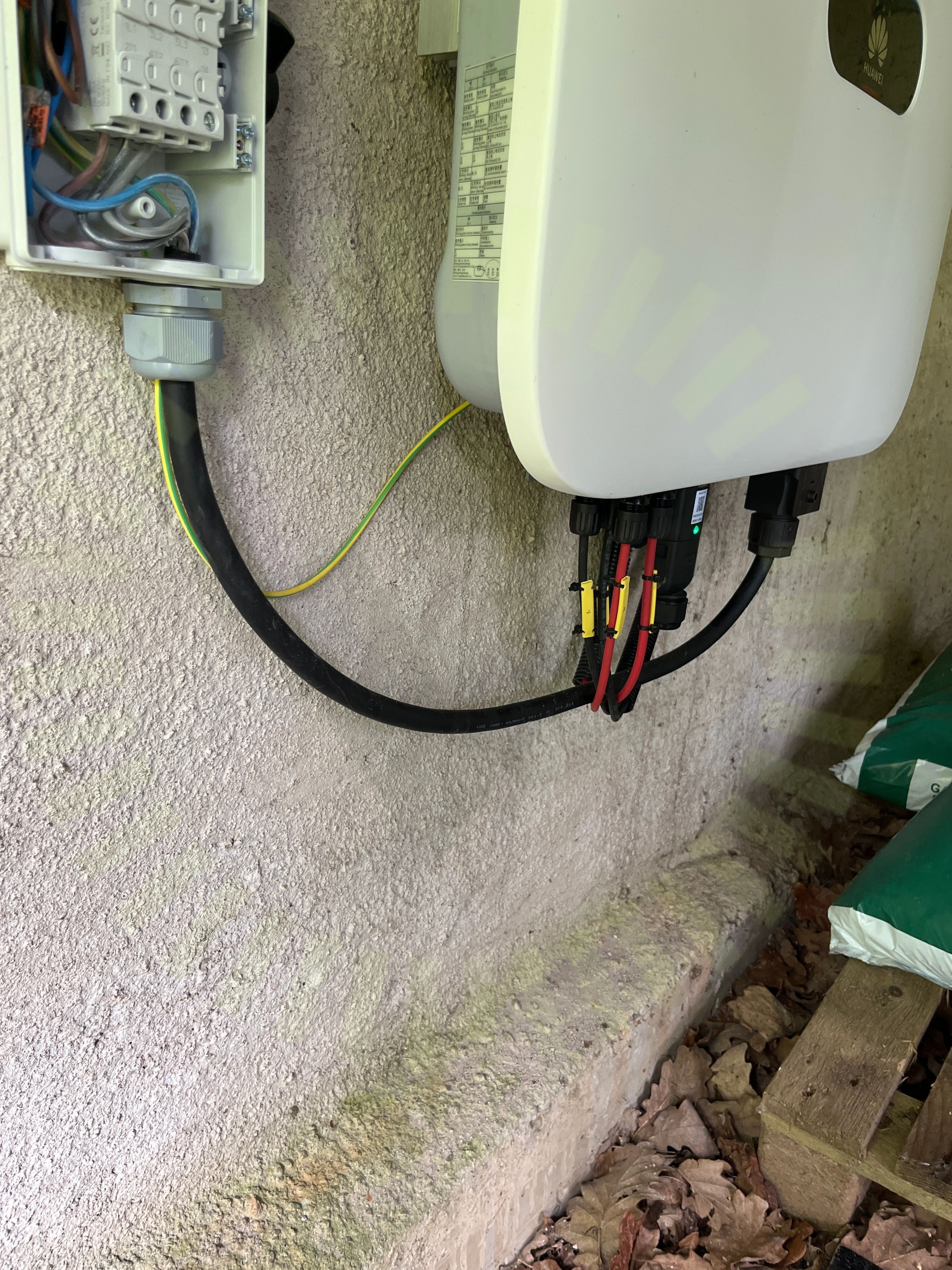

AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

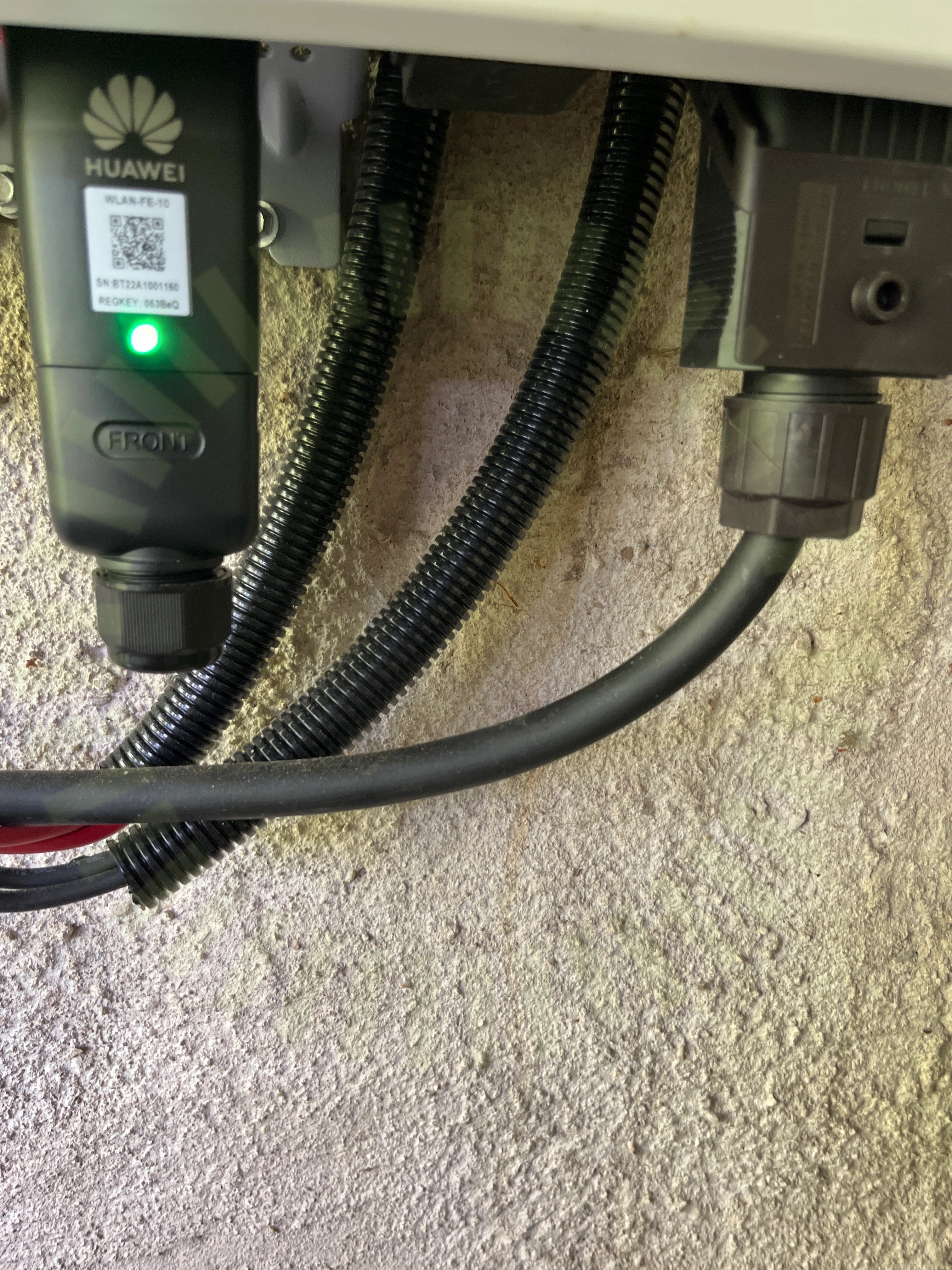

DC Kablage förläggning
