Besiktningsrapport

9.4

Installation genom

Raymond

Datum

11 december 2024

Ort

Bjärred, Skåne län

Skruvar korrekt

Takgenomföring

Takpannor

97% godkända3% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 530W

MontagesystemK2: SingleRail: Single/CrossHook 3S

VäxelriktareSolis: S6-EH3P(5-10)K-H-EU

TillbehörUndercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Villa, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

3/23

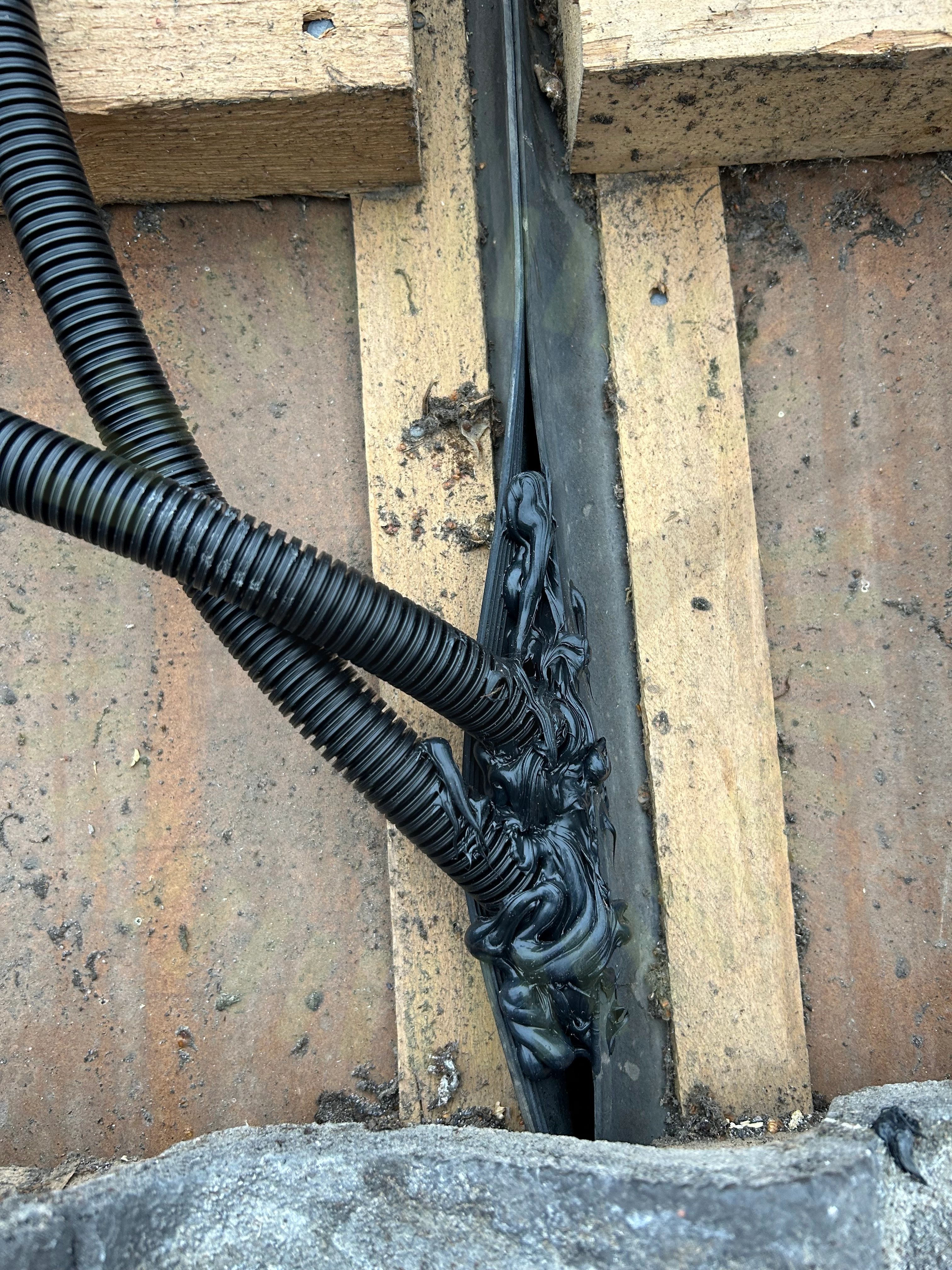

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

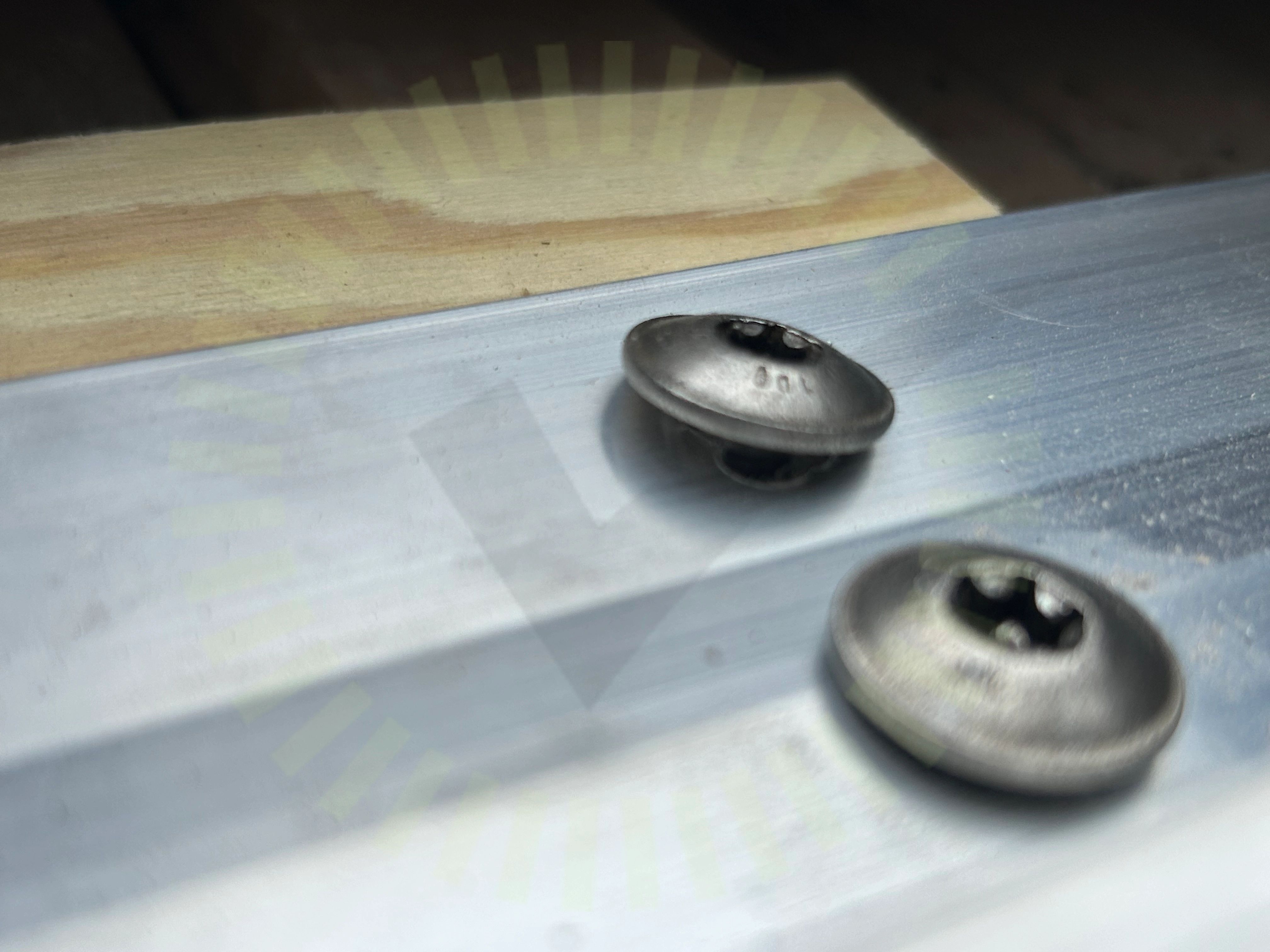

4.2 Skruvar korrekt

Inte godkänd

Skruvar sitter snett så huvudet inte ligger korrekt mot bottenplattan av kroken.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

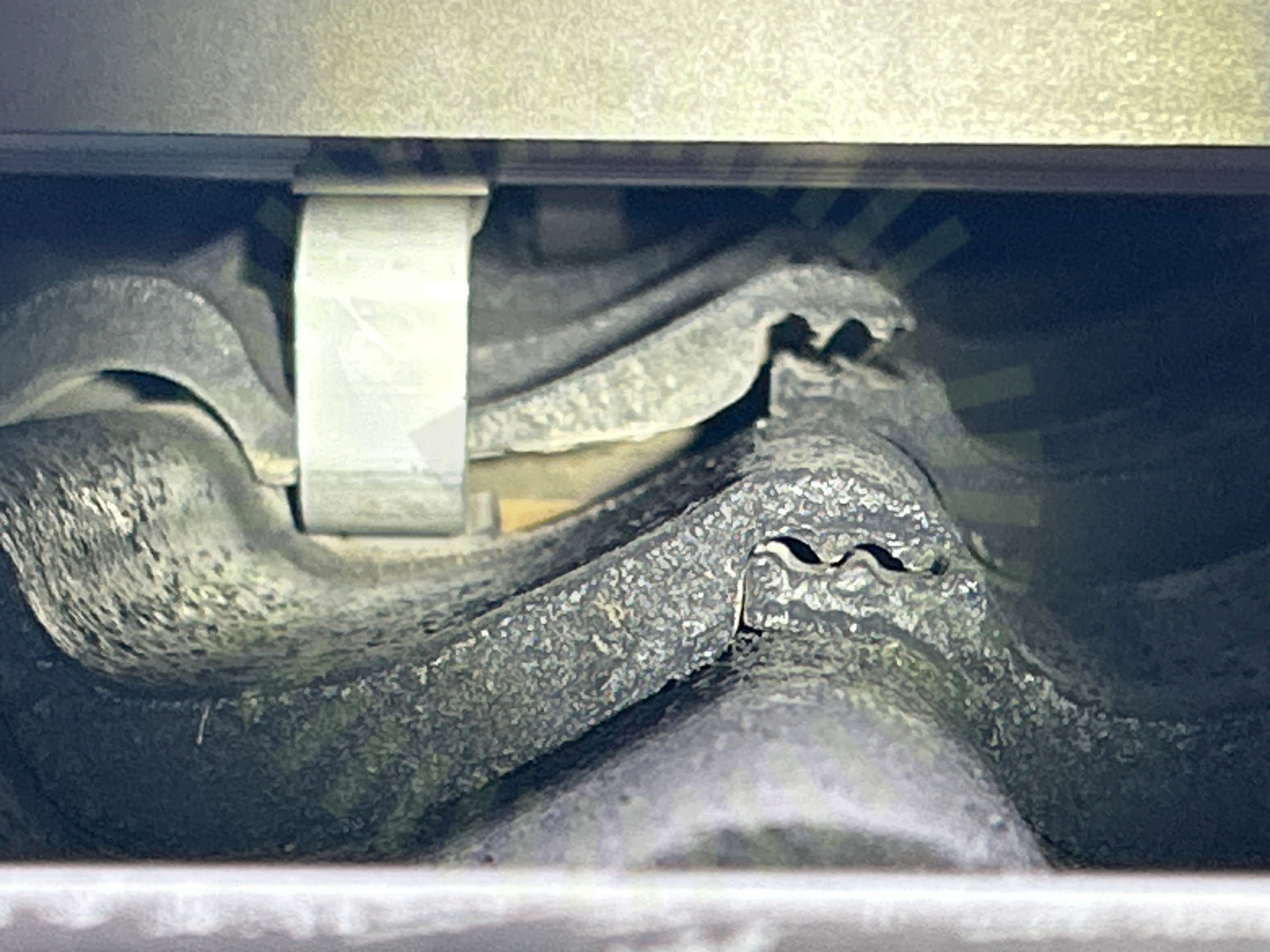

4.3 Takpannor

Inte godkänd

Finns glipor större än på bild som är längre bort och ej möjligt att få bild på.

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/23

InfästningarKabeldragning mellan takytorTakstolsinfästning

Villa, Raymond/Sverigepanelen: Doubleglass 530W

Godkända kontrollpunkter

12/13

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13

Förbindelse av kontakter

Växelriktare

Godkända kontrollpunkter

34/34

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
