Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Skandica Solar

Datum

20 juni 2023

Ort

Torslanda, Västra Götalands län
Kopplingslåda
Skenornas överhäng
Kontaktdon
85% godkända15% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Panntak , ESDEC Lutande Panntak

Anmärkningar

5/27
Kabeluppfästning

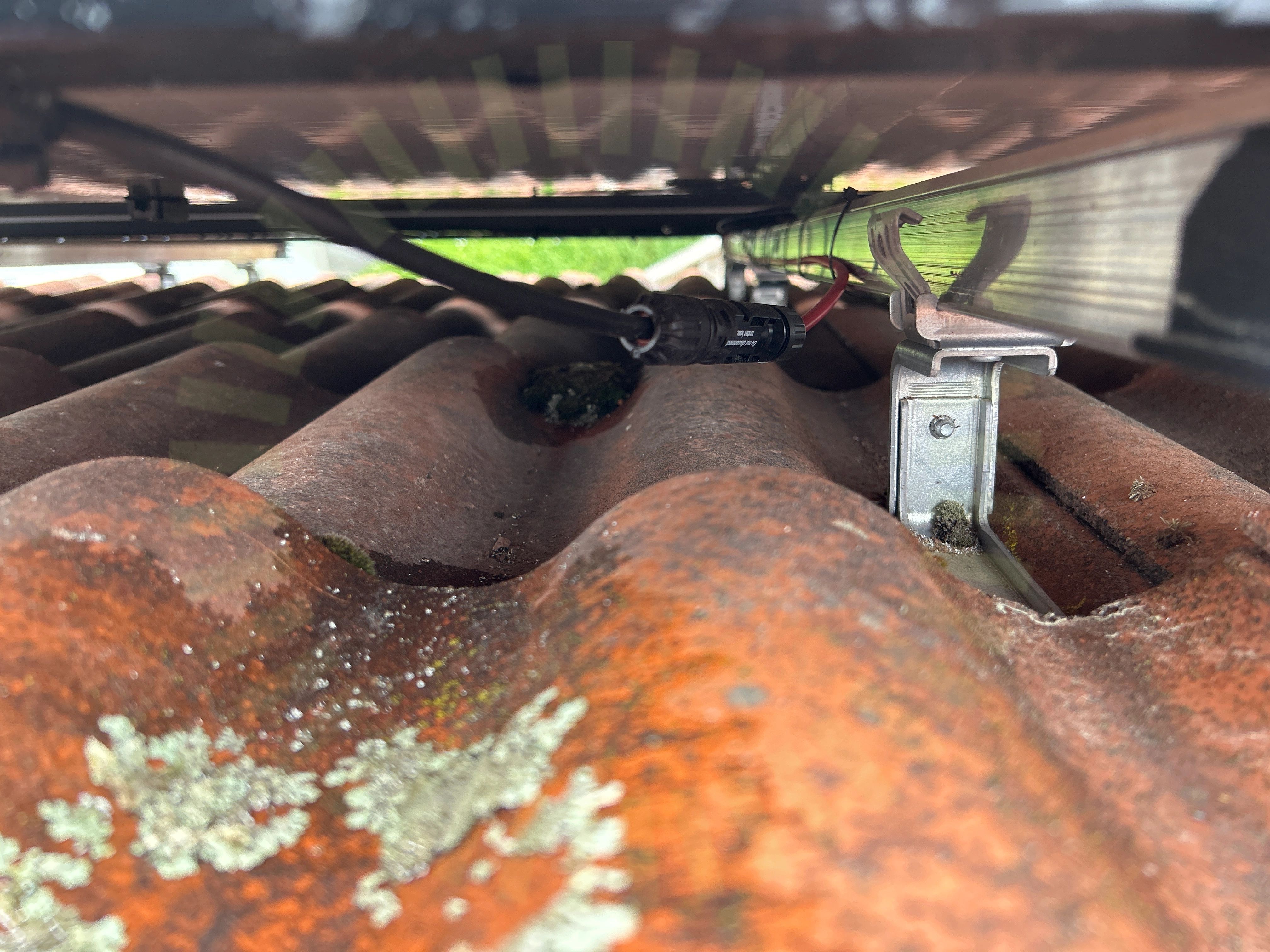

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kontakt ligger så den kan med tid dras med av snö.

Skenornas överhäng

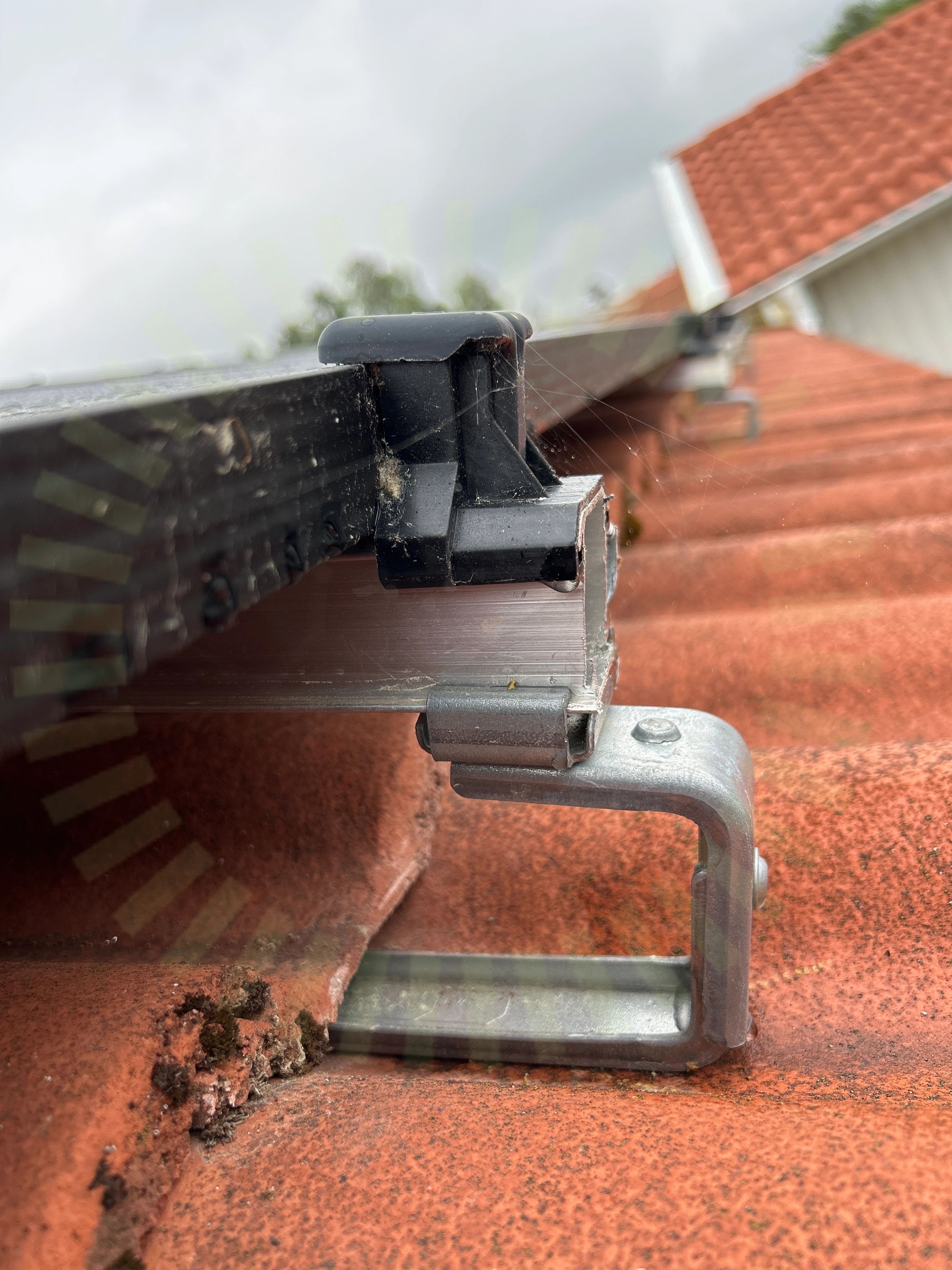

2.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

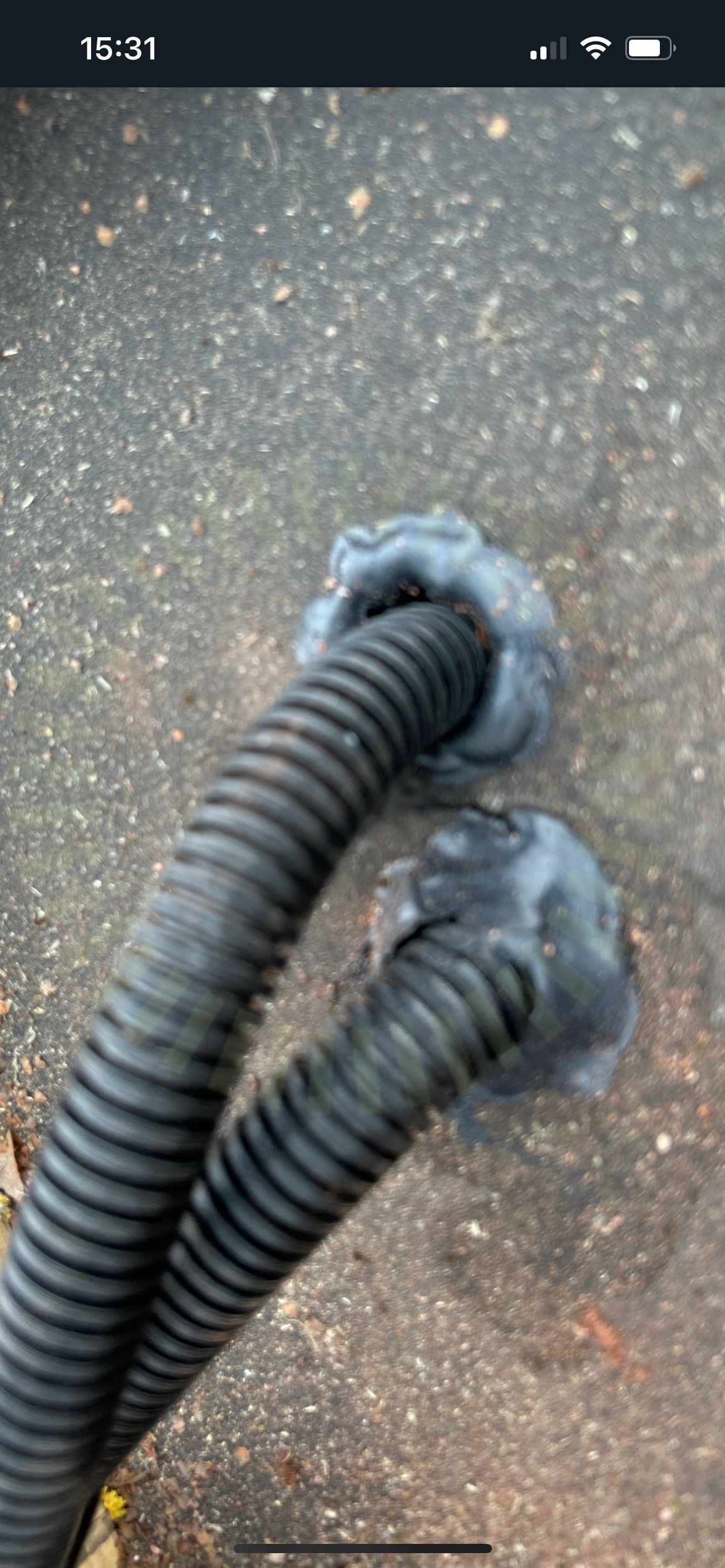

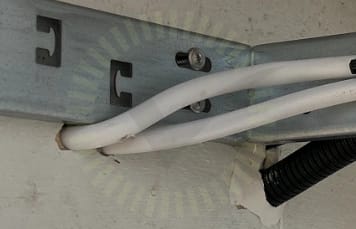

Takgenomföring

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takhöjd är lägre i lastberäkning än verklig takhöjd.

Tillverkarens montageanvisningar

2.5 Takkrokarnas CC

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/27
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Panntak , Risen: RSM40-8

Anmärkningar

4/17

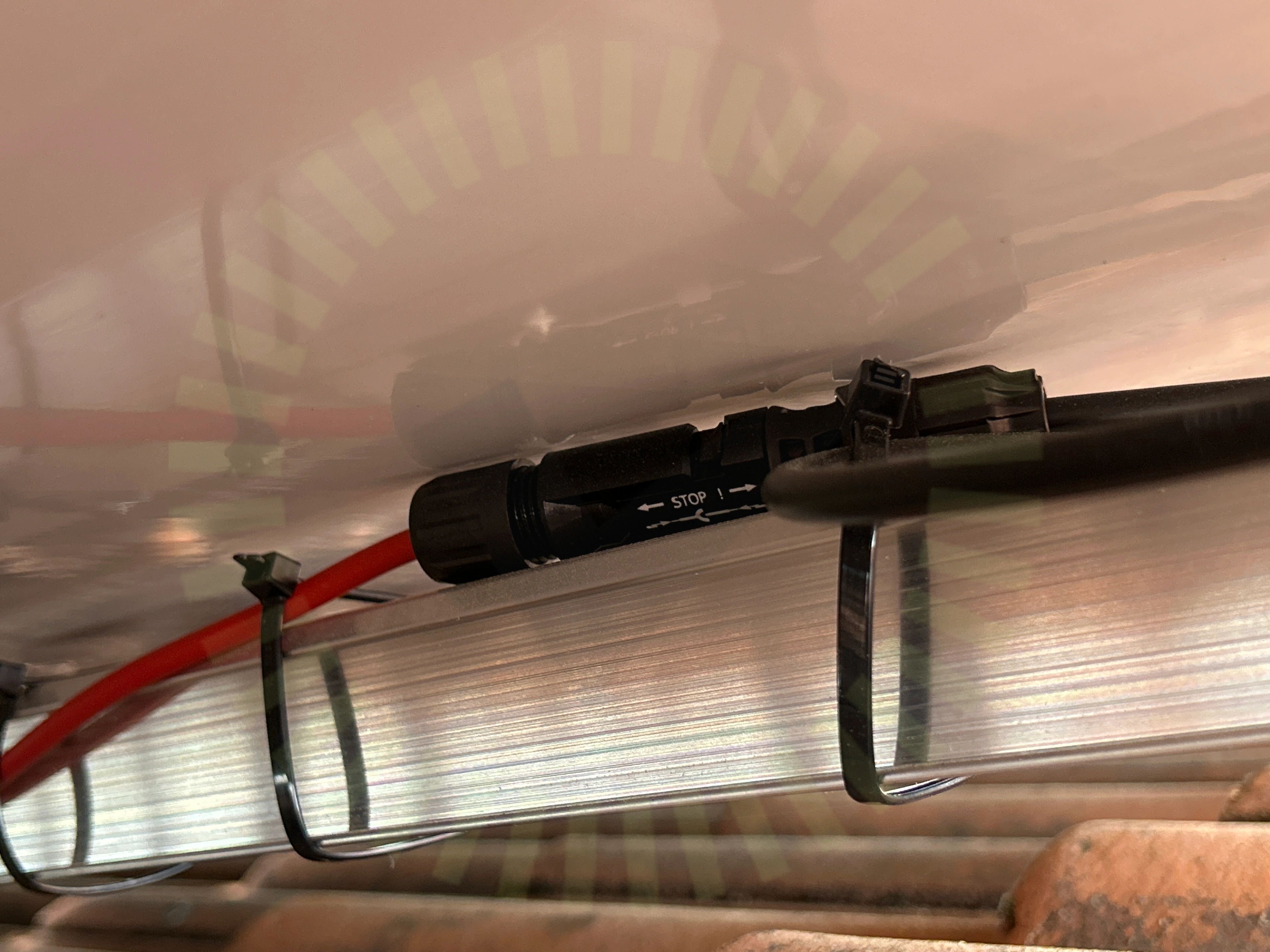

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Klämmornas storlek

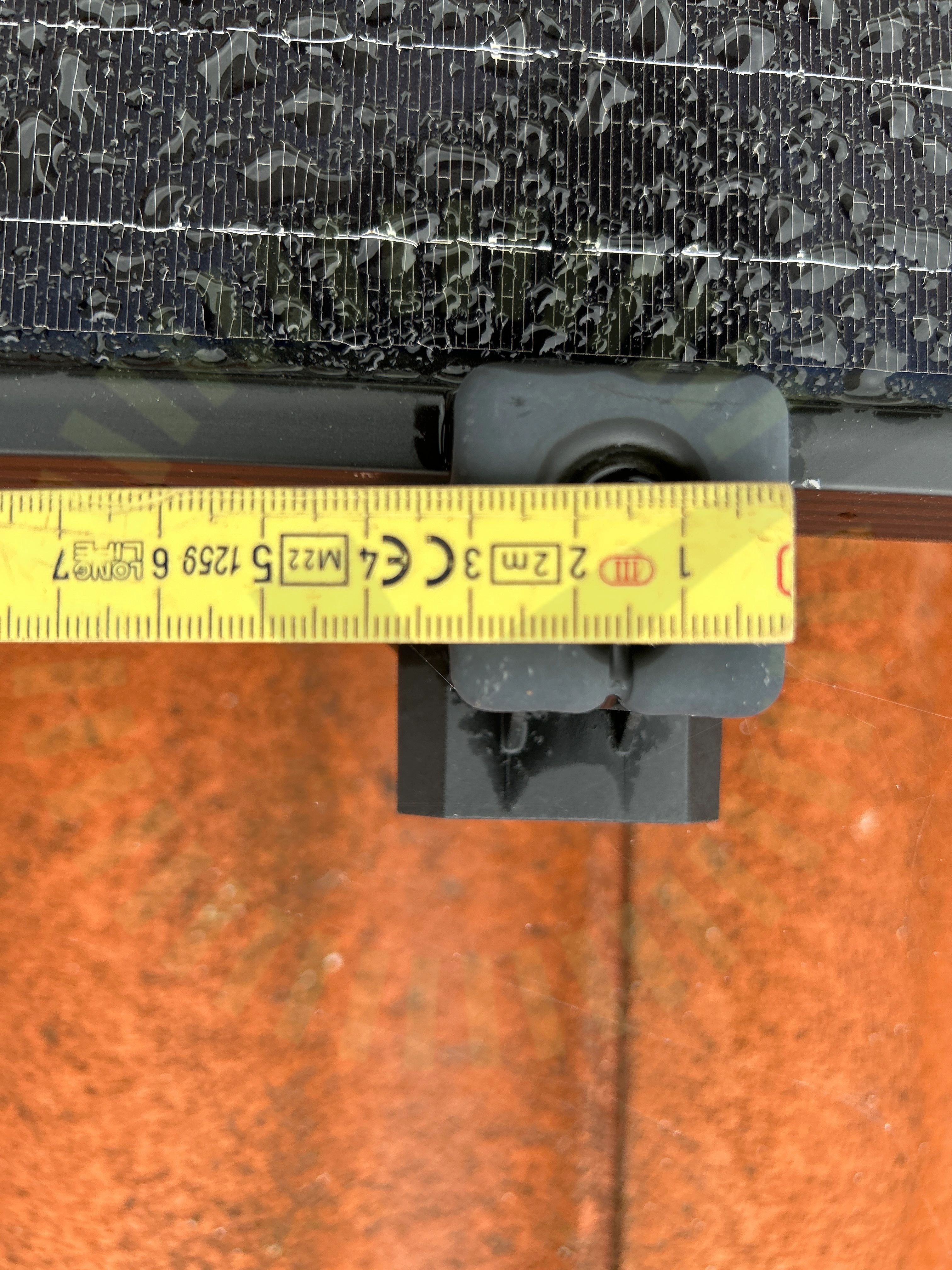

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Kontaktdon

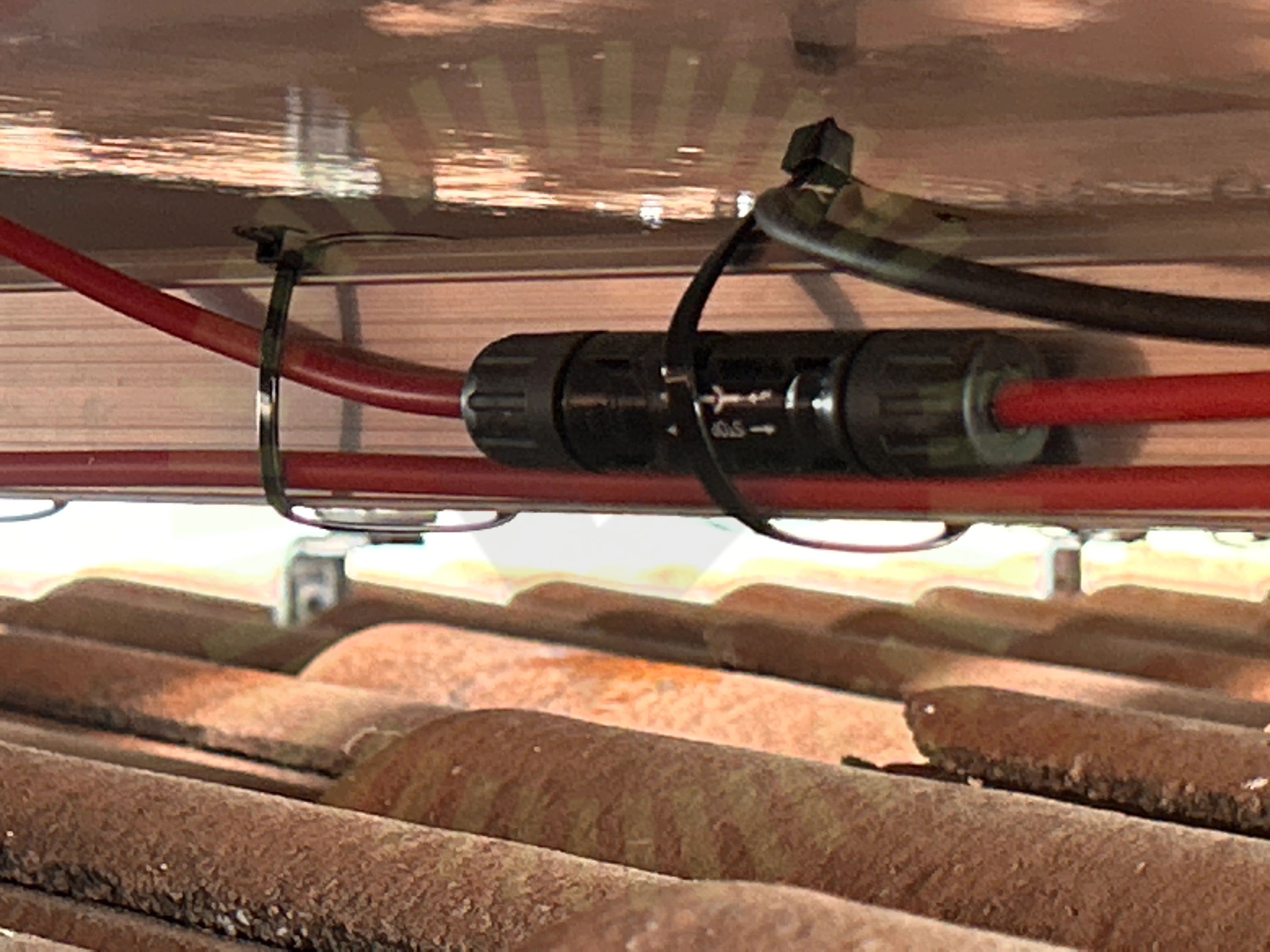

3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Kopplingslåda

3.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och uppmärkning.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

6/35
AC kablage skarp kant

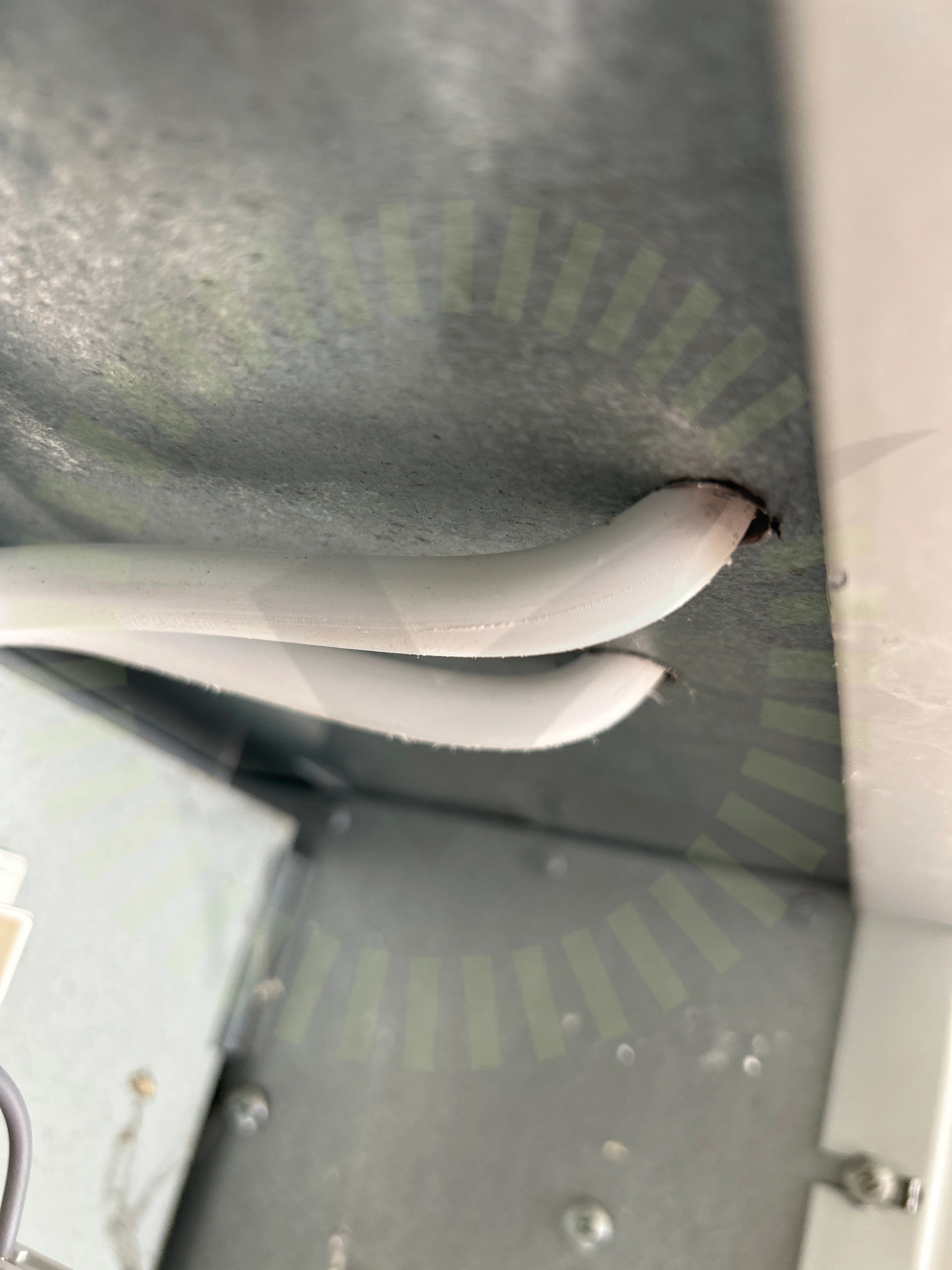

7.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

7.2 Jordfelsbrytare

Rekommendation

Installerad JFB bryter inte vid den mA som tillverkaren av växelriktaren rekommenderar.

SG3.0-20RT-UEN-Ver18-202212, Sida 34
Förskruvning

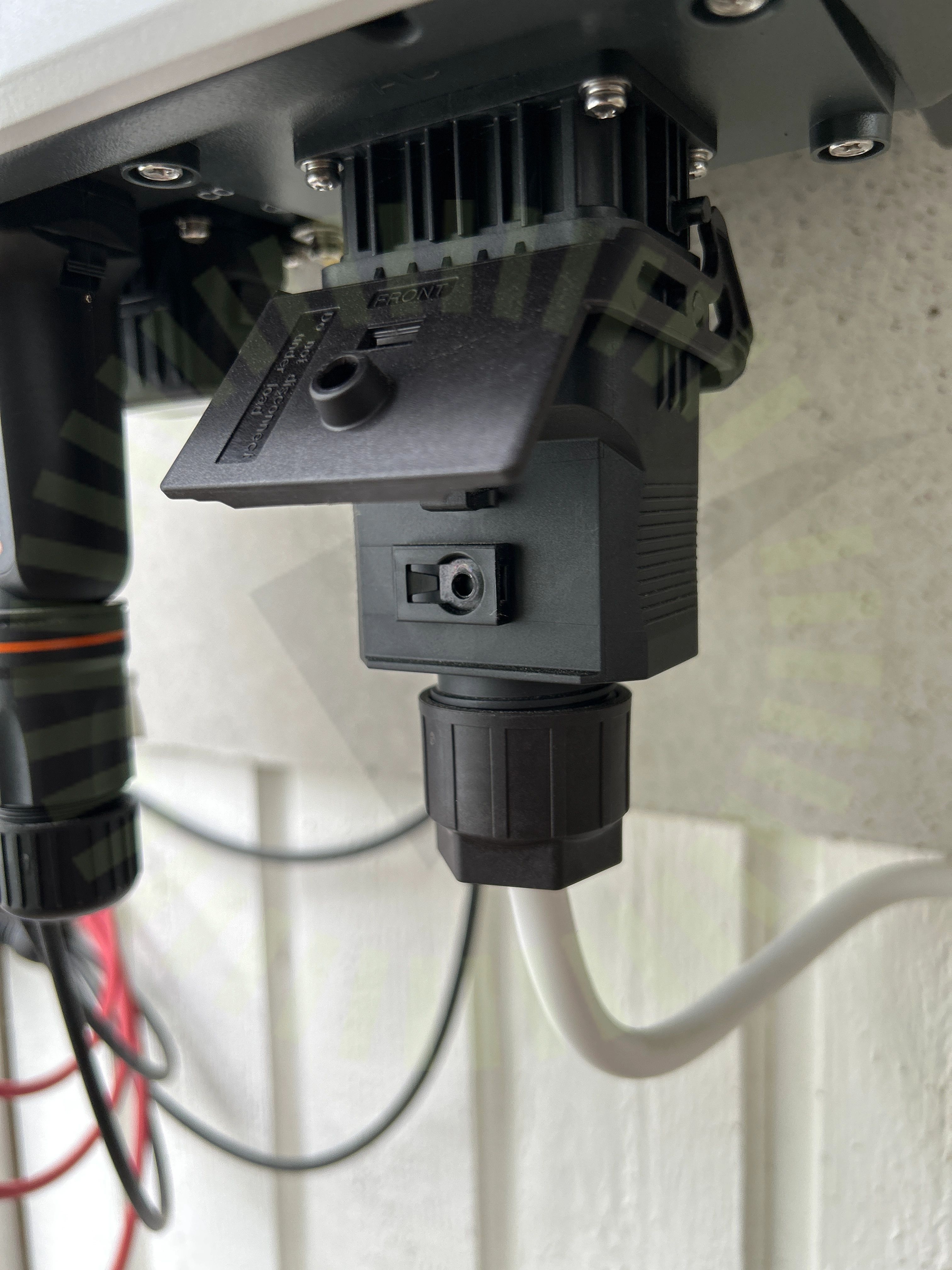

7.3 Förskruvning

Inte godkänd

AC kontakt är inte fastsäkrad.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Märkning

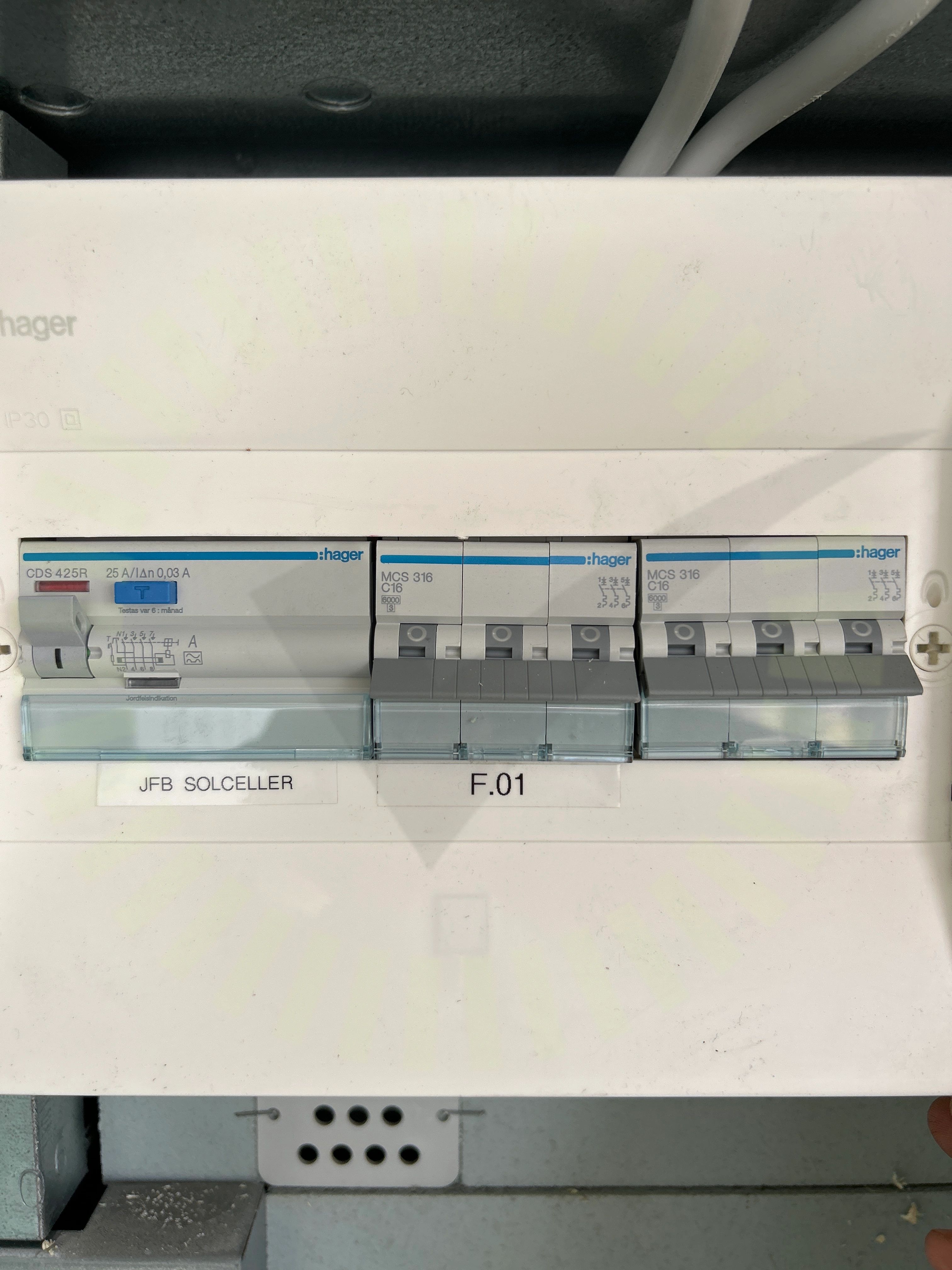

7.4 Märkning

Inte godkänd

En tydlig uppmärkning av säkringar saknas. Oklart vad som går till vad.

7.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Skadat kablage

7.6 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

28/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterPlaceringSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
