Besiktningsrapport

8.4

Installation genom

Dalarnas Solcellsmontage AB

Datum

9 mars 2023

Ort

Valbo, Gävleborgs län

Panelramar separerade

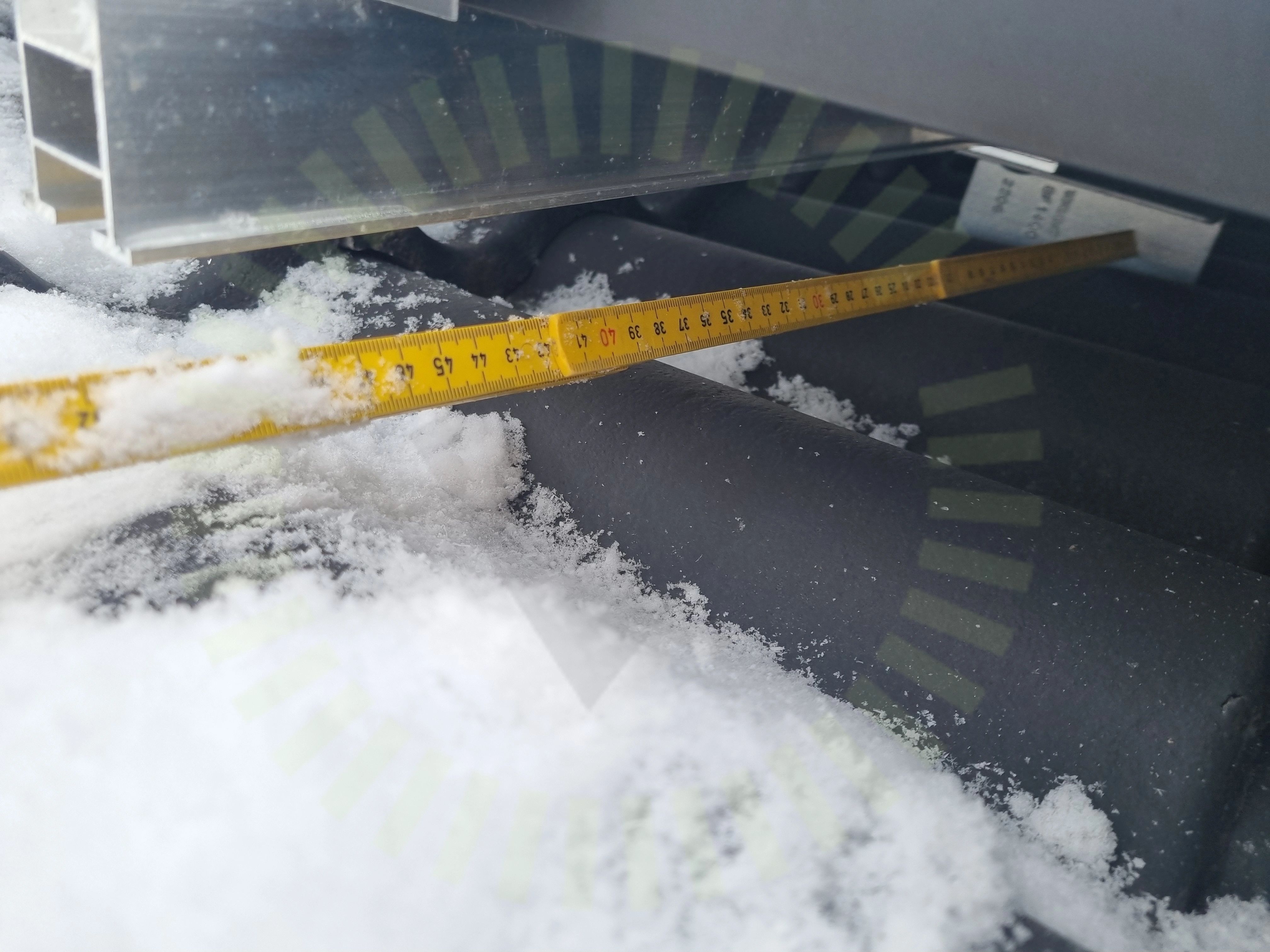

Skenornas överhäng

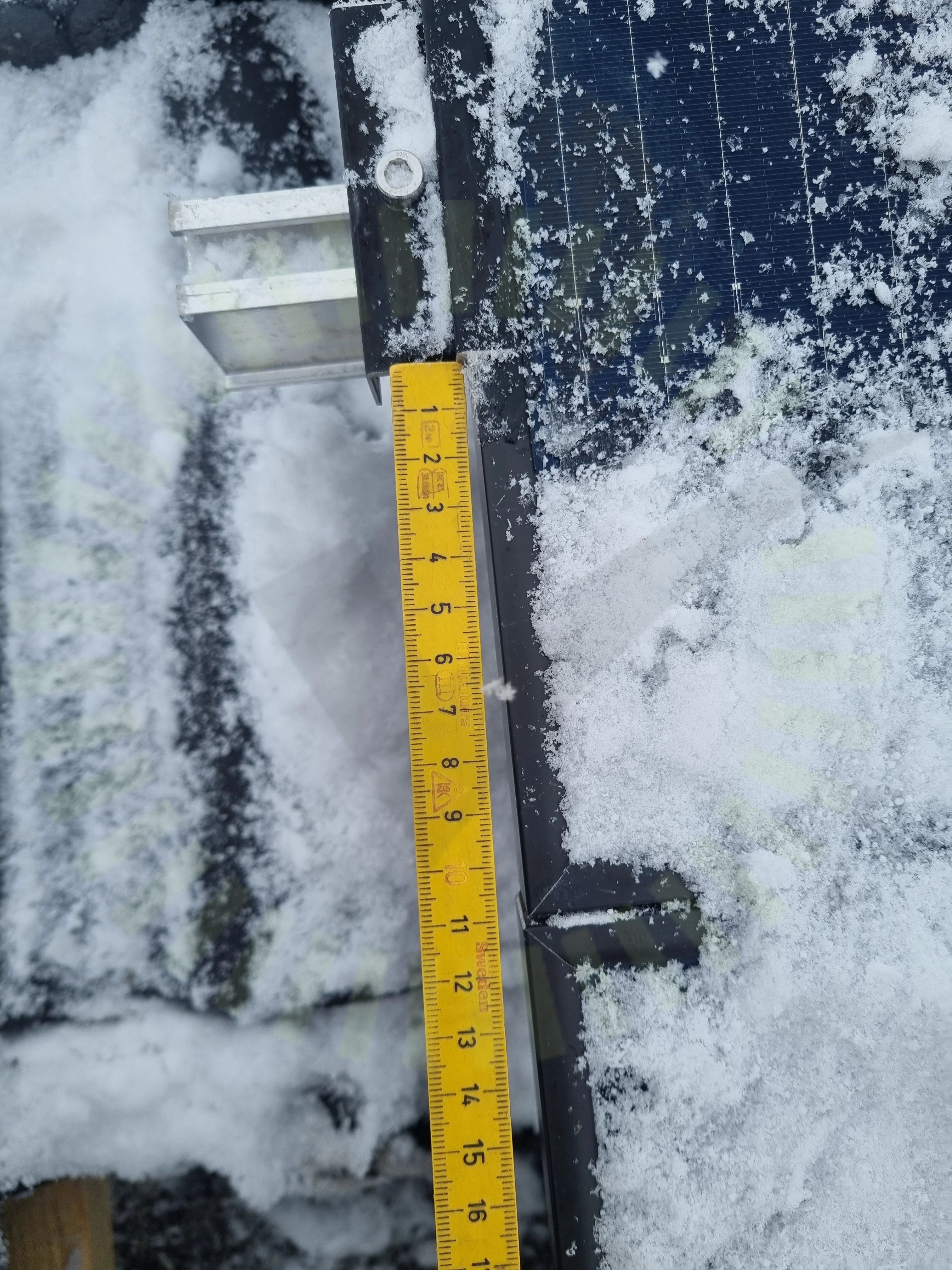

Klämmornas placering

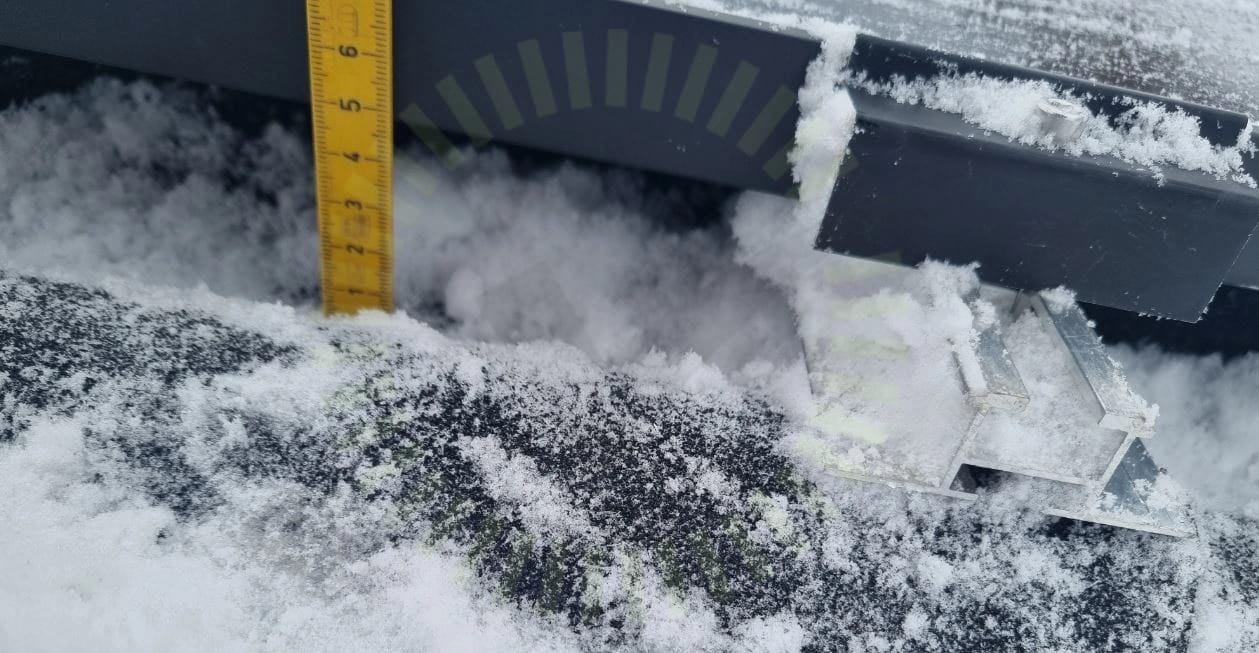

Avstånd till yta

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemWeland infästning med Wagner skena

MontagesystemWagner Solar: TR fix

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare AC

Installerad av Dalarnas Solcellsmontage AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

AvtalSträngschema

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Panntak, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

Godkända kontrollpunkter

13/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradieSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/17

PunktbelastningSträngförläggning

Panntak, Weland råspontinfästning med Wagner skena

Anmärkningar

6/21

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

4.2 Infästningar CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

MA5102 Sid 1 (1) | Version 3 - 221101

4.3 Skenornas infästning

Inte godkänd

två system är blandade och en korrekt infästning mellan de båda saknas.

4.4 Skenornas överhäng

Inte godkänd

Två system är blandade och en korrekt lastberäkning med överhäng inte går att ta fram. (uppmätt 500mm)

4.5 Blandade montagesystem

Inte godkänd

Två system är blandade vilket kan påverka garantierna

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. (Finns lastberäkning men två system är blandade)

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/21

Använd skruv för klämmaAvstånd pannaInfästning RåspontKabeluppfästningMittklämmorShimsSkada på klämmorSkadorSkenans utstick för klämmaSkarp kantSkenskarvarSkyddVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Plåttak, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/17

5.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

5.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Godkända kontrollpunkter

6/17

Avstånd till havetDräneringshålKlämmornas överlappningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

8/17

Förbindelse av kontakterFöremål mot bakstyckeKontakterKopplingslådaPanelkablagets böjradiePunktbelastningStress på kontakterSträngförläggning

Plåttak, Wagner Solar: TR fix

Anmärkningar

2/19

6.1 Snö- och Vindlastberäkning

Inte godkänd

Saknas för garage.

6.2 Takplåtens form

Inte godkänd

Takplåten ska ha en plan yta om minst 20 mm på toppen av plåten.

Godkända kontrollpunkter

15/19

Använd plåtskruvAnvänd skruv för klämmaFrämmande materialInfästningarnas placeringMittklämmorPlåtens tjocklekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkyddTermisk brytpunktVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/19

KabeluppfästningSkruvarnas montering

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
