Besiktningsrapport

8.5

Installation genom

El & Energi i Skåne

Datum

19 maj 2022

Ort

Yngsjö, Skåne län

Kontakter: Förbindelse

Kabeluppfästning

Växelriktare: El: Kontakter

93% godkända7% ej godkända

Om installationen

PanelerSolitek M.60-B

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

Installerad av El & Energi i Skåne som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

1/29

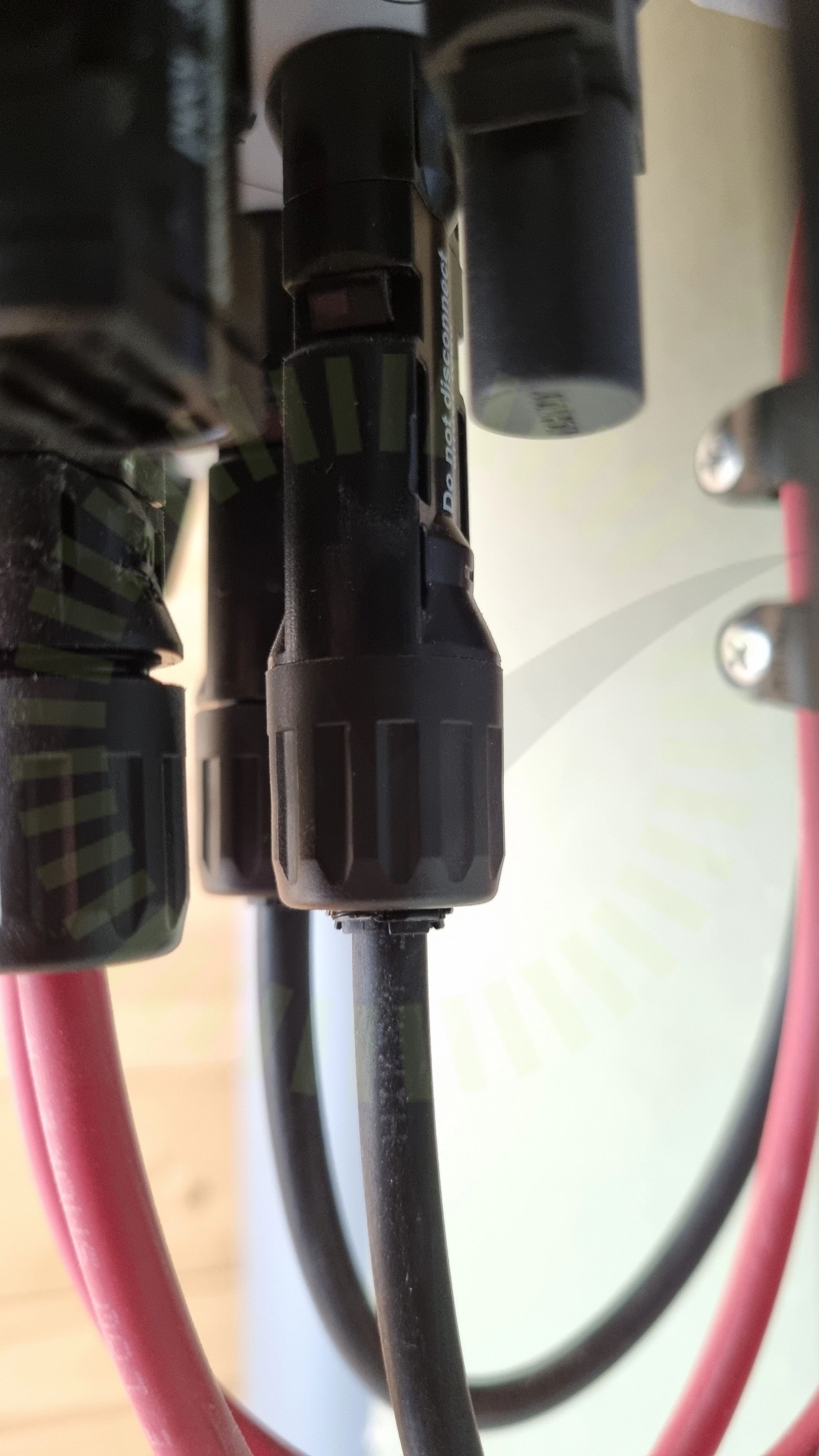

1.1 Växelriktare: El: Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Förskruvningen bottnad. Behöver bytas.

Tillverkarens anvisningar

Godkända kontrollpunkter

28/29

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanDokumentation VäxelriktareInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVarning för backspänningVarning för likströmVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: PEVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Solitek M.60-B

Anmärkningar

1/10

2.1 Kontakter: Förbindelse

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

9/10

Bakstycke: FöremålFästens placeringKablar: DragavlastadePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSkadaSolpaneler: SkadorSträng: Förläggning

Weland Stål: Papptak

Anmärkningar

2/15

3.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

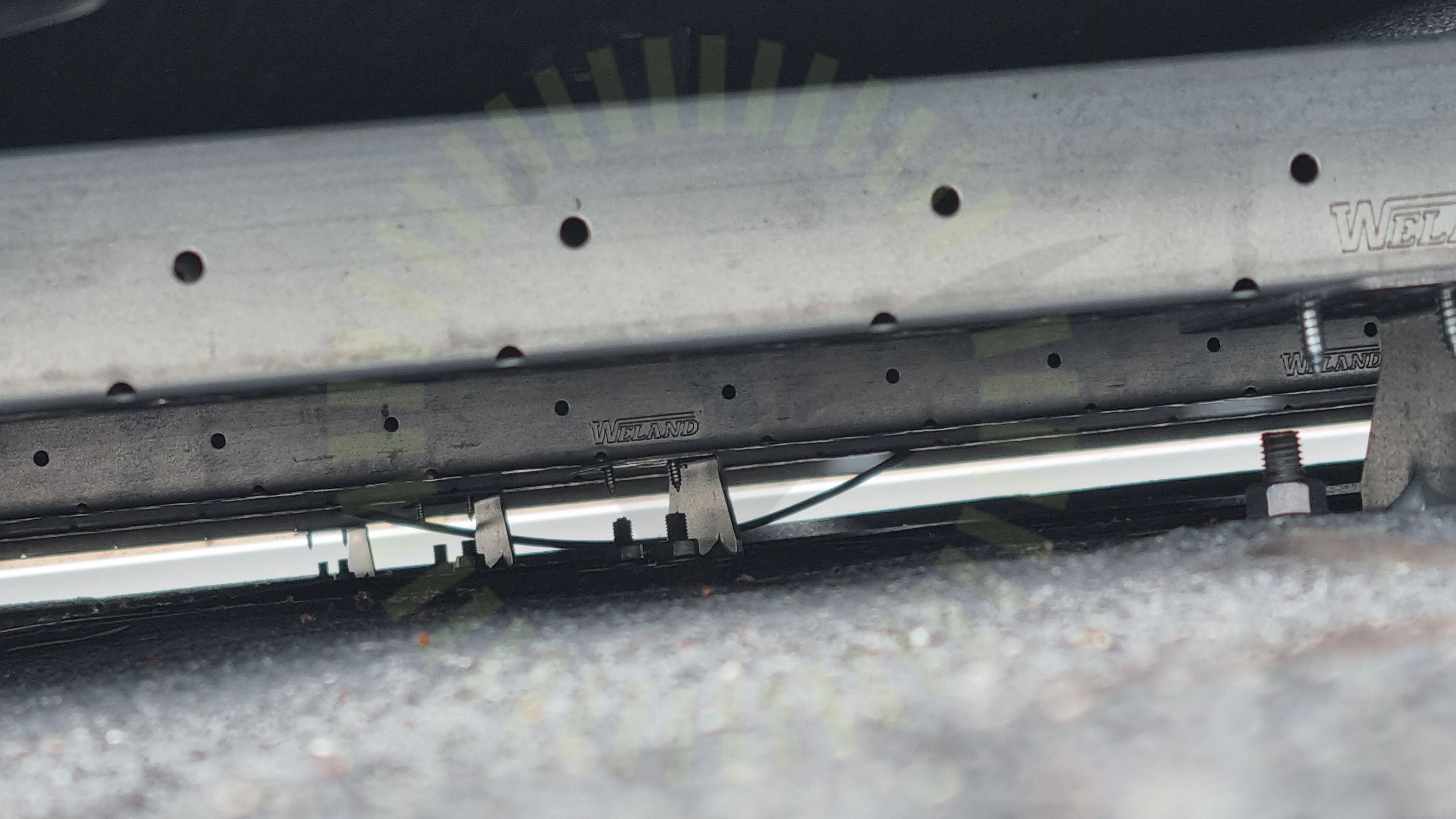

3.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

13/15

Främmande materialMittfästeShimsSkadorSkarp kantSkenor: InfästningSkenor: SkarvSkyddSnö- och VindlastberäkningTätskiktsplattor: CC mått X-LedTätskiktsplattor: CC mått Y-LedTätskiktsplattor: SvetsningVäderbeständigt material
