Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

EcoKraft

Datum

8 februari 2023

Ort

Limhamn, Skåne län
Dragavlastade
Infästning Takstol
Böjradie kablage
89% godkända11% ej godkända

Om installationen

PanelerSolarWatt: Vision 60M style
MontagesystemSchletter: Rapid Korsskenor
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/32
AC Förläggning

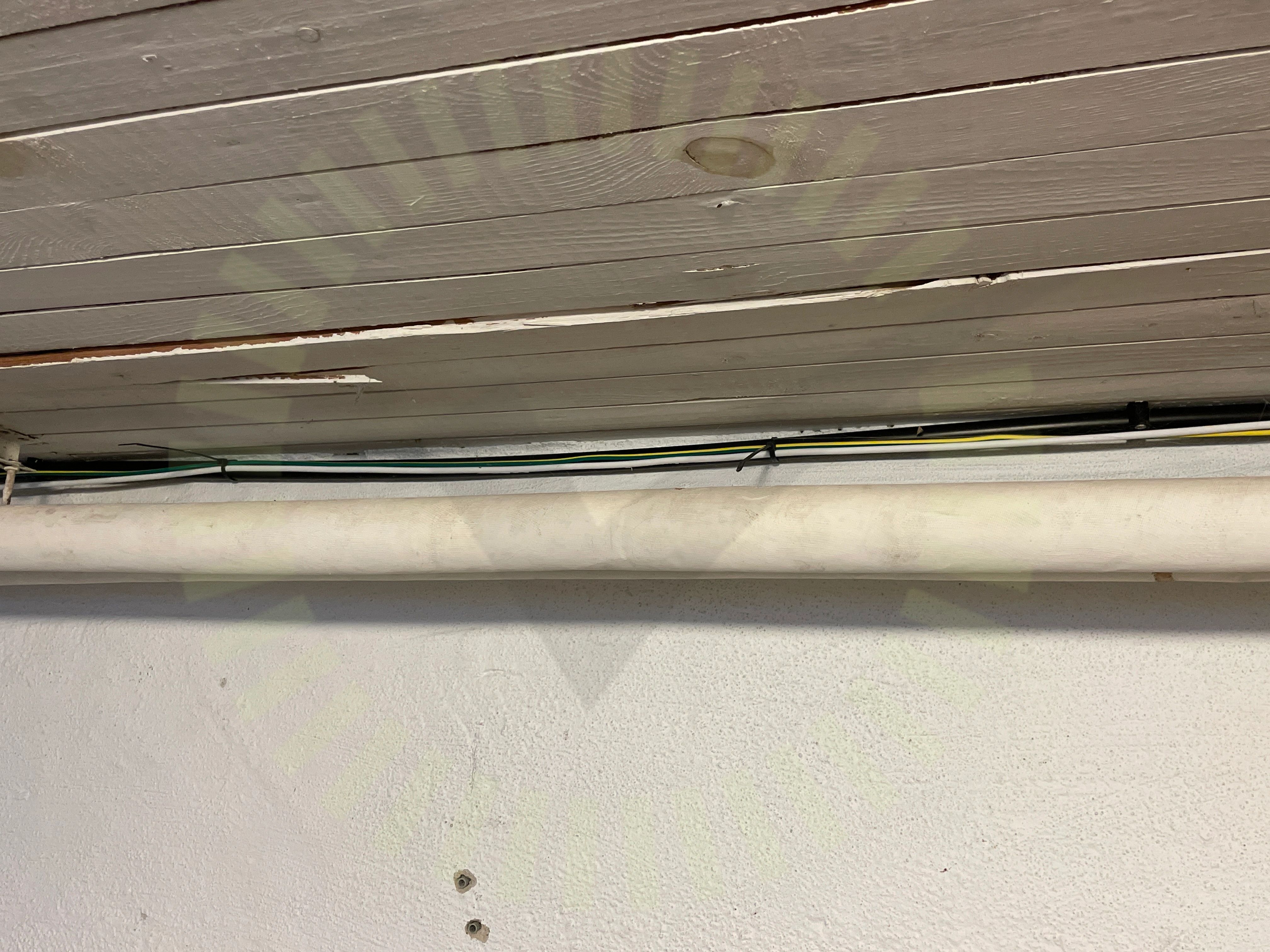

1.1 AC Förläggning

Inte godkänd

Rör för AC kablage är ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)
Informering av solceller

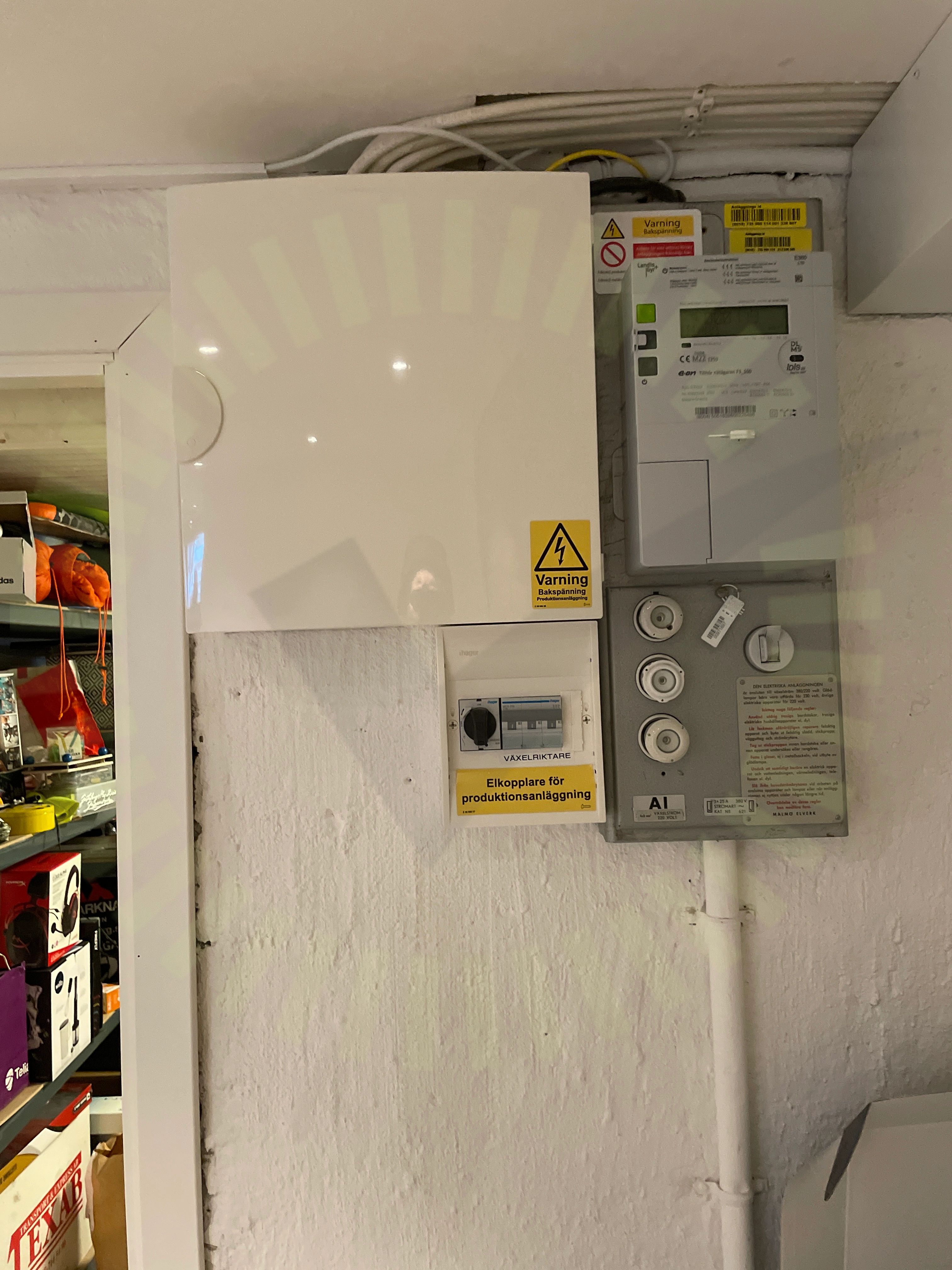

1.2 Informering av solceller

Inte godkänd

Saknas märkning vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Kontakter

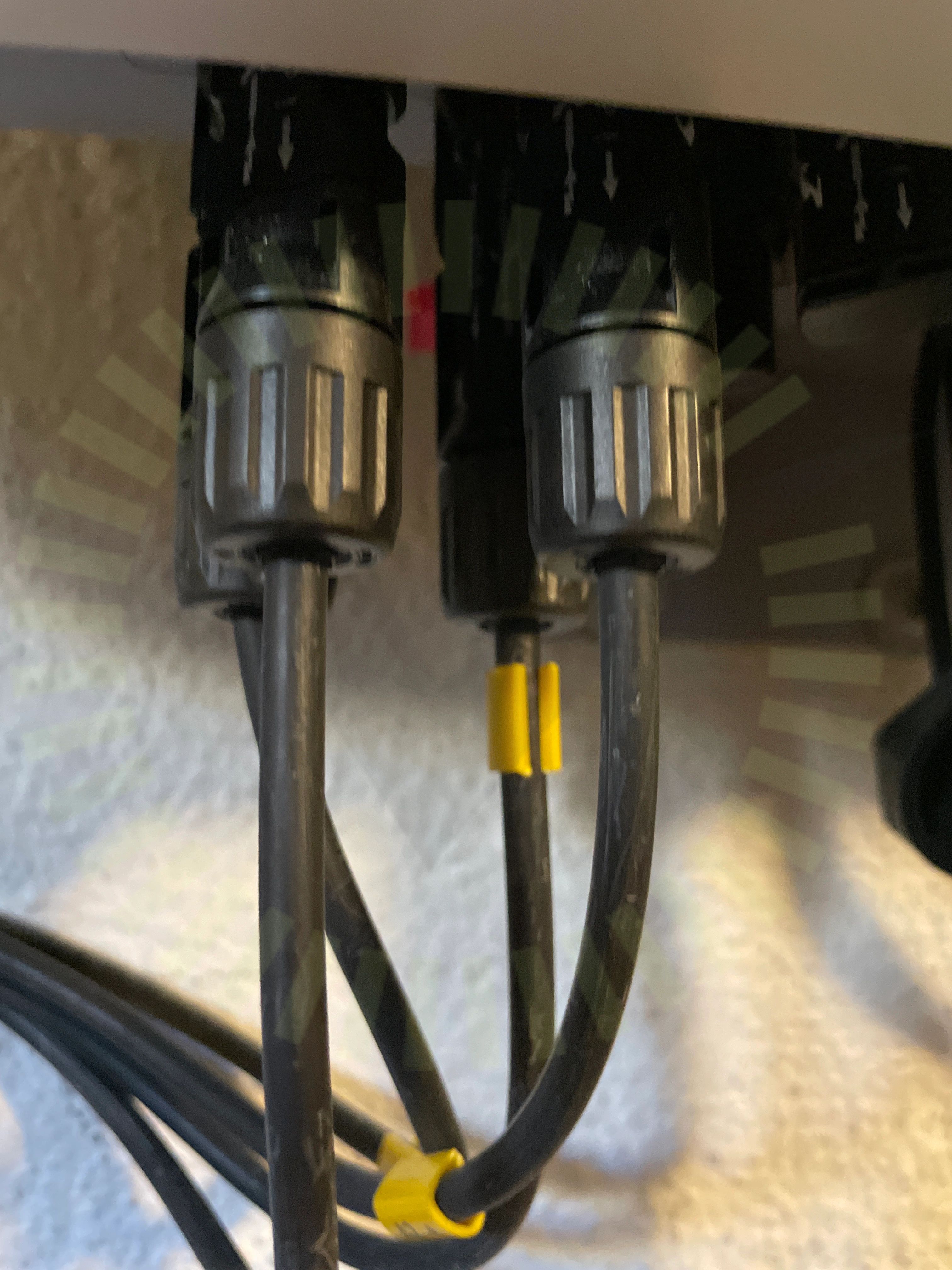

1.3 Kontakter

Inte godkänd

Kontakter för hårt åtdragna

Huawei User Manual Issue 04 (2021-08-10), Sida 42

1.4 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

28/32
AC AnslutningAC BöjradieAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

Schletter: Rapid Korsskenor

Anmärkningar

2/19

2.1 Avstånd skenor

Inte godkänd

Avstånd mellan Basskenor: 1000mm Överliggande skenor: 1270mm

Tillverkarens anvisningar
Infästning Takstol

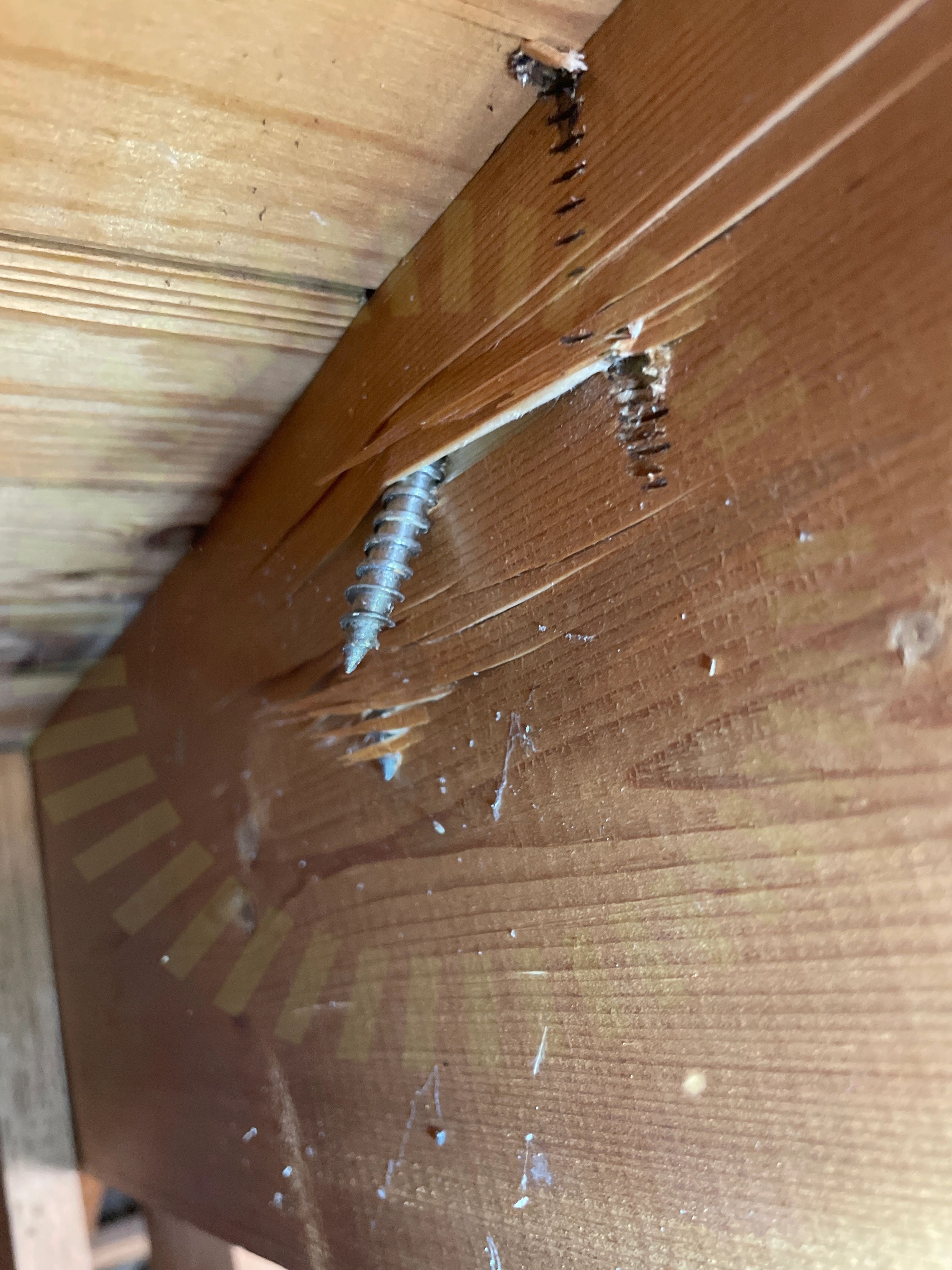

2.2 Infästning Takstol

Inte godkänd

Skruv har kommit utanför takstol

Tillverkarens anvisningar

Godkända kontrollpunkter

16/19
Avstånd pannaCC måttFrämmande materialInfästning skenorKabeluppfästningKorsskenorMittklämmorShimsSkadorSkarp kantSkyddSlutfästeSnö- och VindlastberäkningUrspårningVäderbeständigt materialÖverhäng

Ej tillgängligt vid besiktning

1/19
Takgenomföring

SolarWatt: Vision 60M style

Anmärkningar

2/12
Böjradie kablage

3.1 Böjradie kablage

Inte godkänd

Hård böj på kabel som kommer ut från panel

Dragavlastade

3.2 Dragavlastade

Inte godkänd

Kabel hårt dragen påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/12
DräneringshålFästen StorlekFästens placeringFörbindelse av kontakterFöremål bakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
