Besiktningsrapport

9.3

Installation genom

Takkraft

Datum

16 april 2026

Ort

Dalby, Skåne län

Jordning av chassi

Skydd mot beröring

PEN-ledare

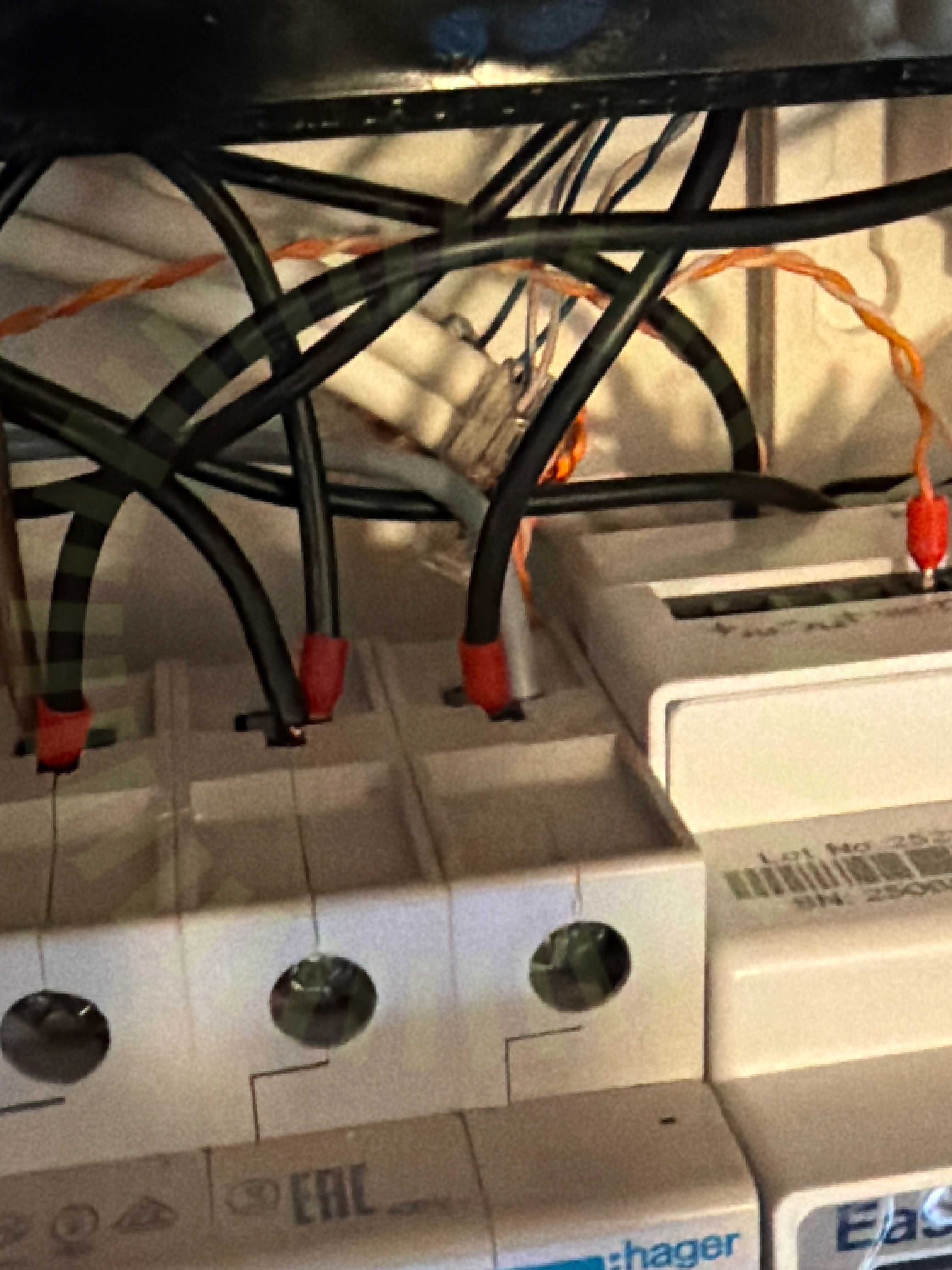

+ 1

93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)G12RT-B48HBB

MontagesystemWeland Stål: Papptak

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

19/19

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd

Tak 1: DMEGC: DM(XXX)G12RT-B48HBB

Godkända kontrollpunkter

18/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Weland Stål: Papptak

Godkända kontrollpunkter

23/24

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplattaStödplattans monteringStödplattans placeringSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/24

Infästning i råspont

Undercentral

Anmärkningar

2/6

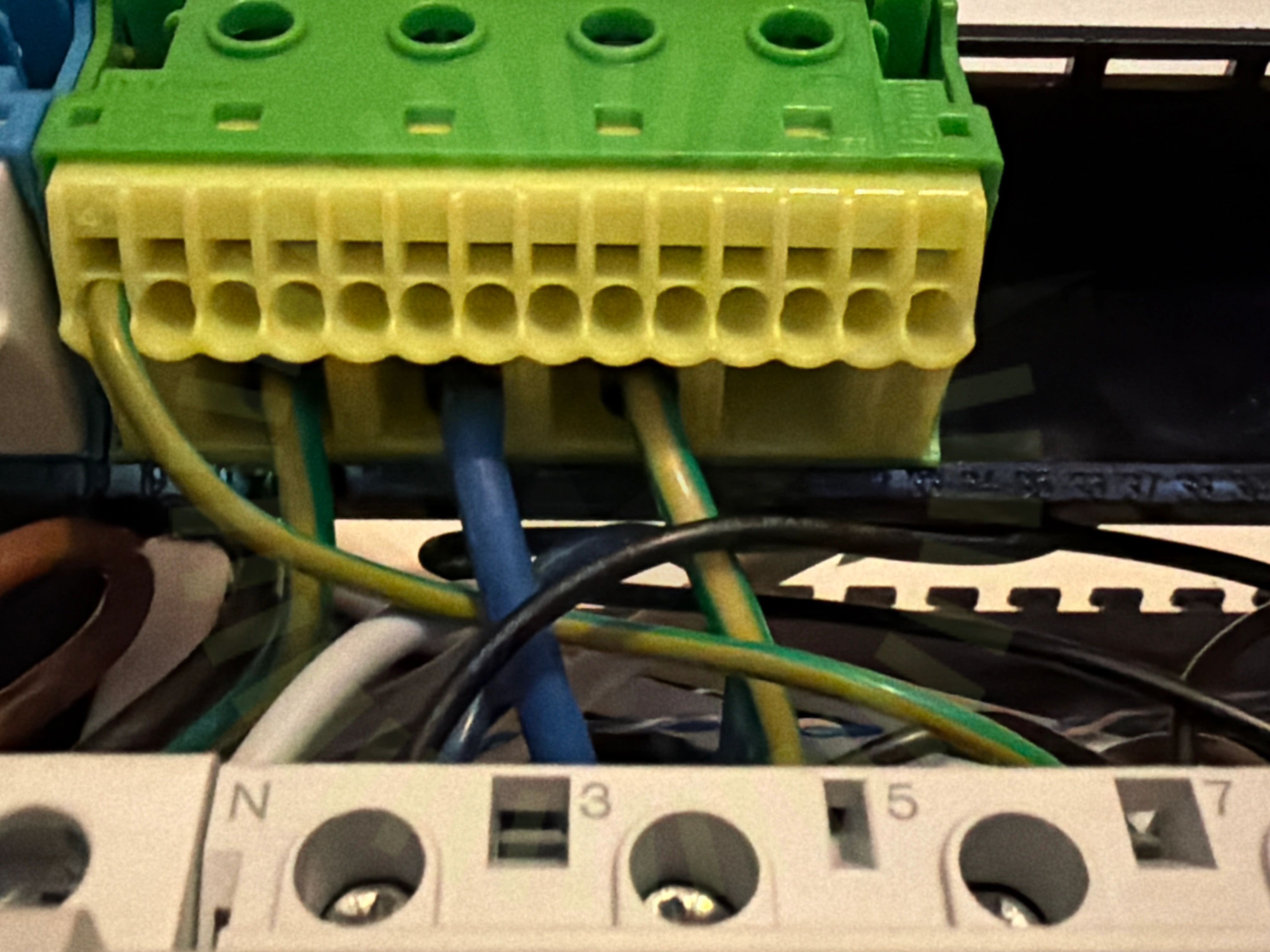

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

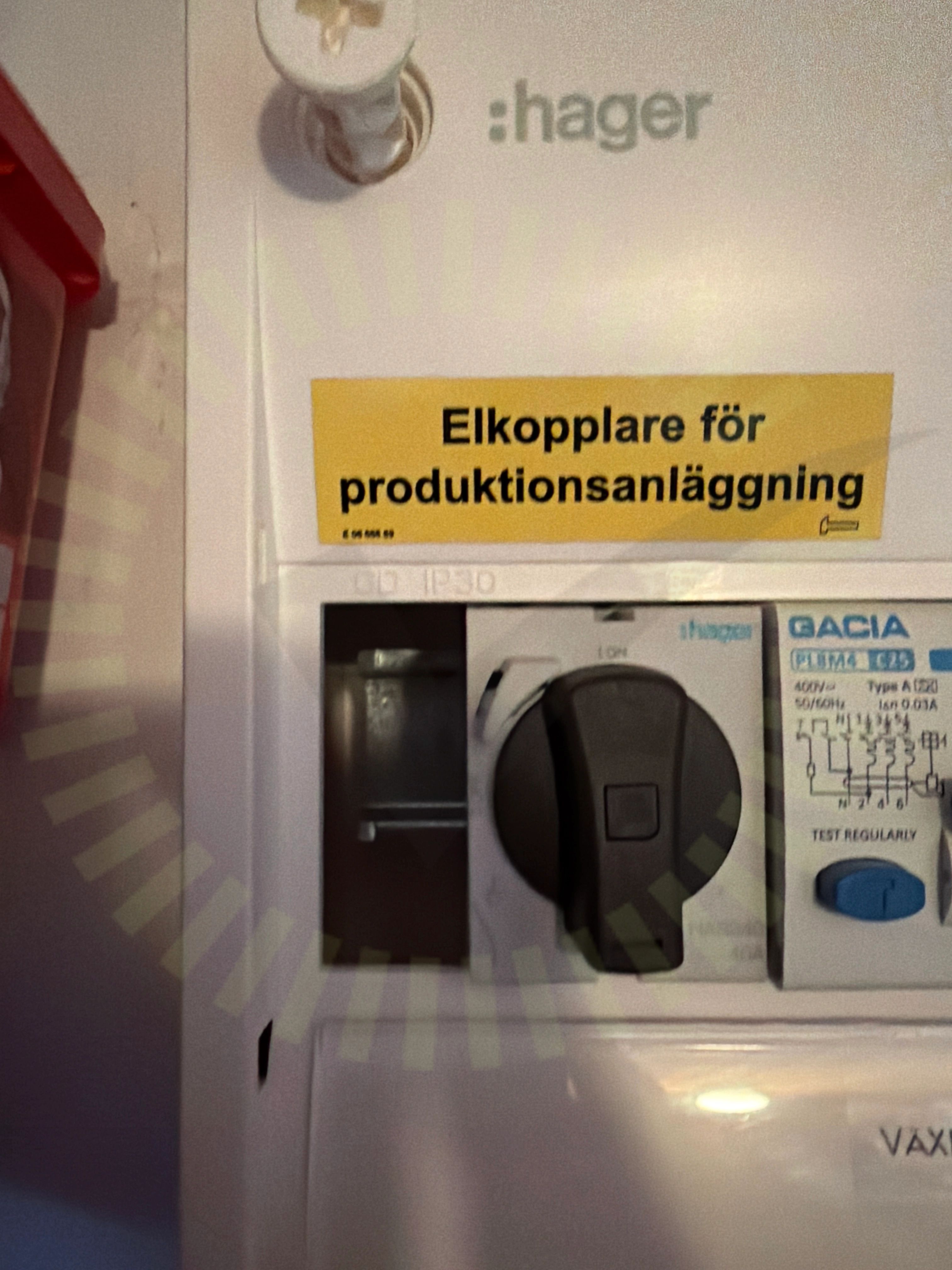

5.2 Skydd mot beröring

Inte godkänd

Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6

InfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/37

7.1 Anslutning av ledare

Inte godkänd

Ledare är inte lämpligt fastsäkrade i plint.

SS 436 40 00 (134.1.4)

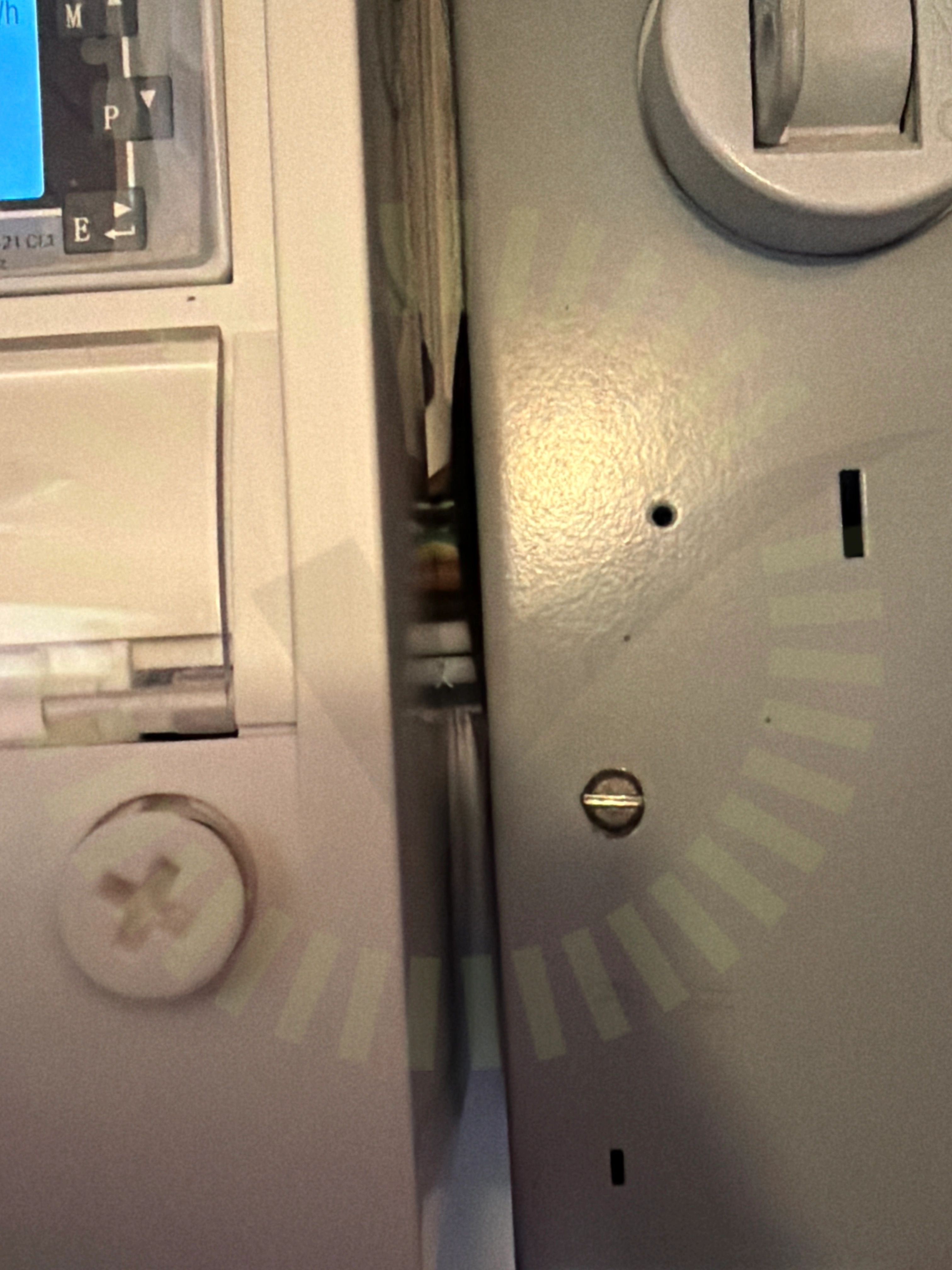

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet mellan kapsling. Plastkapslingen ligger och trycker mot ledarna.

SS 436 40 00 (412.2.2.1)

7.3 Genomföringar

Inte godkänd

Genomföringar för laddbox är inte tätade.

SS 436 40 00 (527.2.1)

7.4 Jordning av chassi

Inte godkänd

Jord till chassi saknas. Jord på bild är till batteri samt tak

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 8

Godkända kontrollpunkter

33/37

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
