Besiktningsrapport

8.4

Installation genom

Svea Solar

Datum

6 november 2023

Ort

Öregrund, Uppsala län

Klämmornas placering

Skenans utstick för klämma

Skenornas infästning

Kontaktdon

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

OptimerareHuawei: SUN2000P - 450W

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25

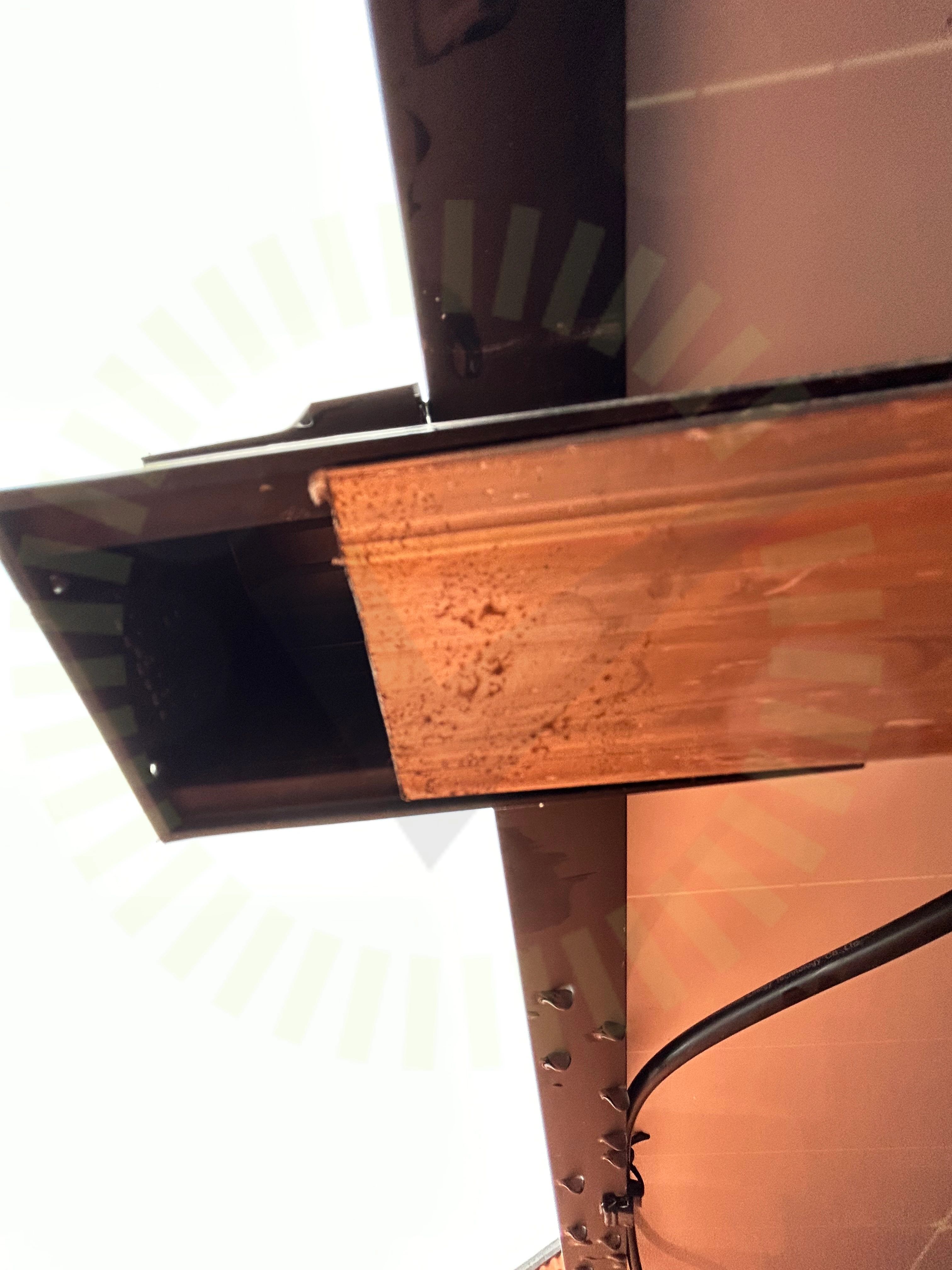

2.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

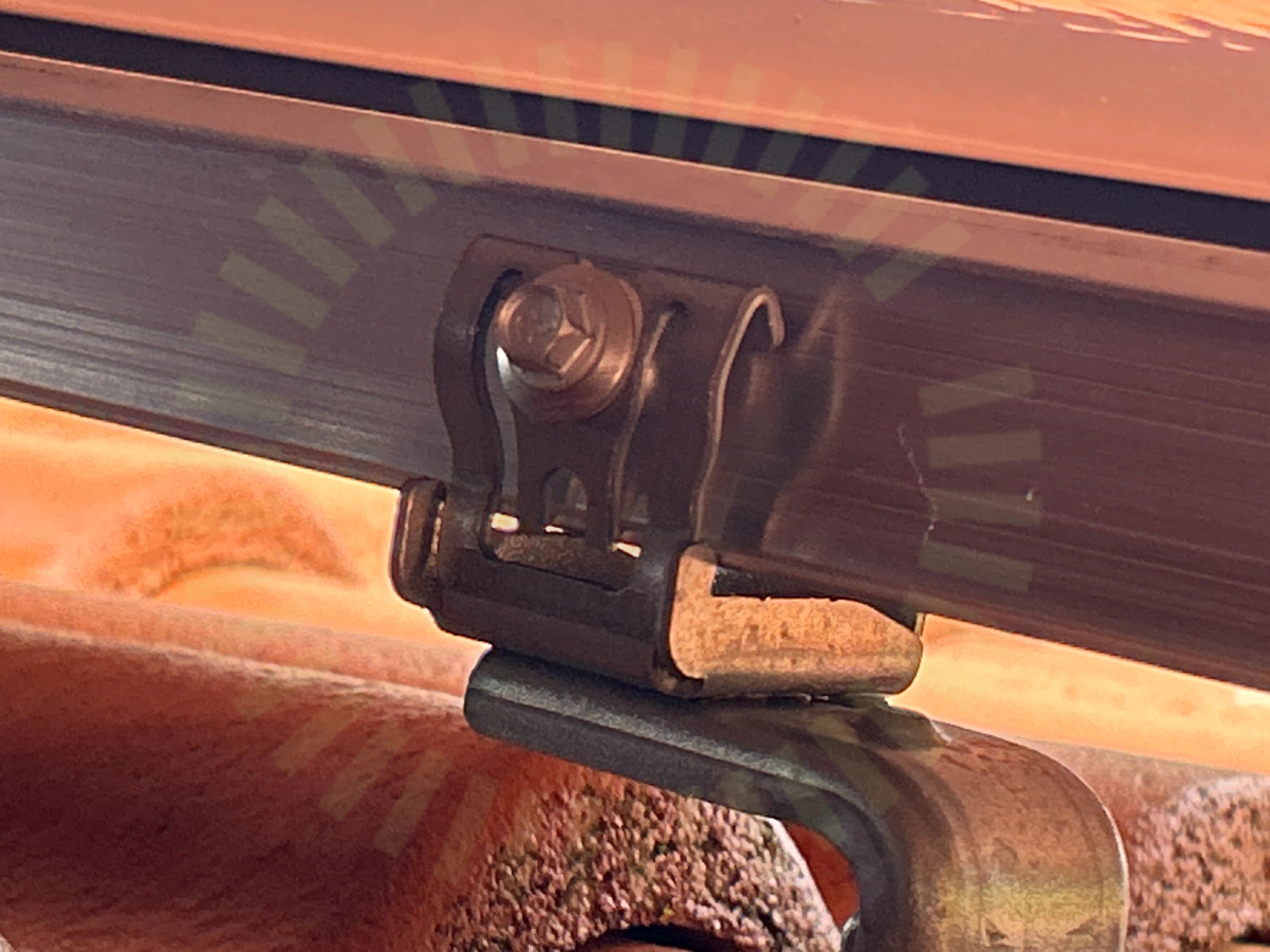

2.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

6/6

Antal optimerareAvstånd närliggande objektDragavlastadeFastsäkring av optimerareKontakterSträngdesign för SUN2000-M1

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

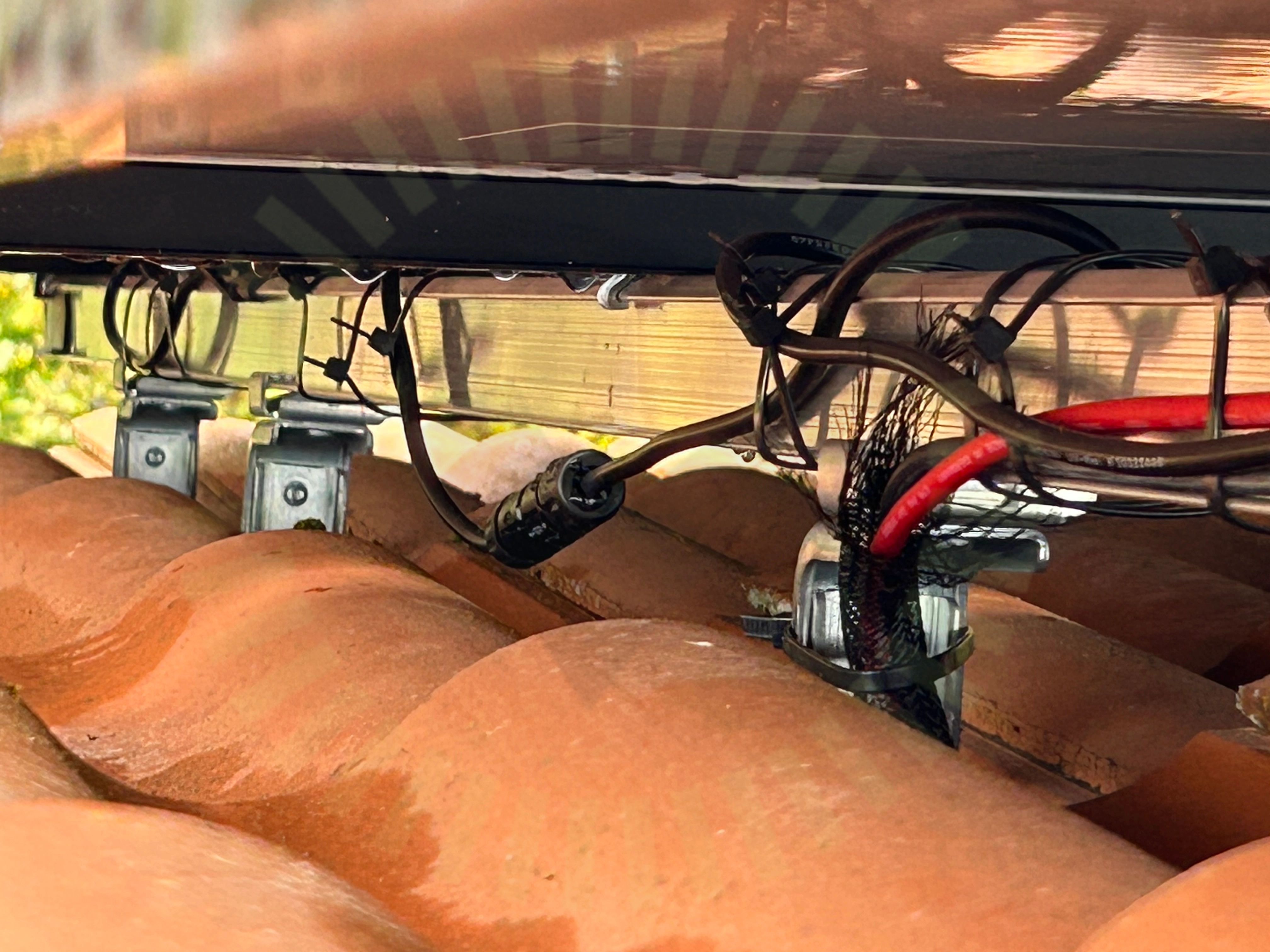

4.1 Kontaktdon

Inte godkänd

Kontakt är inte tillförlitligt fastsäkrad.

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

1/1

Varning för likspänning

Växelriktare

Anmärkningar

1/23

6.1 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

Godkända kontrollpunkter

22/23

Avstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningHuvudsäkringInfästningLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
