Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Skandica Solar

Datum

16 augusti 2023

Ort

olofstorp, Västra Götalands län
Jordning av chassi
Uppskalad ledare
Kontaktdon
90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Kunden har ej fått dokumentation eller underlag samt genomgång utav anläggningen.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Tak 1, Nordmount Panntak

Anmärkningar

3/29

2.1 Skenors avstånd till varandra

Inte godkänd

Lastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 110 cm.

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.3 Takkrokarnas CC

Inte godkänd

Lastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 120 cm.

Nordmount konfigurator

Godkända kontrollpunkter

25/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTredelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/29
Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

1/17
Kontaktdon

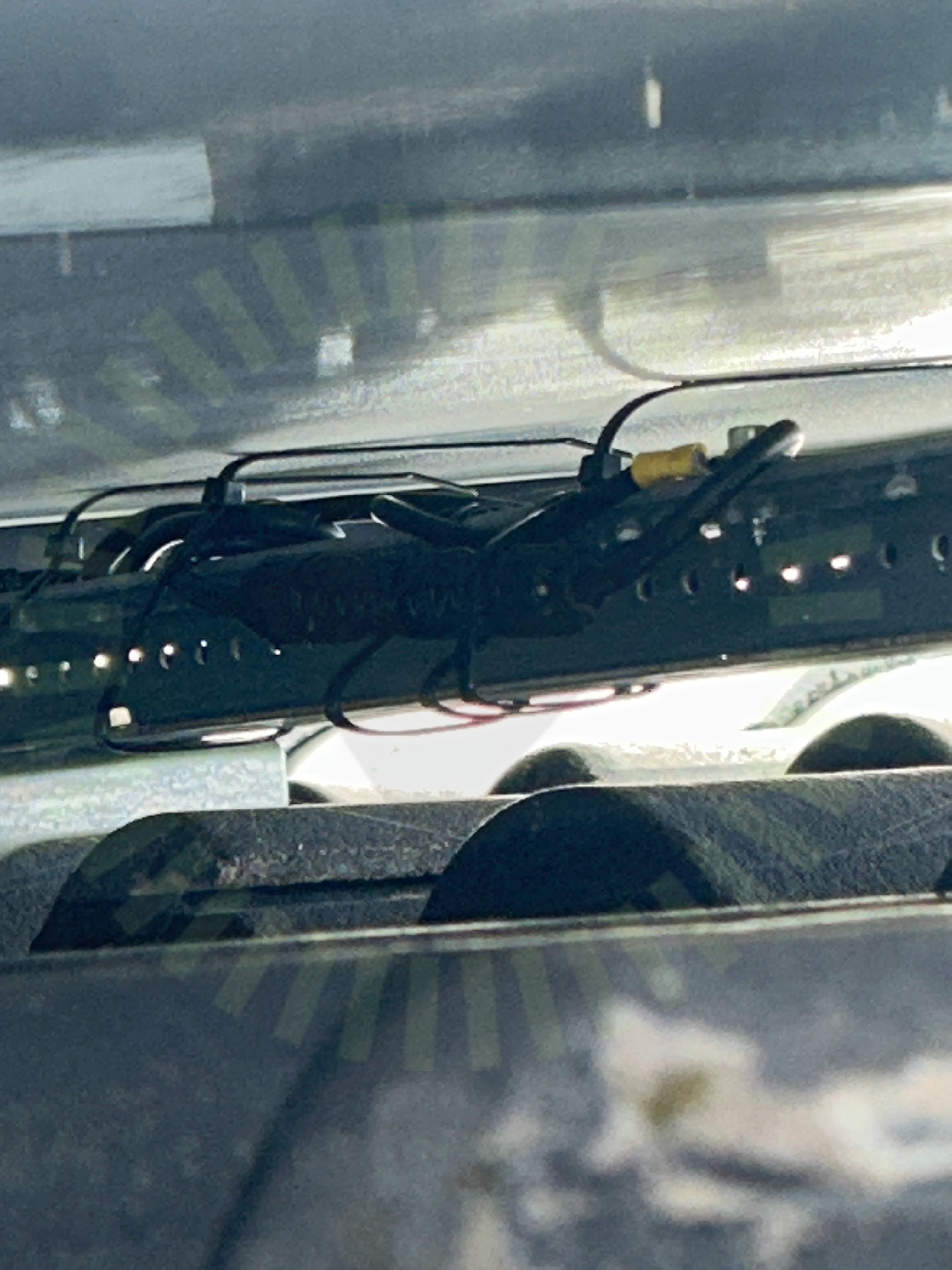

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/35
Jordfelsbrytare

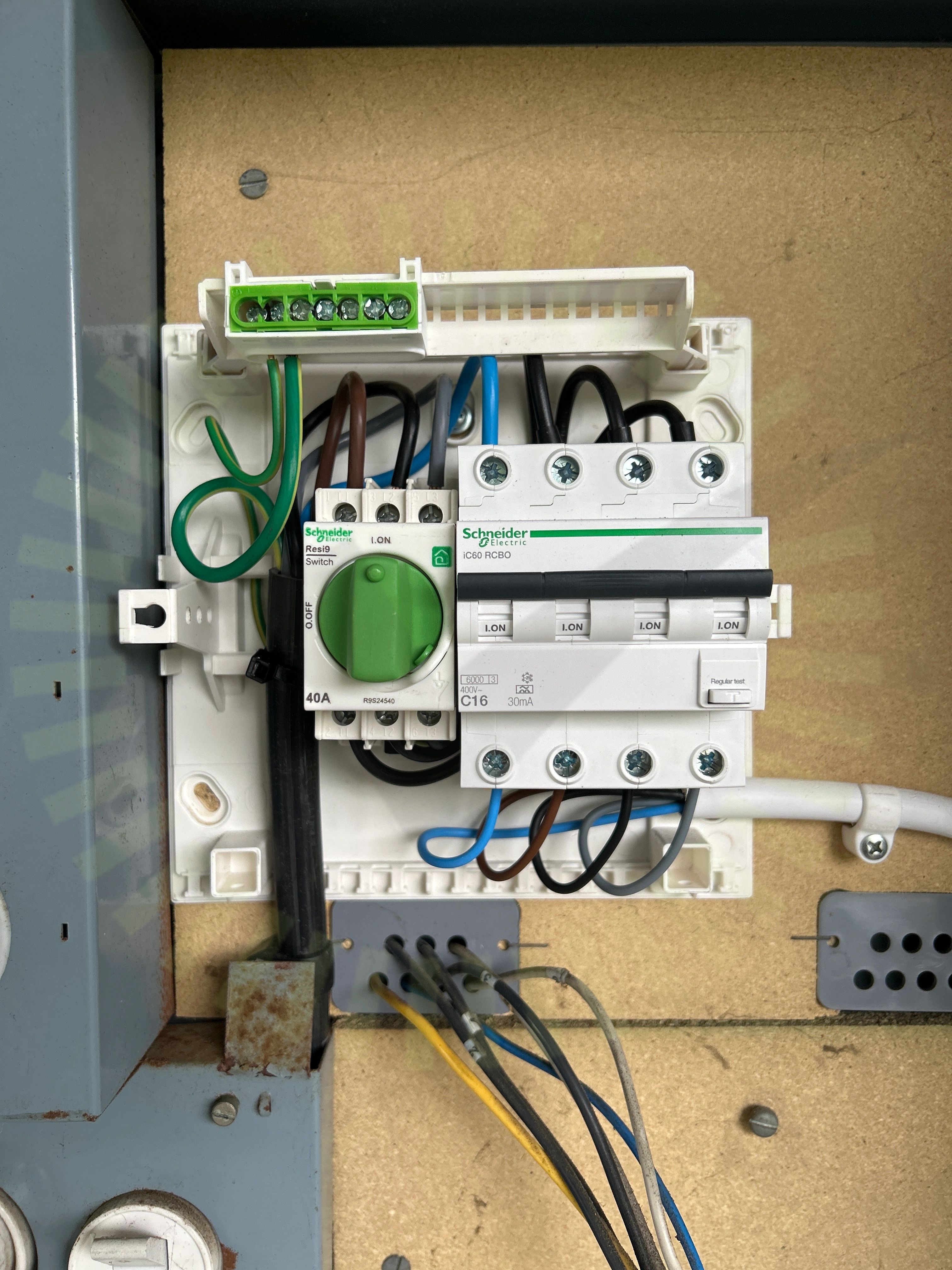

6.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34
Jordning av chassi

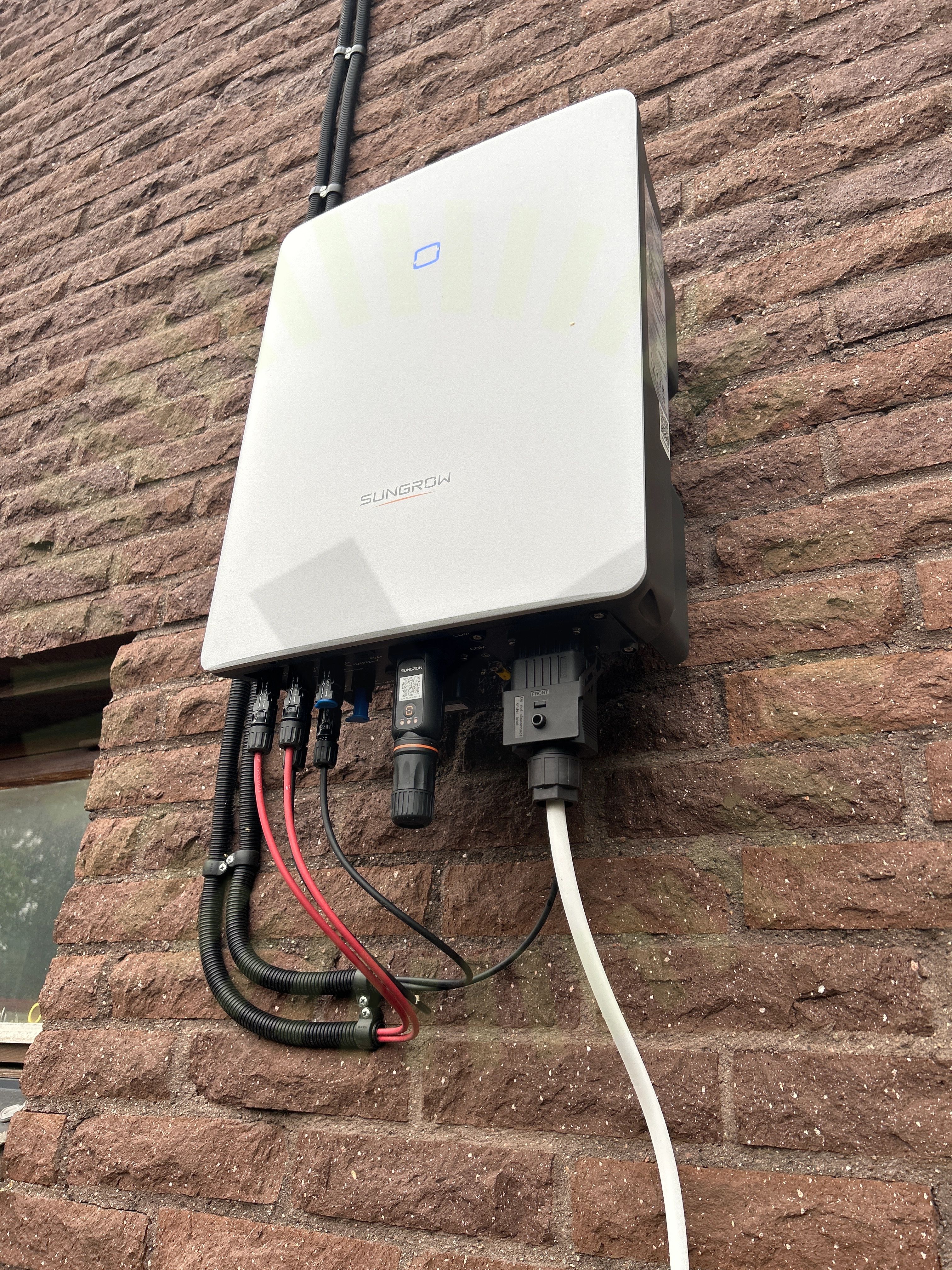

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Uppskalad ledare

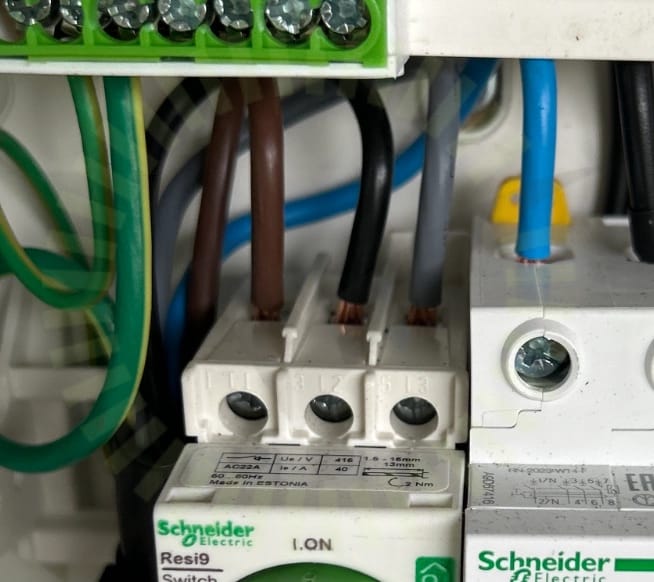

6.3 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

31/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
