Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

1KOMMA5°

Datum

12 januari 2024

Ort

Älta, Stockholms län
Anslutning av ledare
Genomföringar
Informering av solceller
91% godkända9% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SBR(XXX)

Anmärkningar

1/15
Närliggande objekt

1.1 Närliggande objekt

Överenskommelse

Batteriet har inte rätt avstånd till omkringliggande material. Kund och installatör överens om placering och OK med avvikelse.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

5/40
Anslutning av ledare

2.1 Anslutning av ledare

Inte godkänd

Isolering klämd i plint.

SS 436 40 00 (134.1.4)
Genomföringar

2.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)
Informering av solceller

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Tillgänglighet

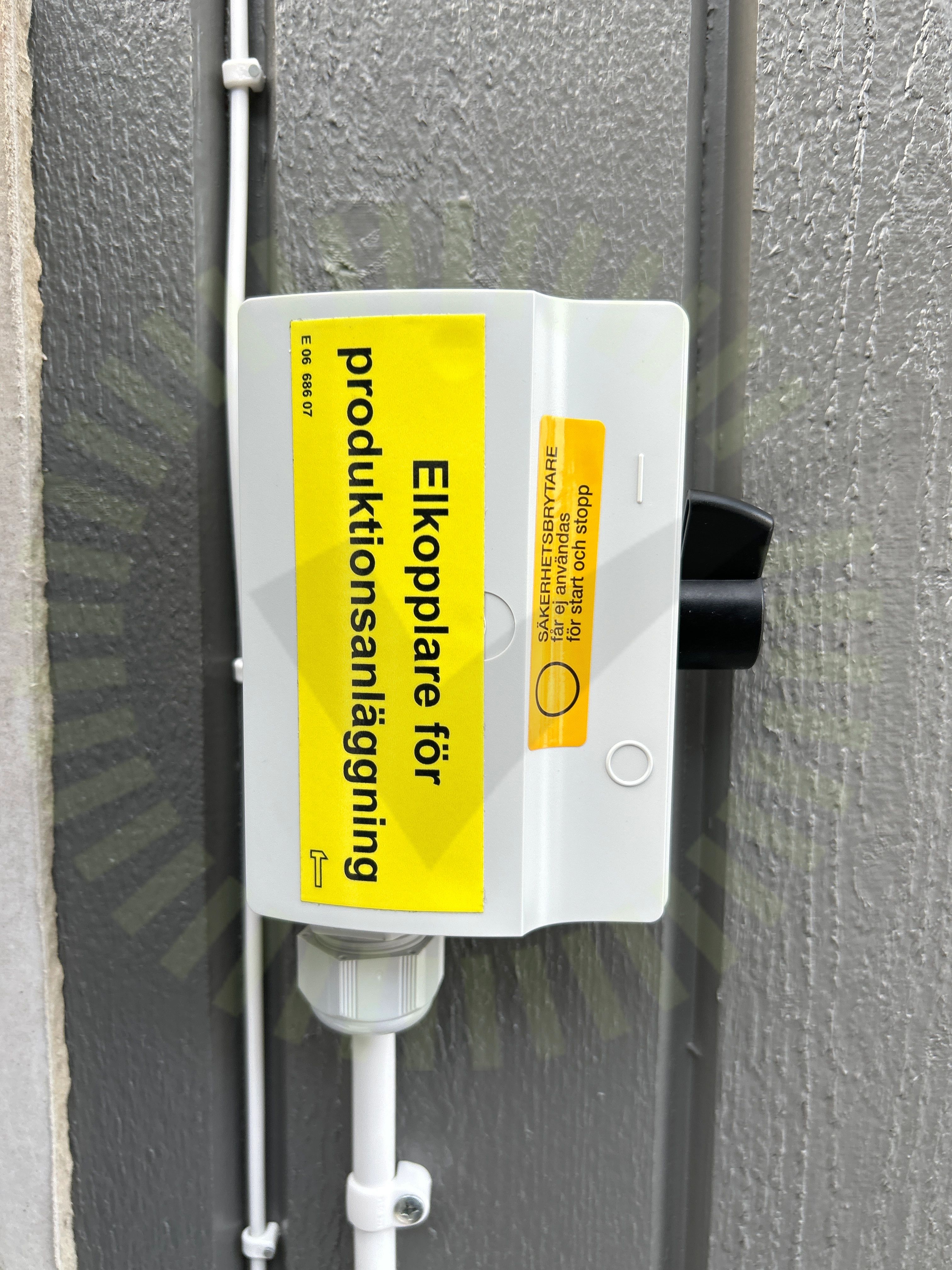

2.4 Tillgänglighet

Inte godkänd

Märkning blockerar skruvar och gör brytarens insida otillgänglig för inspektion.

SS 436 40 00 (513.1)
Varning för backspänning

2.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

35/40
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
