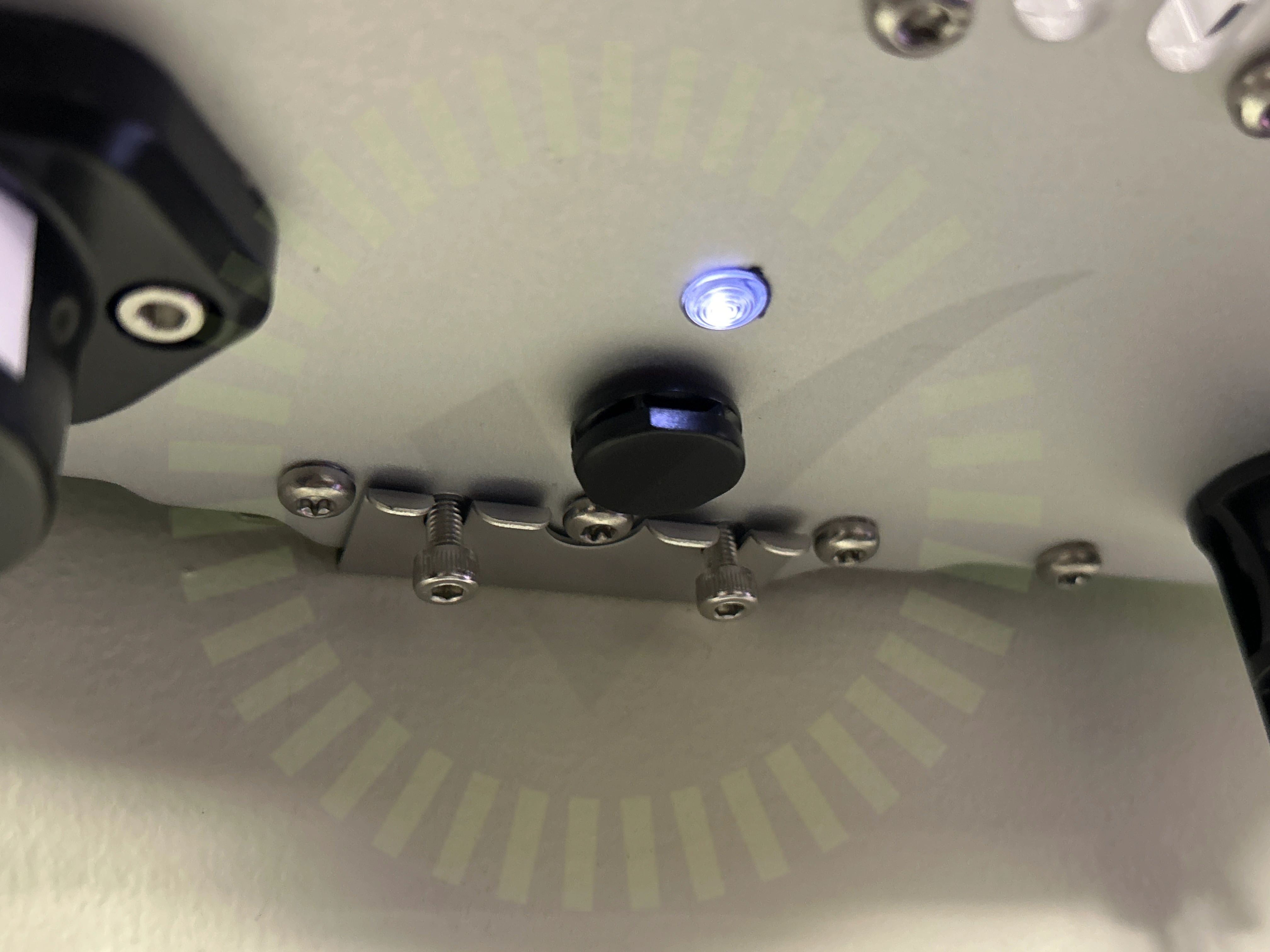

3.1 Fastsäkring av produkt
Inte godkändSSO är inte fastsäkrad ordentligt. Låsningsskruvar ej åtdragna.
FerroAmp: SSO 8kW Manual Rev A02, Sida 5
Besiktningsrapport
9.4
Installation genom
Enwell
Datum
18 december 2025
Ort
Sollentuna, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBB
OptimerareFerroAmp: SSO 8kW
MontagesystemNordmount Panntak: Råspont
VäxelriktareFerroAmp: EnergyHub Wall 14kVA
BatteriPYLONTECH: FORCE-H3
TillbehörUndercentral
TillbehörFerroAmp: ESS Power Case
Installerad av Enwell som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
11/11Avstånd närliggande objektBatteri PEDC anslutning Placering av batteriSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Optimerare
Anmärkningar
1/11Godkända kontrollpunkter
10/11Avstånd närliggande objektDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFörskruvningKabeldimensioneringMax total effektPlaceringVäderskydd
Power Case
Godkända kontrollpunkter
5/5Avstånd närliggande objektDC anslutning nanogridDC anslutning SSOFörläggning av ESO modulUtrymme
Tak 1: DMEGC: DM(XXX)M10RT-B54HBB
Godkända kontrollpunkter
19/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Råspont
Anmärkningar
2/27

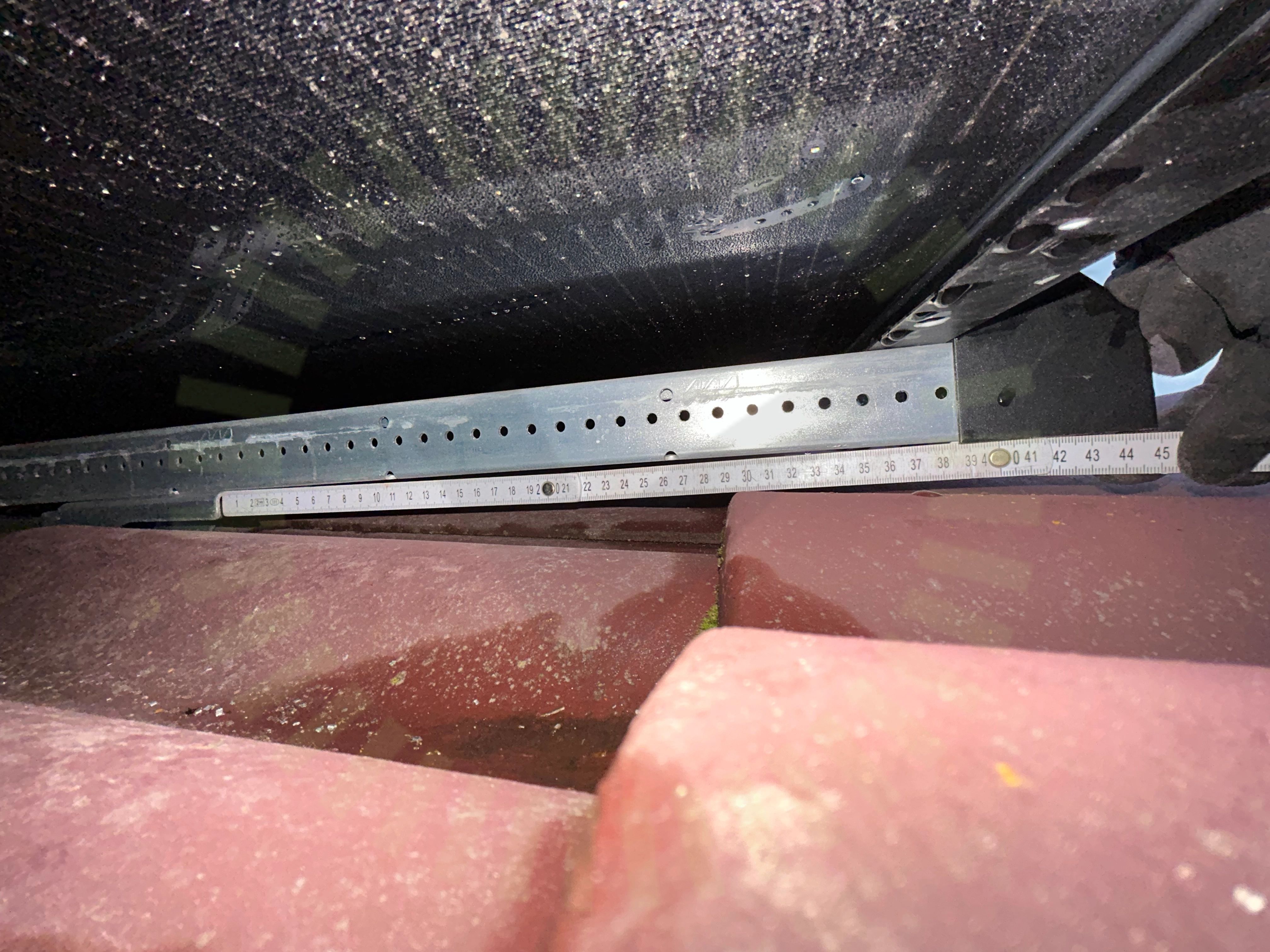

6.1 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.
Snö- och vindlastberäkning

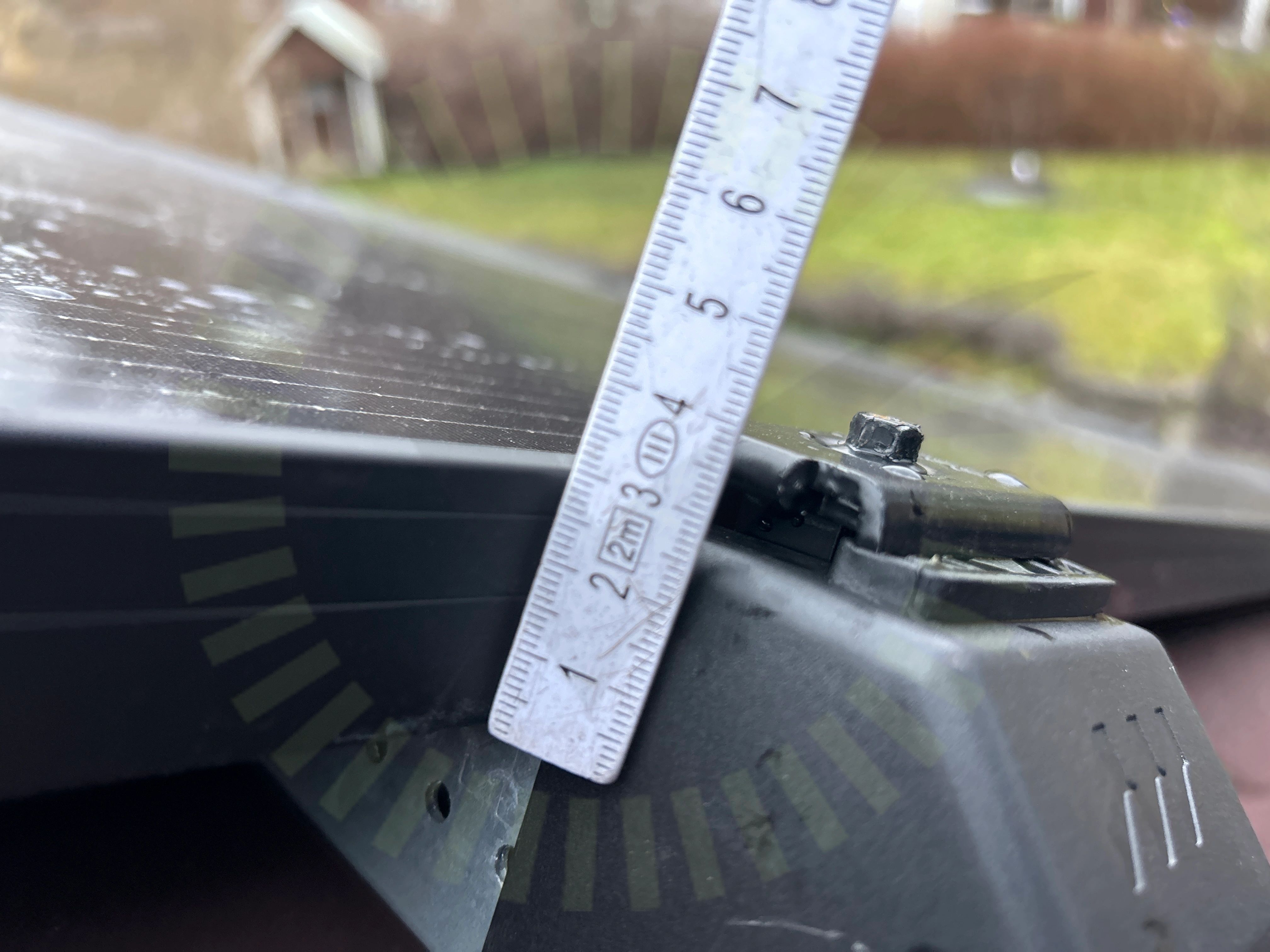

6.2 Ändklämmor
Inte godkändÄndlockets plastflik ska brytas av vid installation med 30mm panelram.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 8-9
Godkända kontrollpunkter
21/27Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
4/27PotentialutjämningsledareRåspontsinfästning metod 1Råspontsinfästning metod 2Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/32

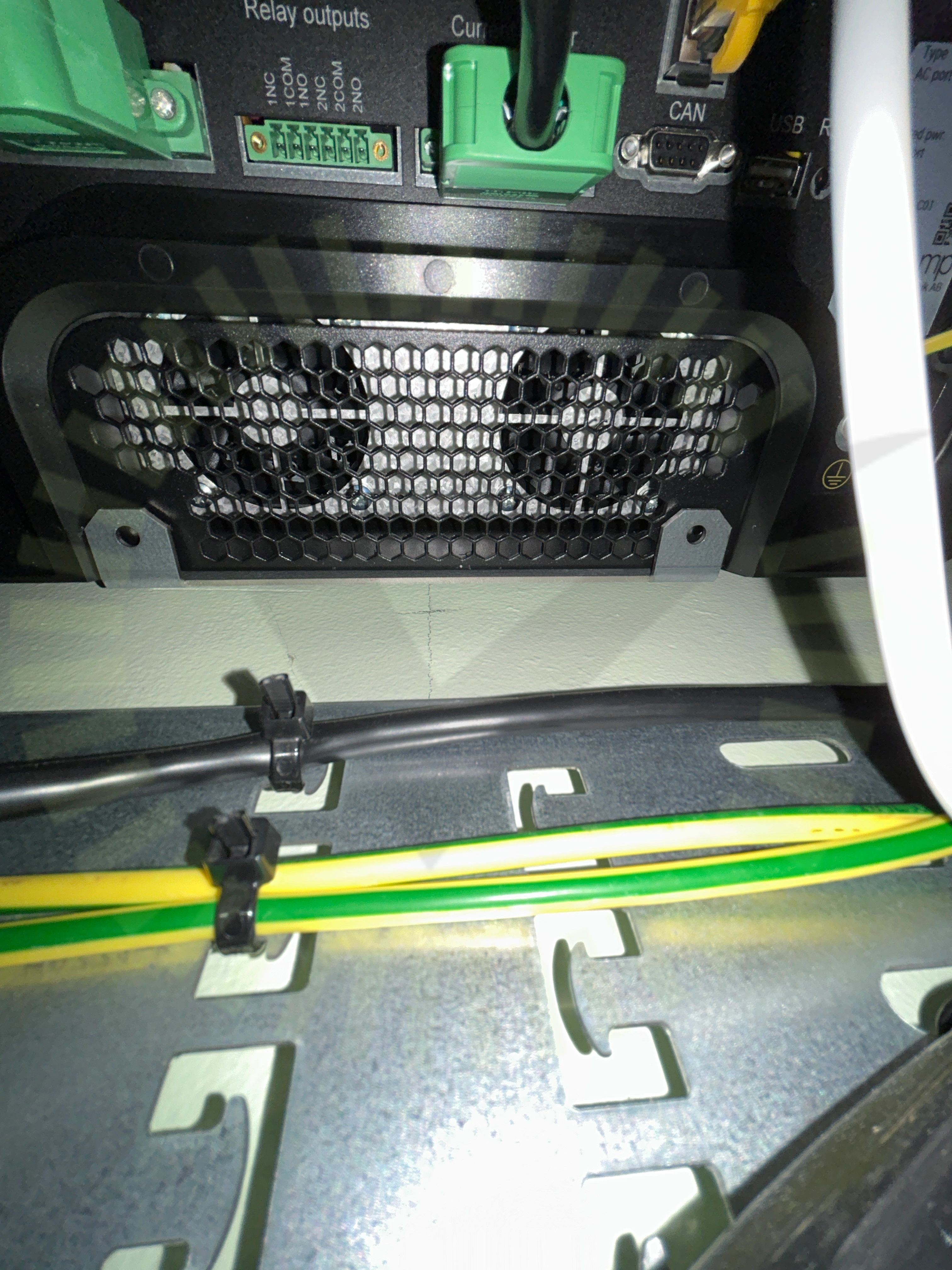

9.1 Fastsäkring av produkt
Inte godkändEnergyHubens låsningsskruvar saknas.
EnergyHub Wall 14kW Installation manual Rev D02, Sida 4
Godkända kontrollpunkter
31/32AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage förläggningDC Kablage skyddDC KontaktDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningInternetKabeldimensioneringKabeldimensionering ACKabeldimensionering DCKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignStrömtransformatorerSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
