Besiktningsrapport

8.7

Installation genom

Raymond

Datum

13 september 2023

Ort

Linköping, Östergötlands län

Klämmornas placering

Förbindelse av kontakter

Kopplingslåda

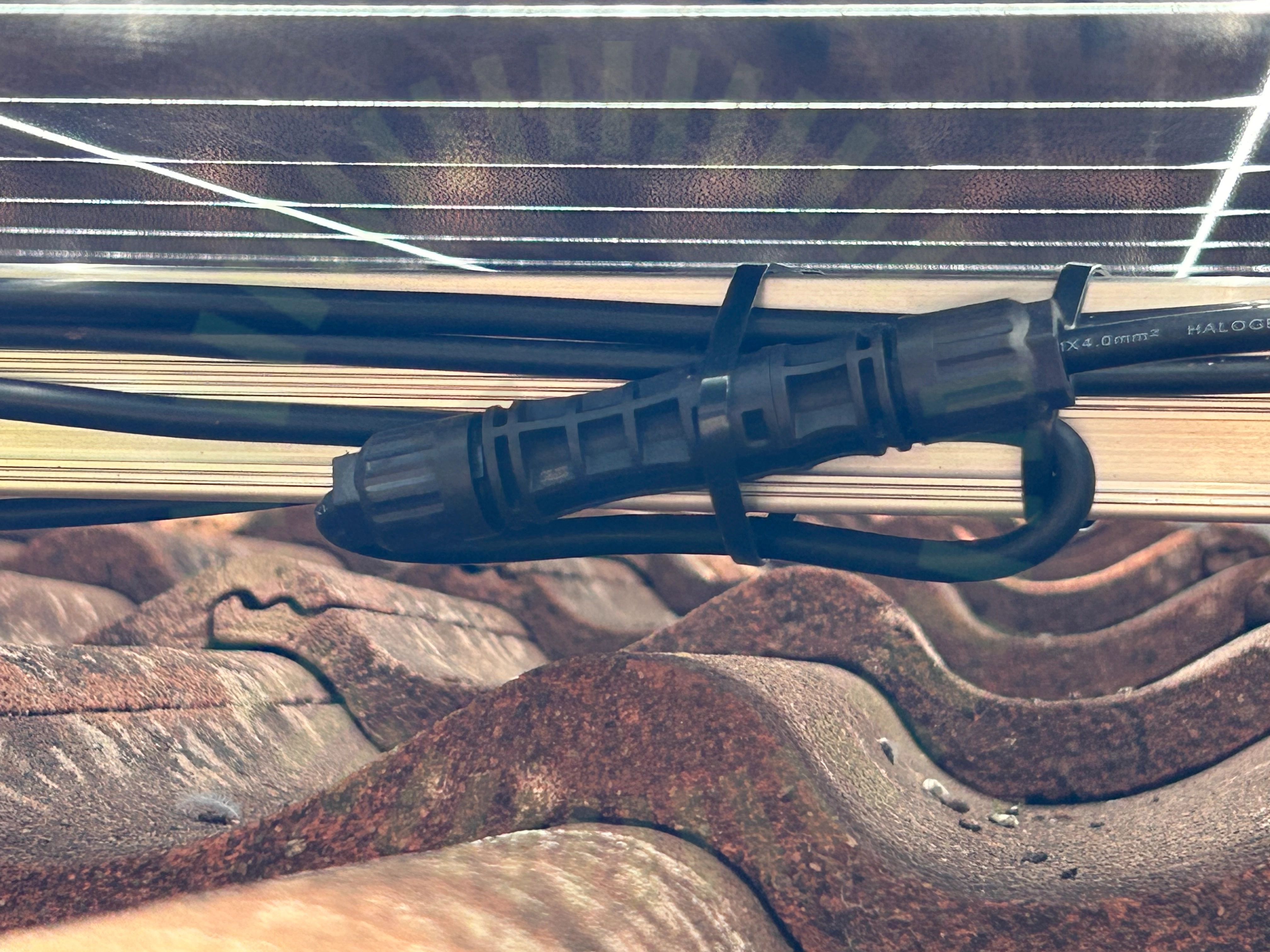

+ 5

90% godkända10% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 410W Dubbelglas

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GruppSol: Sverigepanelen 410W Dubbelglas

Anmärkningar

4/15

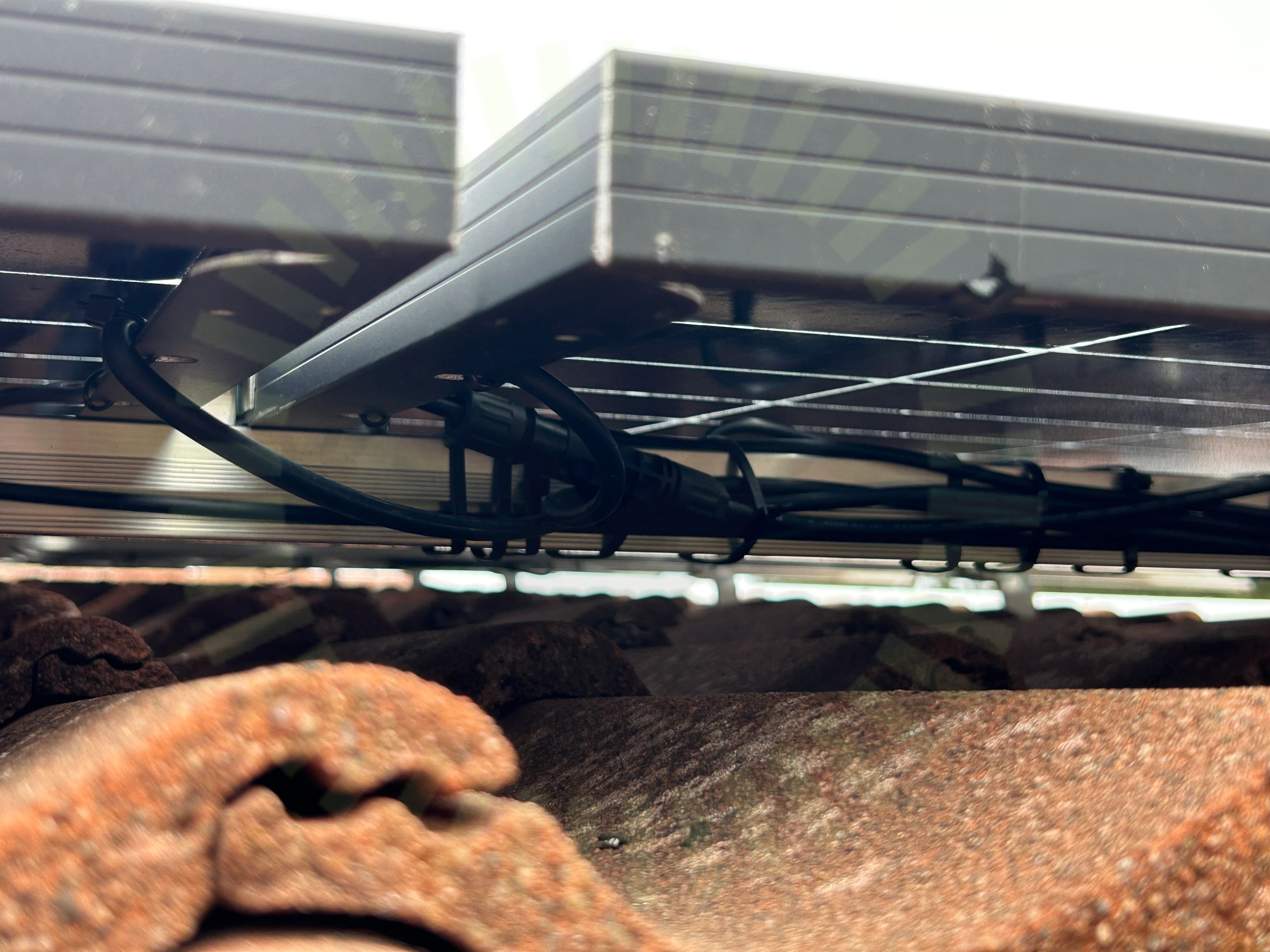

2.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

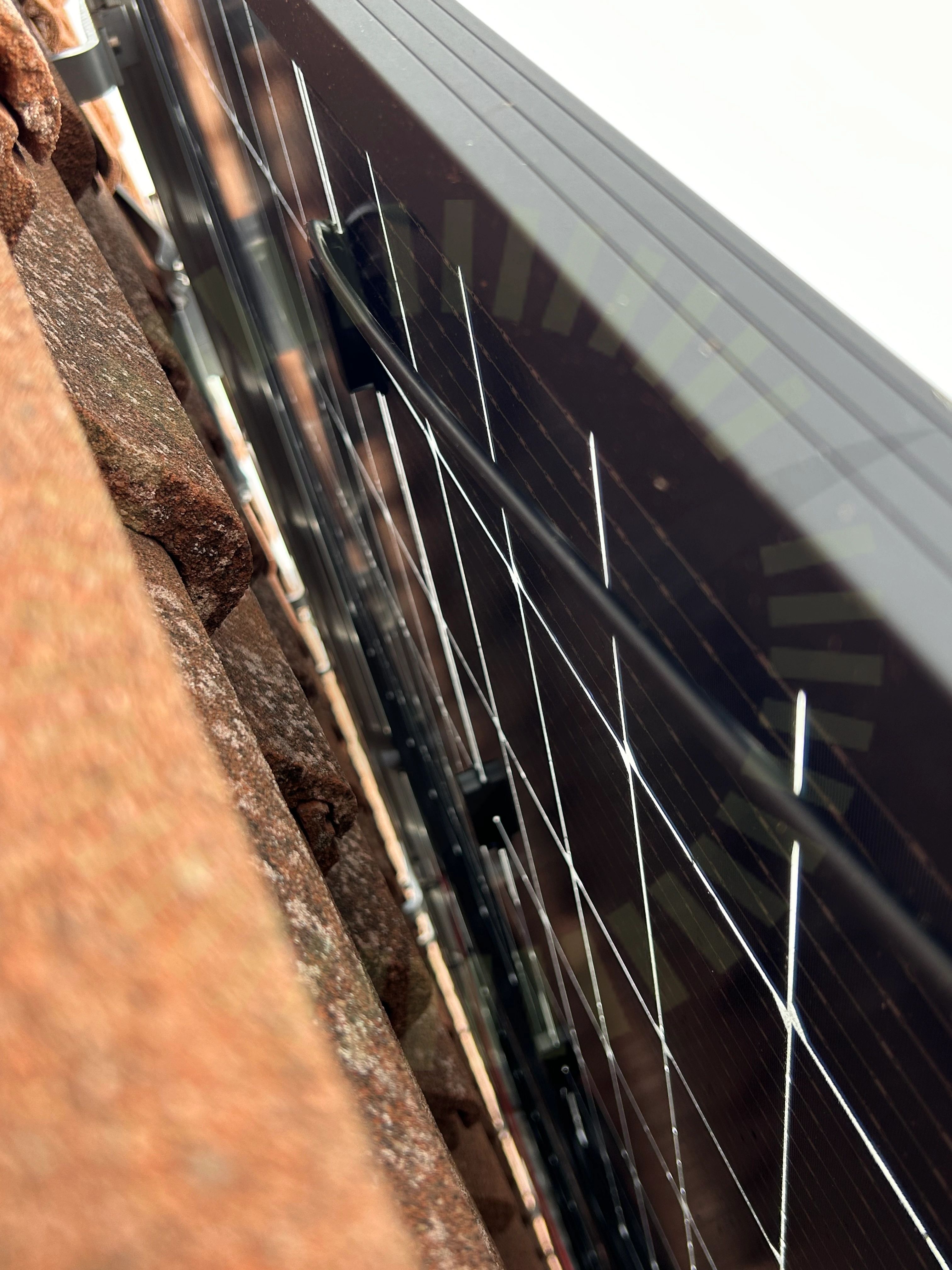

2.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/15

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/38

3.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

36/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Genomföringar

K2: SingleRail: CrossHook 3S

Anmärkningar

3/26

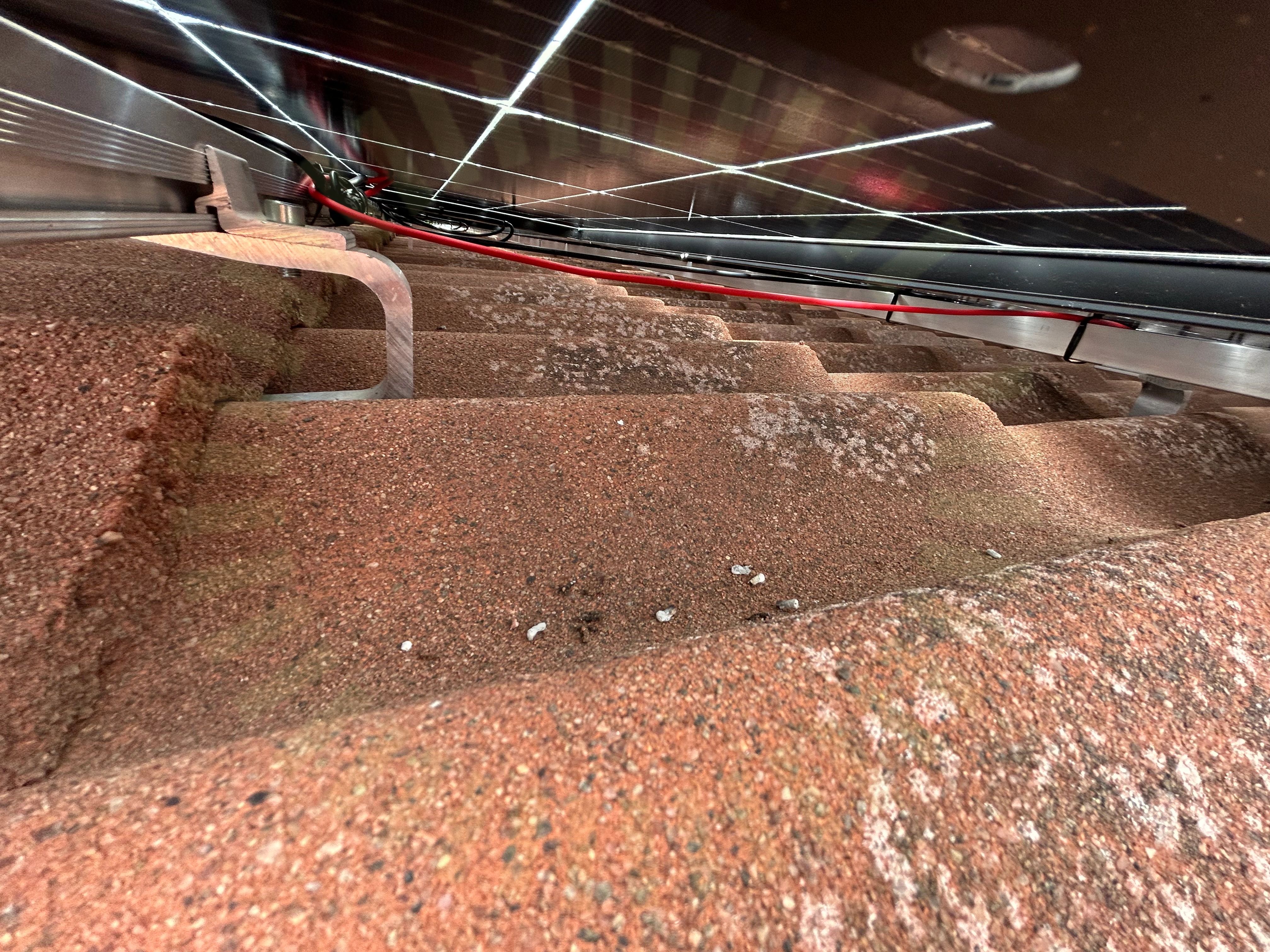

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

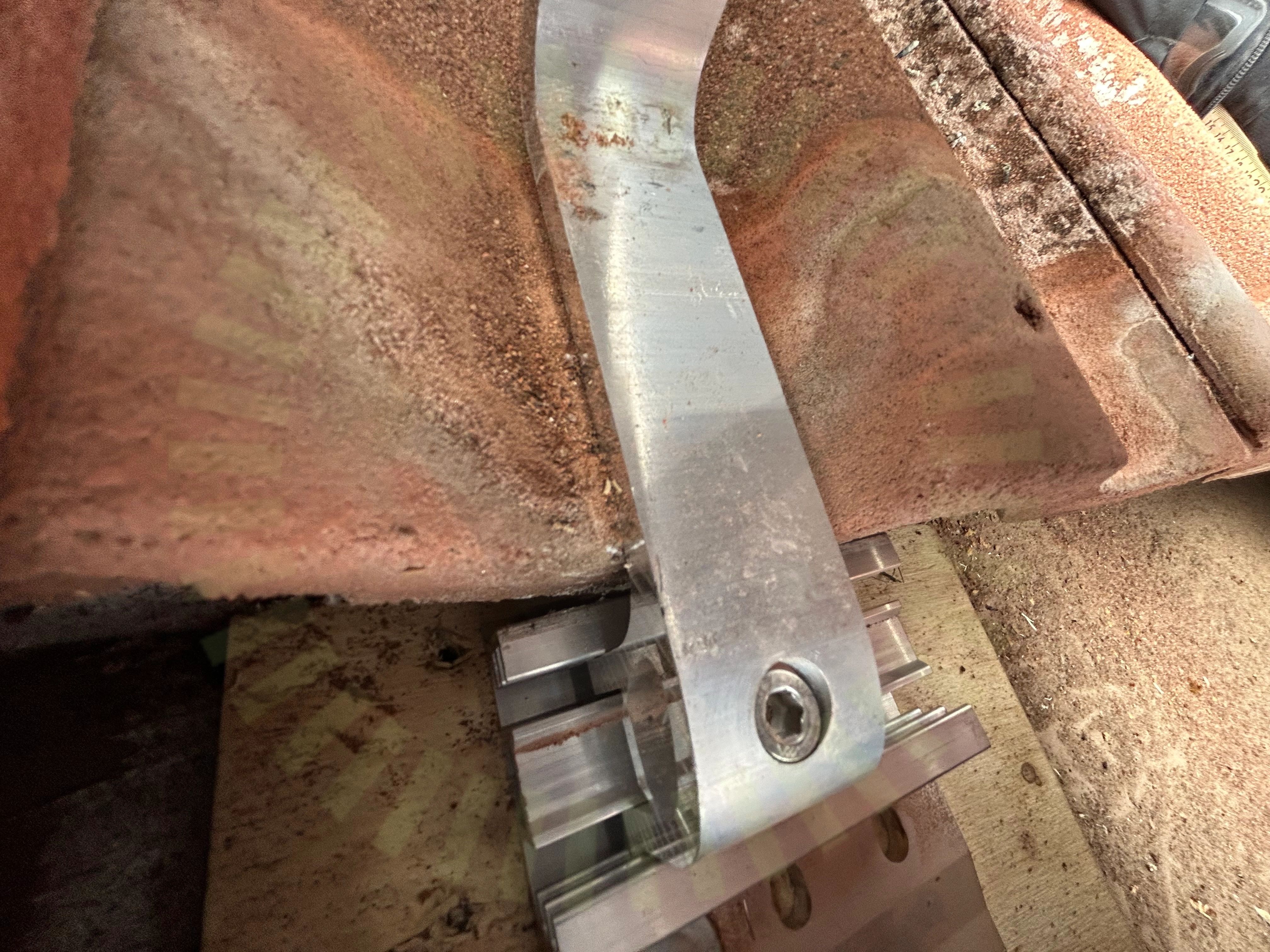

4.2 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

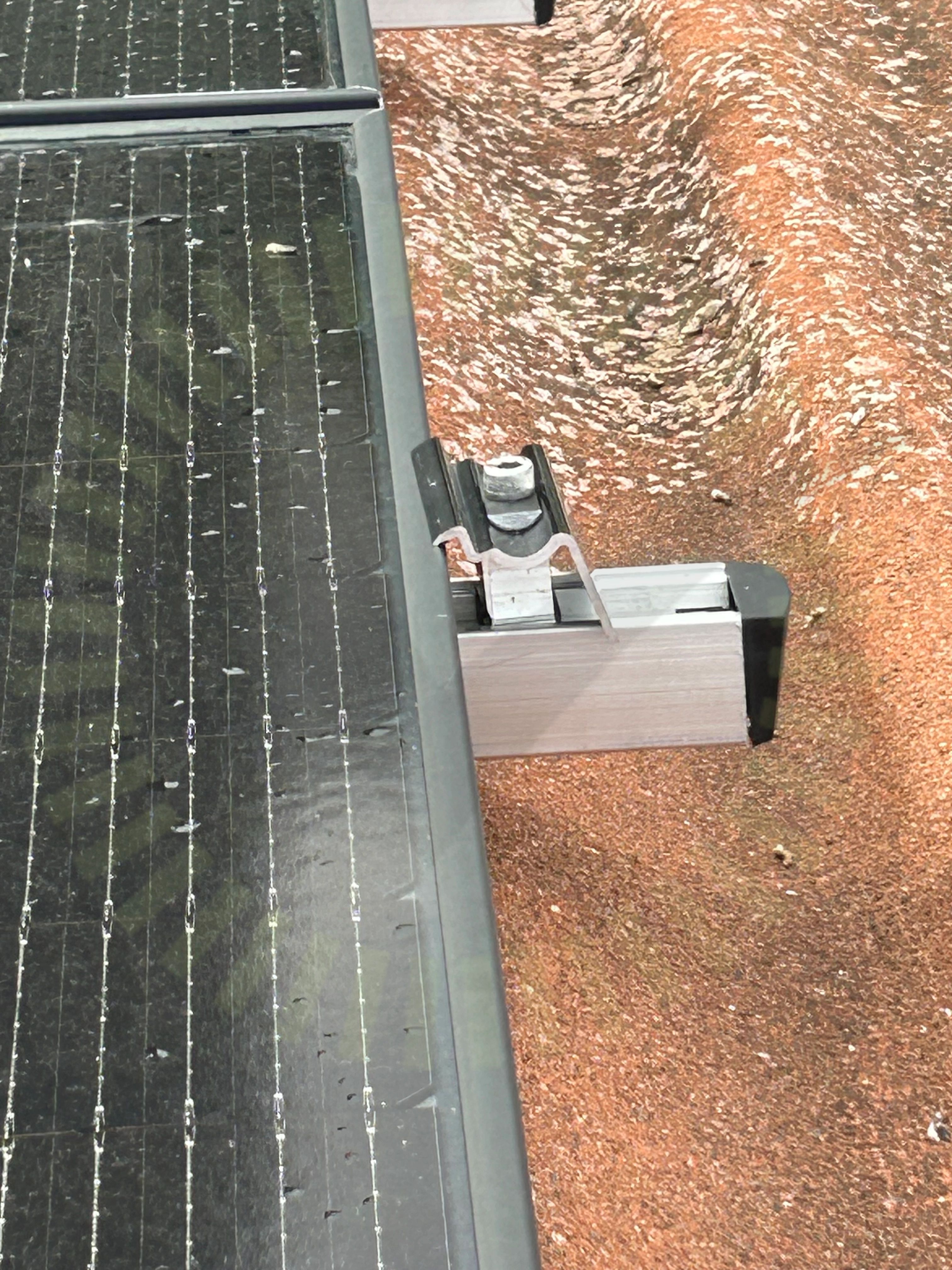

4.3 Ändklämmor

Inte godkänd

Ändklämman ligger inte korrekt mot panelen. Överlappningen blir undermålig.

Godkända kontrollpunkter

22/26

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokVäderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Anmärkningar

1/7

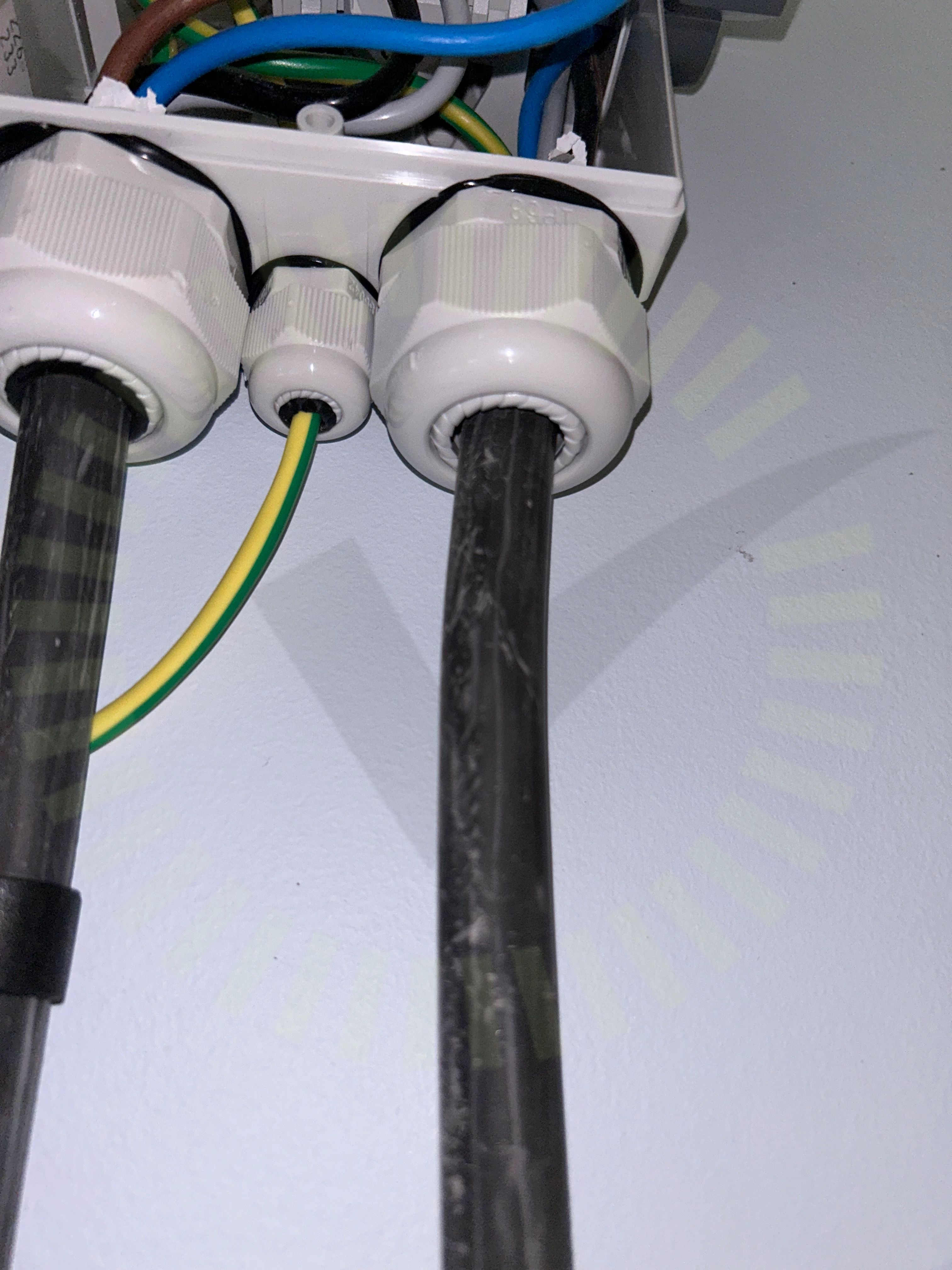

6.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

AnslutningBöjradieEgenskaperInfästningPlaceringYttre påverkan

Undercentral

Anmärkningar

1/6

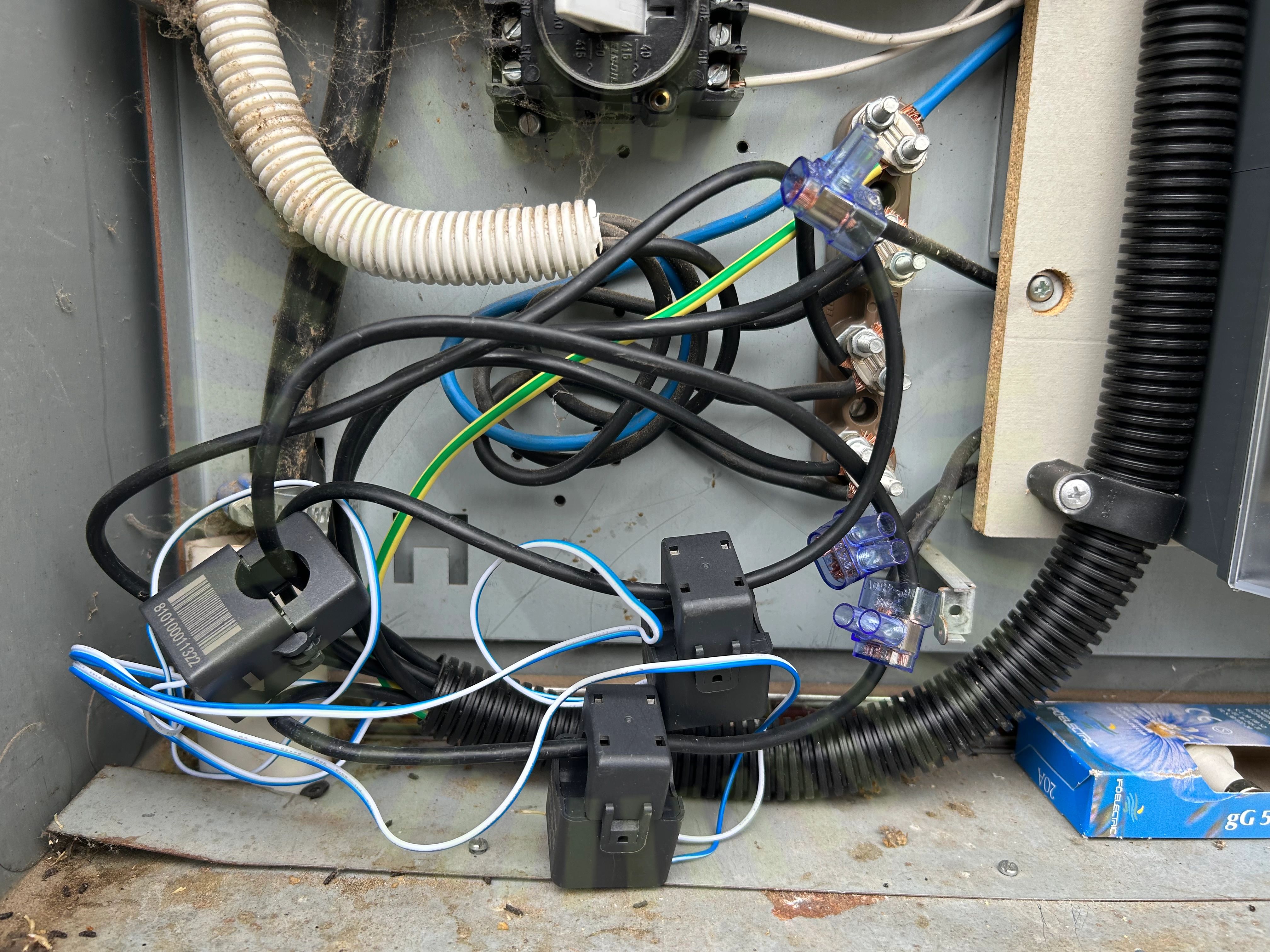

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring
