Besiktningsrapport

8.7

Installation genom

Skandica Solar

Datum

26 augusti 2024

Ort

Hisings Backa, Västra Götalands län

DC Kontakter

Förskruvning

Anslutning växelriktare

+ 3

89% godkända

11% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: DTSU666

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Bärläkt (24)Tak 1, Trina: TSM-NEG9RC.27 (14)Undercentral (6)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. All dokumentation saknas.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Smartmätare

Godkända kontrollpunkter

4/4

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/24

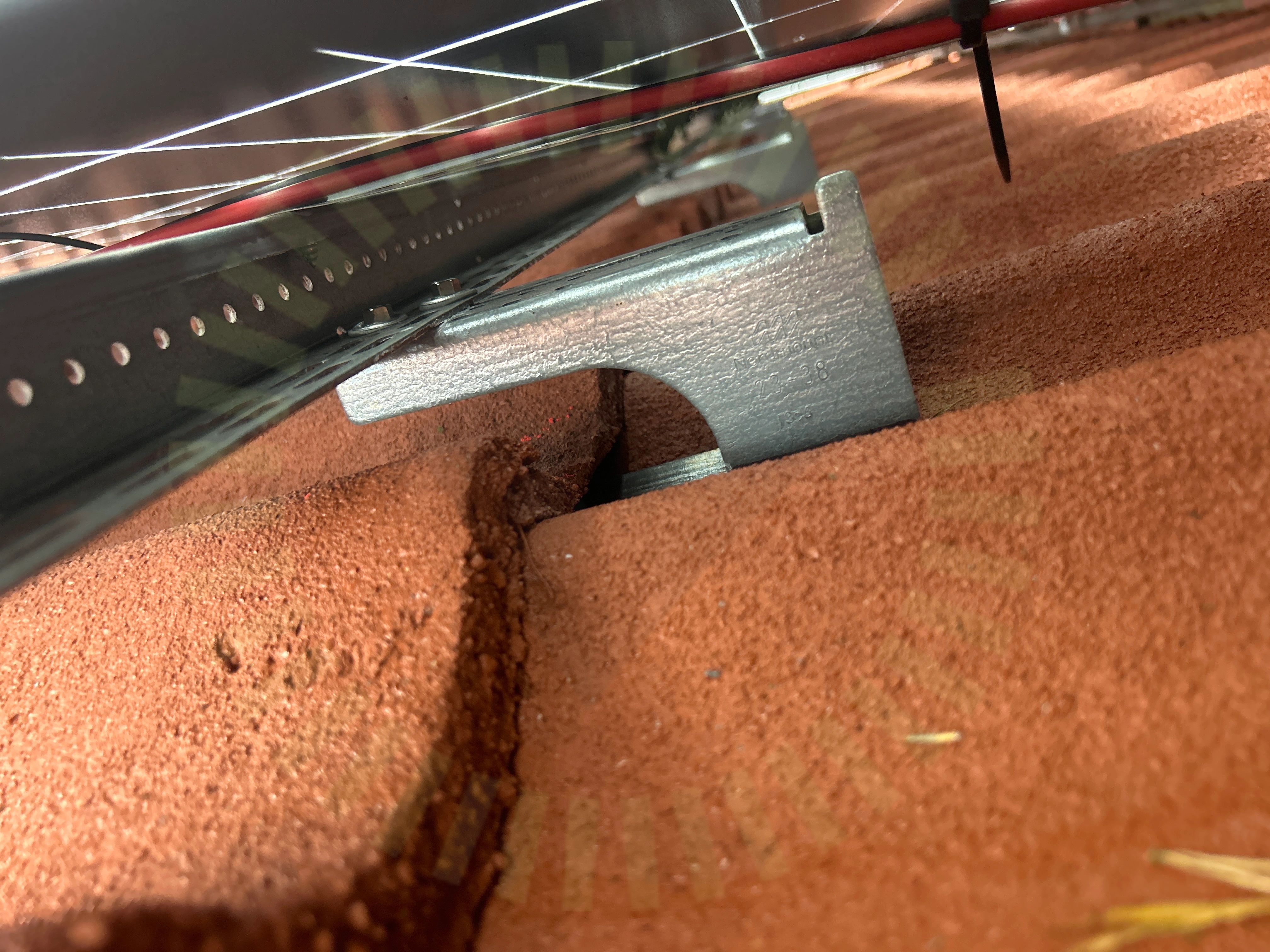

4.1 Skenornas infästning

Inte godkänd

Skenor infästa i takkrokens yttersta hålbild.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

Använd skruv

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/14

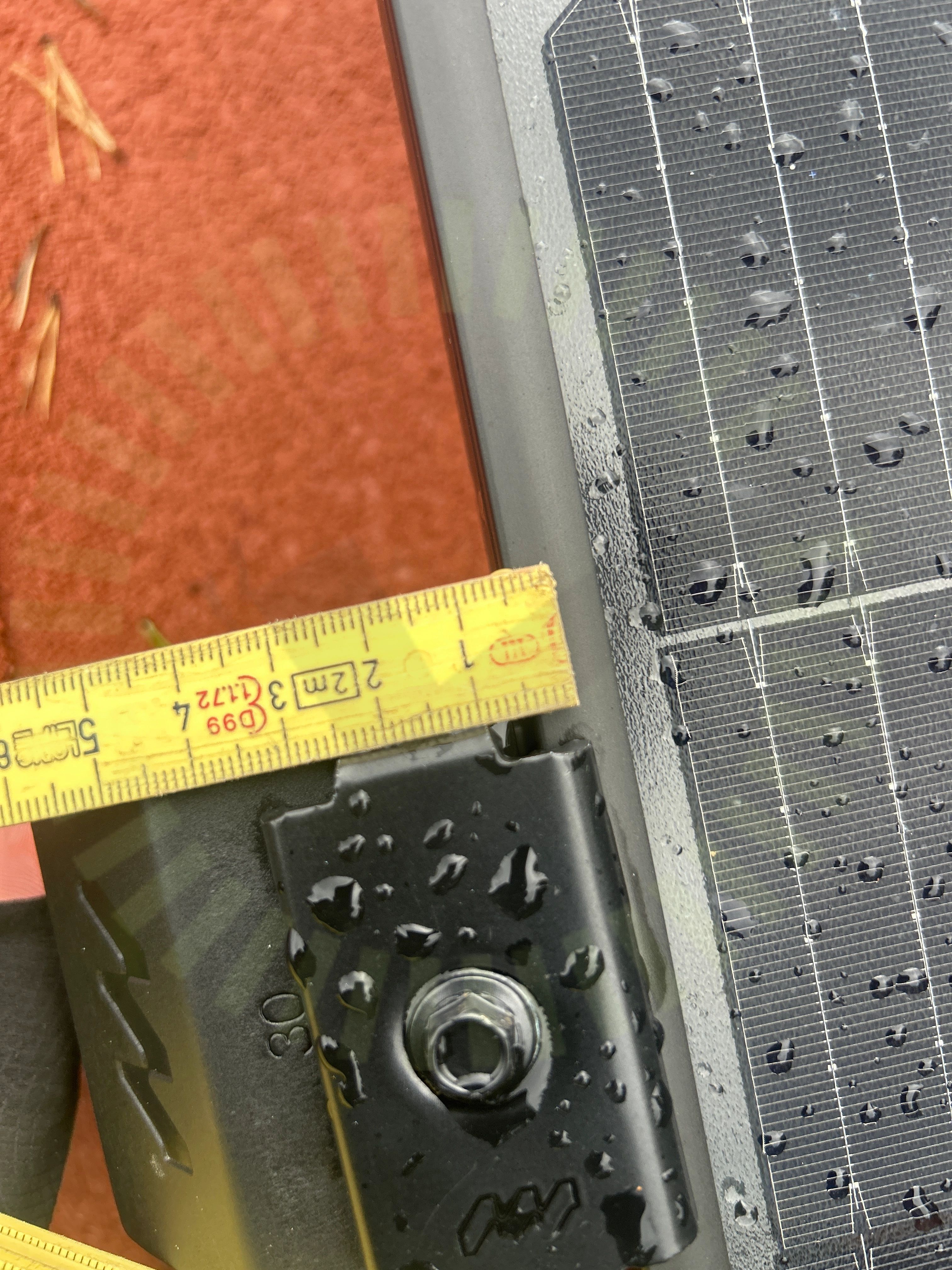

5.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

Godkända kontrollpunkter

13/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/37

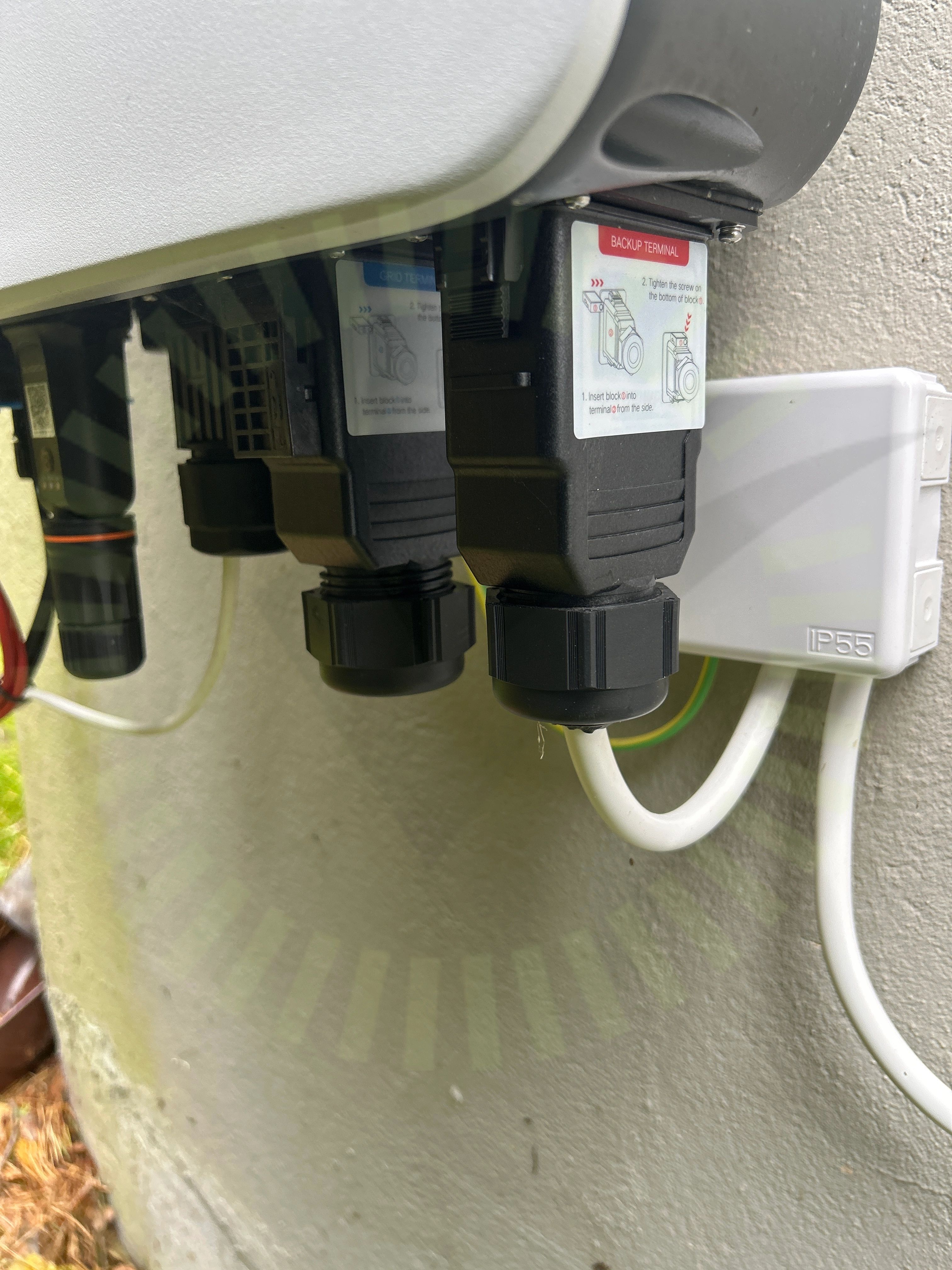

8.1 Anslutning växelriktare

Inte godkänd

Växelriktare är inkopplad i fel anslutning.

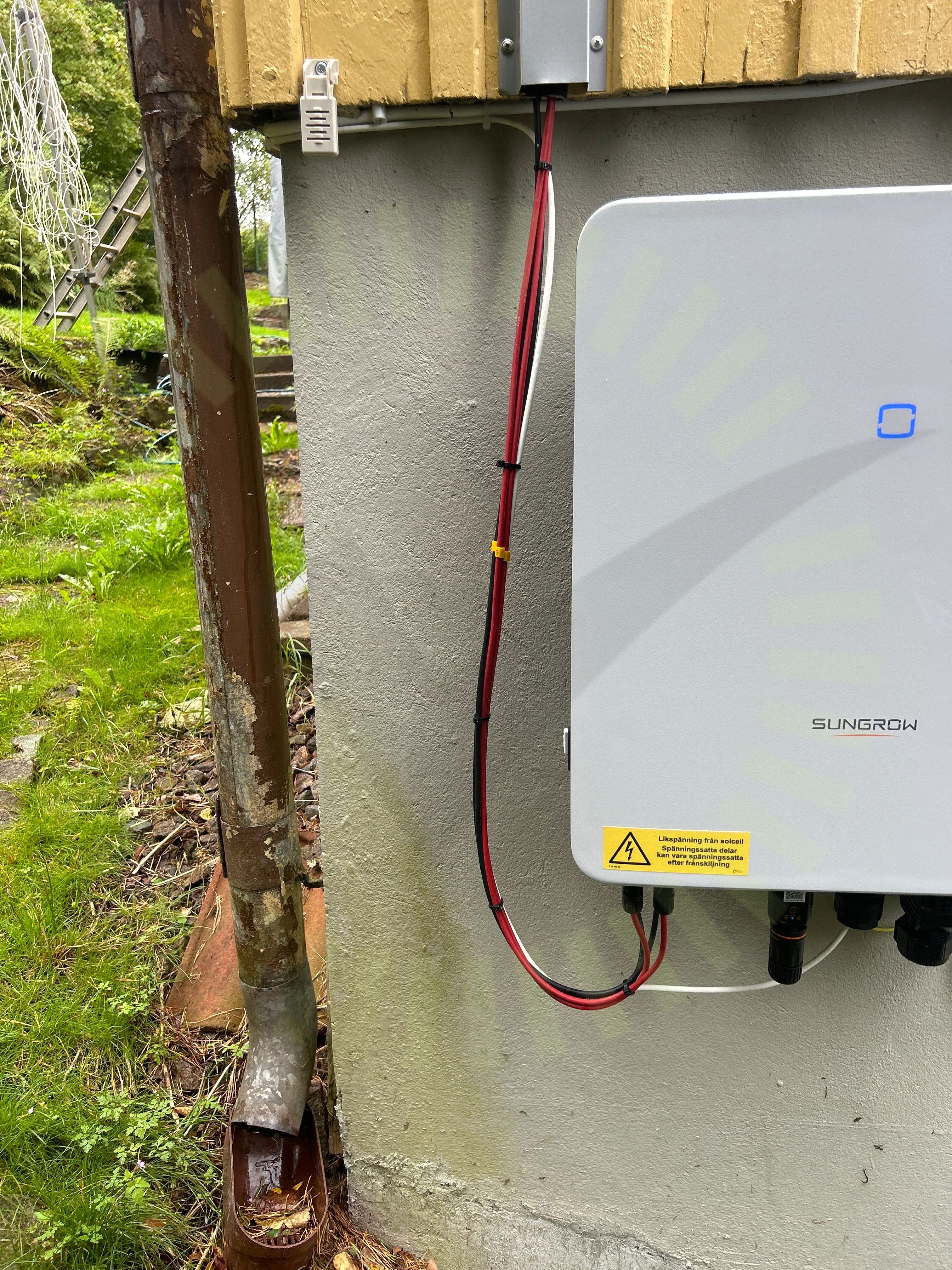

8.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

8.3 DC Kontakter

Inte godkänd

Kontakter är bottnade och packning är skadad.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

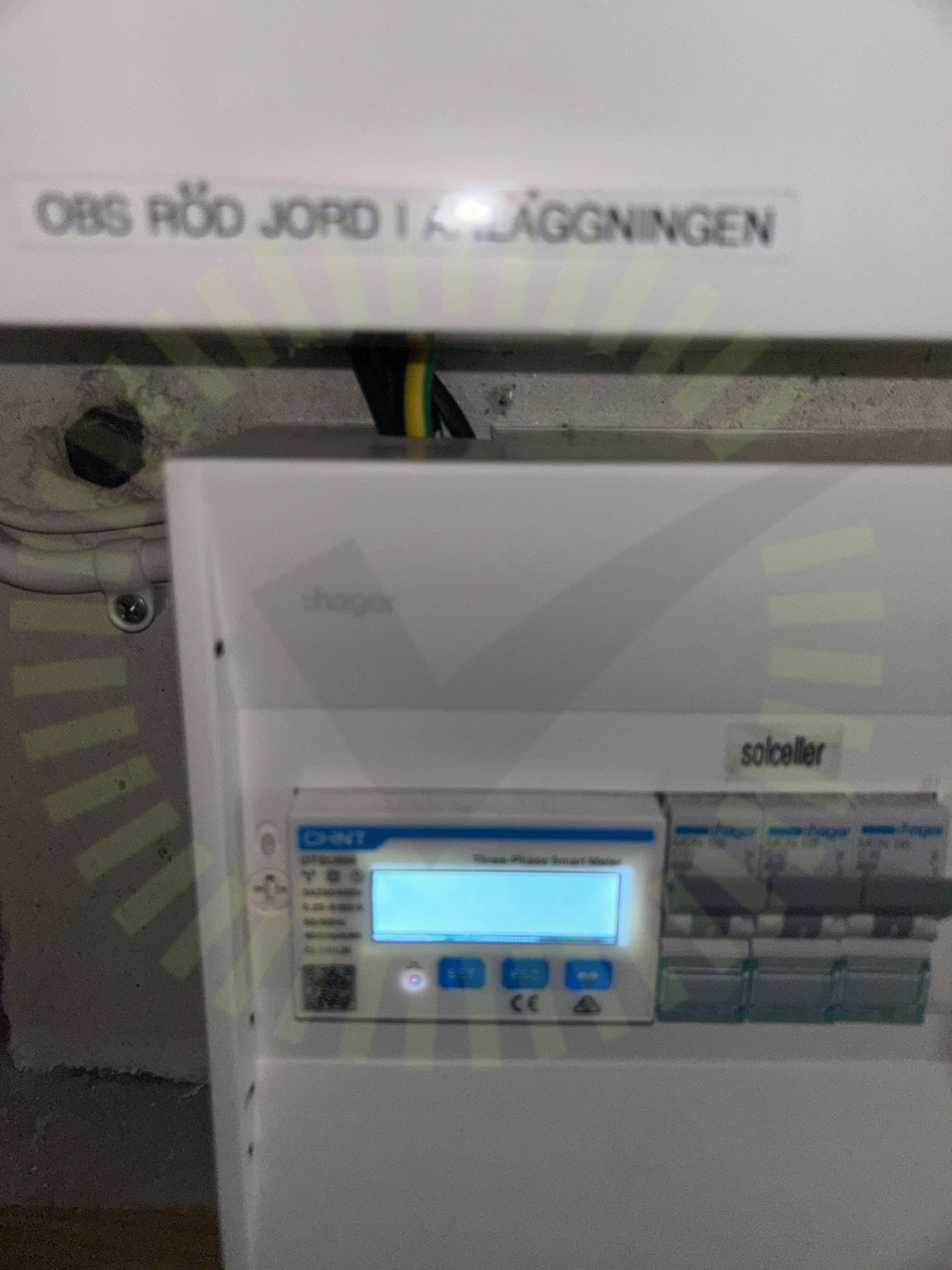

8.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

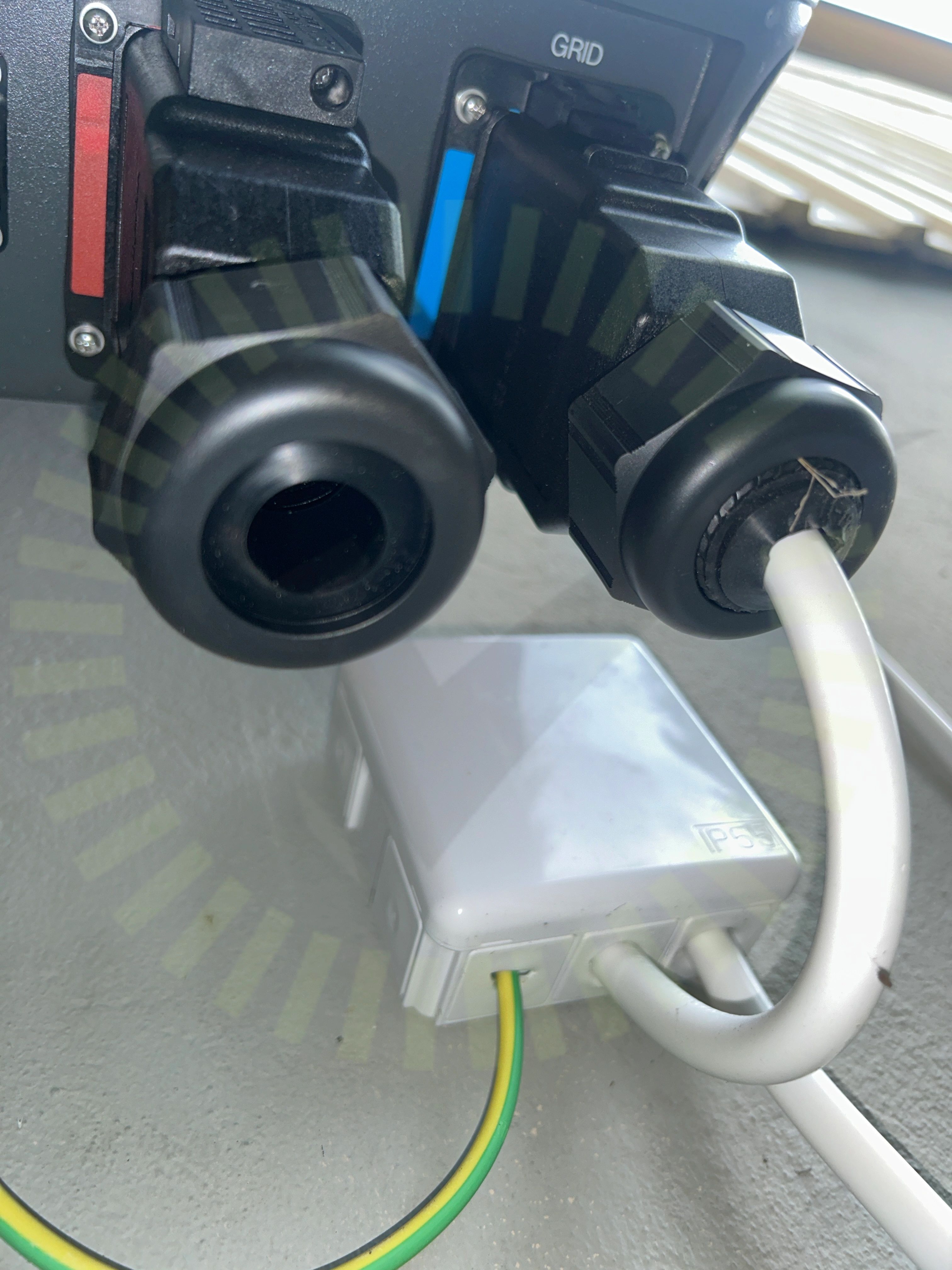

8.5 Förskruvning

Inte godkänd

Ej använd förskruvning är ej tätad.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

Godkända kontrollpunkter

30/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/37

DC Max Spänning

Strängdesign
