Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Decasol

Datum

3 juli 2023

Ort

Eksjö, Jönköpings län
Beröringsskydd
Säkerhetsavstånd
Skenans utstick för klämma
82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/26

3.1 Takkrokarnas CC

Rekommendation

Max cc avstånd på garage är 491 mm enligt Lastberäkning. ESDEC godkänner +100 mm avvikelse. Uppmätt 600 mm, mindre avvikelse.

Snö- och vindlastberäkning

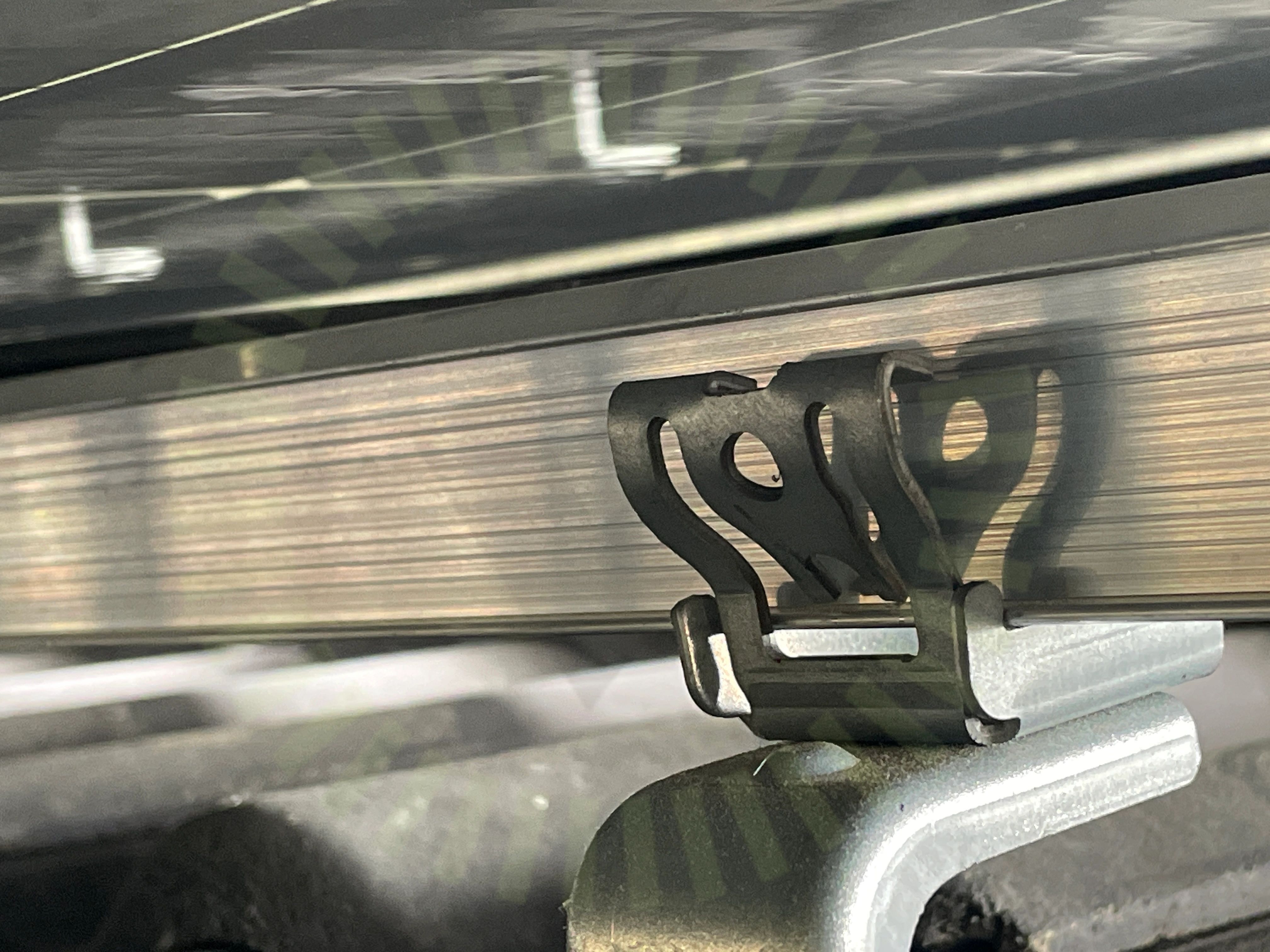

Skenornas infästning

3.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

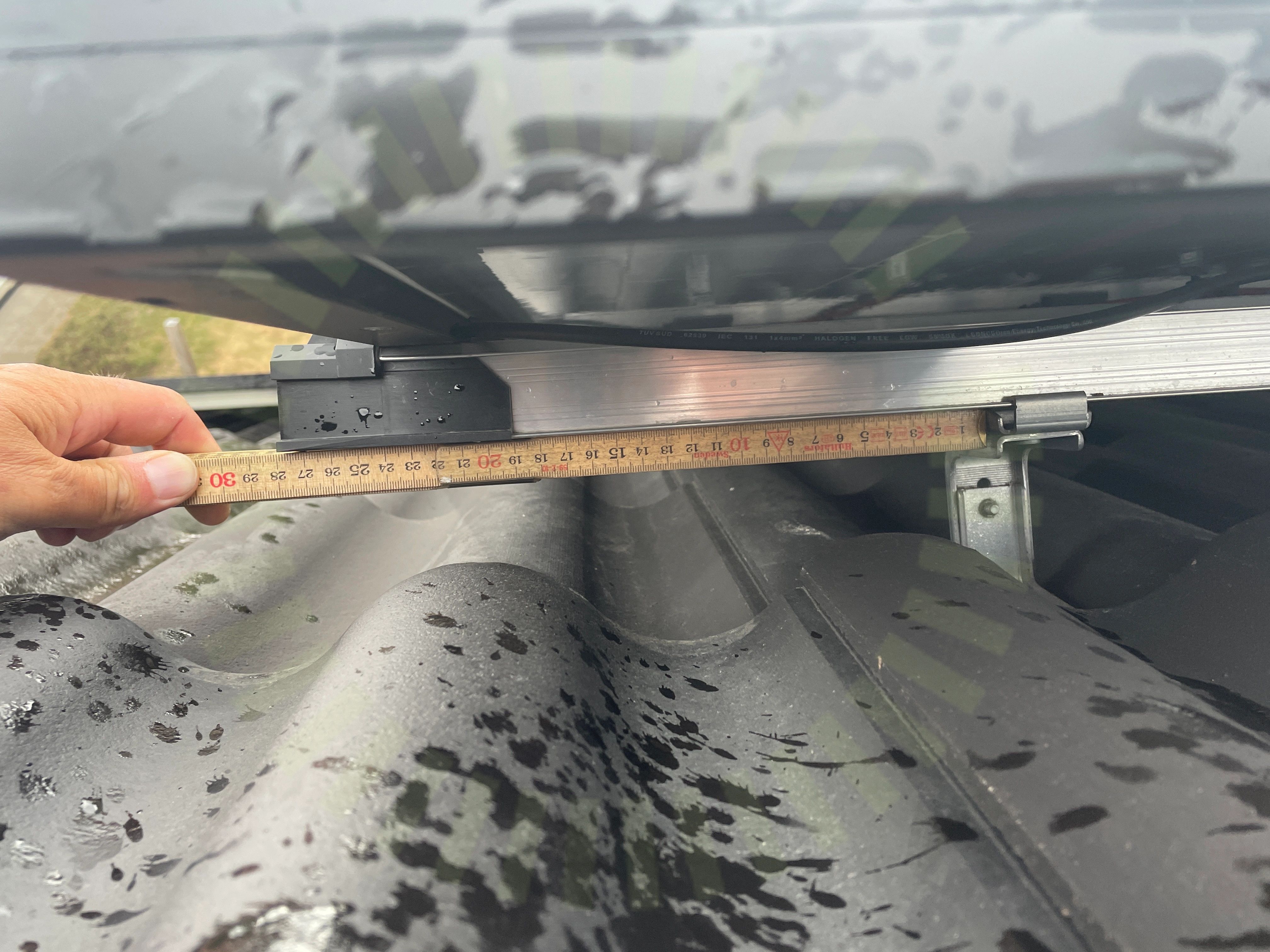

Skenornas överhäng

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

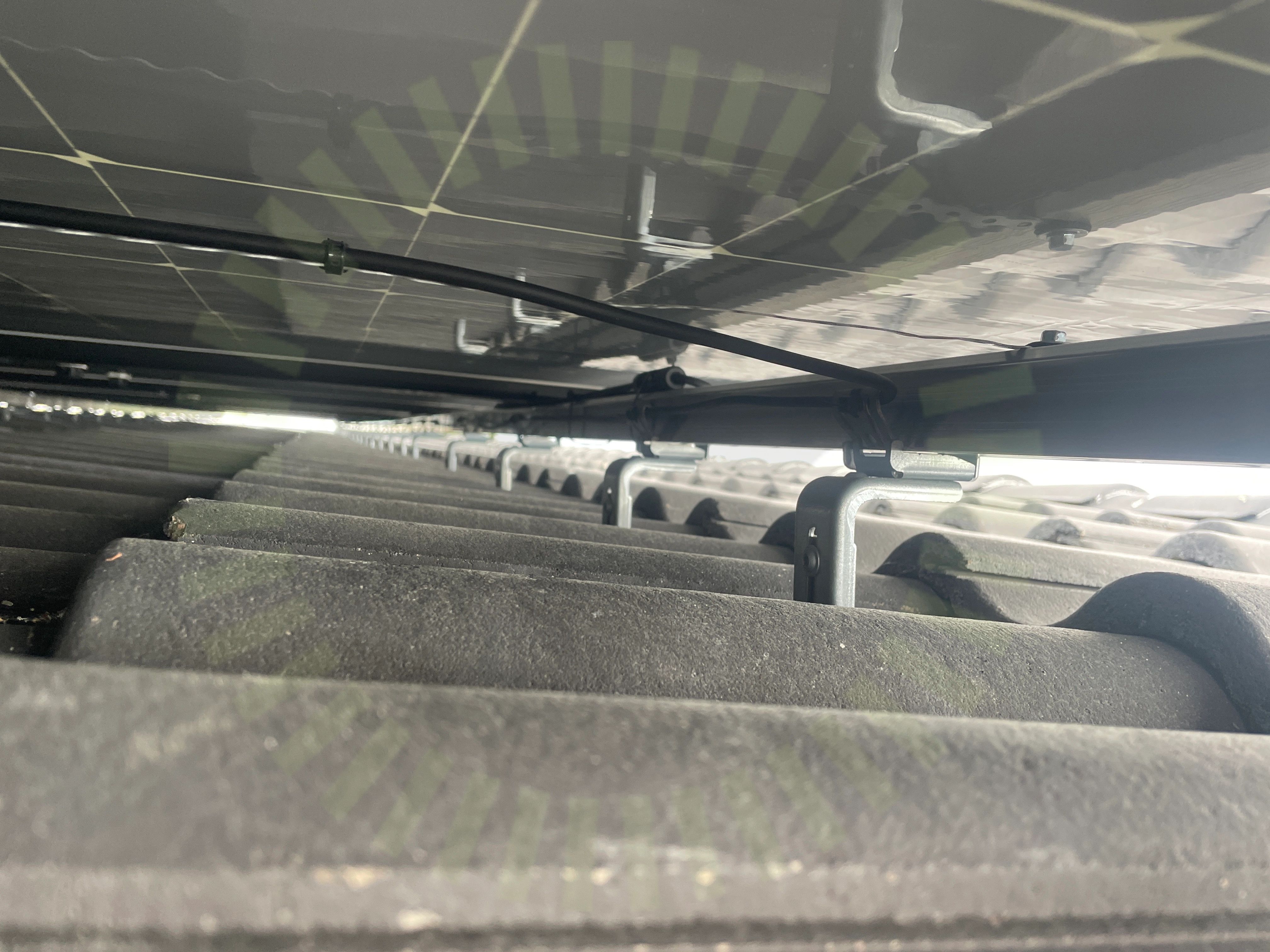

DC kabel förläggning

3.4 DC kabel förläggning

Inte godkänd

DC kabel förlagd så skav kan uppstå vid vibration orsakad av vind. Avser både förläggning runt patentbandets kant och hörnet på clickfäste. Ok med kabel rakt bakom clickfästet enligt tillverkarens anvisningar

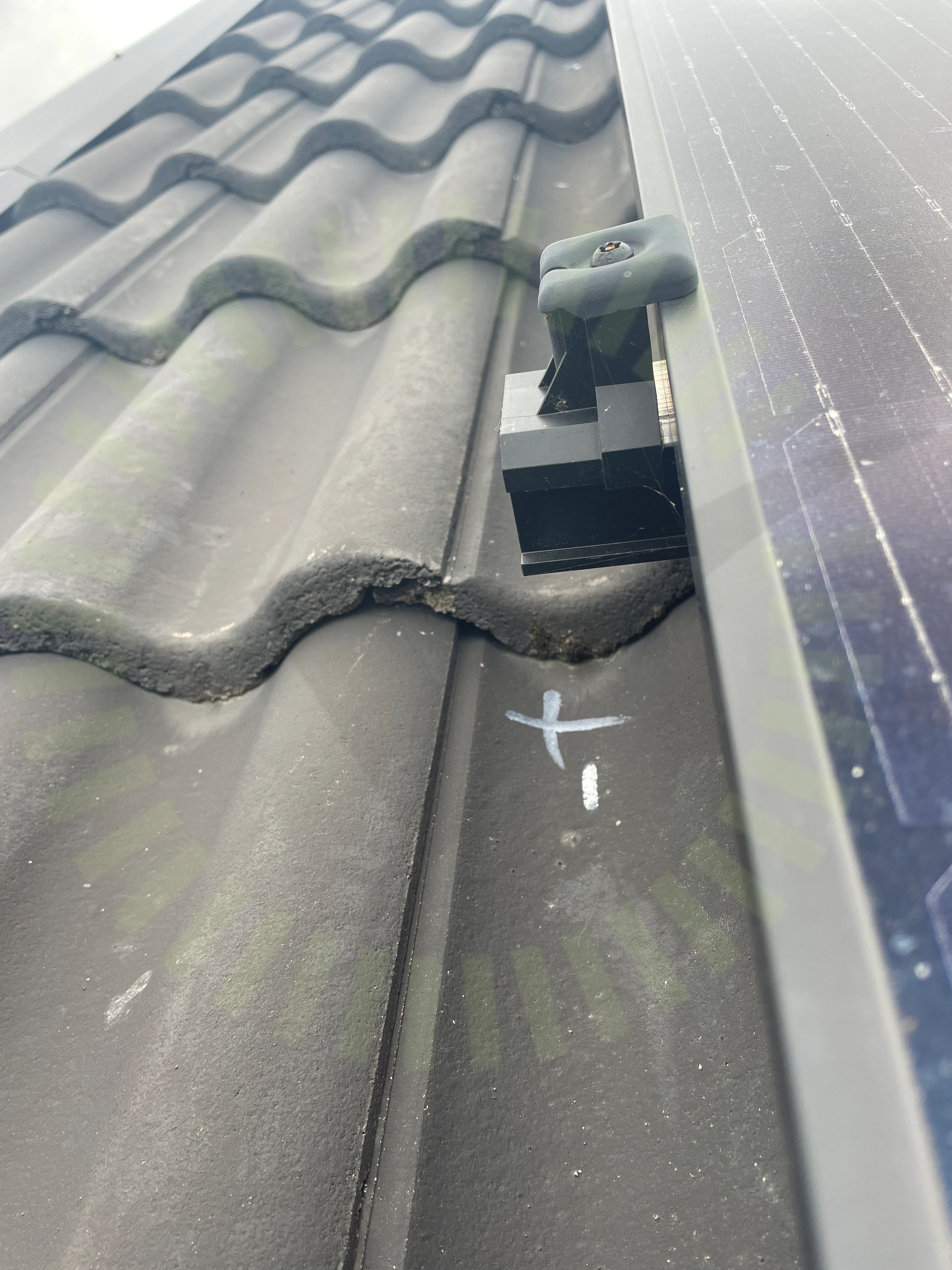

Skenans utstick för klämma

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

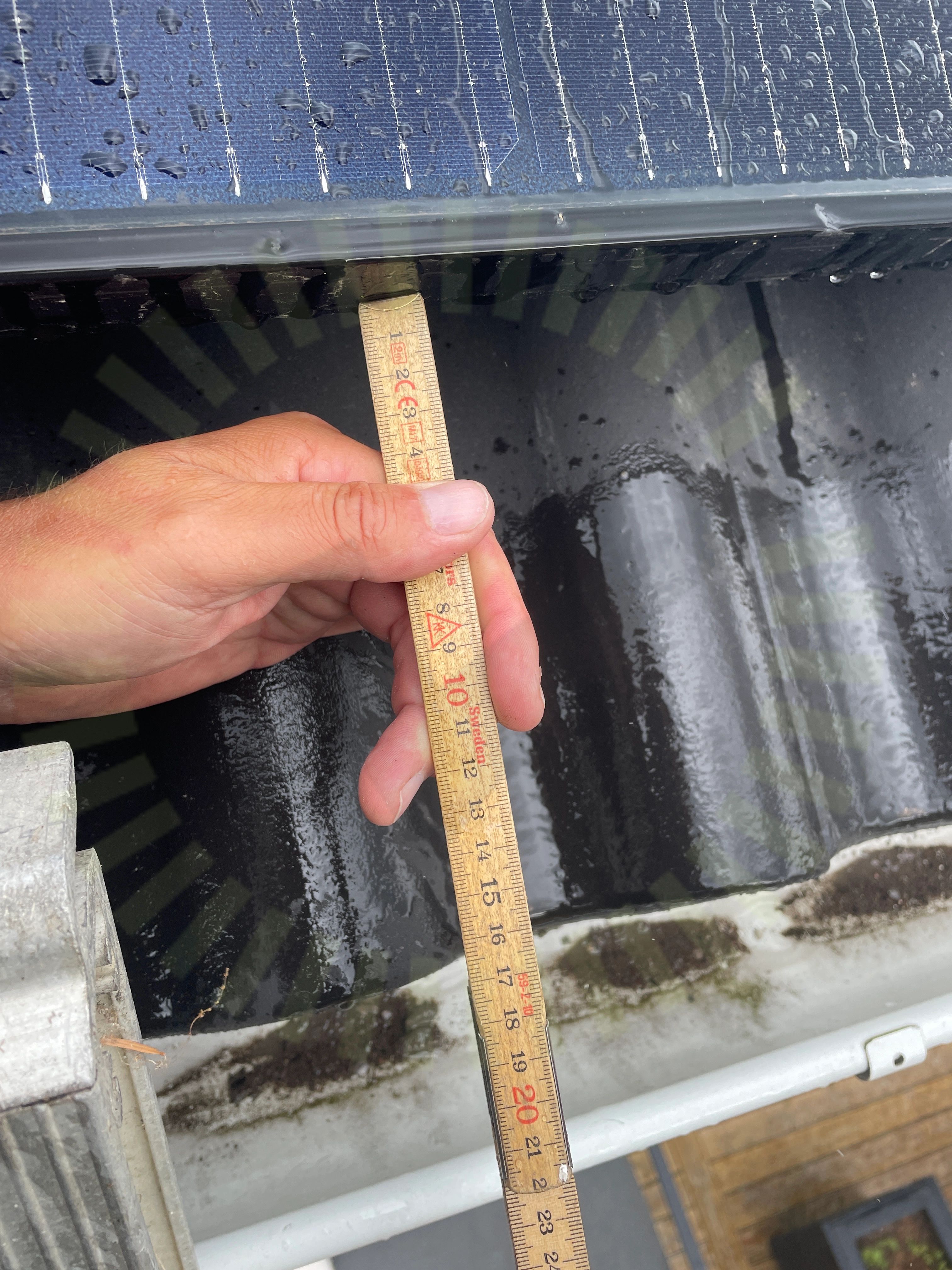

Säkerhetsavstånd

3.6 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

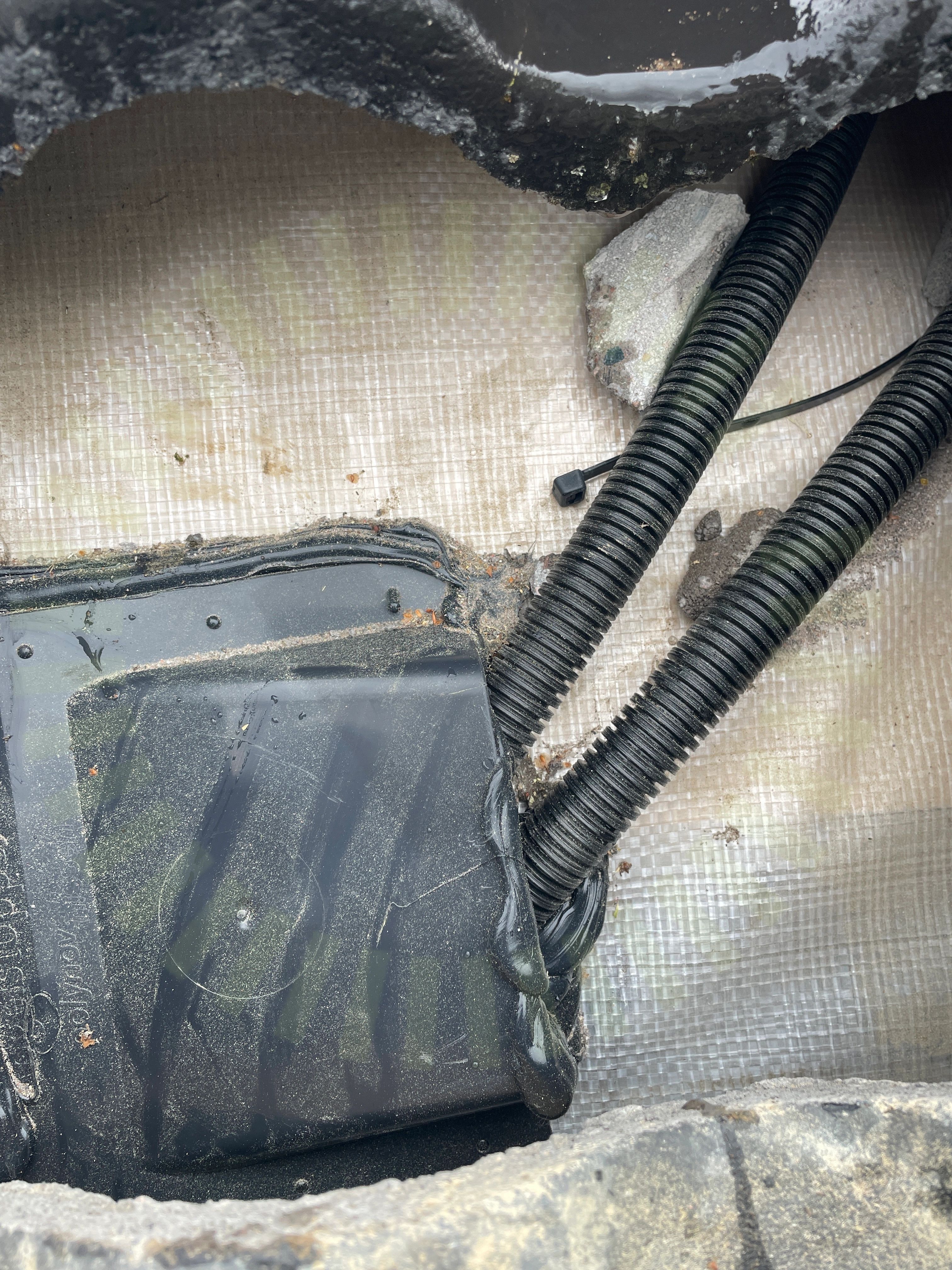

Takgenomföring

3.7 Takgenomföring

Inte godkänd

Mögelstopper felvänd. Leder ner ev vatten i genomföringen

Godkända kontrollpunkter

19/26
DräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/16

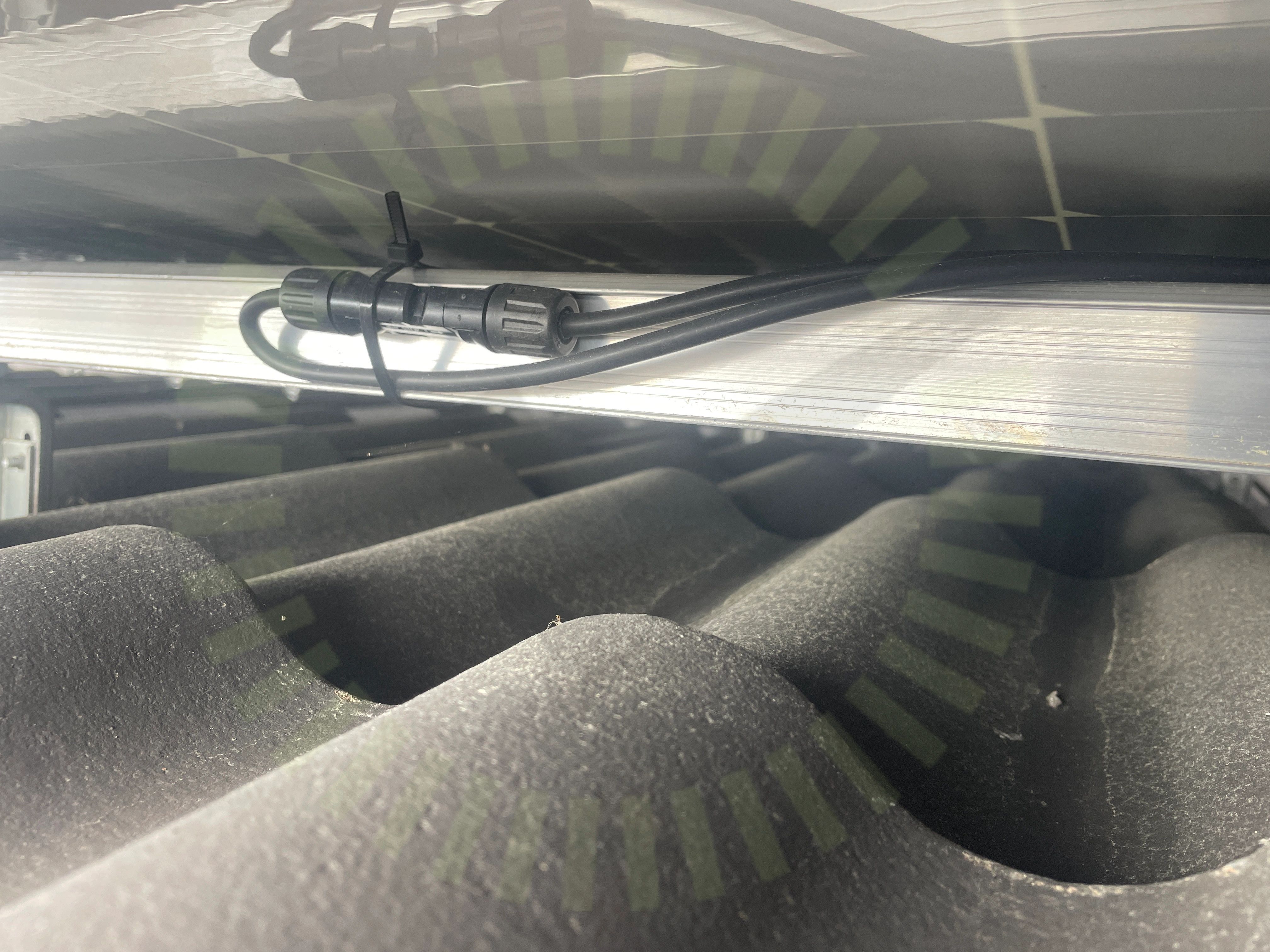

Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711 (se_en)

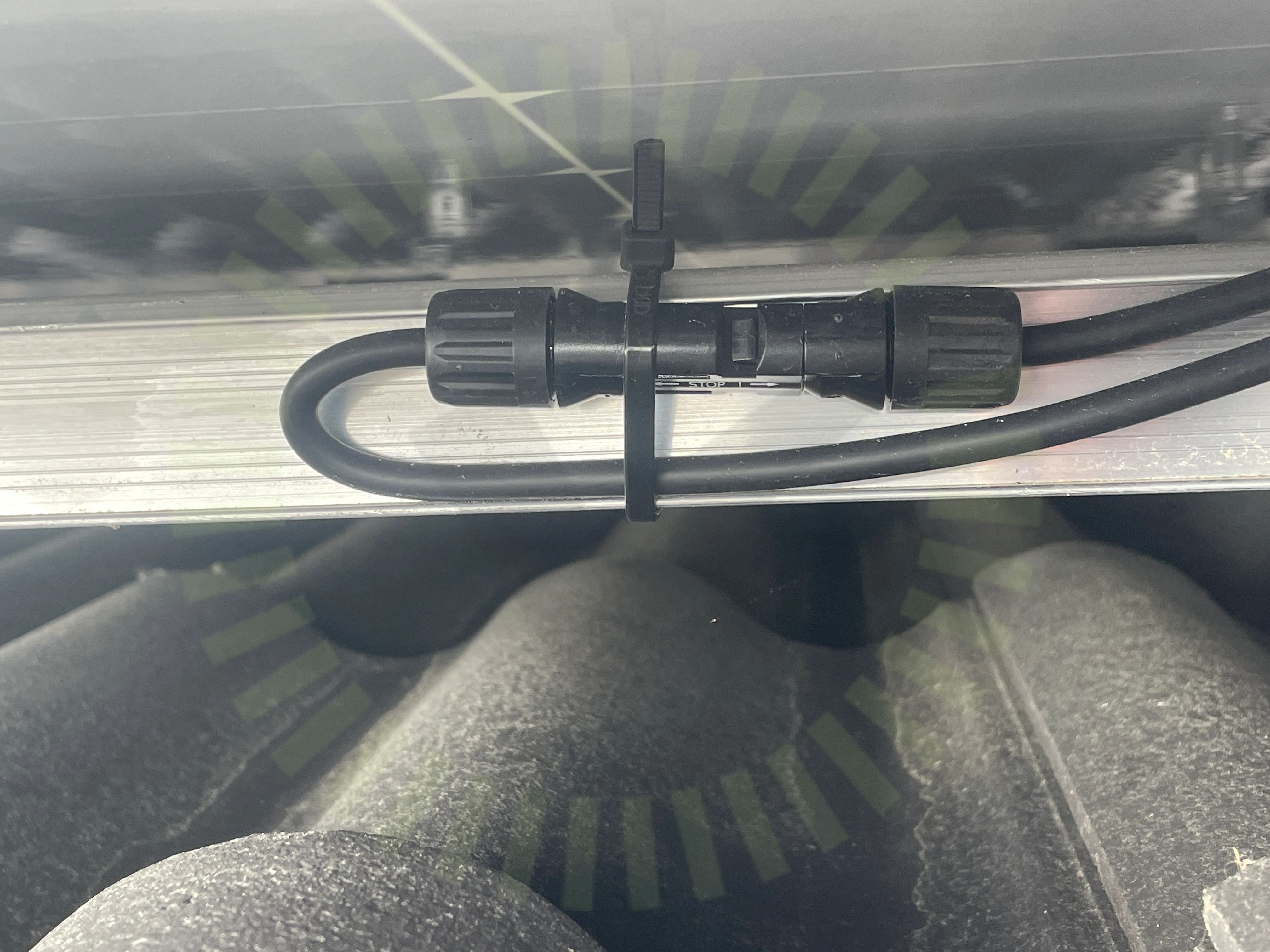

Panelkablagets böjradie

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie, får ej understiga 43 mm

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

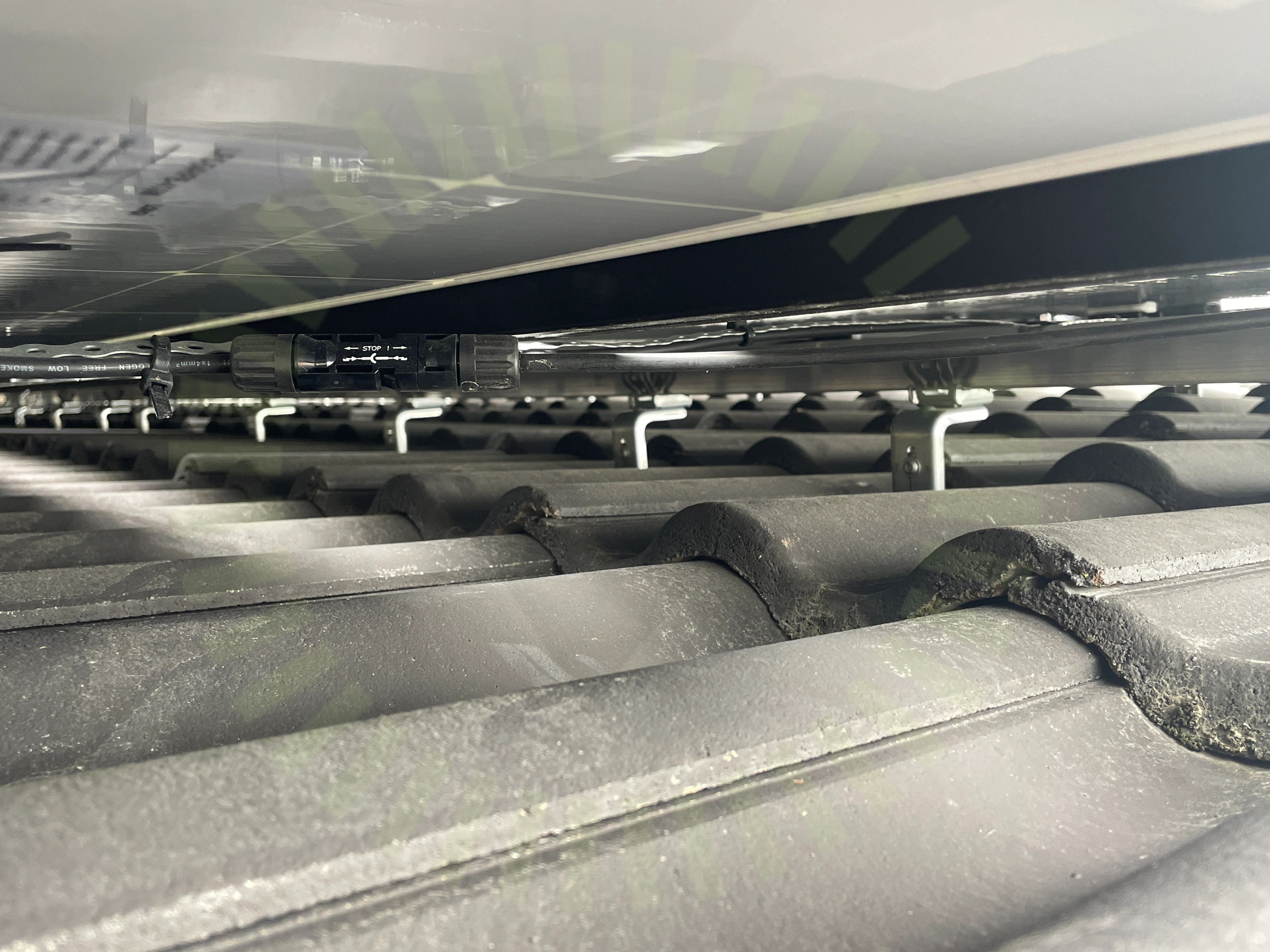

Stress på kontakter

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Varselmärkning

Anmärkningar

1/5

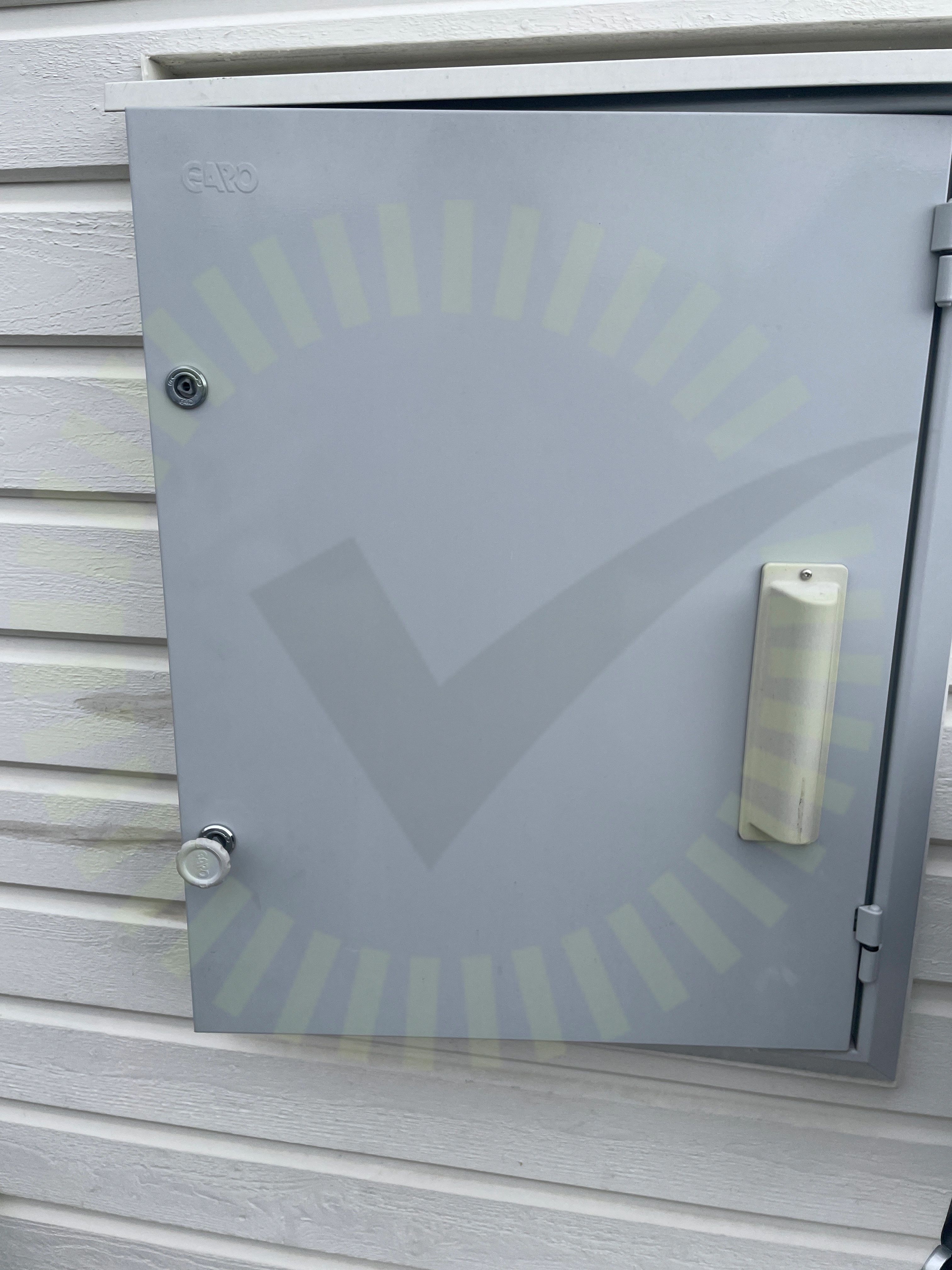

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/36

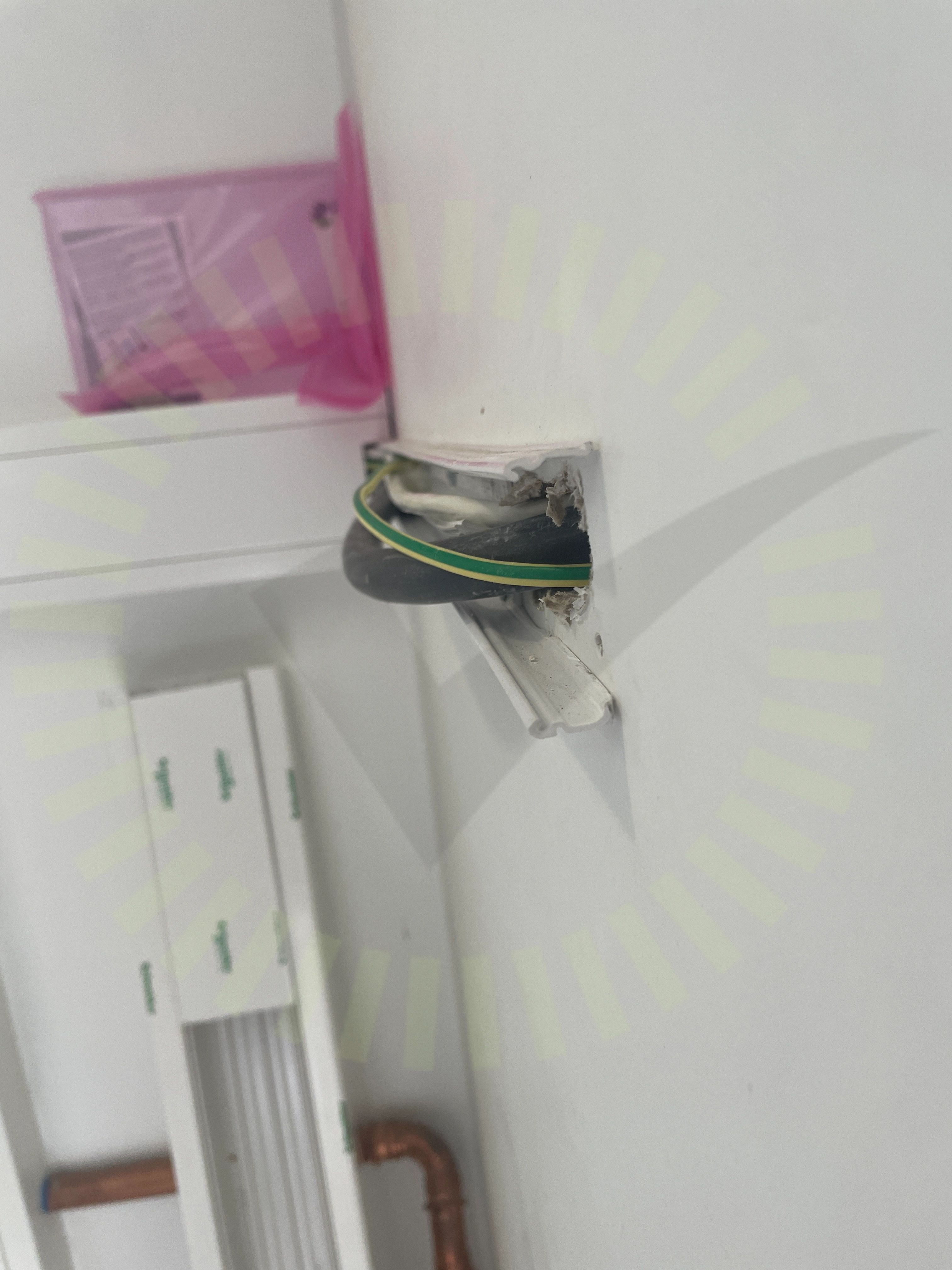

AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

Kabelkanal för liten. Locket har lossnat

Beröringsskydd

6.2 Beröringsskydd

Inte godkänd

Beröringsskydd brister, risk för personskada

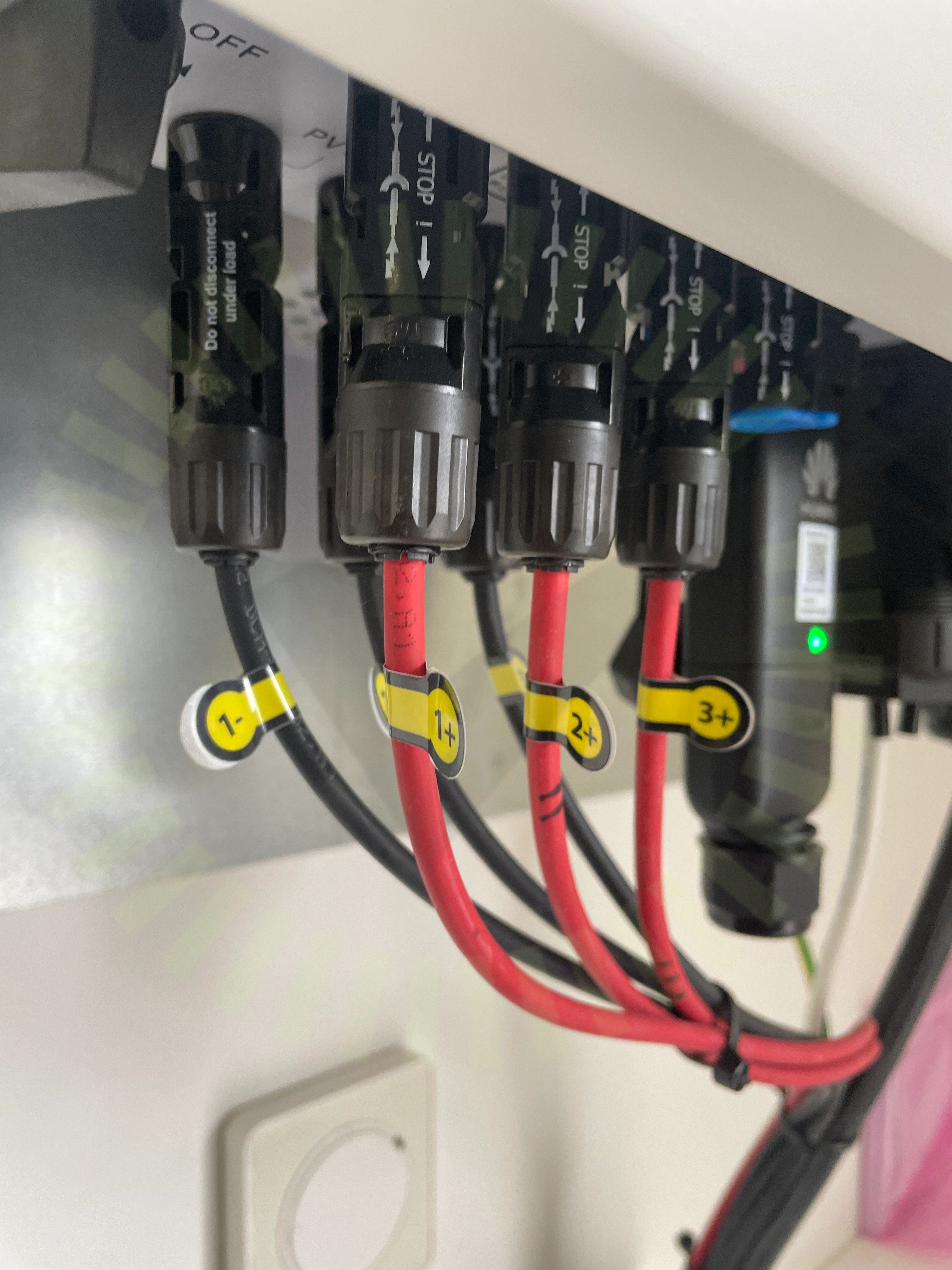

DC Kontakter anslutning

6.3 DC Kontakter anslutning

Inte godkänd

Kontakter bottnade

Staubli Assembly instructions MA231 (de_en)

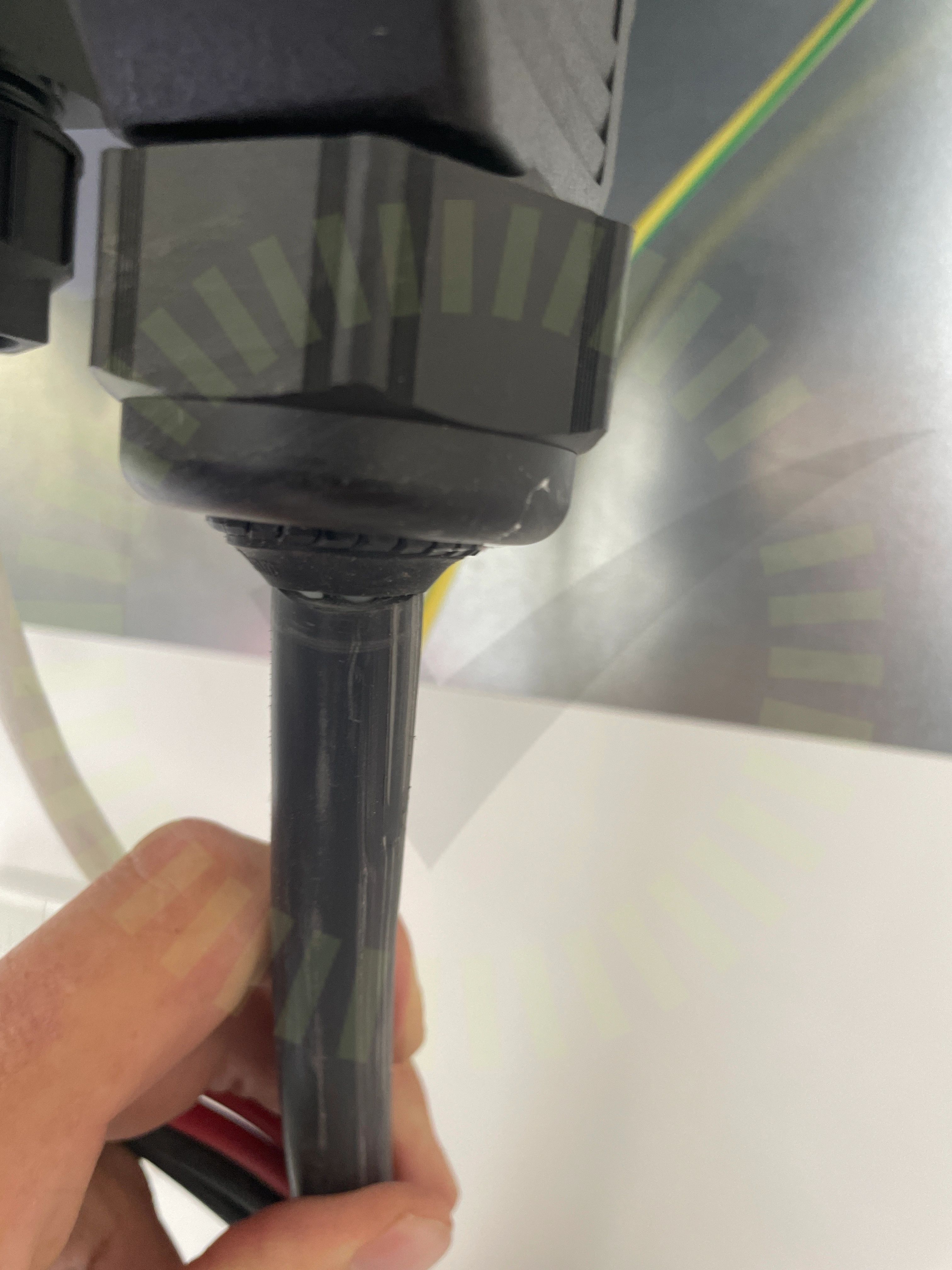

Förskruvning

6.4 Förskruvning

Inte godkänd

Kabel skalad innan den går in i förskruvning.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

6.5 Smartmätare

Inte godkänd

Installation av smartmätare är inte utförd korrekt. Först visade den felaktiga värden, nu syns inga värden i appen.

Tillverkarens anvisningar

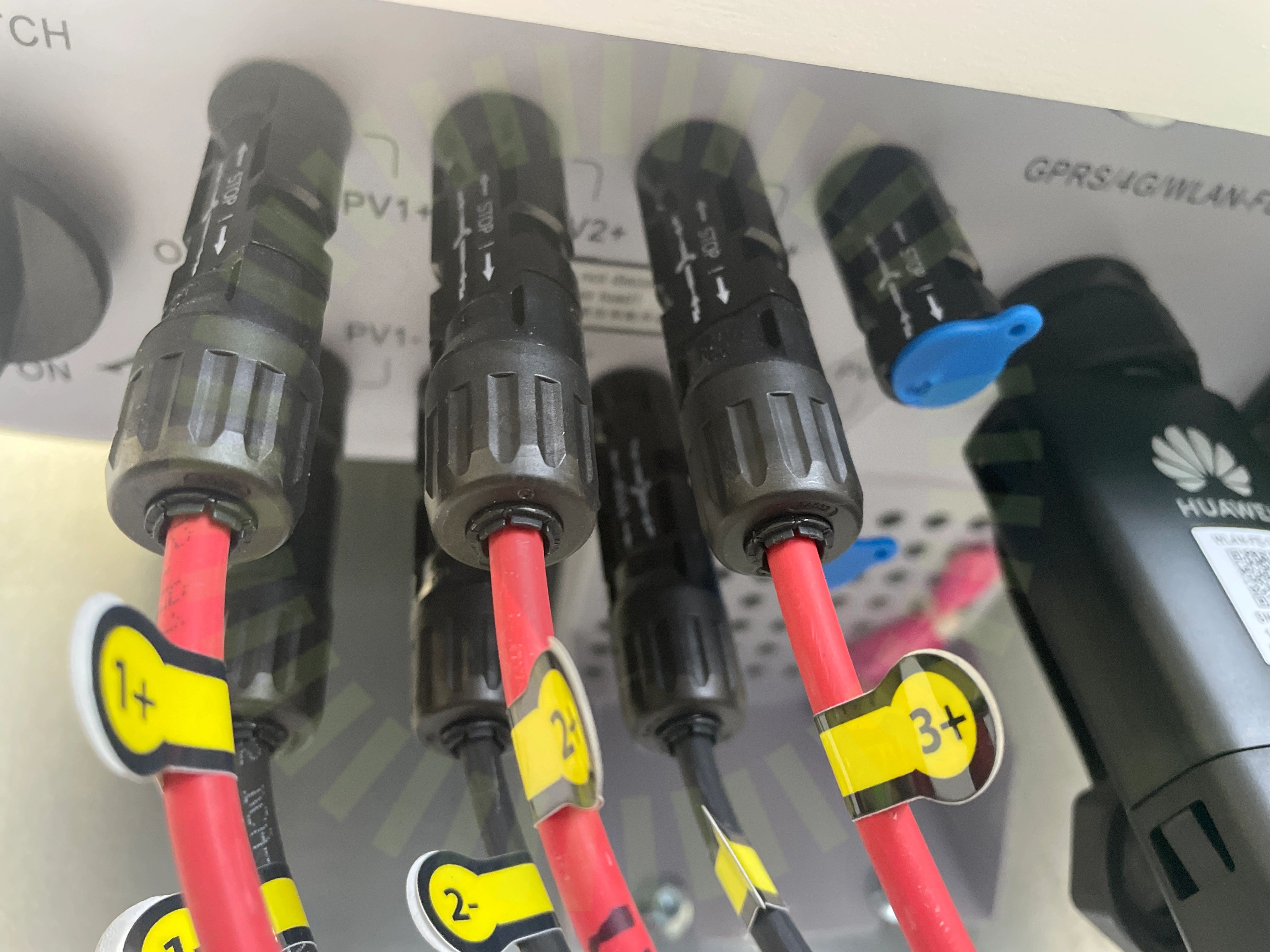

Strängdesign

6.6 Strängdesign

Inte godkänd

Strängar anslutna till MPPT1 har olika stränglängd och spänning. 13 respektive 18 paneler

Godkända kontrollpunkter

30/36
AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
