Besiktningsrapport

7.4

Installation genom

1KOMMA5°

Datum

15 februari 2023

Ort

Förslöv, Skåne län

Dragavlastade

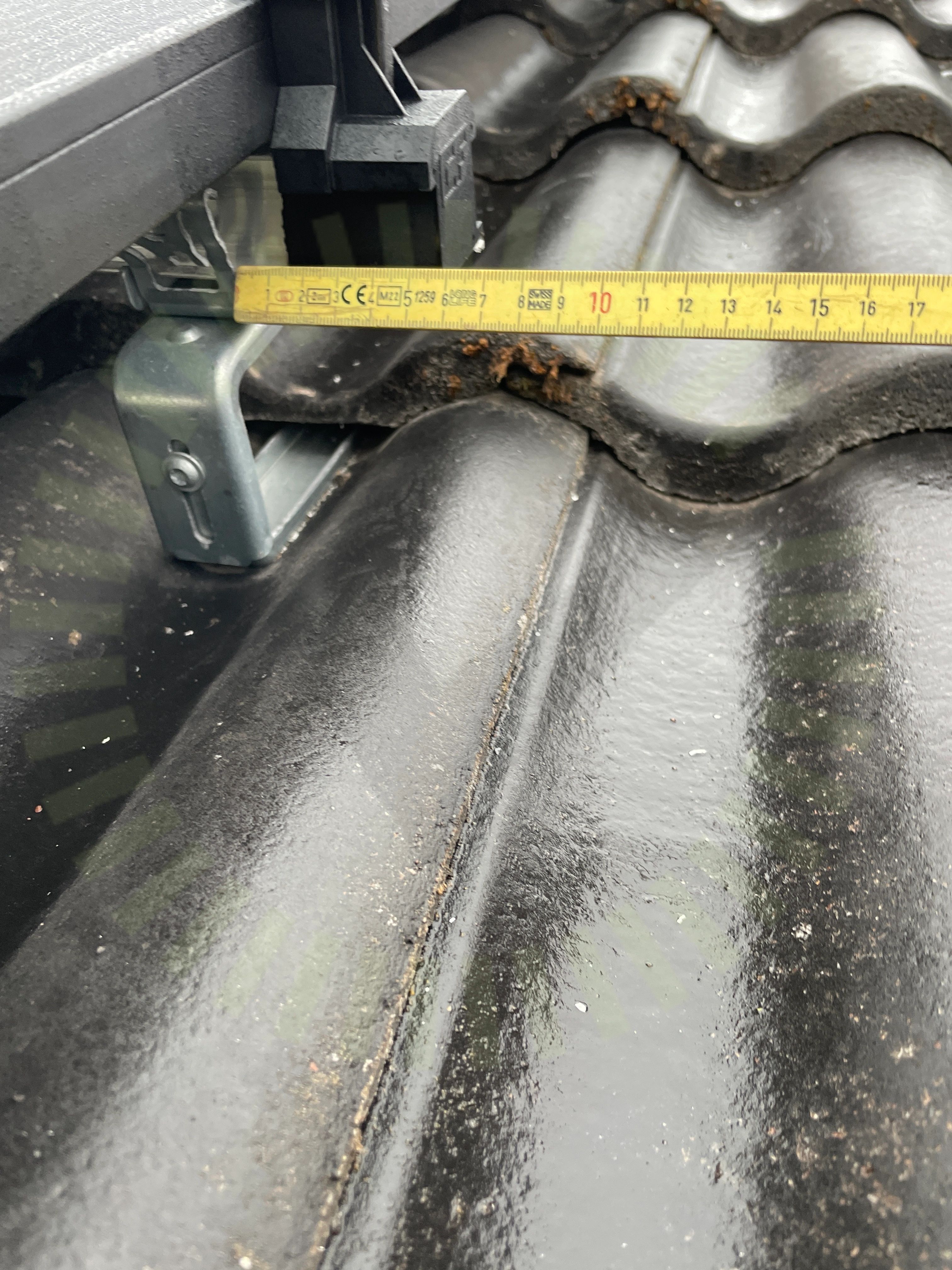

Säkerhetsavstånd

Ändfästen

+ 9

78% godkända22% ej godkända

Om installationen

PanelerTiger Neo N-type 54HL4-B

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Avtal

Rekommendation

I avtal står det att det ska vara en SunGrow växelriktare, monterat är en huawei

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

10/26

2.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 450mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

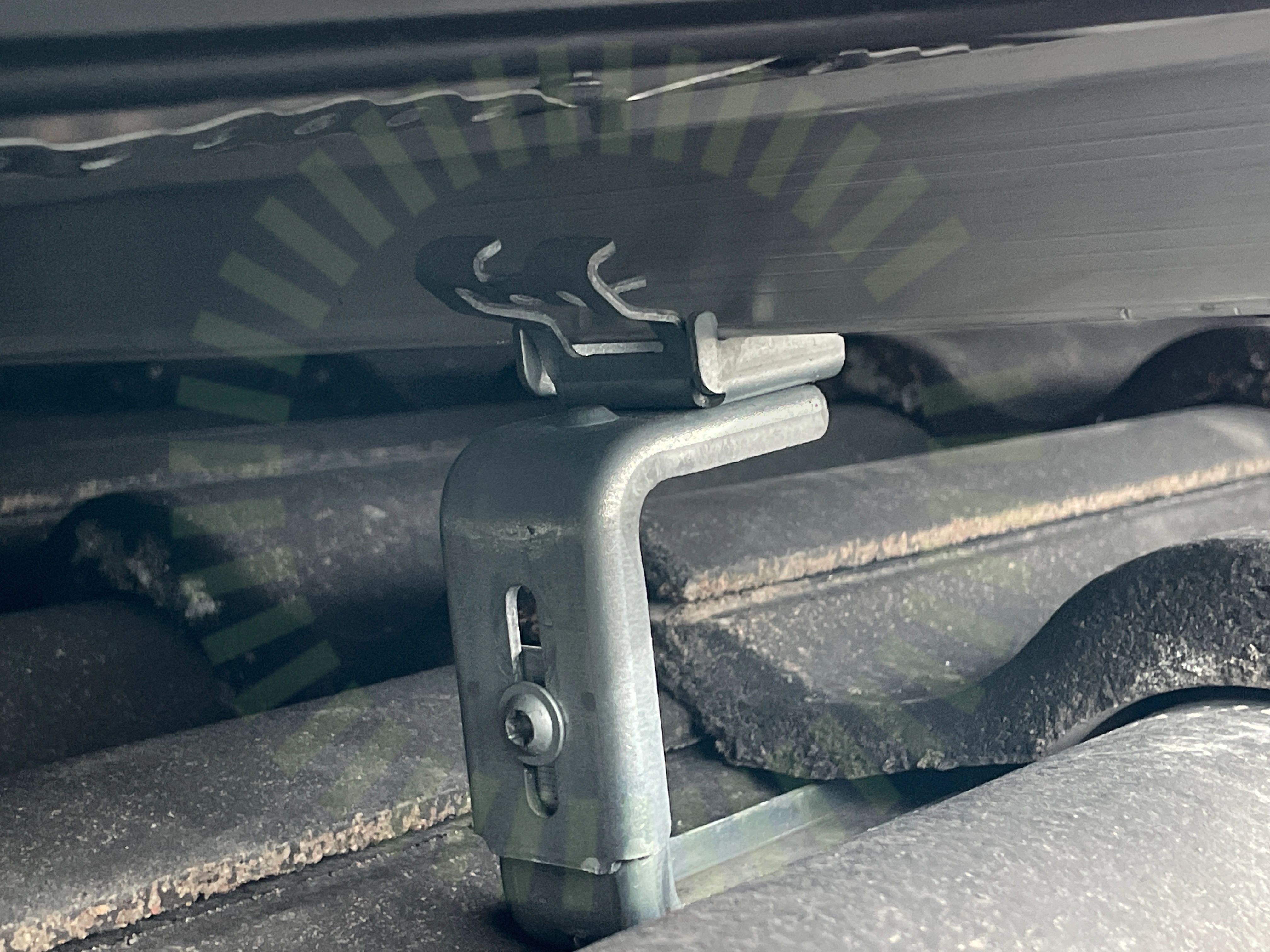

2.2 Infästning skena

Inte godkänd

Skena ej korrekt infäst

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

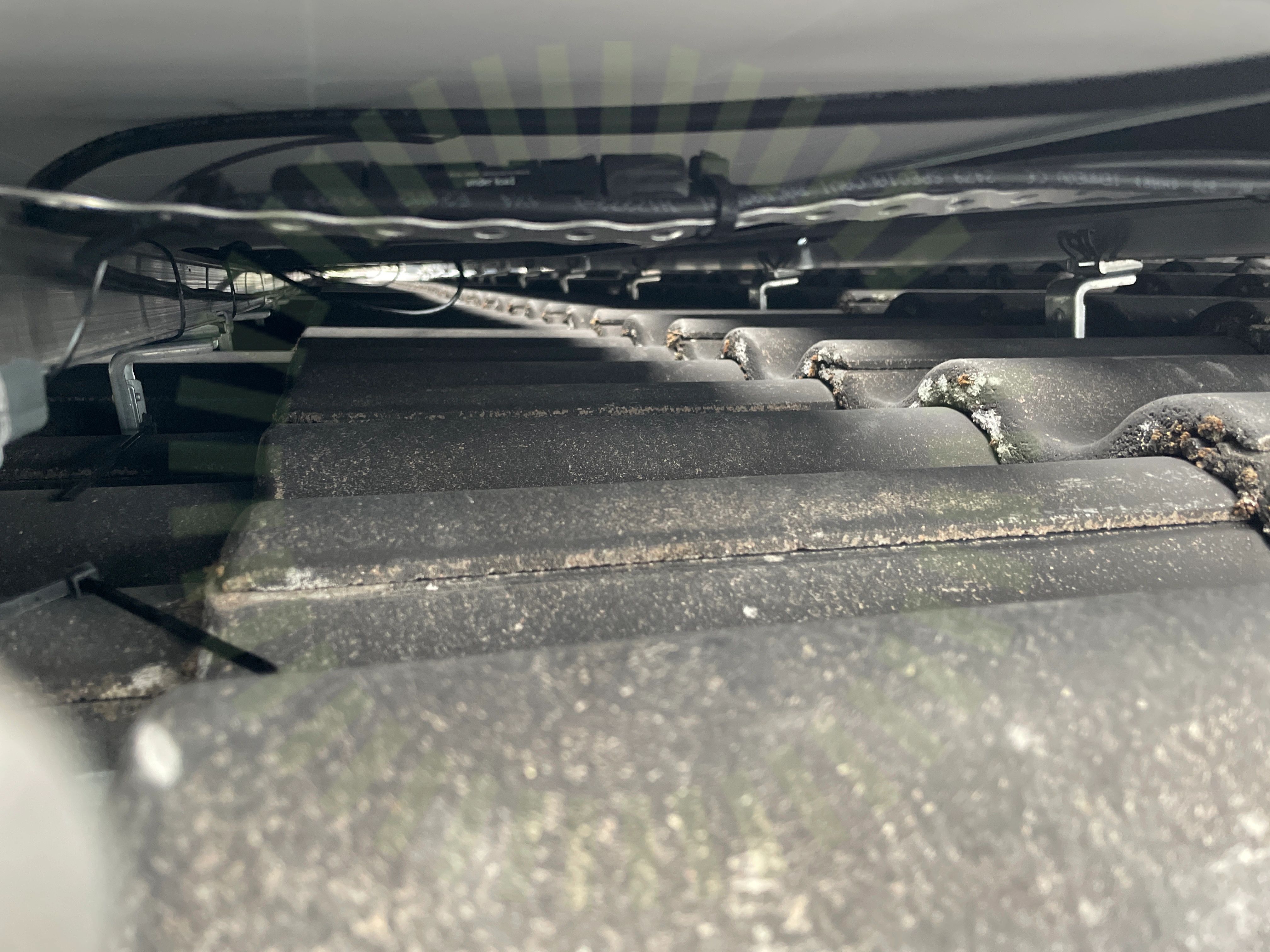

2.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

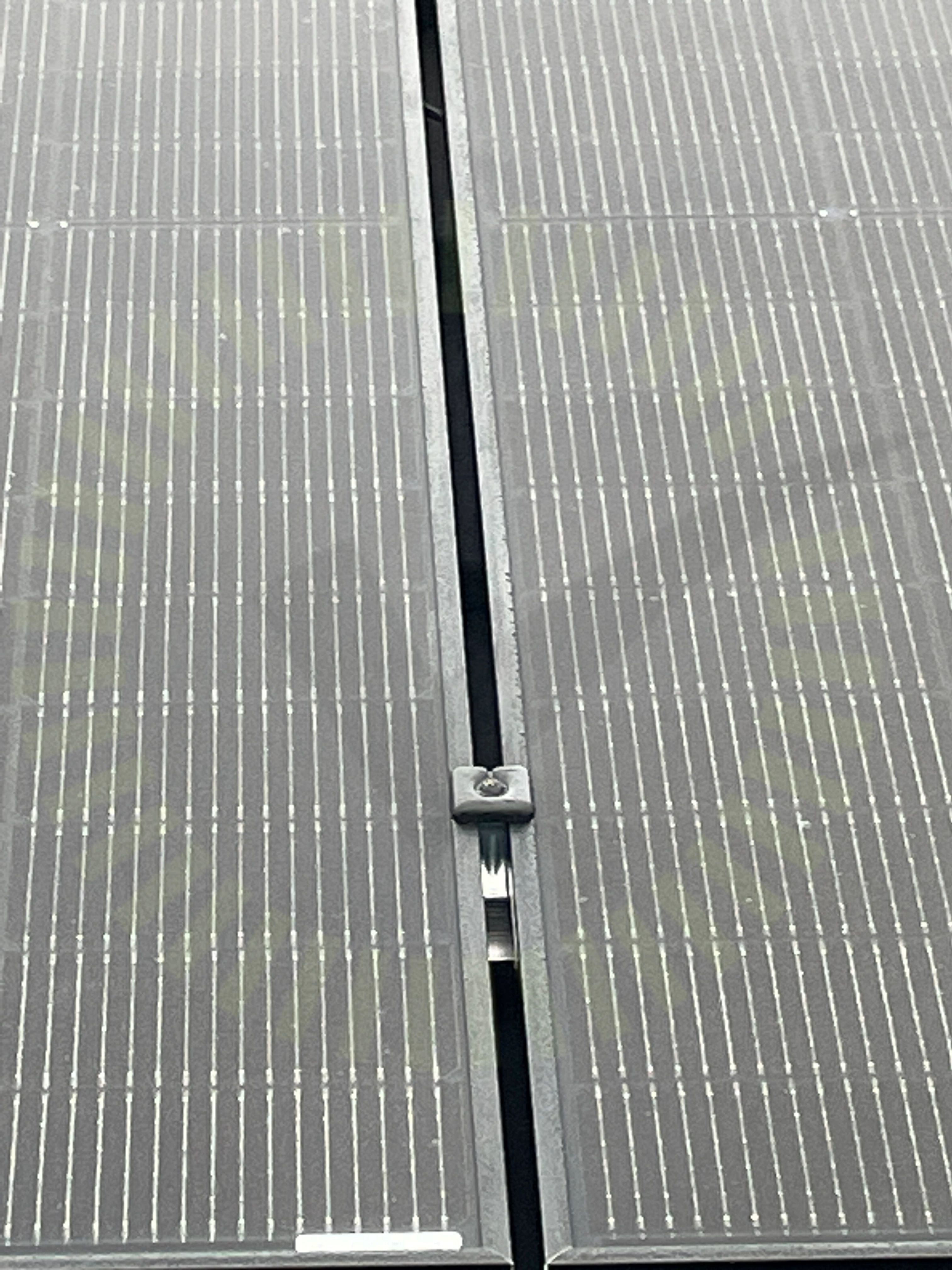

2.4 Mittklämmor

Inte godkänd

Mittfäste ej monterat korrekt, avrinningsränna pekar uppåt

Tillverkarens anvisningar

2.5 Skena överhäng

Inte godkänd

Mått på skenans överhäng följer inte tillverkarens anvisningar

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

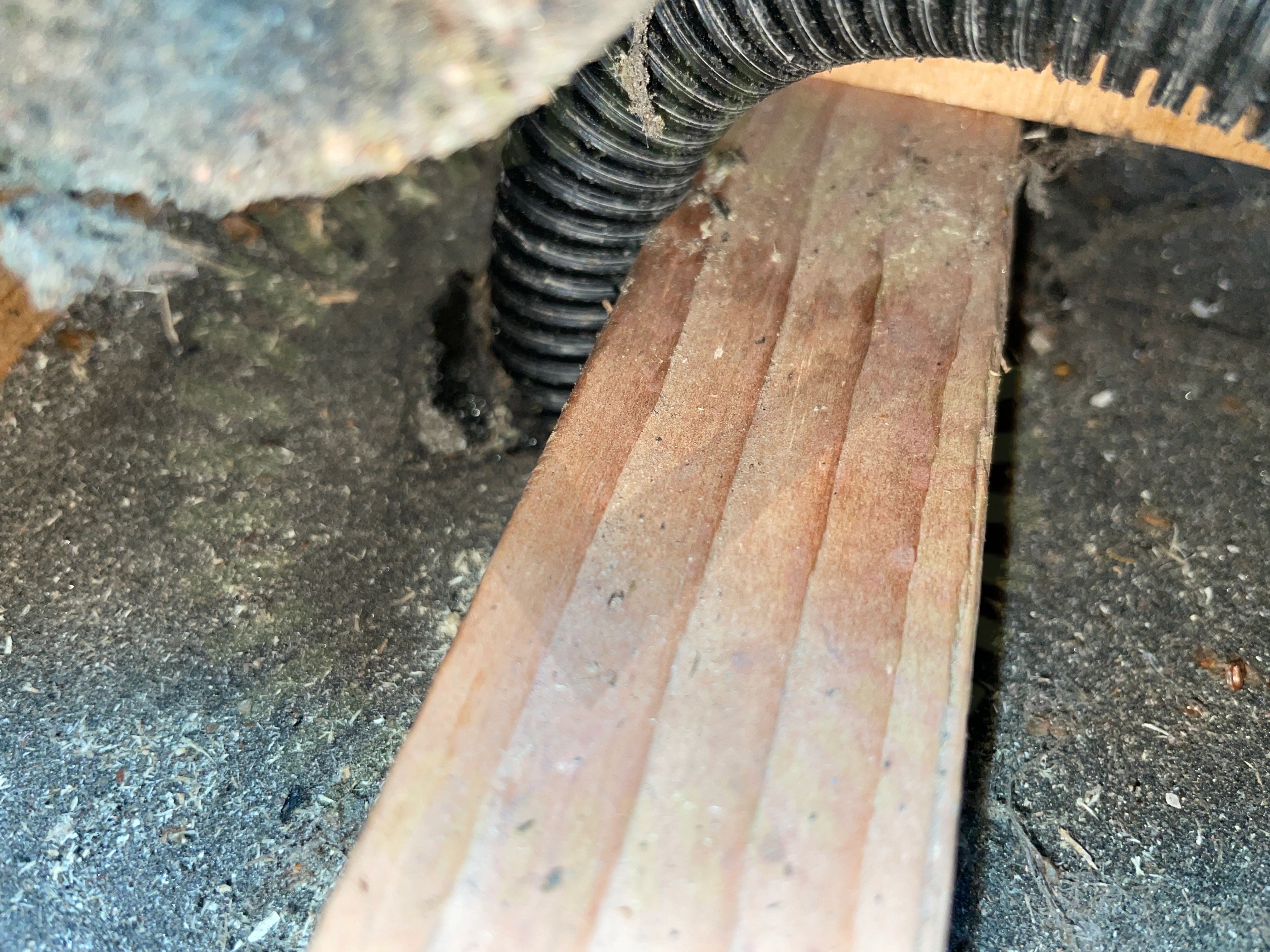

2.6 Takgenomföring

Inte godkänd

Takgenomföring ej utfört på fackmannamässigt vis

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

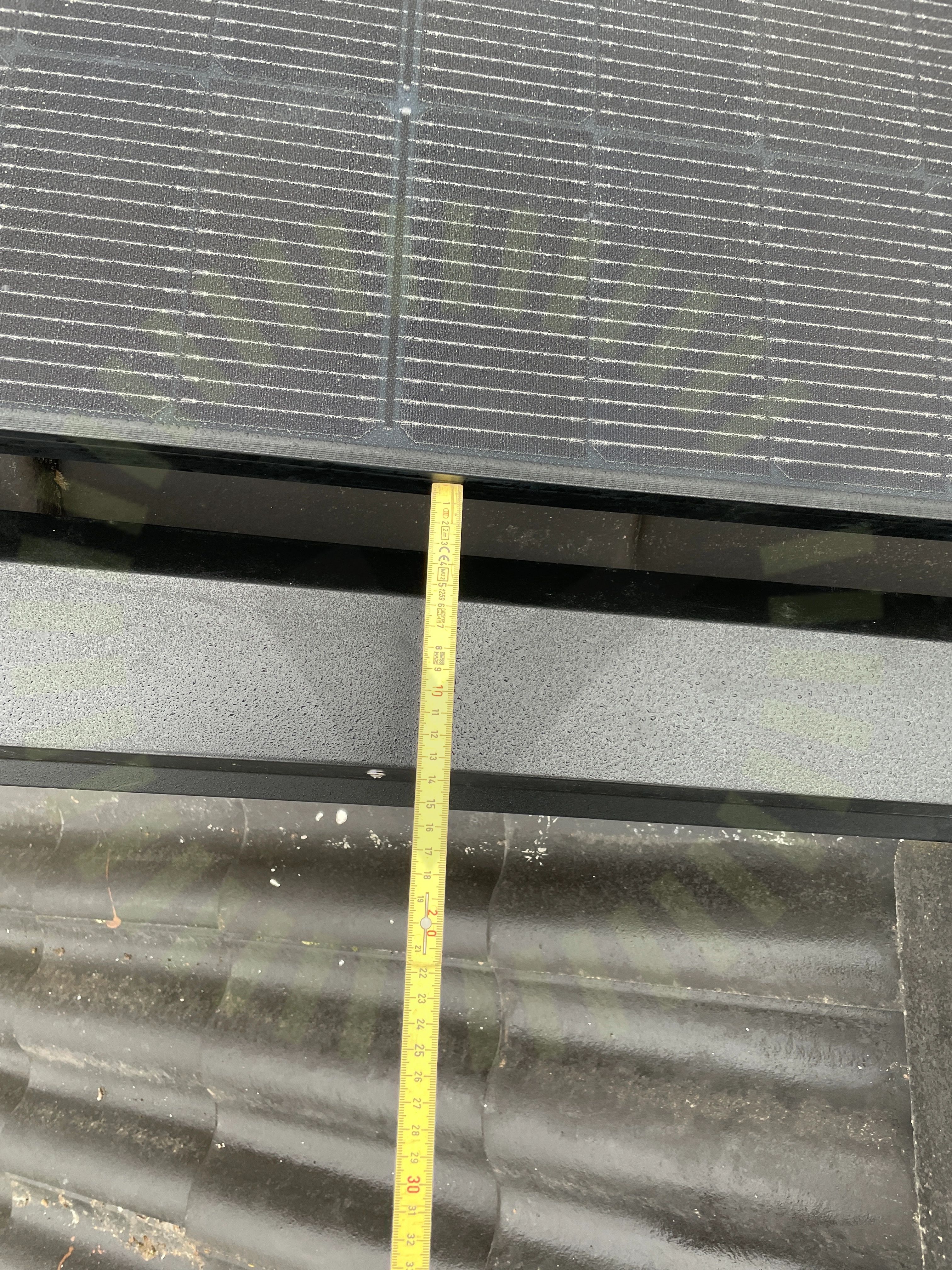

2.8 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstånd följs ej, panel monterad för bara takkant

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

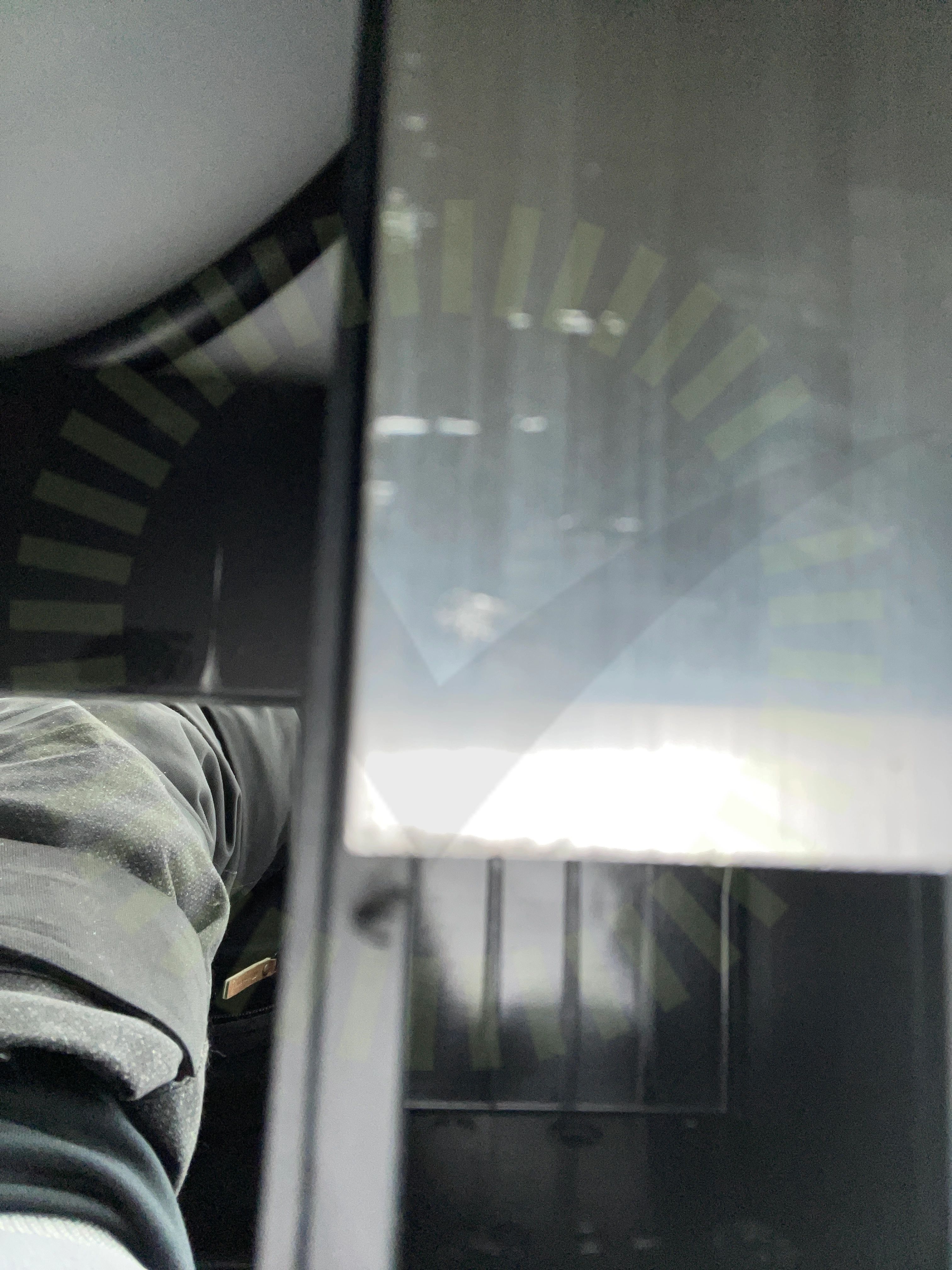

2.9 Ändfästen

Inte godkänd

Skena för kort, sticker bara ut ca 10mm från panelkant

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

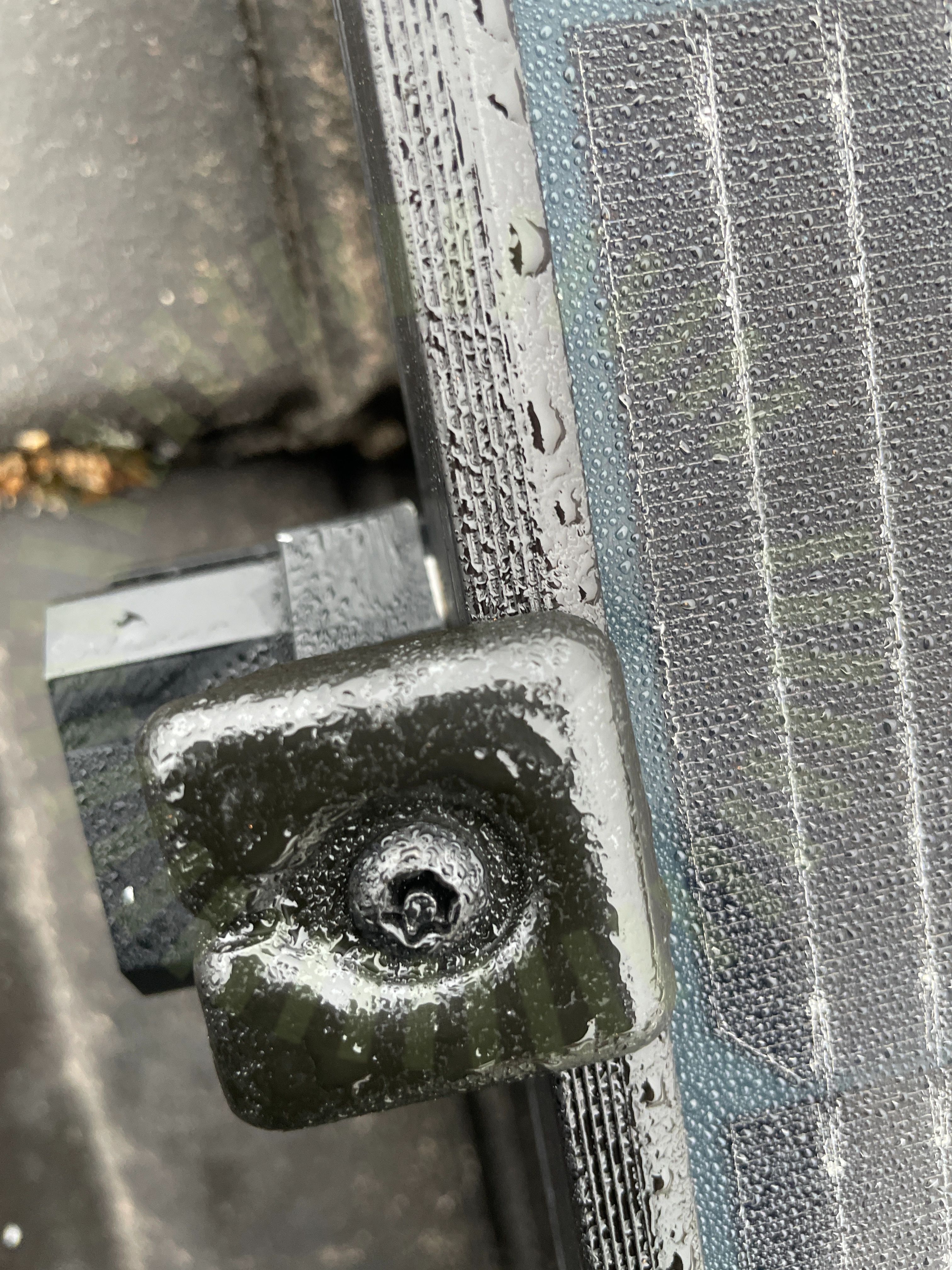

2.10 Ändklämmor

Inte godkänd

Slutfäste ej monterat korrekt, ligger inte an panelkant

Tillverkarens anvisningar

Godkända kontrollpunkter

16/26

Anpassade takpannorBärläktFrämmande materialKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt material

Tak 1, Tiger Neo N-type 54HL4-B

Anmärkningar

2/13

3.1 Dragavlastade

Inte godkänd

Hårt dragna kablar samt långa sträckor som ej är uppfäst. Påverkar dragavlastningen

SS 436 40 00 (522.8.3)

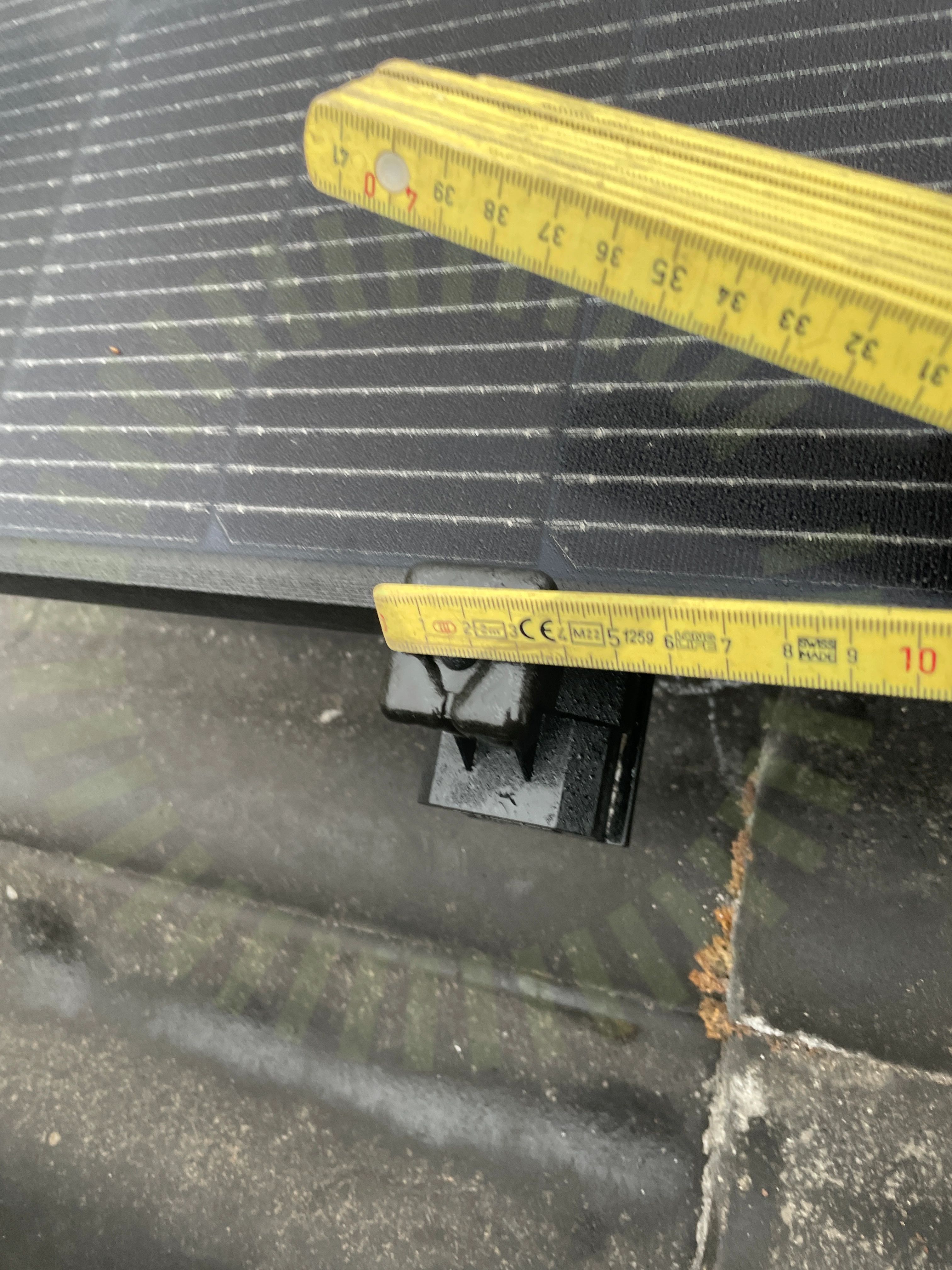

3.2 Storlek fäste

Inte godkänd

Fäste för valt montagesystem uppfyller inte paneltillverkarens krav

Installation manual JINKO (IEC) updated version- 2023.02.03, sida 11

Godkända kontrollpunkter

11/13

Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas placeringPanelramar separeradeSkadorSkuggaSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/28

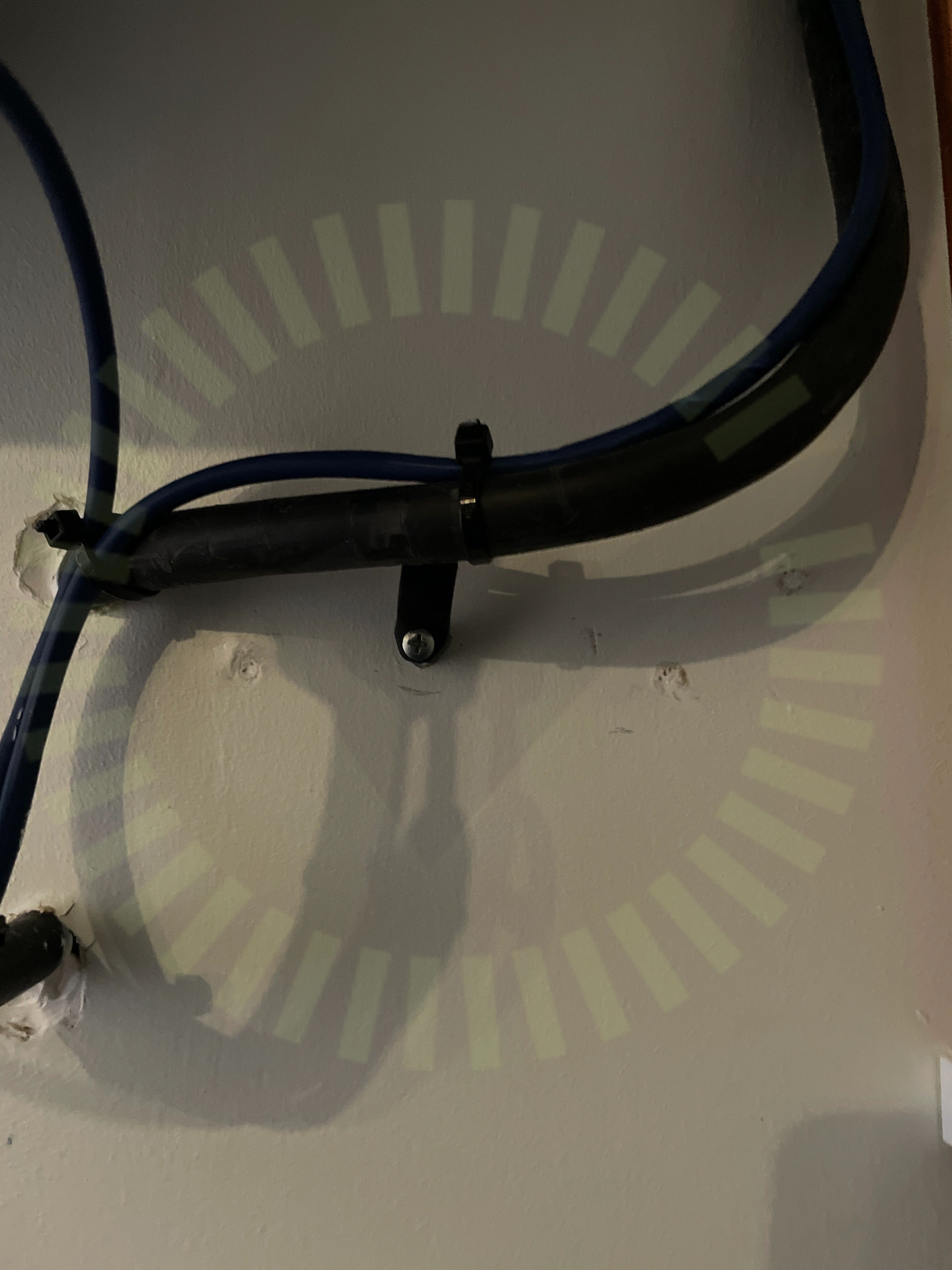

5.1 AC Förläggning

Inte godkänd

Kabel har lossnat från klammer

SS 436 40 00 (522.8.4)

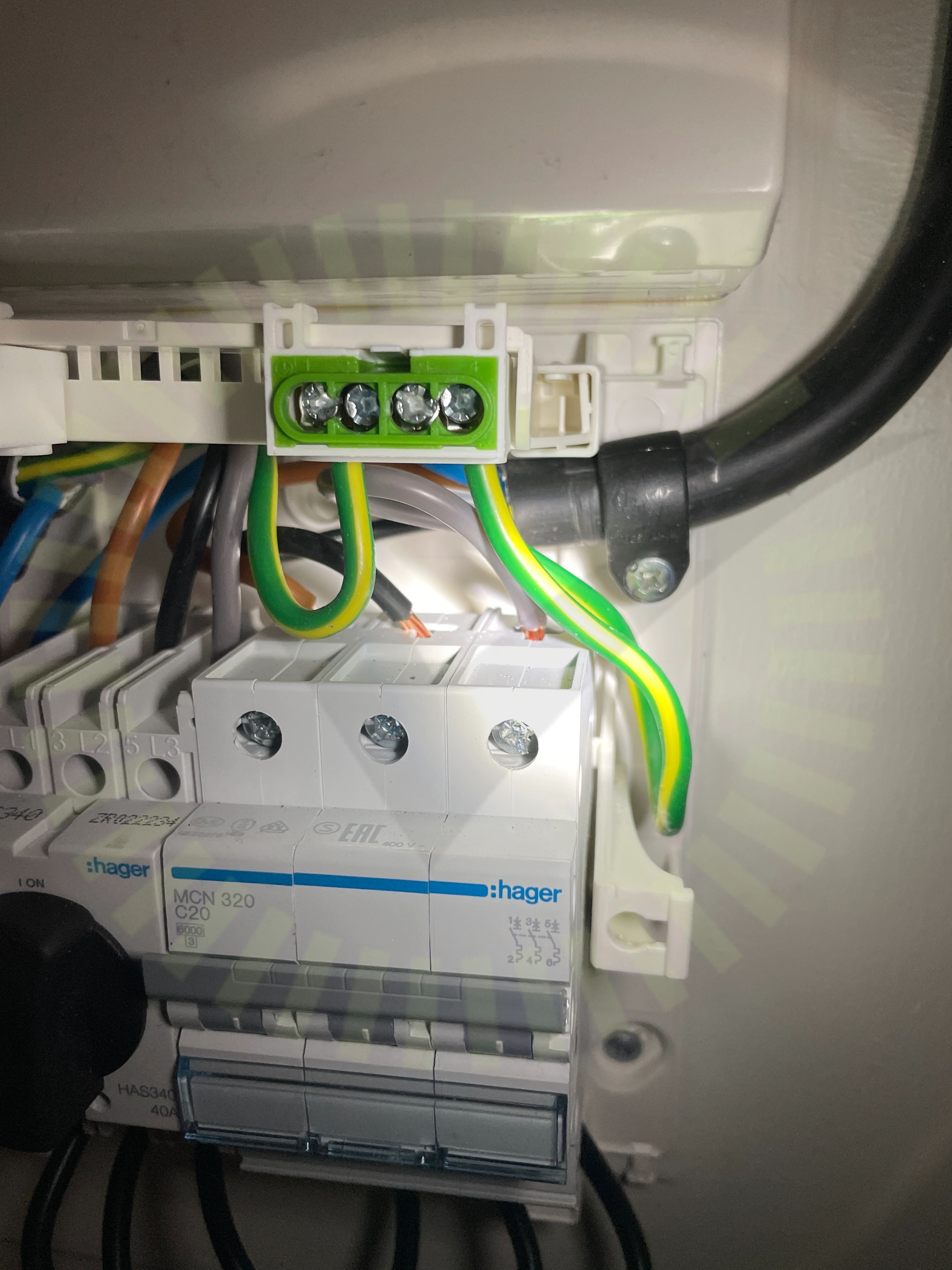

5.2 Anslutning

Rekommendation

Kablar för mycket uppskalade vid anslutningspunkt

5.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

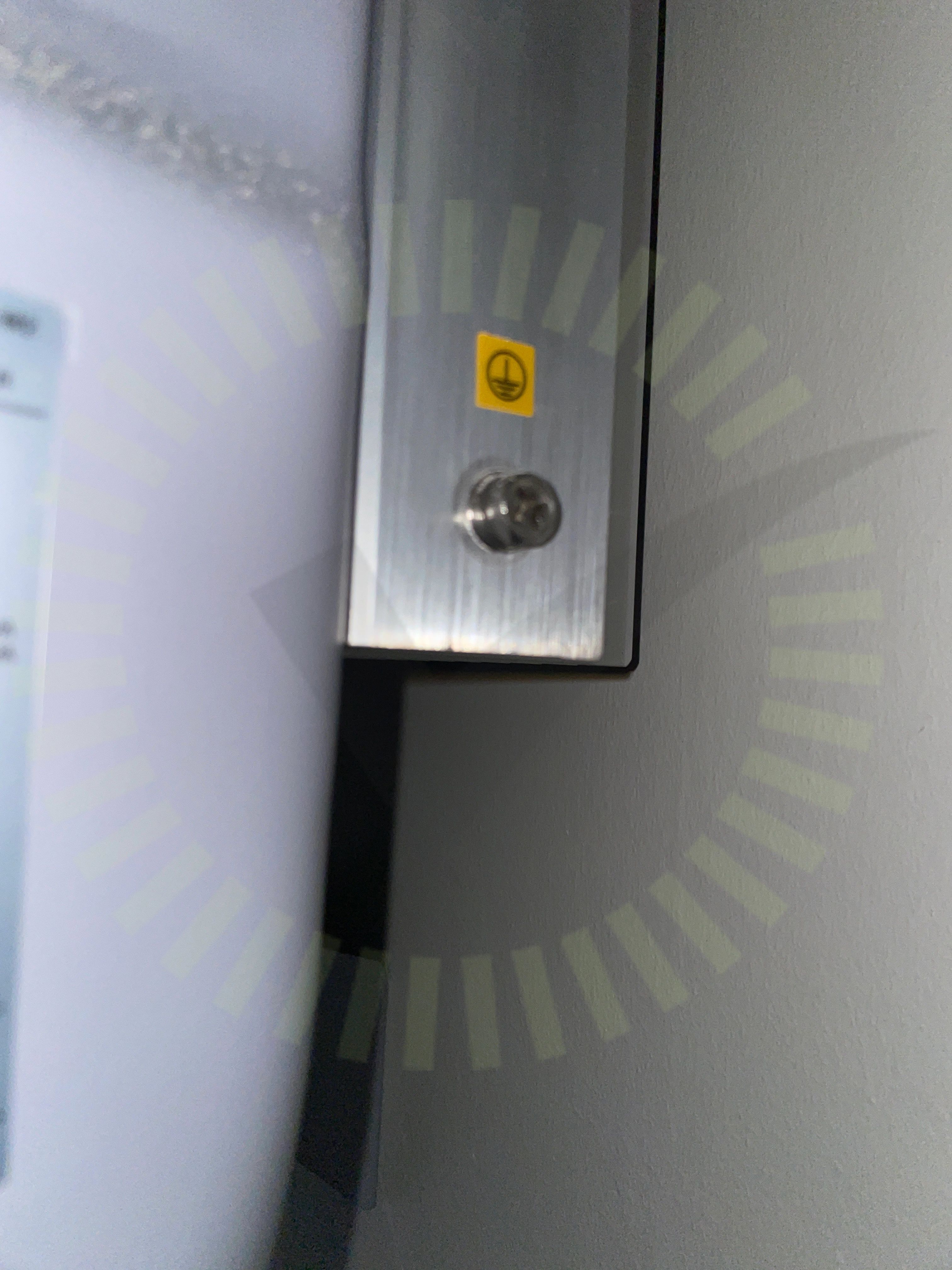

5.4 PE

Inte godkänd

Växelriktarens chassi saknar extern jord anslutning enligt tillverkarens anvisning.

Tillverkarens anvisningar

5.5 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

23/28

AC BöjradieAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSäkringUtrymmeVinkel
