1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Installationen har utförts med solpaneler från en annan tillverkare än vad som är angivet i offerten.
Avtal
Besiktningsrapport
8.8
Installation genom
Takkraft
Datum
27 maj 2026
Ort
Värmdö, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount: Papptak
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Batteri
Anmärkningar
1/16
2.1 Fastsäkring av produkt
Inte godkändVägginfästning är bristfälligt utförd.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 10
Godkända kontrollpunkter
15/16Avstånd närliggande objektAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning LutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
4/18

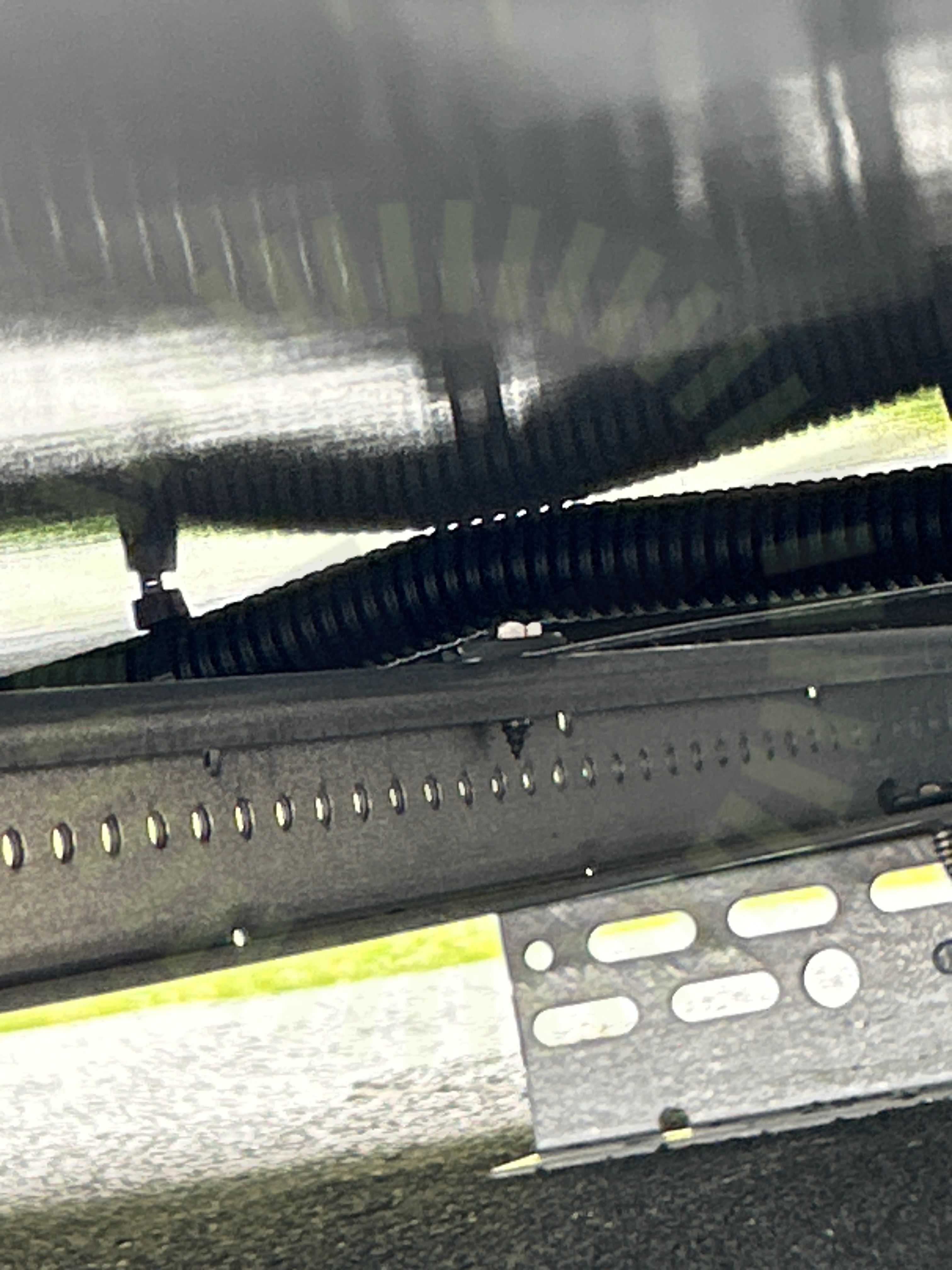

5.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 4

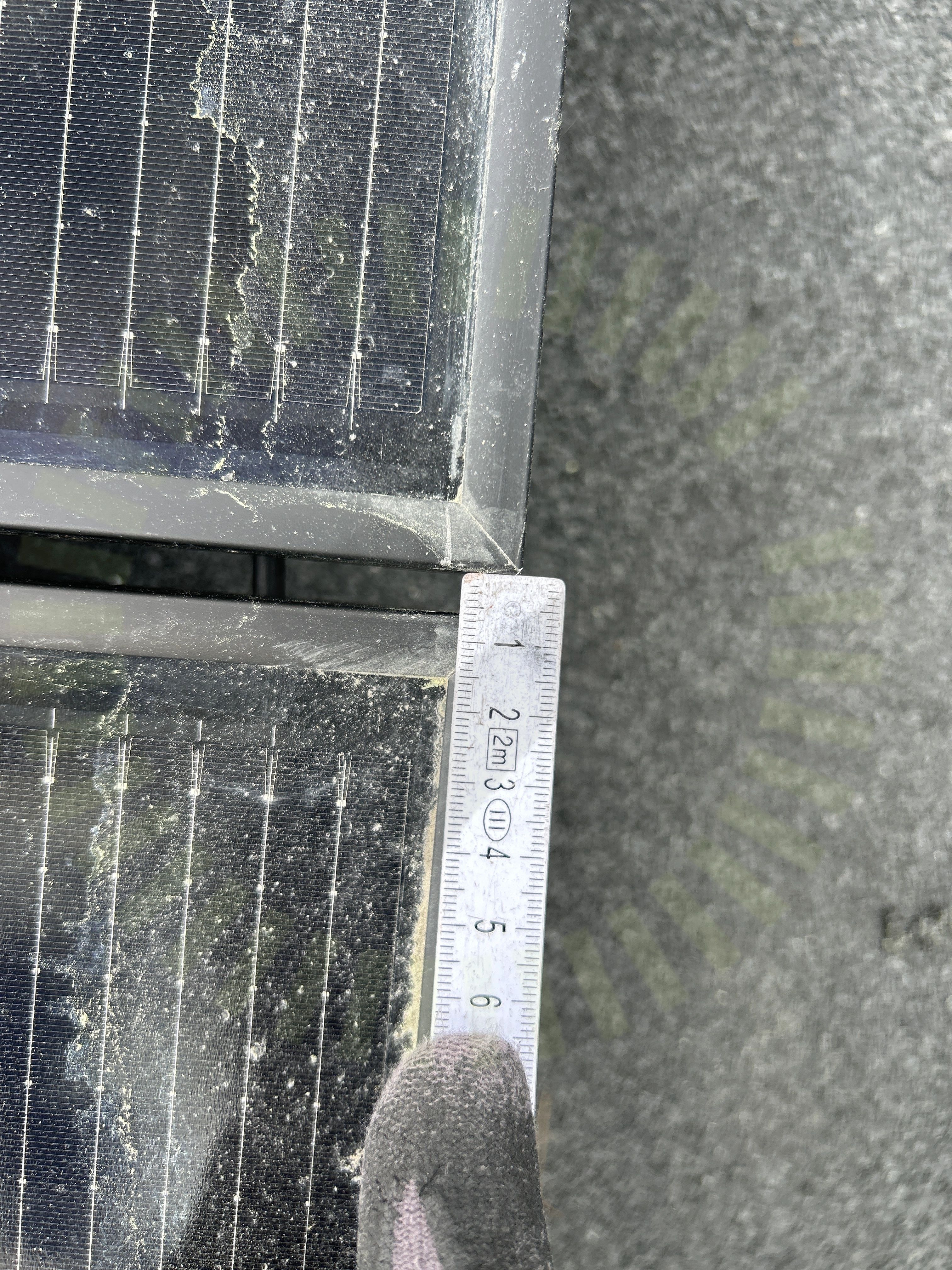

5.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 8

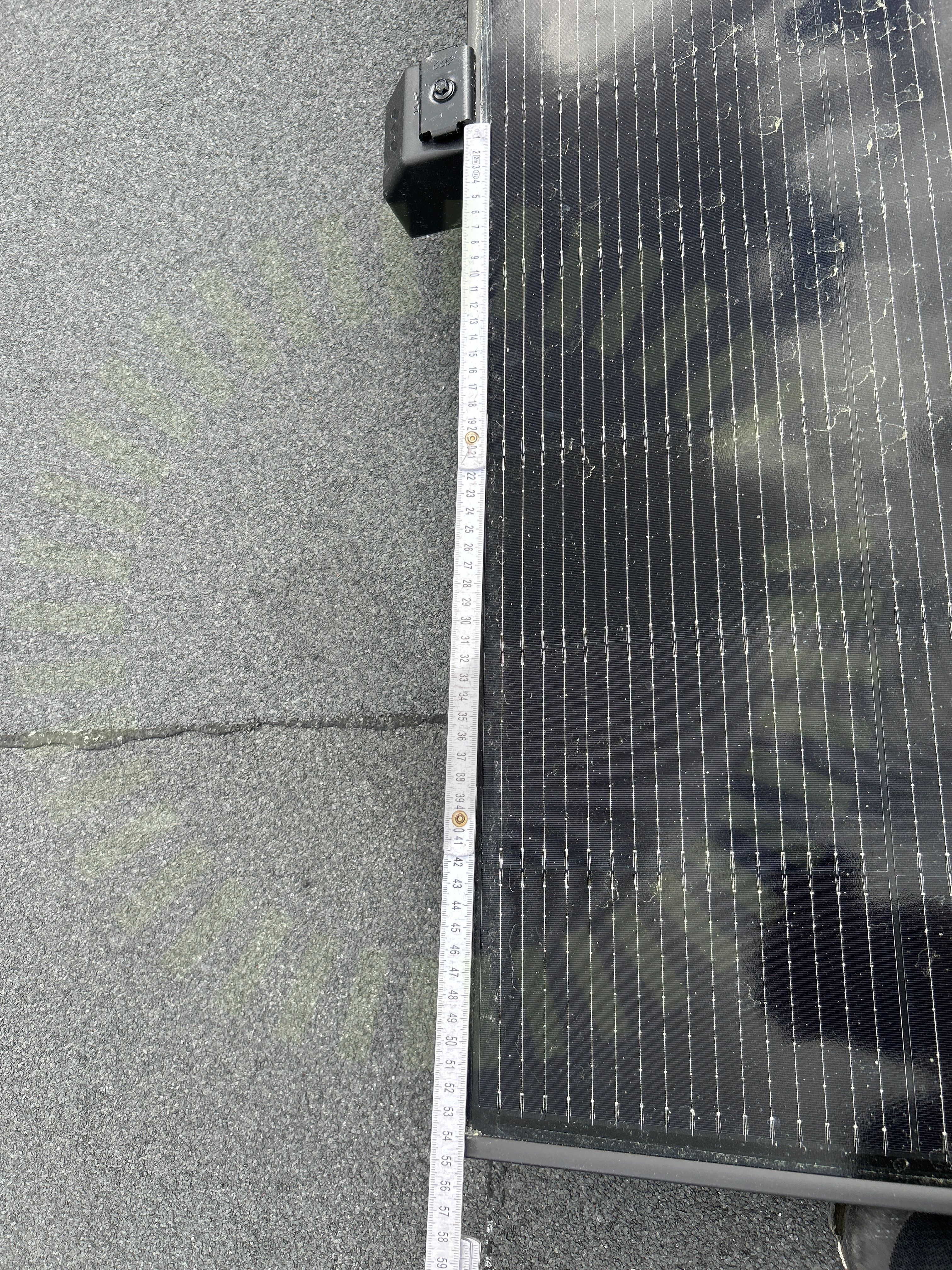

5.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16

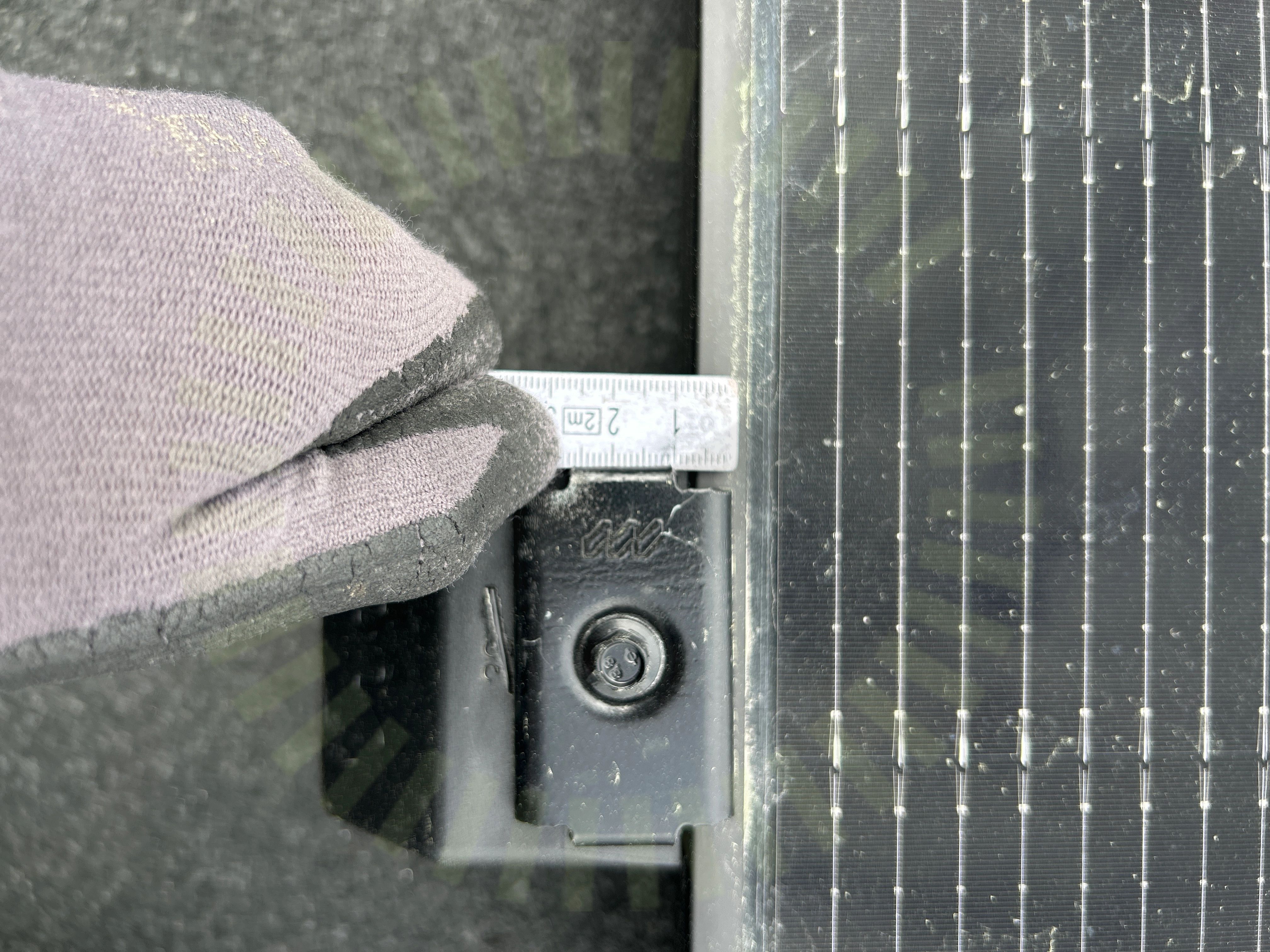

5.4 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount: Papptak
Anmärkningar
1/20

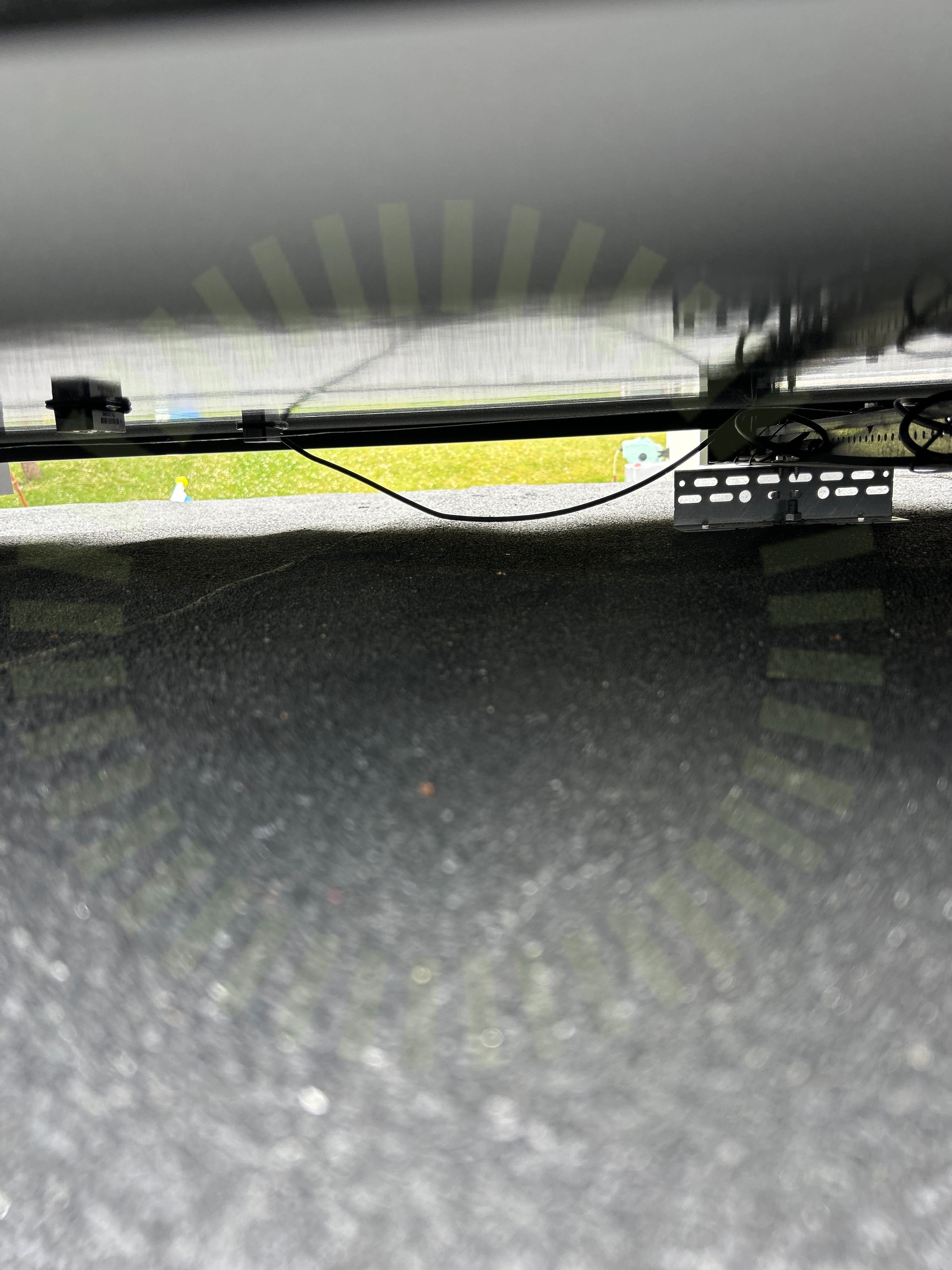

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
18/20CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/20Infästning i råspont
Undercentral
Anmärkningar
1/6

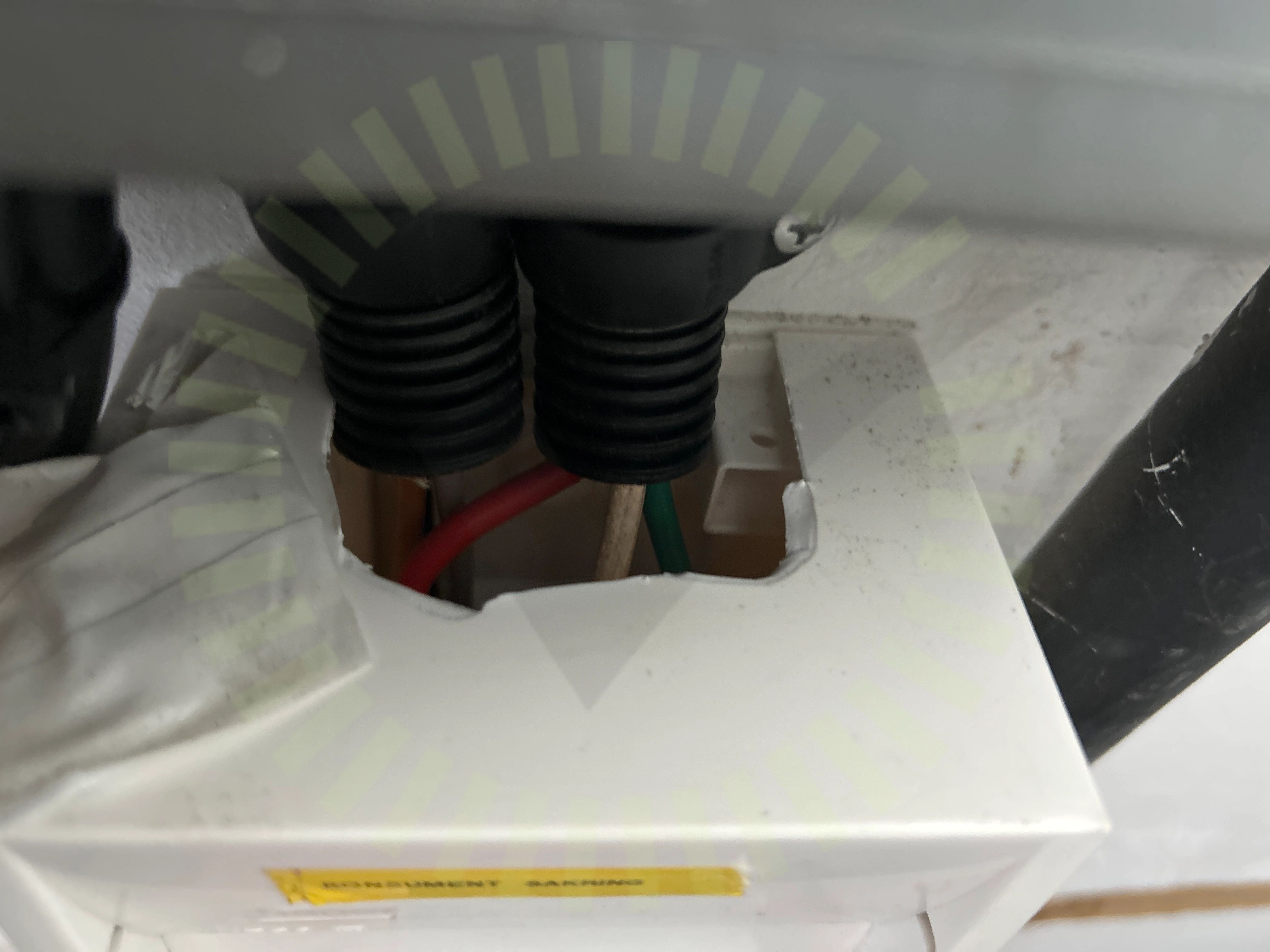

7.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Anmärkningar
1/4

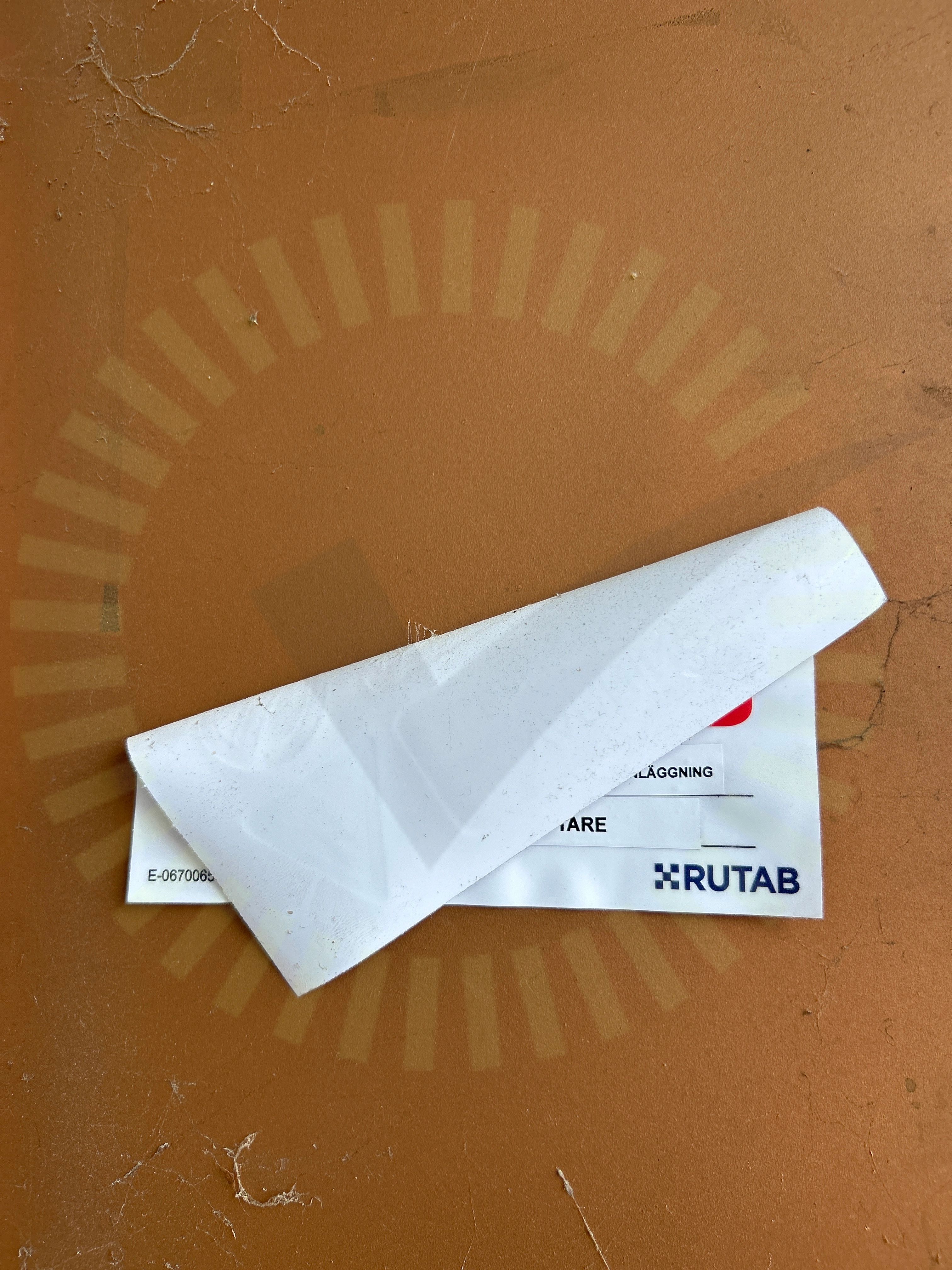

8.1 Varning för backspänning
Inte godkändMärkning är inte tillförlitligt fäst.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
