Besiktningsrapport

9.6

Installation genom

Sesol

Datum

6 oktober 2023

Ort

Sennan, Hallands län

DC Kablage skydd

DC Kontakter

Skarp kant

92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/12

1.1 Batteri PE

Inte godkänd

Batteriet är inte jordat.

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33

3.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt mot vass kant och saknar mekaniskt skydd. Gäller enbart vid vxlr.

3.2 DC Kontakter

Inte godkänd

1:1 - sträng är snett ihopskruvad

SEK handbok 444 utgåva 4, 712.526, sida 592

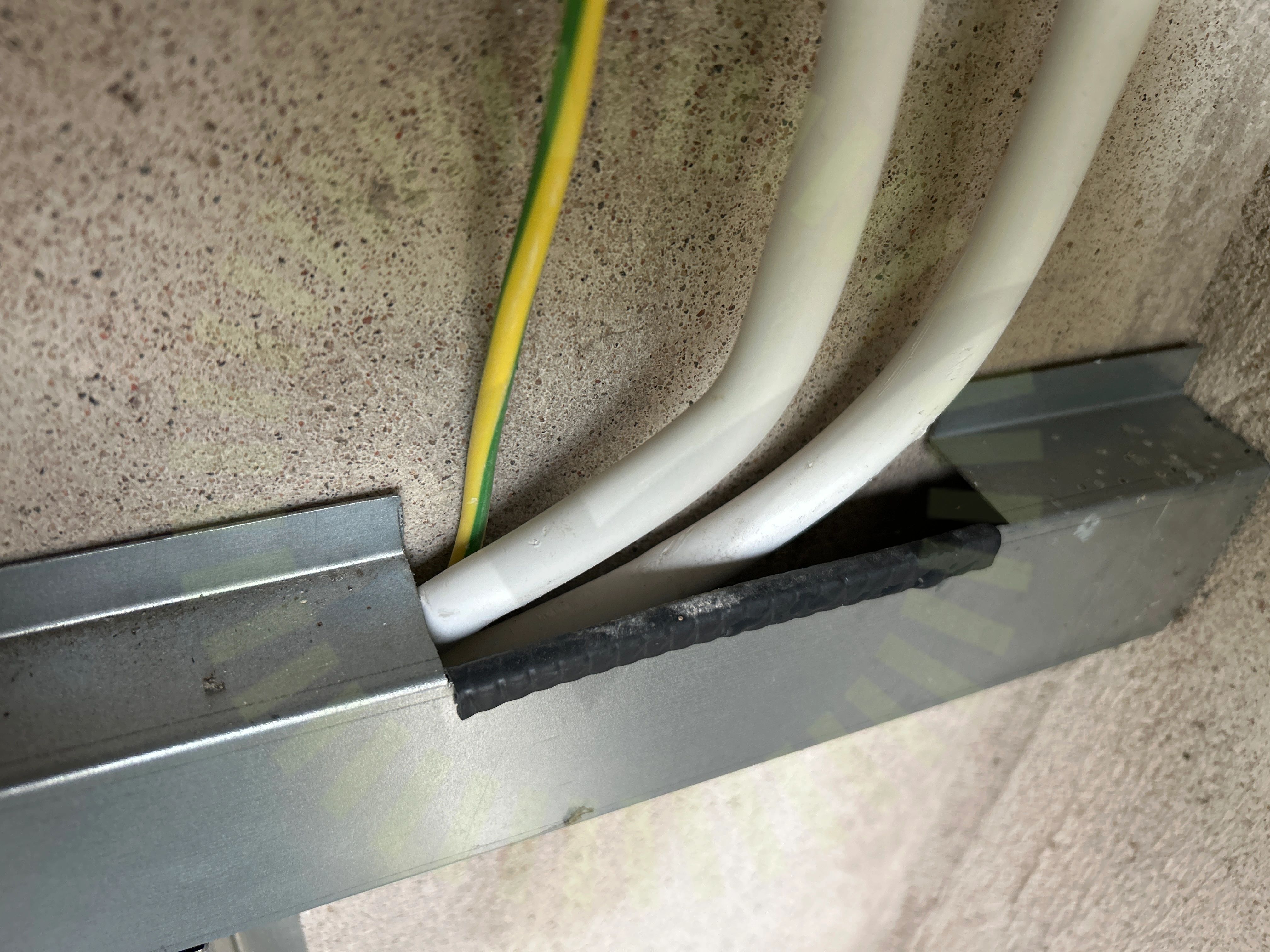

3.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant längs med kabelskydd på två ställen

Godkända kontrollpunkter

28/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Max SpänningDC Max StrömDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/33

DC Min SpänningSträngdesign
