1.1 Kopplingslåda
Inte godkändKablar hänger från kopplingslåda och utsätter den för stress.
Besiktningsrapport
9.9
Installation genom
Ladda Grönt i Sverige
Datum
18 september 2023
Ort
Höör, Skåne län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HPH
MontagesystemWeland Stål: Plåttak
VäxelriktareMOD 3-15KTL3-X
Installerad av Ladda Grönt i Sverige som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Longi: LR5-54HPH
Anmärkningar
1/16Godkända kontrollpunkter
15/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
MOD 3-15KTL3-X
Godkända kontrollpunkter
33/33AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKontakterLedare fastspändaMärkningMätprotokoll DCPESträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkelVäderskydd
Weland Stål: Plåttak
Anmärkningar
2/18

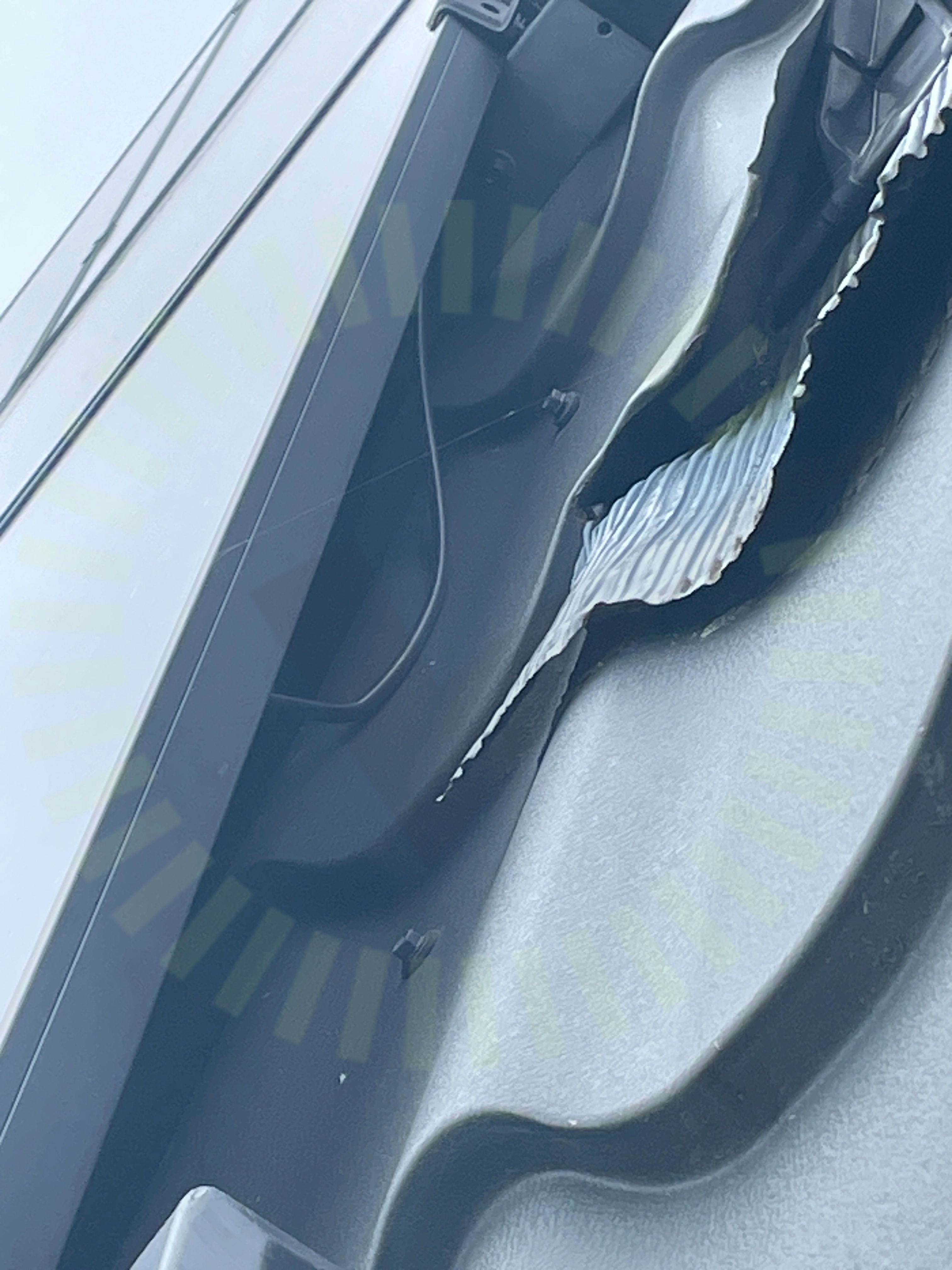

3.1 Kabeluppfästning
Inte godkändKablage ligger mot taket.
SS 436 40 00 (712.521.101 och 522.8.4)

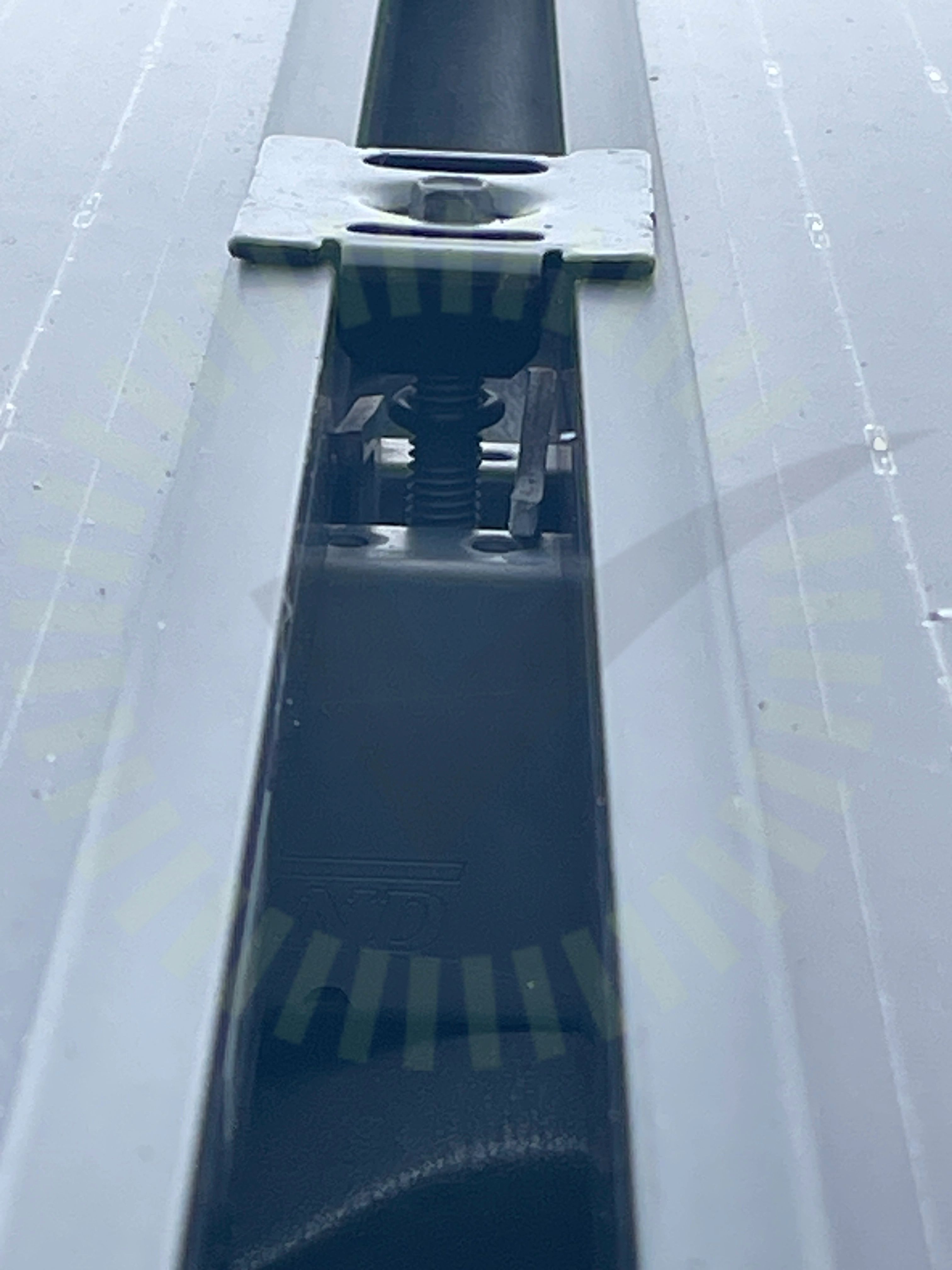

3.2 Mittklämma rätt förläggning
Inte godkändKlämmor ligger snett i skenorna. Mittklämmor åtdragna så bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
16/18Använd skruvFrämmande materialInfästningInfästning skenaMittklämma skruvMittklämmorShimsSkadorSkarp kantSkarvSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
