Besiktningsrapport
9.6
Installation genom
Decasol
Datum
30 maj 2024
Ort
Perstorp , Skåne län
Placering av batteri
Närliggande objekt
AC Kablage förläggning
Genomföringar
93% godkända
7% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
2/15

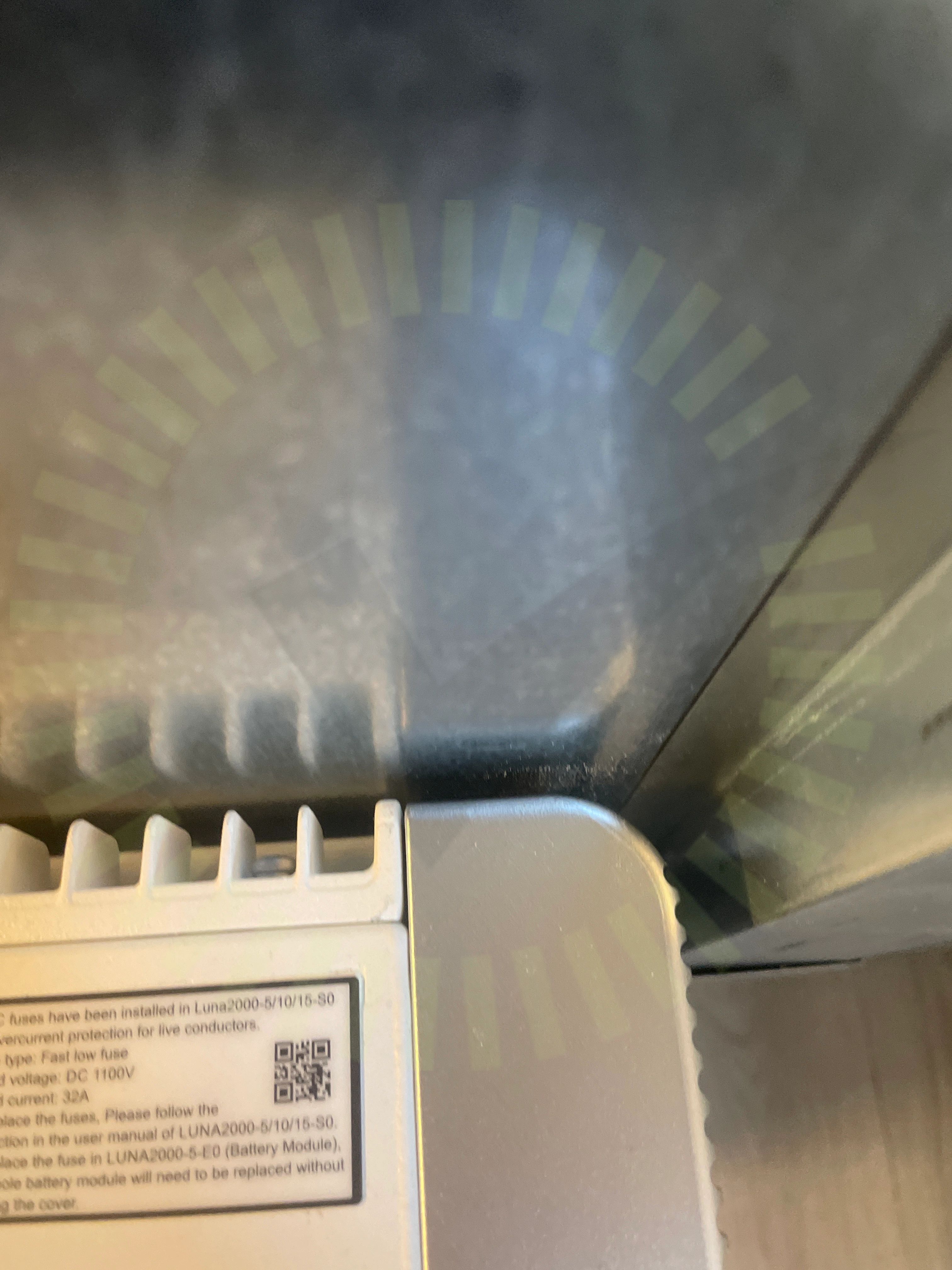

1.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material. Batteriet ligger dikt an vägg.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
1.2 Placering av batteri
Inte godkänd
Batteriet är inte placerat på ett brandskyddande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Godkända kontrollpunkter
13/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/36

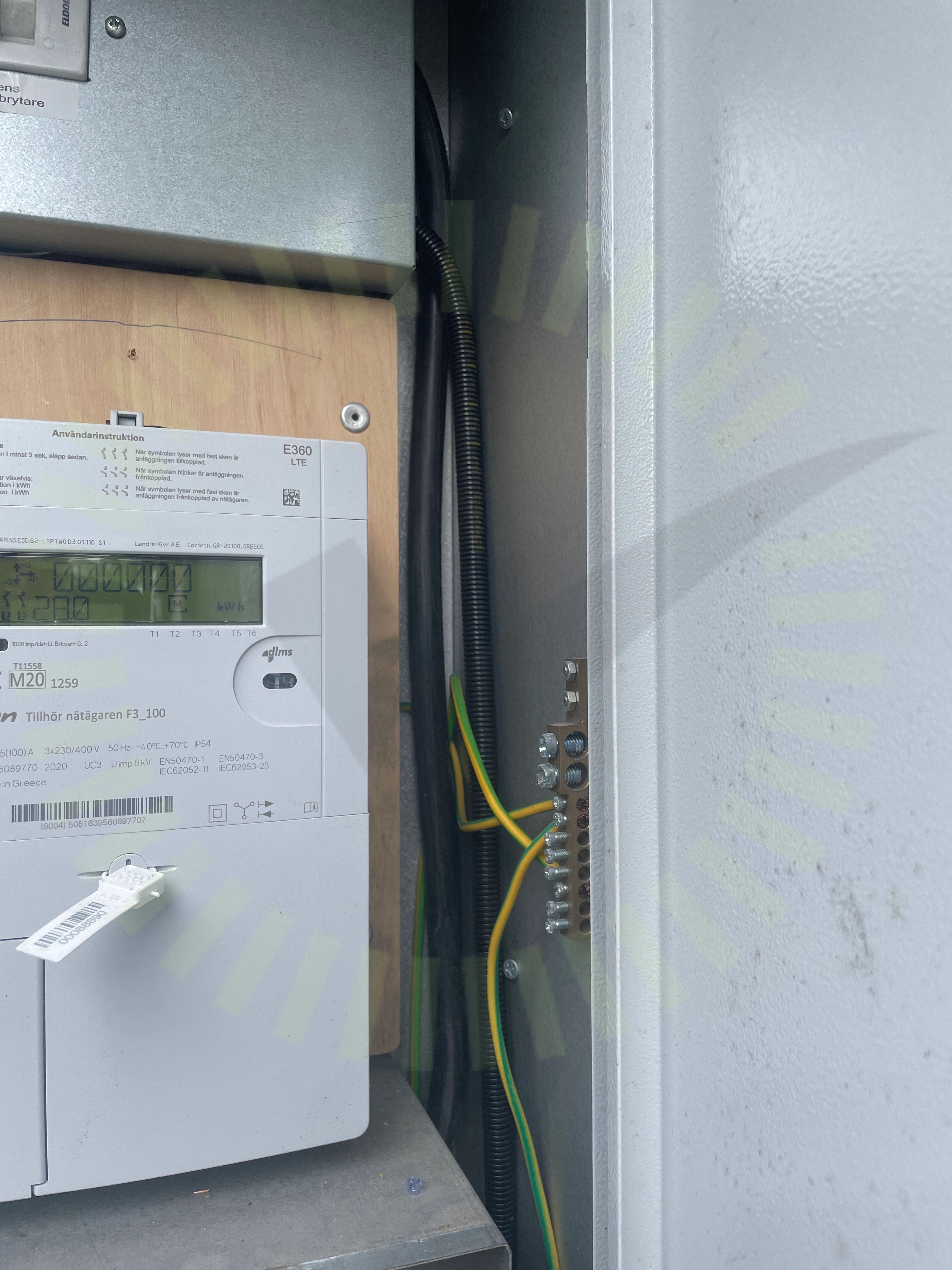

3.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum inne i fasadmätarskåp.
SS 436 40 00 (522.8.4)

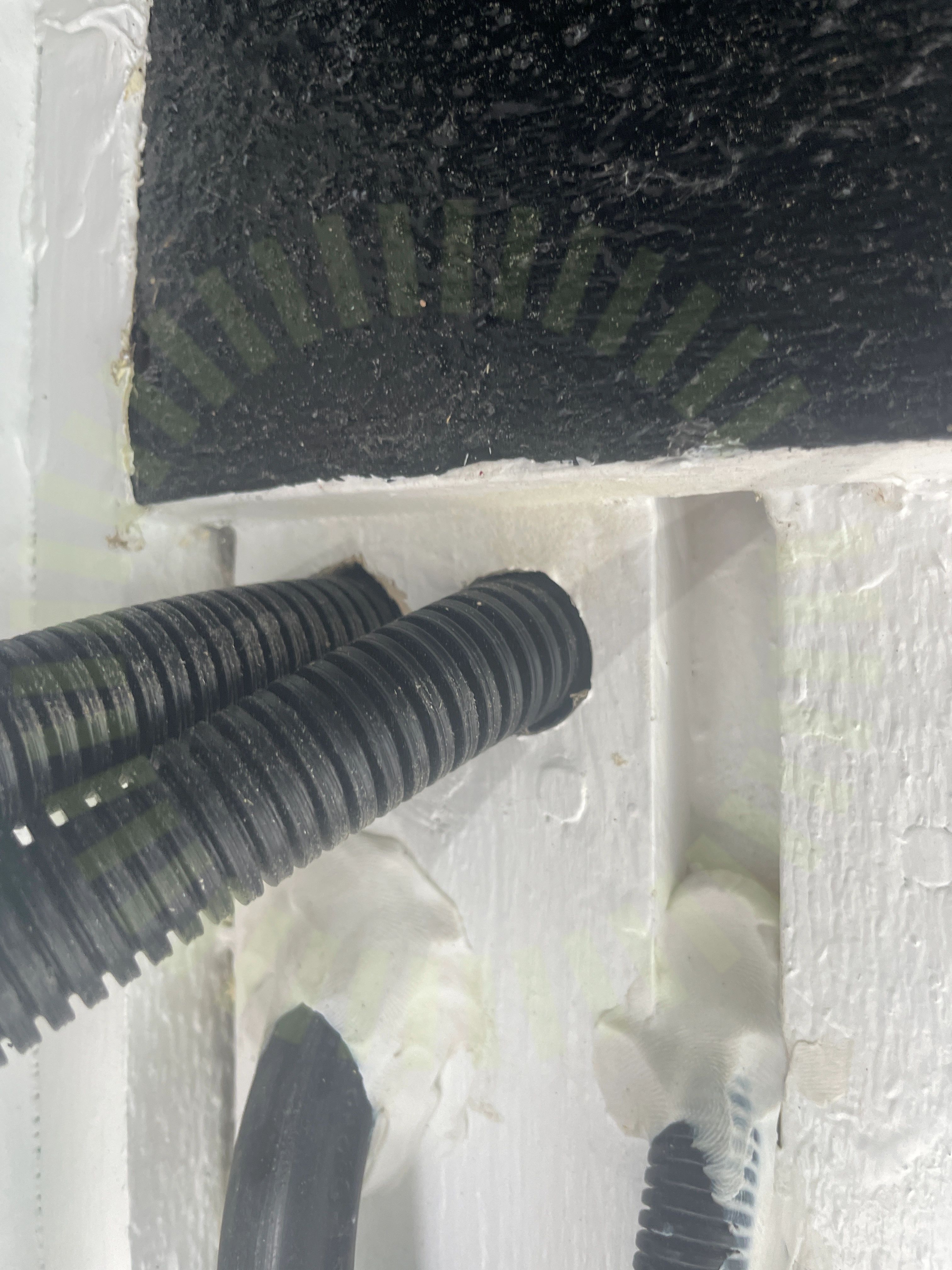

3.2 Genomföringar
Inte godkänd
Genomföring inte tätad där slang för DC kablage går igenom vägg.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/36
AC anslutning växelriktare
AC kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
