3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
17 november 2023
Ort
Skövde, Västra Götalands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: DTSU666
Godkända kontrollpunkter
2/2Signalkabel till växelriktarenSkador signalkablage
Longi: LR5-54HPB
Anmärkningar
2/16

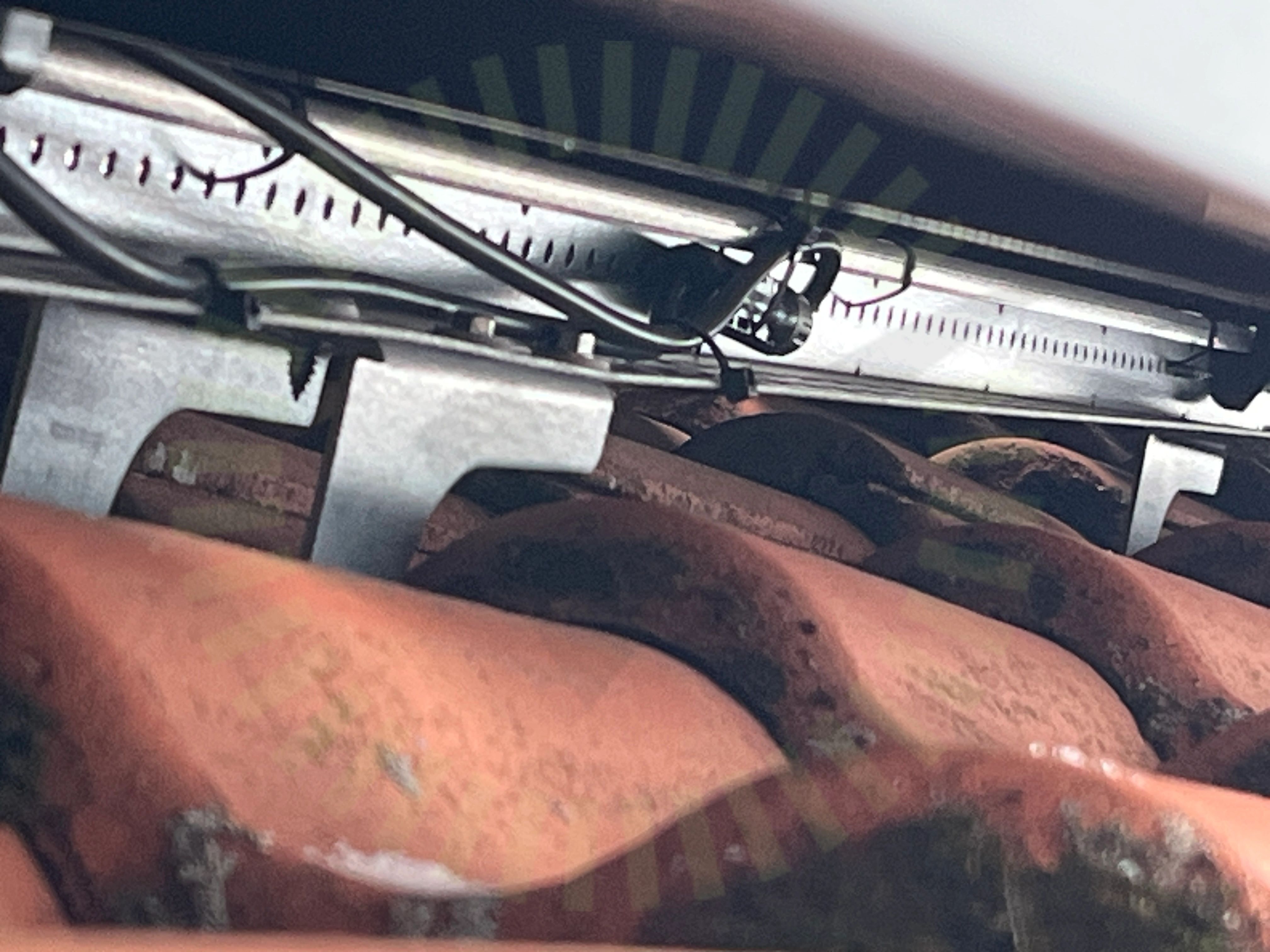

3.2 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Nordmount Panntak: Bärläkt
Anmärkningar
7/22
4.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

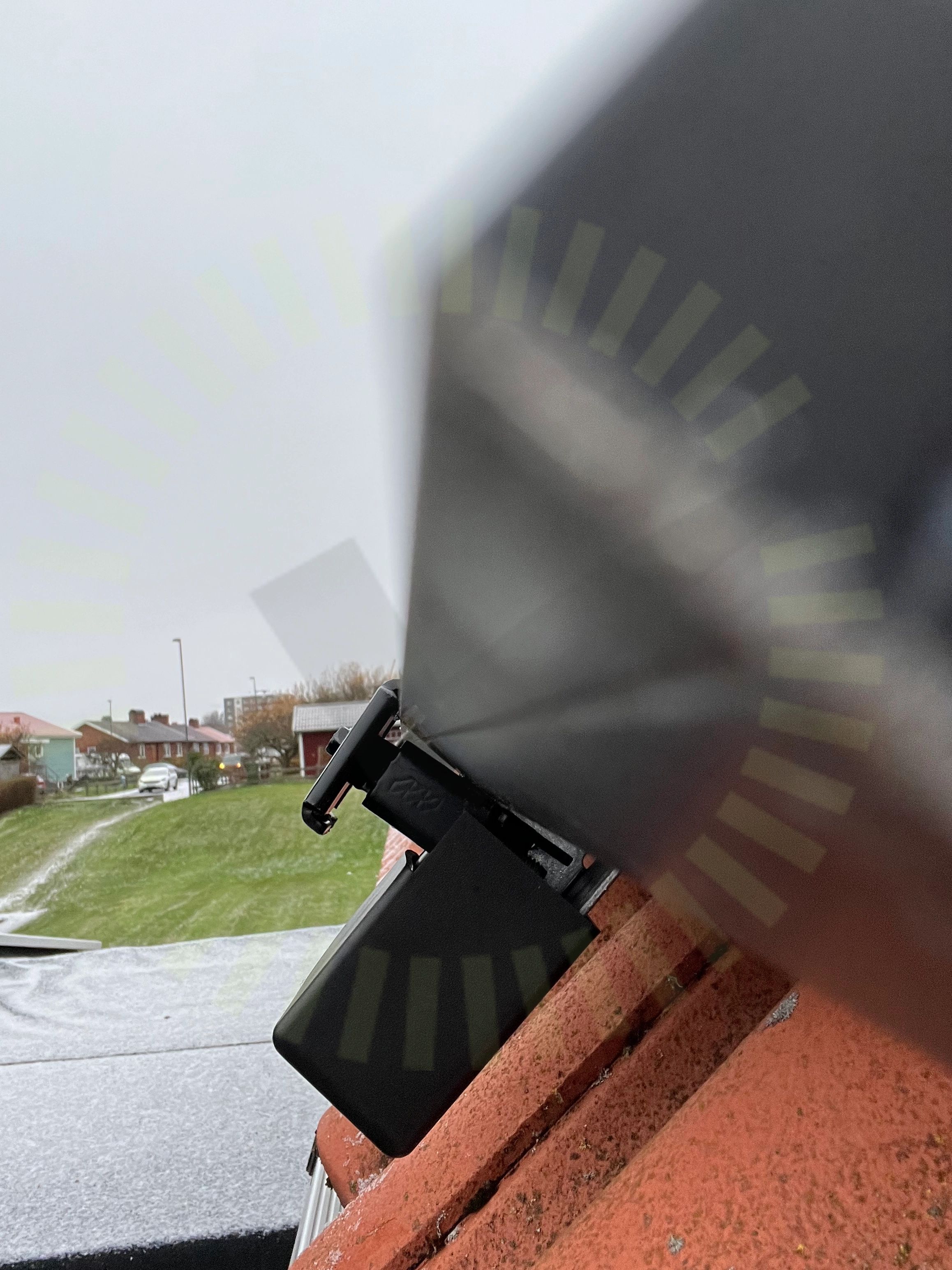

4.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

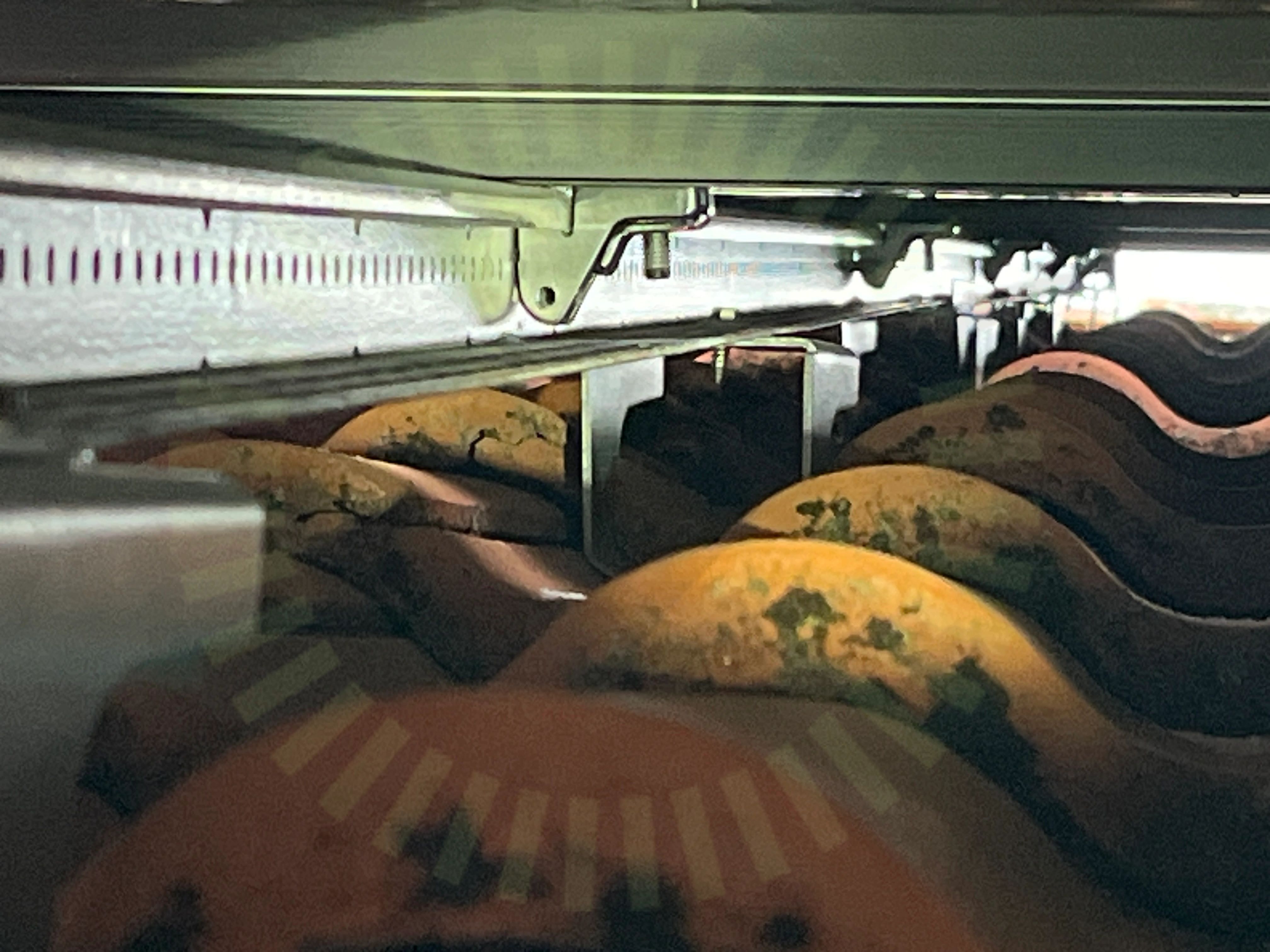

4.3 Skenornas infästning
Inte godkändFör få antal plåtskruv har använts för skenornas infästning. Finns även infästningar där man har felplacerad skruvar.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
4.4 Skenornas överhäng
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd på överhäng är inte tillgängligt.
Snö- och vindlastberäkning
4.5 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Läktfäste är använt istället för råspont.
Tillverkarens montageanvisningar
4.6 Säkerhetsavstånd
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt säkerhetsavstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
4.7 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
15/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaUnderliggande takpannaSkenskarvarVäderbeständigt material
SunGrow: SBR(XXX)
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
2/41
6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
6.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
Godkända kontrollpunkter
39/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
1/6
8.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
