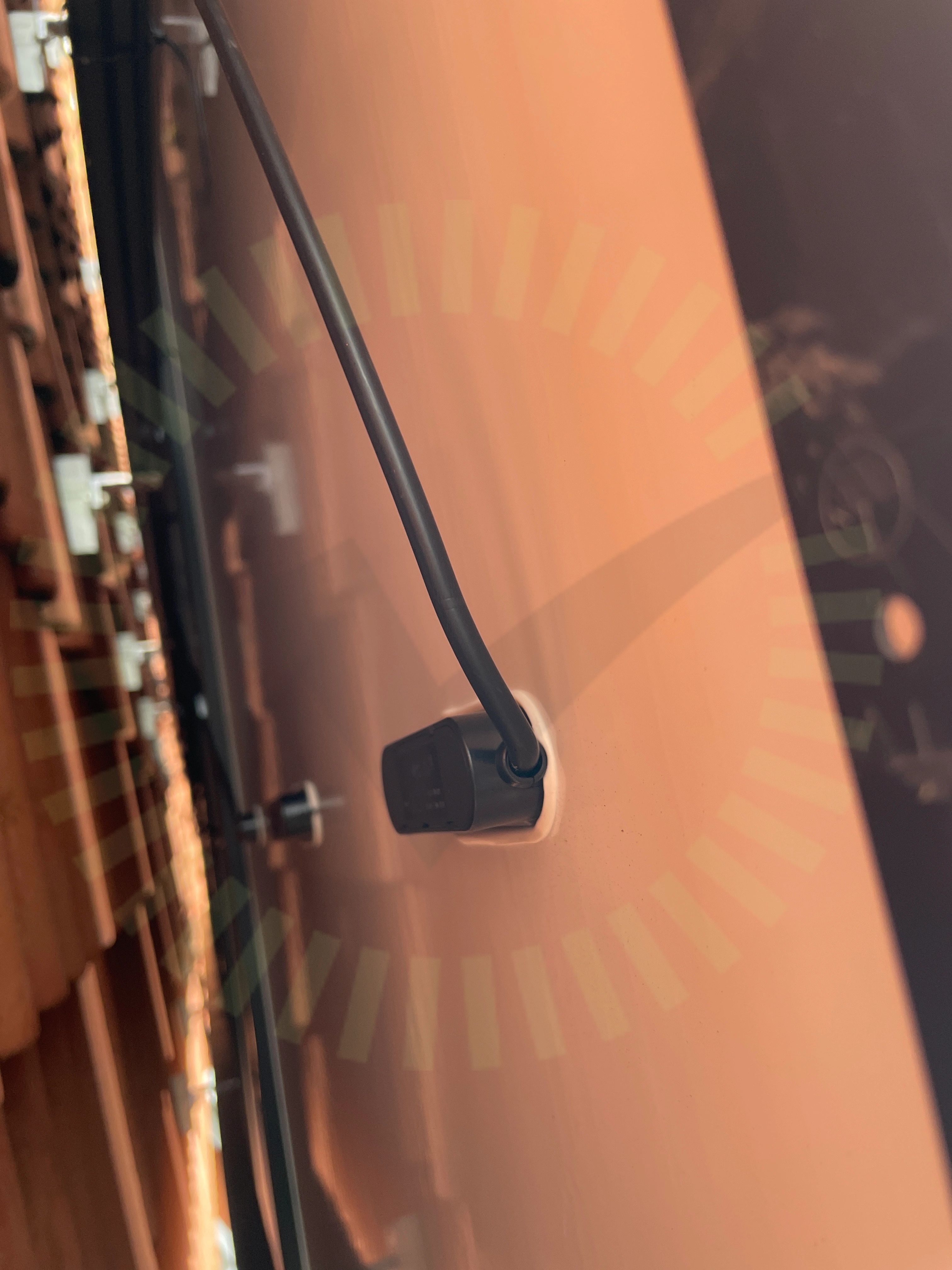

1.1 Dragavlastade
Inte godkändKablage hårt draget från panelens utgång.
SS 436 40 00 (522.8.3)
Besiktningsrapport
8.1
Installation genom
E.ON
Datum
7 november 2022
Ort
Anderslöv, Skåne län
81% godkända19% ej godkända
Om installationen
PanelerJAM54S31 MR
MontagesystemWeland Stål: Läktfästen
MontagesystemRenusol: VS+
VäxelriktareSunGrow: SG(5.0-20)RT
TillbehörSäkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
JAM54S31 MR
Anmärkningar
1/10Godkända kontrollpunkter
9/10DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
Renusol: VS+
Anmärkningar
3/132.1 Främmande material
Inte godkändTvå olika sorters montagesystem
2.2 Skenornas infästning
Inte godkändTvå system blandade. Godkänd infästning mellan de båda saknas. Garantier påverkars.
Tillverkarens anvisningar

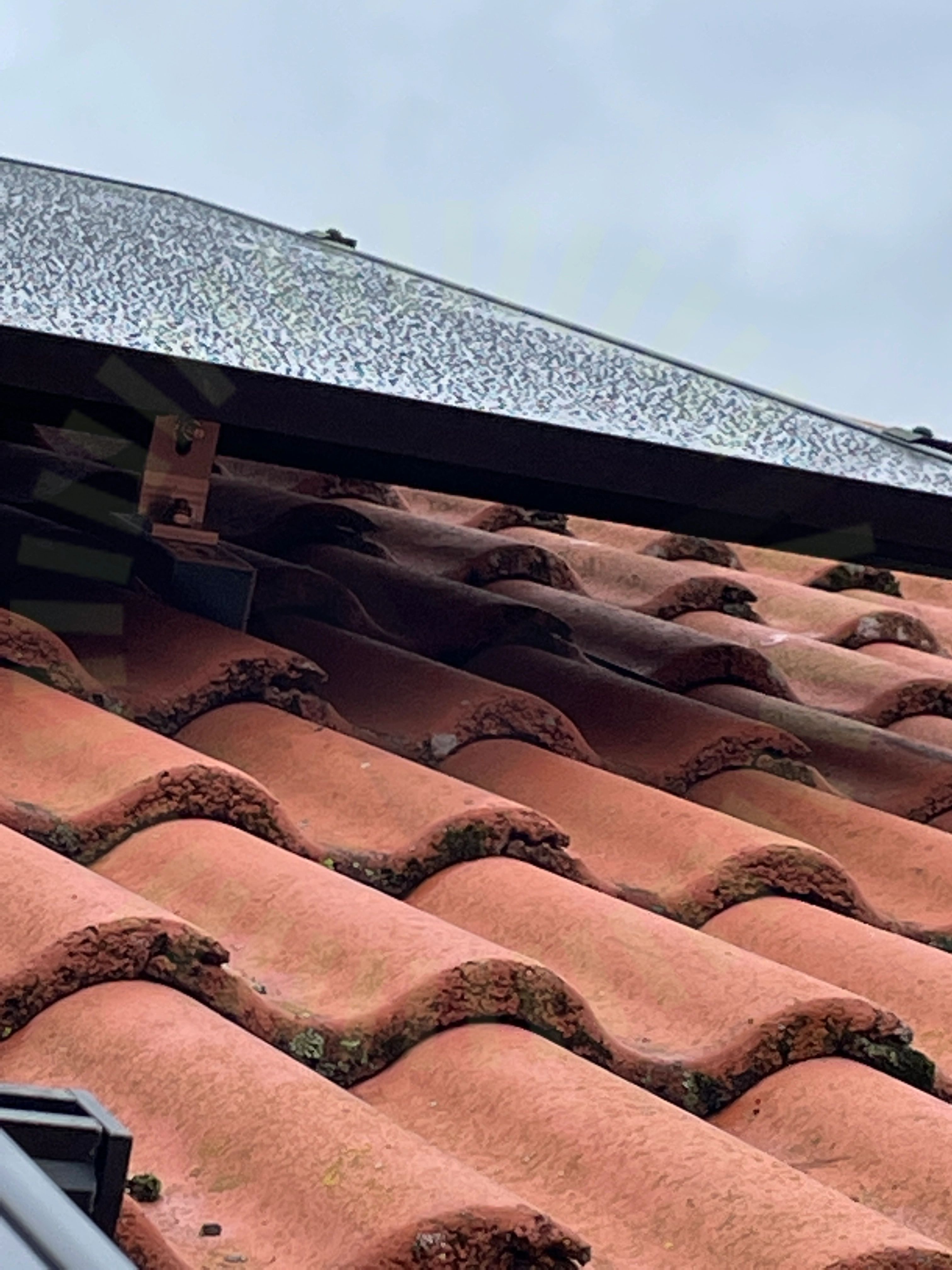

2.3 Skenornas överhäng
Inte godkändÖverhäng överstiger 300 mm
Tillverkarens anvisningar
Godkända kontrollpunkter
10/13MittfästePanelramens tjocklekShimsSkadorSkarp kantSkenskarvSkyddSlutfästeTaklutningVäderbeständigt material
SunGrow: SG(5.0-20)RT
Anmärkningar
4/30

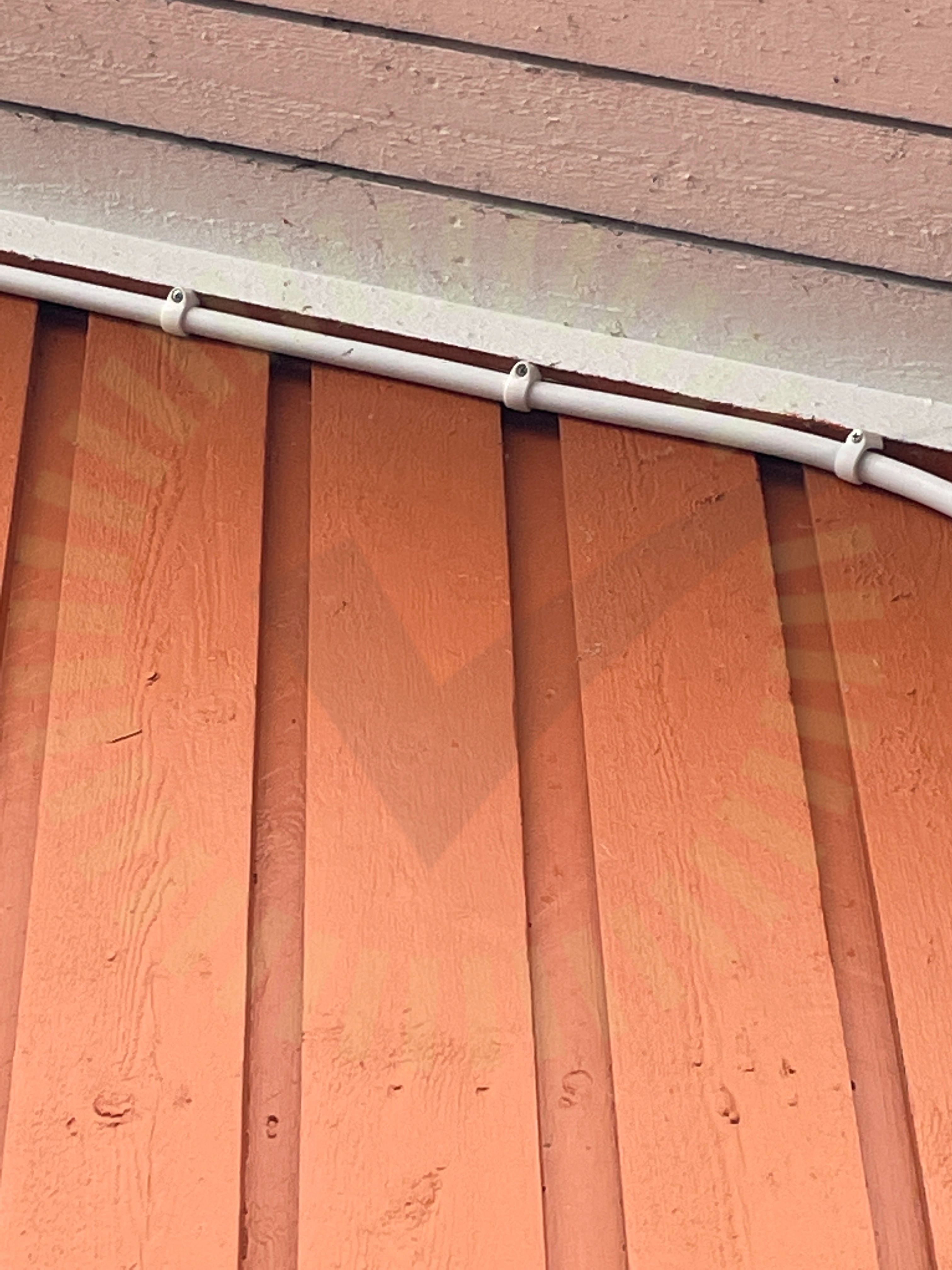

3.1 AC Förläggning
Inte godkändKlammer vända på fel håll
SS 436 40 00 (522.8.4)

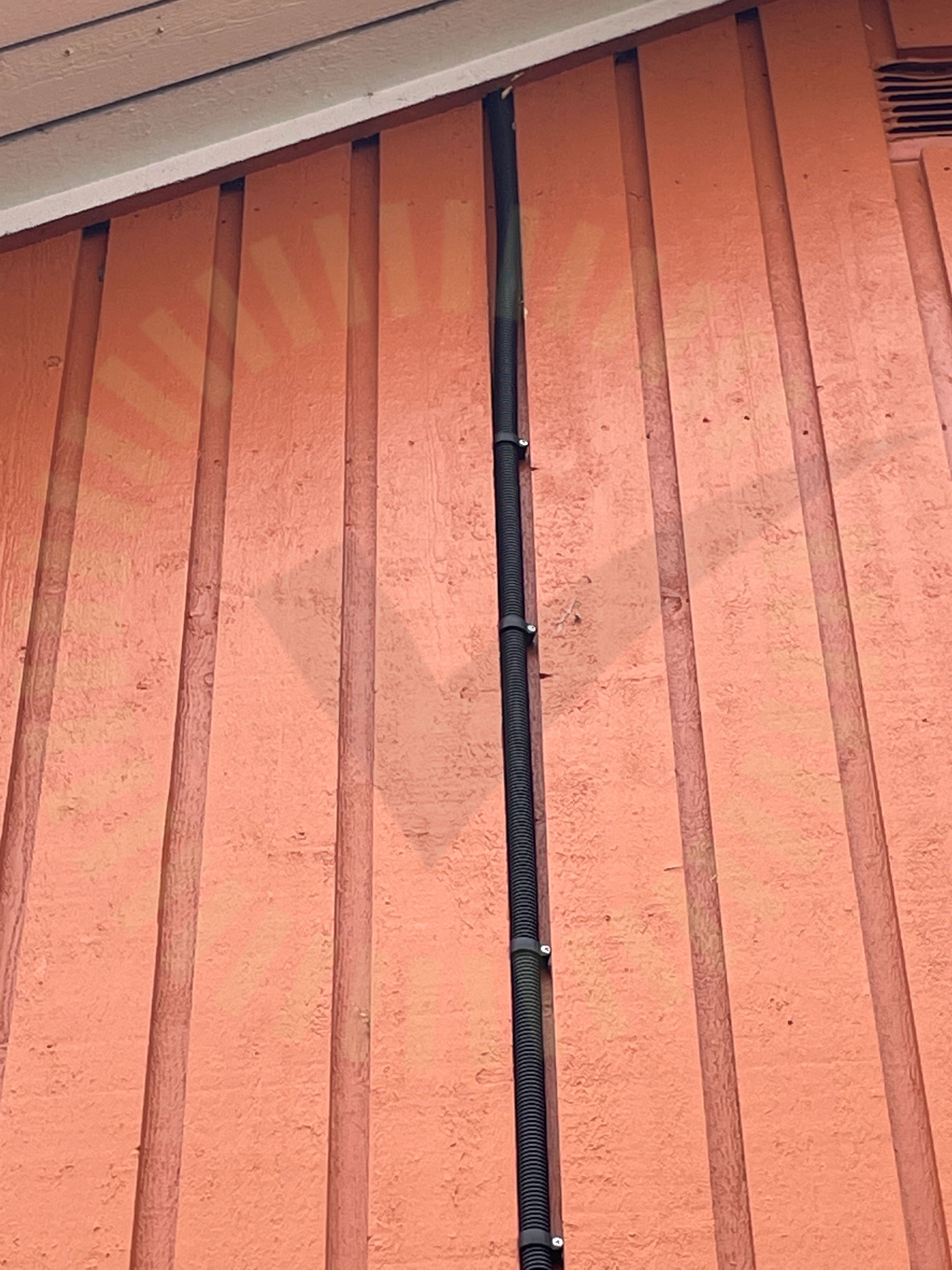

3.2 DC Förläggning
Inte godkändSlang hänger för långt utan uppfästning längst upp.
3.3 Dokumentation Växelriktare
Inte godkändDokumentation för växelriktaren saknas.

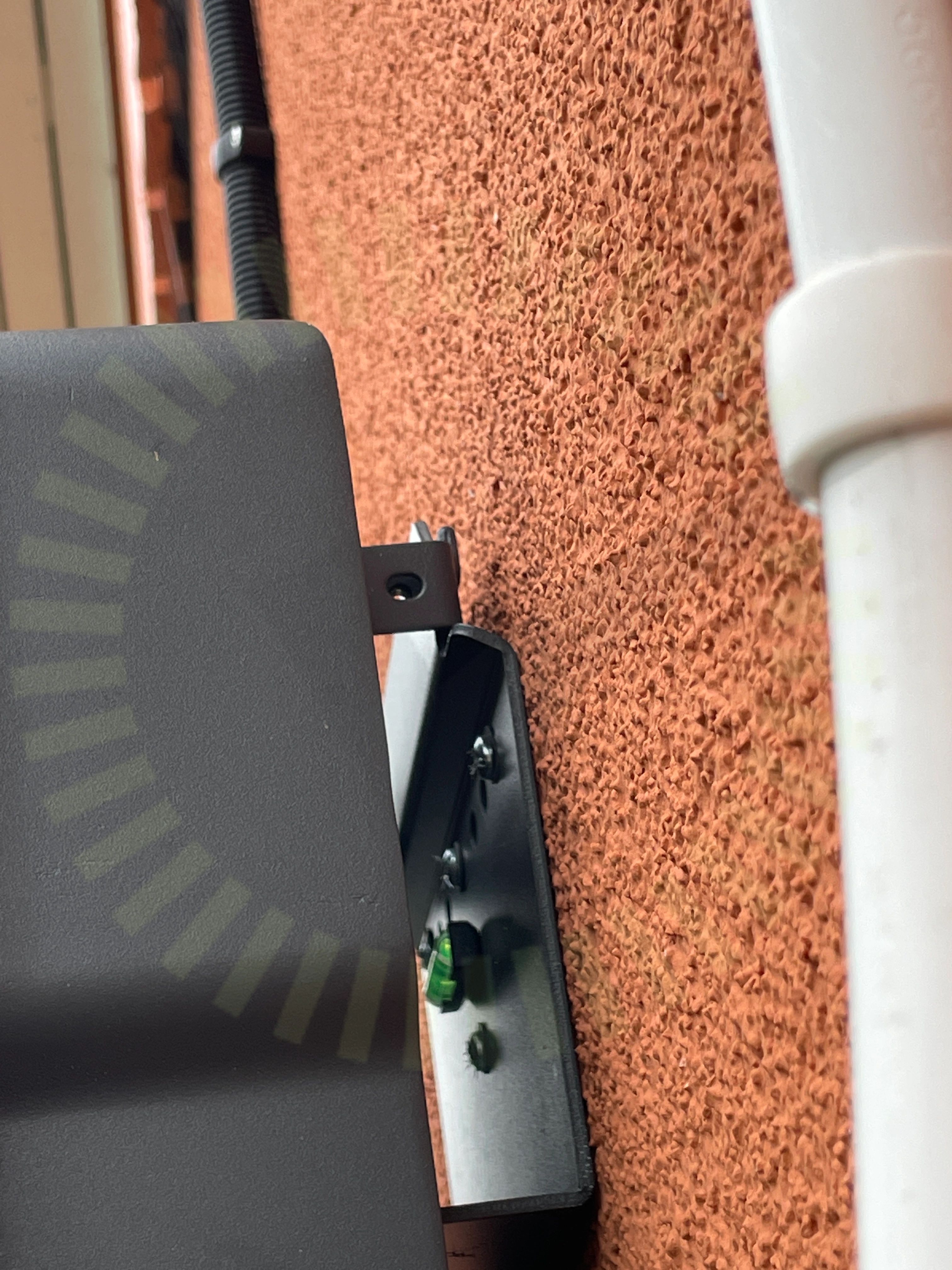

3.4 Placering: Fastsäkring av produkt
Inte godkändSaknas skruv
Tillverkarens anvisningar
Godkända kontrollpunkter
26/30AC BöjradieAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKabelLedare fastspändaMärkningSkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkelVäxelriktare: El: Kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Weland Stål: Läktfästen
Anmärkningar
5/12

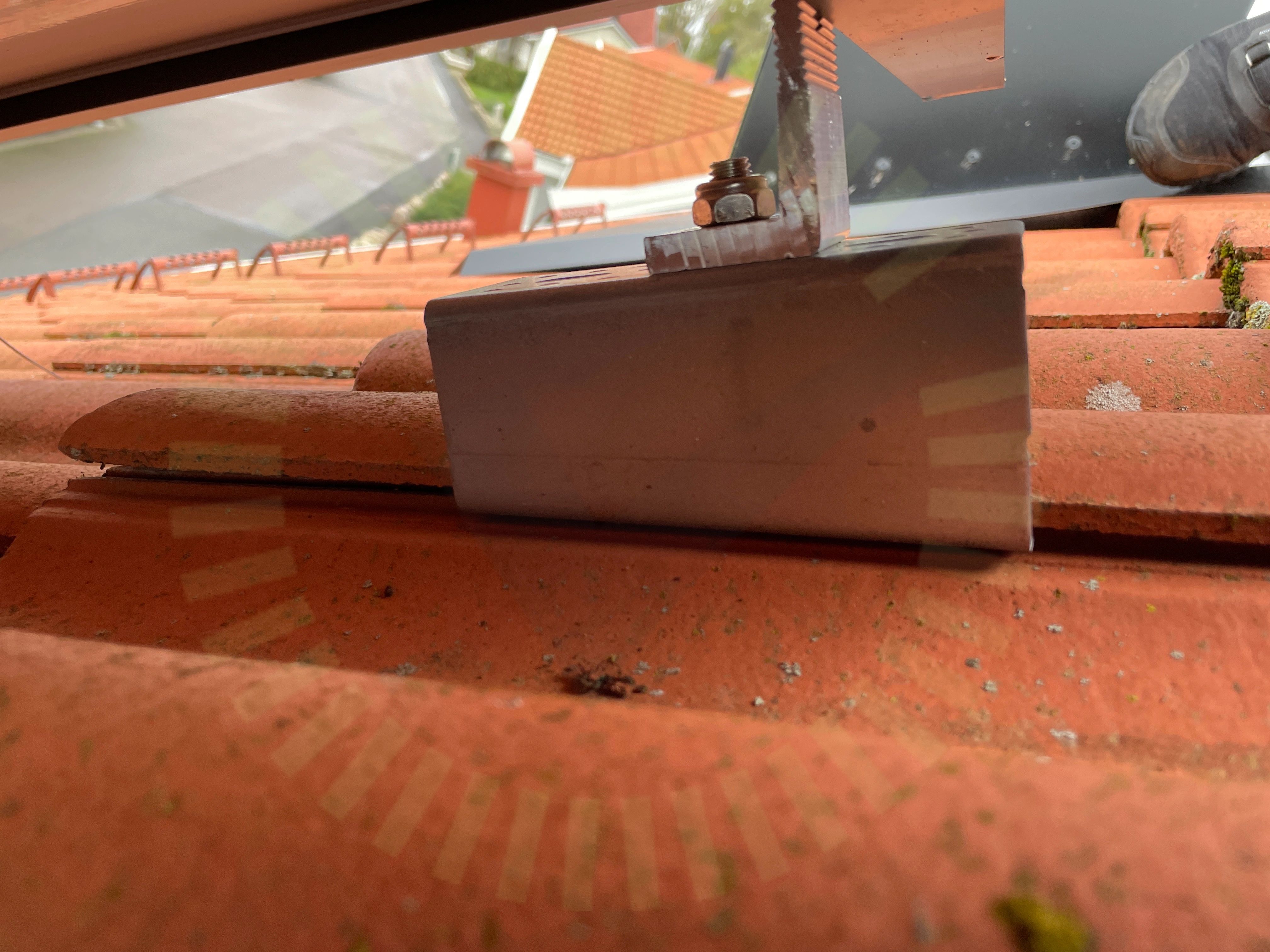

5.1 Avstånd panna
Inte godkändKrok ligger dikt underliggande panna.
Tillverkarens anvisningar
5.2 Avstånd
Inte godkändLastberäkning saknas uppmätt mått mellan skenor 1120mm
Tillverkarens anvisningar
5.3 Främmande material
Inte godkändTvå olika sorters montagesystem
5.4 CC mått
Inte godkändLastberäkning saknas uppmätt mått mellan krokar 1200mm
Tillverkarens anvisningar
5.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar
Godkända kontrollpunkter
6/12BärläktKabeluppfästningSkadorSkyddSlutfästeVäderbeständigt material
Ej tillgängligt vid besiktning
1/12Takgenomföring
