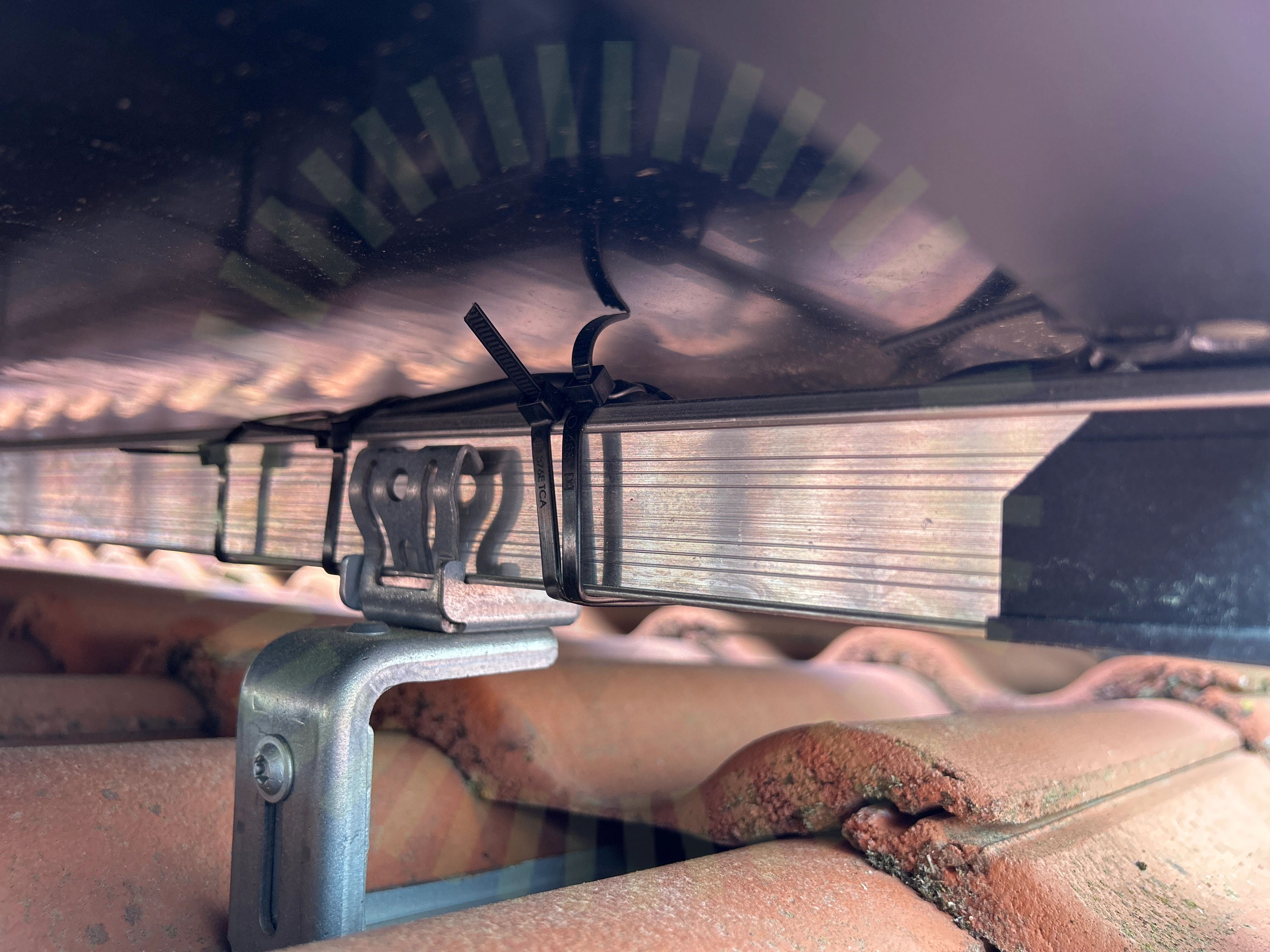

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
Besiktningsrapport
8.1
Installation genom
Sol i Väst
Datum
4 juli 2023
Ort
Torslanda, Västra Götalands län
86% godkända14% ej godkända
Om installationen
PanelerSine Energy: SN(400-410W)-108MF
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Panntak , ESDEC Lutande Panntak
Anmärkningar
4/25
2.2 Skenans utstick för klämma
Inte godkändSkenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
2.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
2.4 Takkrokarnas CC
Inte godkändKrokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Esdec anger 86cm och där är 102cm
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/25DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Panntak , Sine Energy: SN(400-410W)-108MF
Anmärkningar
8/193.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.

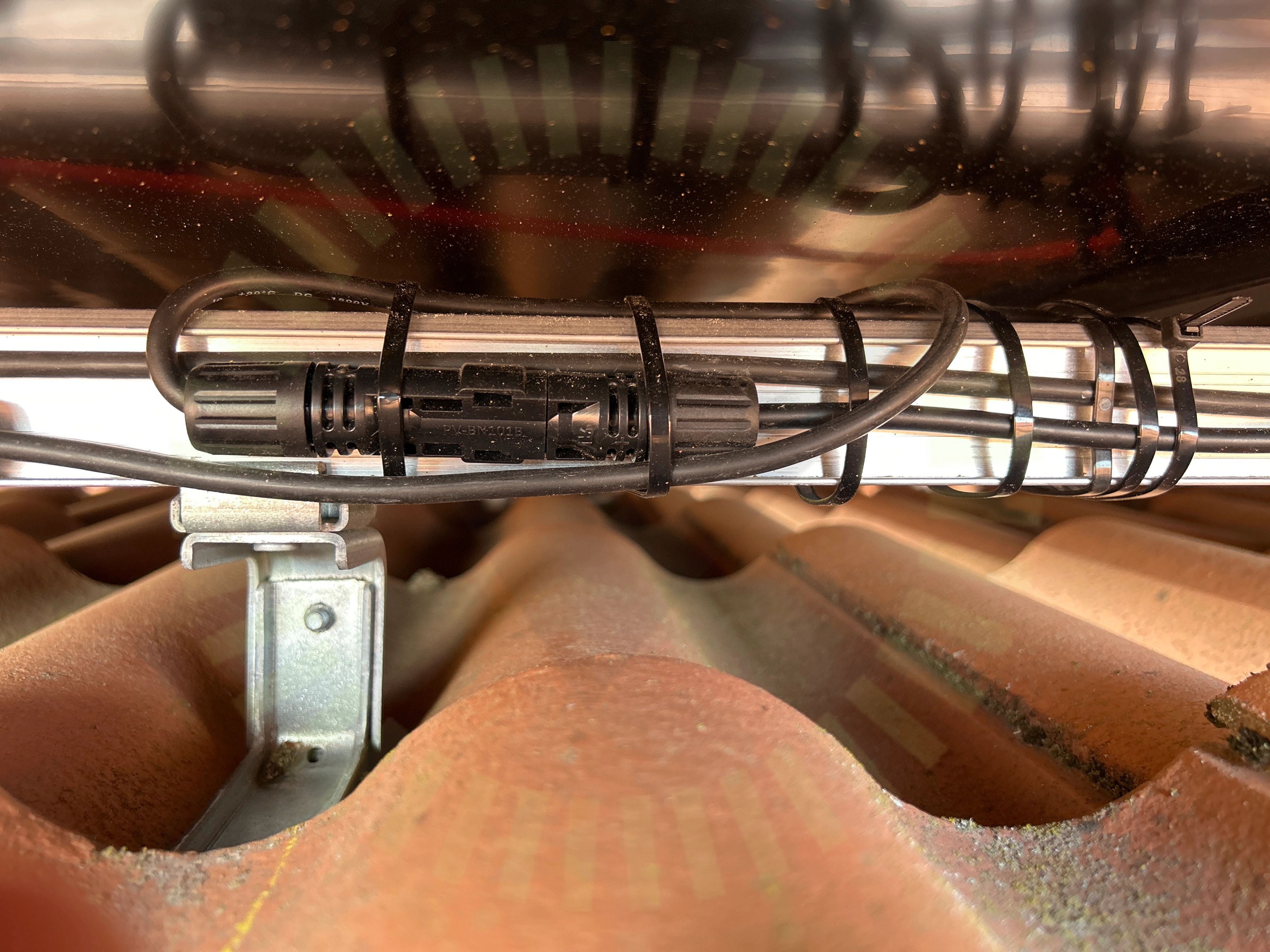

3.2 Panelkablagets böjradie
Inte godkändKablaget har en för skarp böjradie.

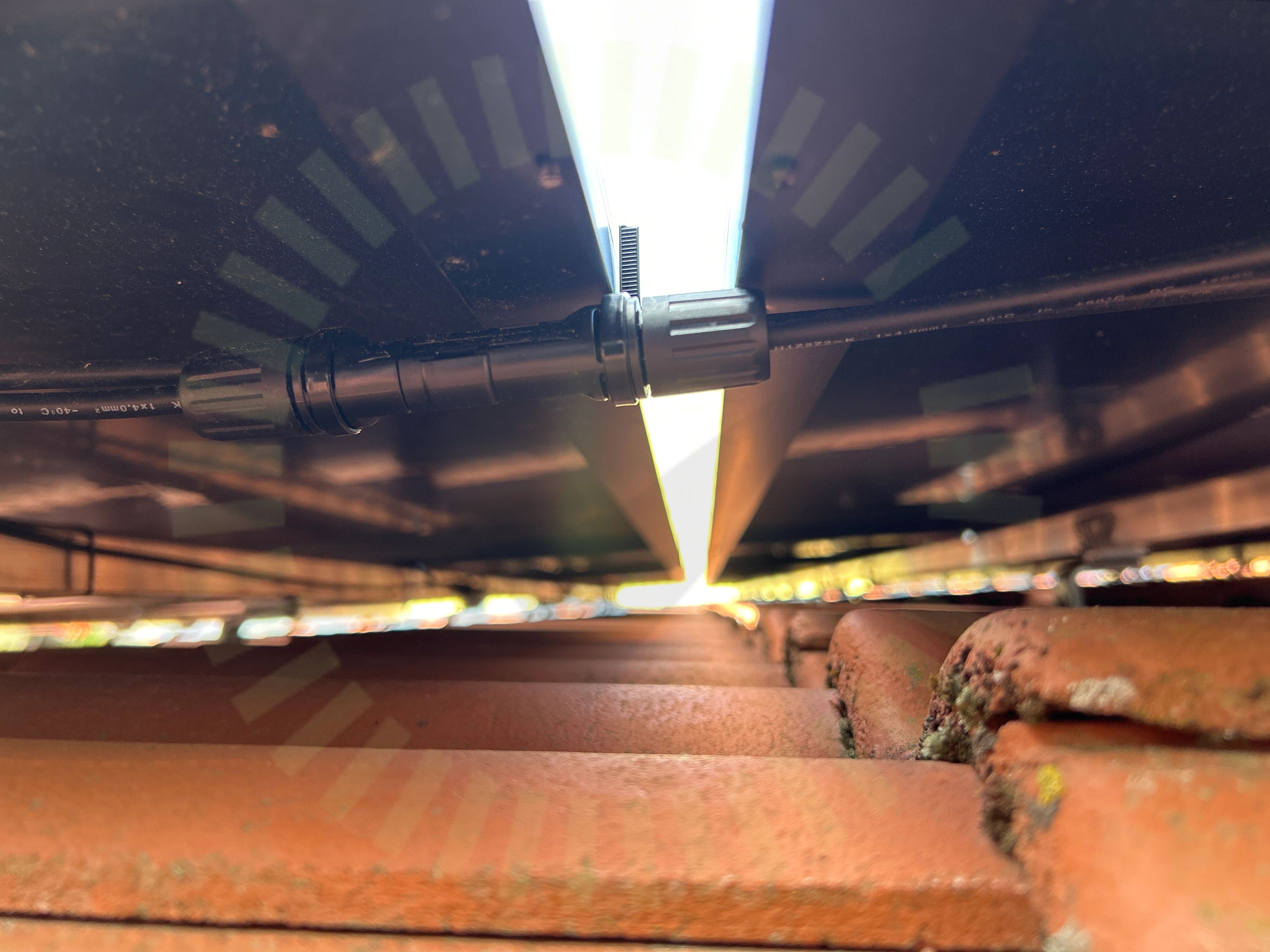

3.3 DC-kontakter oskyddade
Inte godkändDC-kontakter ligger oskyddade mellan panelerna.

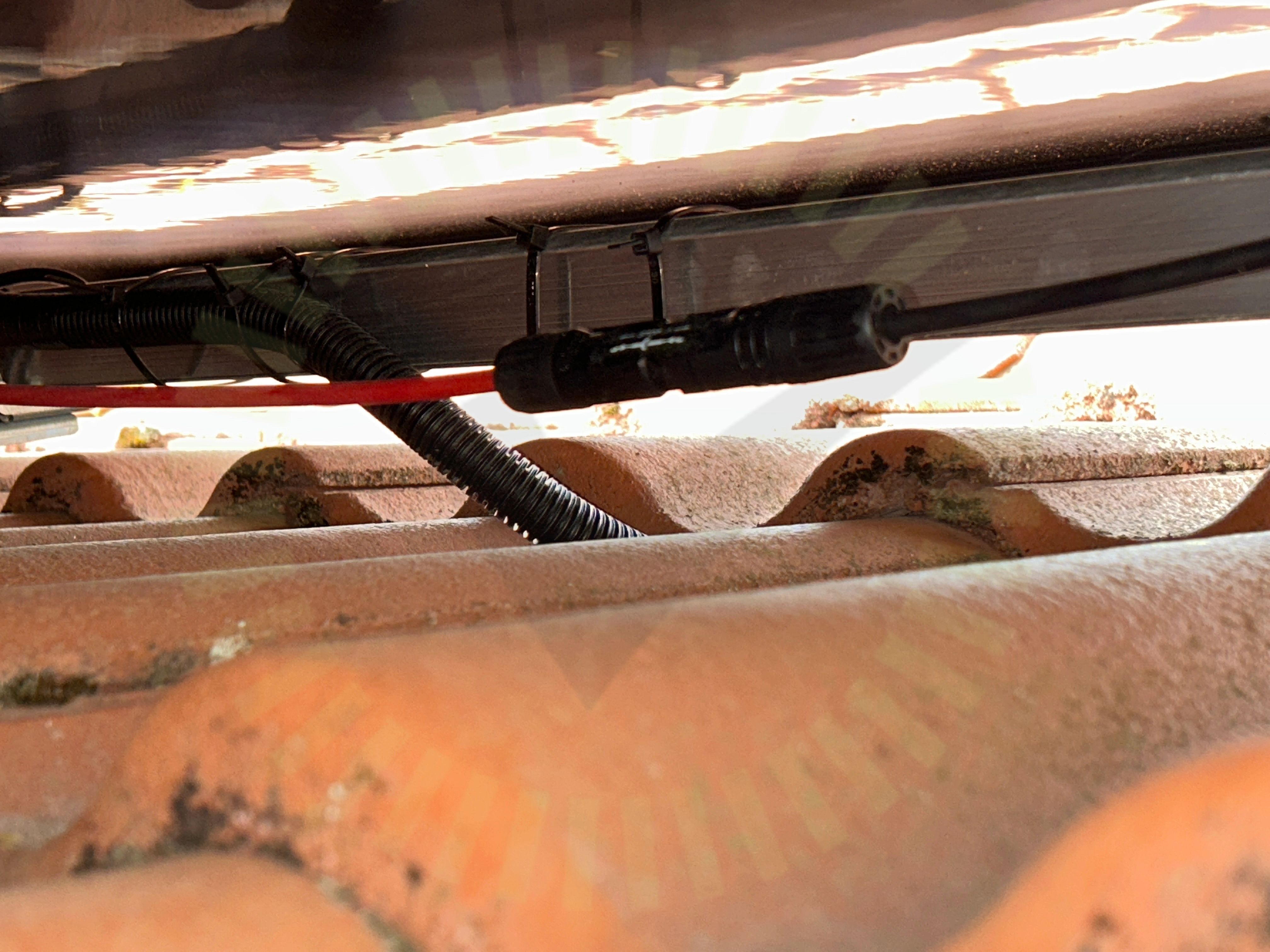

3.4 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
3.5 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
3.6 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

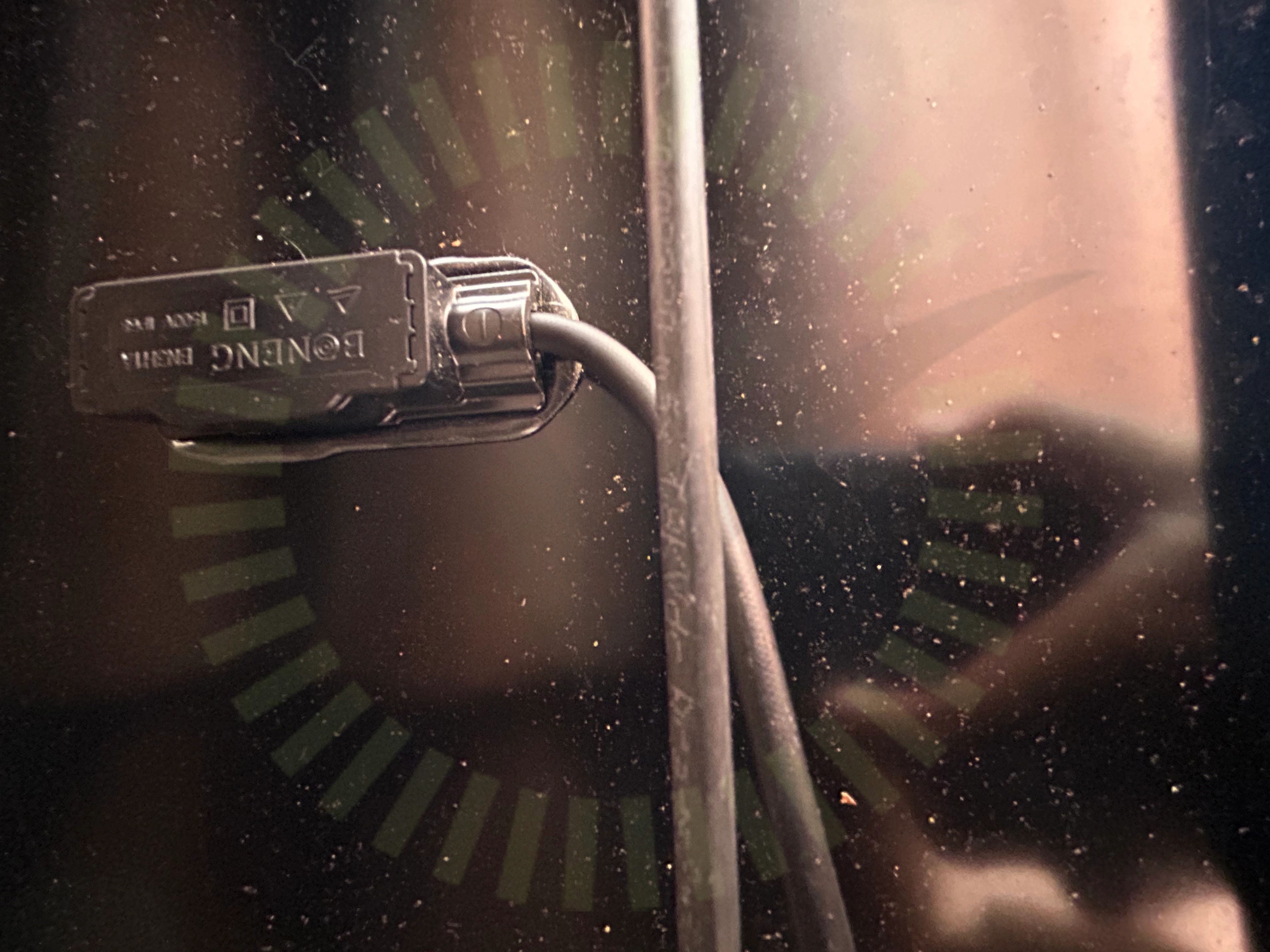

3.7 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.

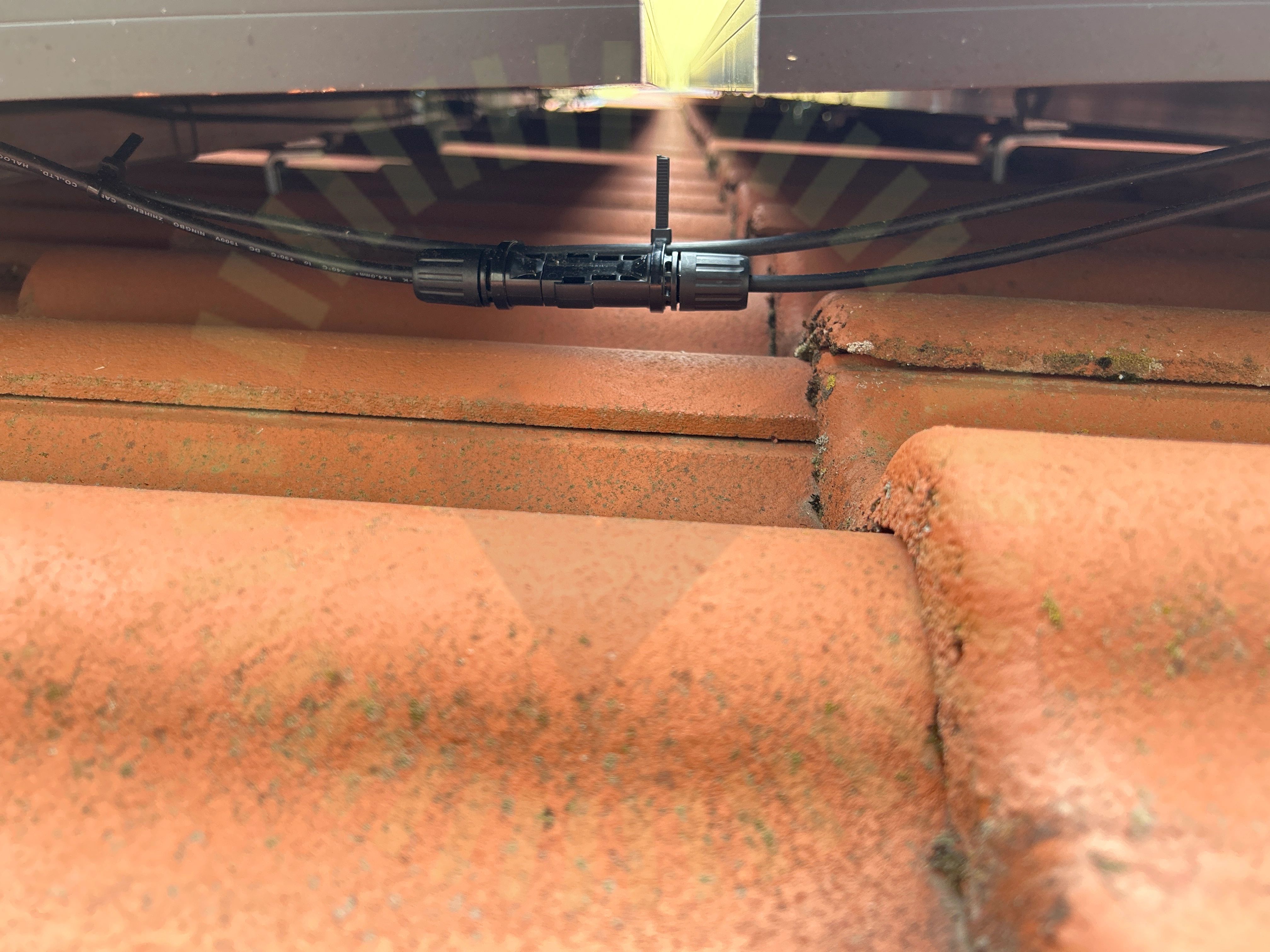

3.8 Stress på kontakter
Inte godkändKontakt utsätts för konstant drag när dessa hänger.
SS 436 40 00, 712.526
Godkända kontrollpunkter
11/19Avstånd till havetAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ramSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Undercentral
Anmärkningar
1/8

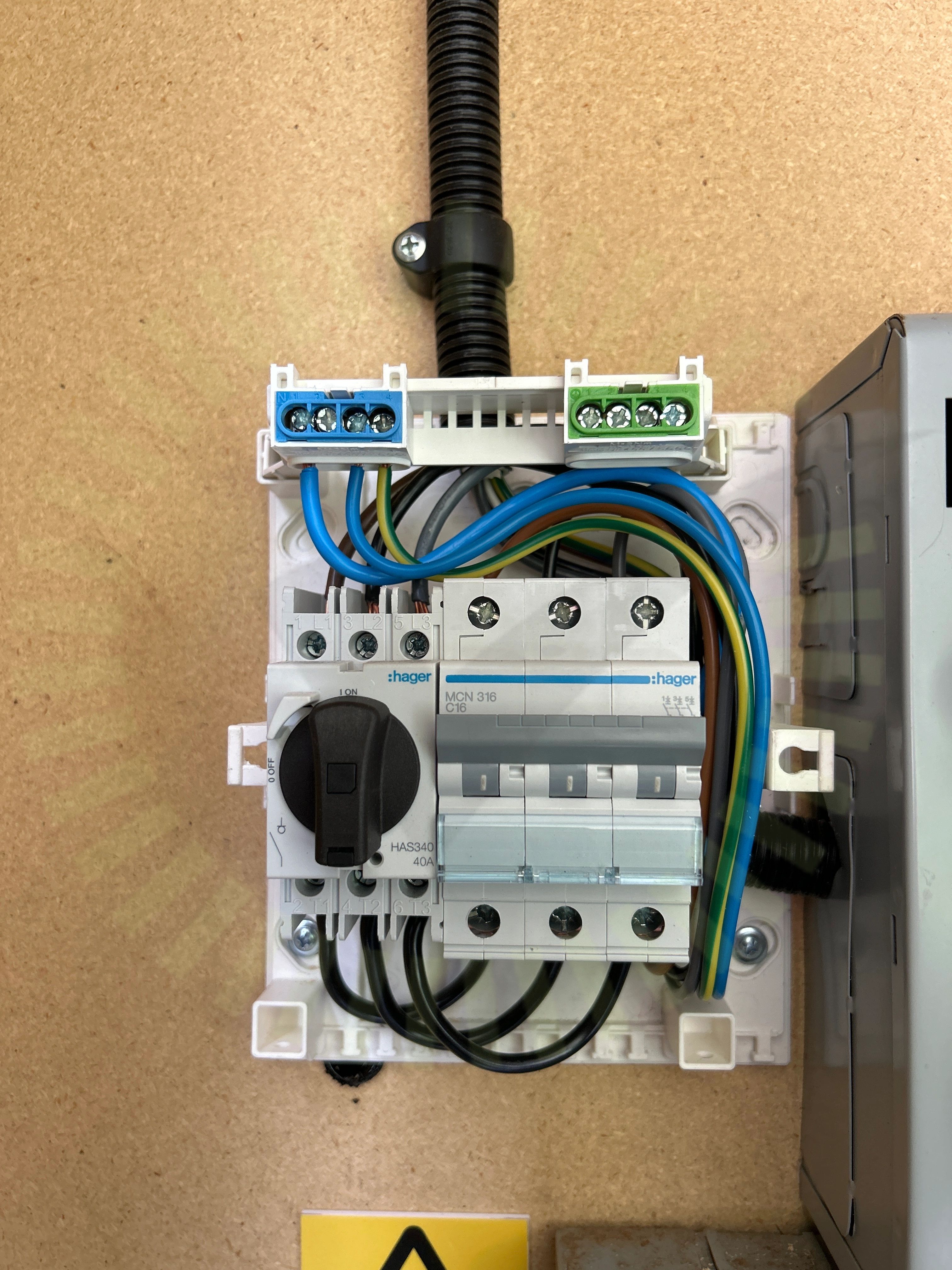

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
7/8BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33
7.1 Genomföringar
Inte godkändGenomföring inte tätad mellan våningar.

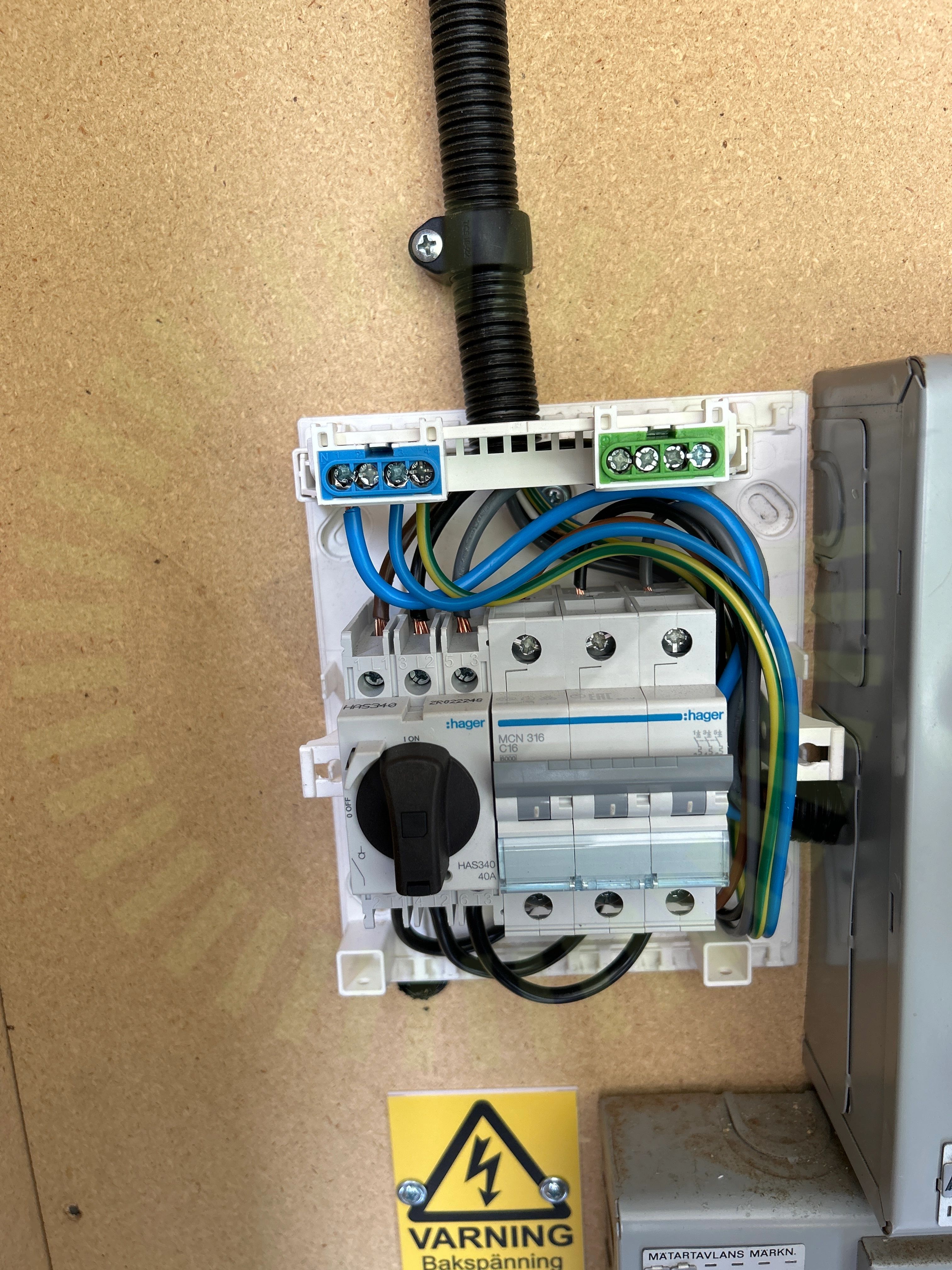

7.2 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
31/33AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
