Besiktningsrapport

8.2

Installation genom

Raymond

Datum

13 februari 2023

Ort

Järna, Stockholms län

Säkerhetsavstånd

Förstärkningsskruv

Kabeluppfästning

+ 8

87% godkända13% ej godkända

Om installationen

PanelerGruppSol: SVERIGEPANELEN SuperPower

OptimerareFerroAmp: SSO 8kW

MontagesystemESDEC Lutande Panntak

MontagesystemK2: SolidRail

VäxelriktareFerroAmp: EnergyHub XL 28kVA

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Optimerare

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Rak falskt plåttak, GruppSol: SVERIGEPANELEN SuperPower

Anmärkningar

2/11

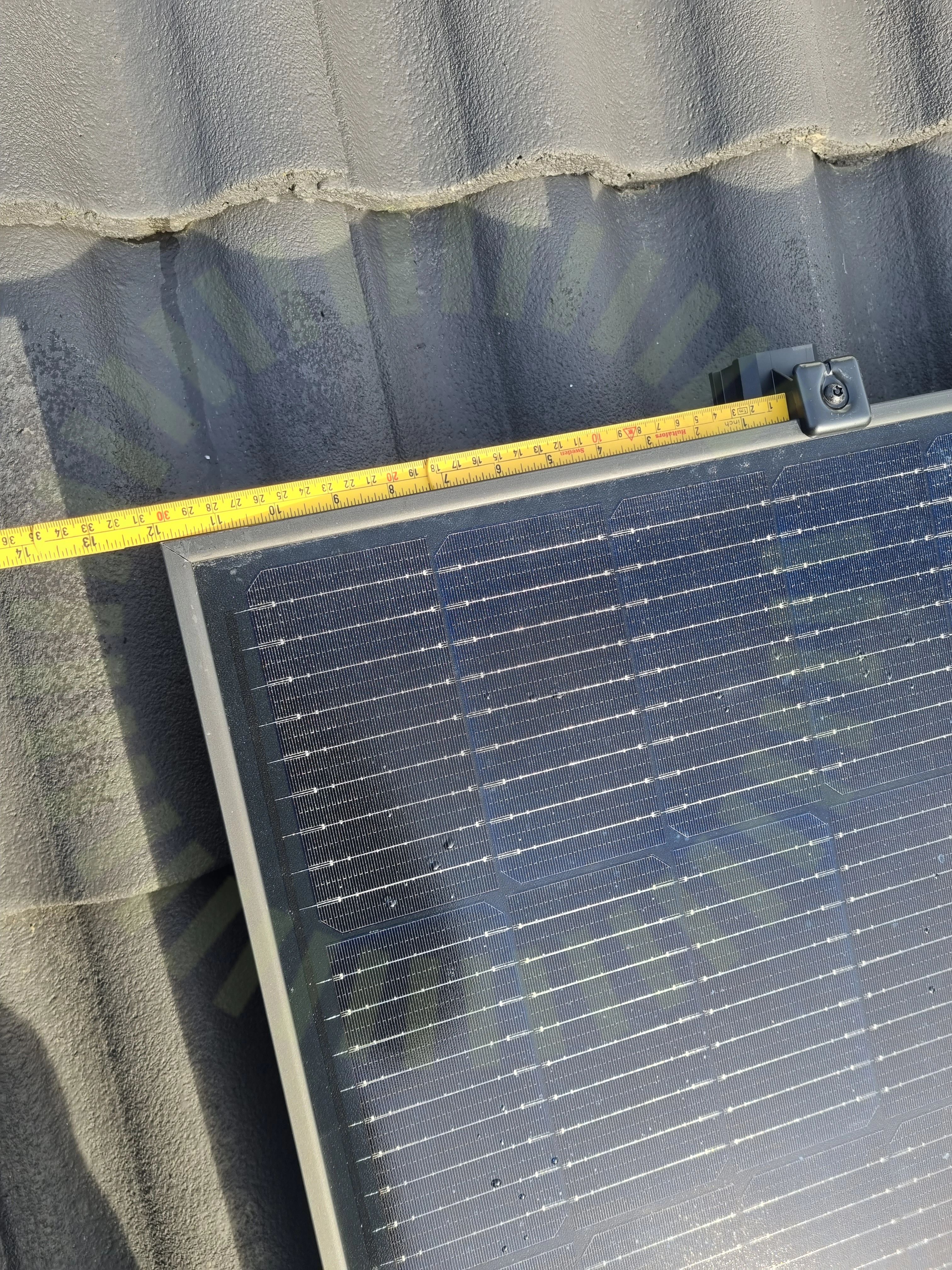

4.1 Fästen placering

Inte godkänd

Panelens fäste placerat 390mm från panelkant

Tillverkarens anvisningar

4.2 Kontakter

Inte godkänd

Kontakter som ej är av samma tillverkare använda

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

9/11

Böjradie kablageDragavlastadeDräneringshålFöremål bakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

Rak falskt plåttak, K2: SolidRail

Anmärkningar

5/7

5.1 Hängande kablar

Inte godkänd

Kablar hänger ner mot tak

5.2 Mittklämmor

Inte godkänd

Mittklämma ej fastsatt

Tillverkarens anvisningar

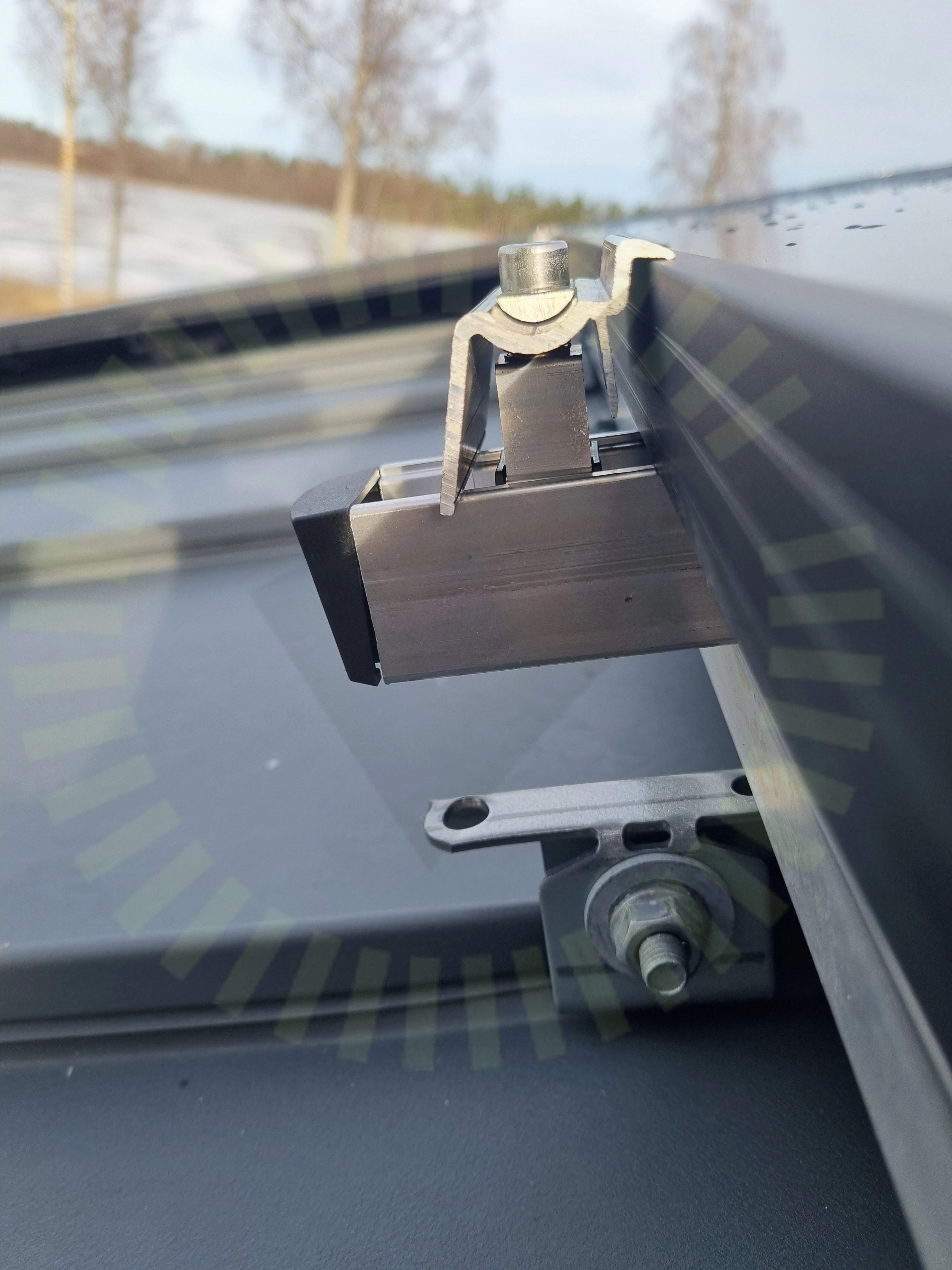

5.3 Skenornas överhäng

Inte godkänd

Lastberäknkng saknas 300mm uppmätt överhäng

5.4 Termisk brytpunkt

Inte godkänd

Snö och vindlastberäkning saknas

Tillverkarens anvisningar

5.5 Ändklämmor

Inte godkänd

Ändklämma sitter löst och ned förlåtet avstånd från panelkant till skenslut

Tillverkarens anvisningar

Godkända kontrollpunkter

2/7

Skenornas infästningSkenskarv

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

1/4

7.1 Informering av solceller

Inte godkänd

Saknas vid mätarskåp

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/25

8.1 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

8.2 Strängschema

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

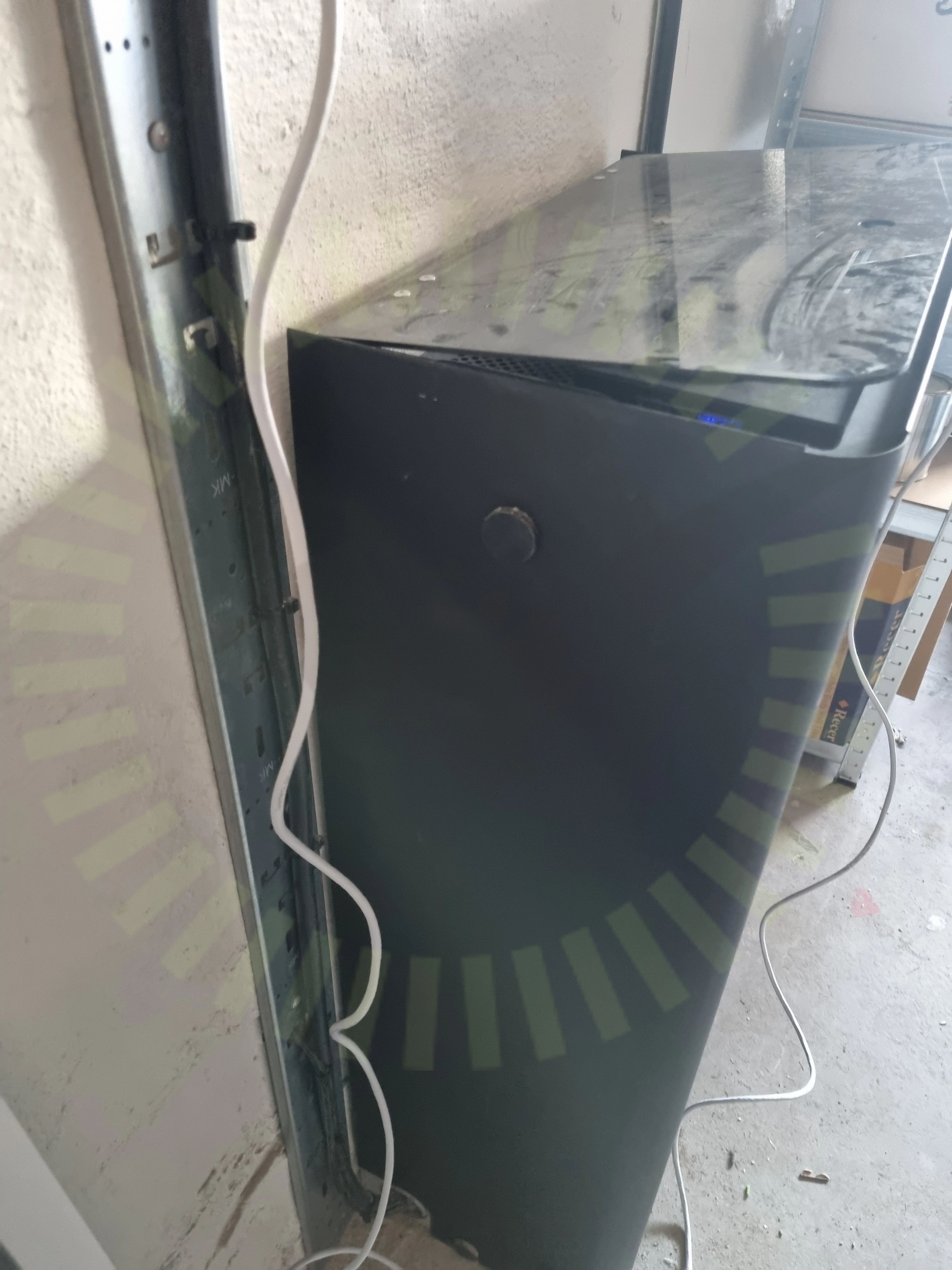

8.3 Ventilation

Rekommendation

Står placerad direkt mot vägg

Tillverkarens anvisningar

Godkända kontrollpunkter

22/25

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningArbetsbrytareDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInternetKabelKontakterLedare fastspändaMärkningSäkringUtrymmeVinkelVärmeutveckling

tak råspont, ESDEC Lutande Panntak

Anmärkningar

5/28

9.1 Avstånd mellan takkrokar

Inte godkänd

Snö och vindlast saknas uppmätt 1000cc och 700cc mellan infästningar. Monterat i landskap

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

9.2 Förstärkningsskruv

Inte godkänd

Saknas förstärkningsskruv på nedersta raden

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

9.3 Kabeluppfästning

Inte godkänd

Kablage hänger ner mot takyta

SS 436 40 00 (712.521.101 och 522.8.4)

9.4 Snö- och Vindlastberäkning

Inte godkänd

Saknas

Tillverkarens montageanvisningar

9.5 Säkerhetsavstånd

Inte godkänd

Avstånd från panelram till kant på tak är 50mm

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

22/28

Anpassade takpannorBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

tak råspont, GruppSol: SVERIGEPANELEN SuperPower

Anmärkningar

1/11

10.1 Fästen placering

Inte godkänd

300 mm från skena till panelkant

Tillverkarens anvisningar

Godkända kontrollpunkter

10/11

Böjradie kablageDragavlastadeDräneringshålFöremål bakstyckeHöjdskillnadKontakterMellanrumSkadorSkuggaSträngförläggning
