Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
7 juli 2025
Ort
Kågeröd, Skåne län
Kabeluppfästning
Placering
Föremål mot bakstycke
93% godkända
7% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.08
Optimerare
SolarEdge: S-Serie
Montagesystem
CC90 UNUM Plåttak
Växelriktare
SolarEdge: SE12.5K-SE20K
Tillbehör
Säkerhetsbrytare DC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Avtal
Säkerhetsbrytare DC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

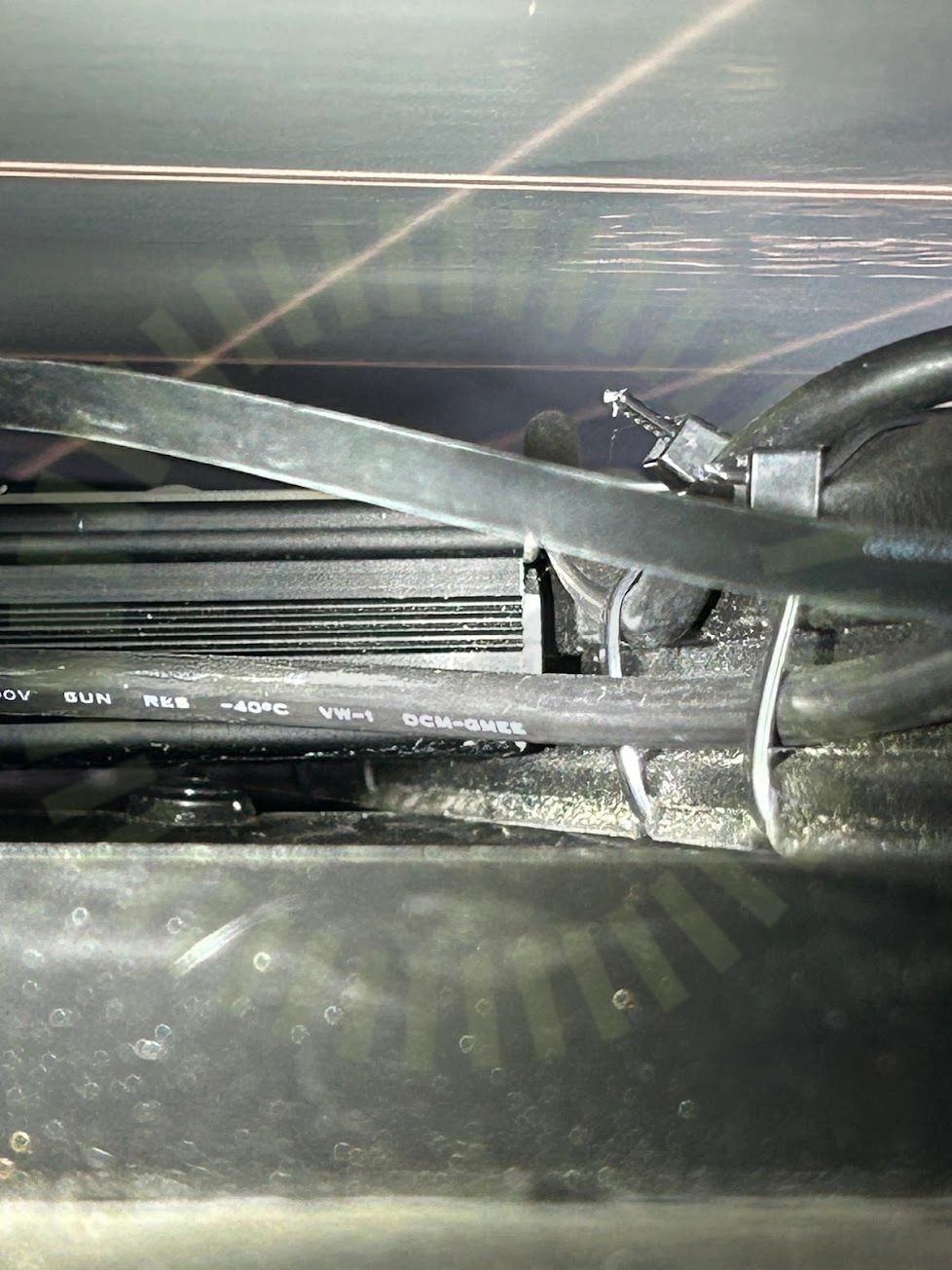

3.1 Placering
Inte godkänd
För kort avstånd mellan optimerare och skena.
Applikationsdokument: Montageutrymme Effektoptimerare
Godkända kontrollpunkter
4/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Tak 1, Trina: TSM-DE09.08
Anmärkningar
1/14

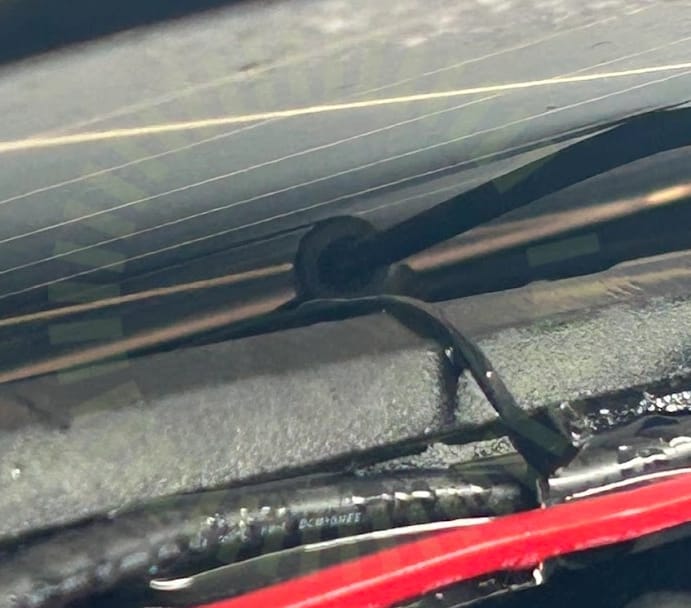

4.1 Föremål mot bakstycke
Inte godkänd
Kontakter ligger klämda mellan panel och optimerare.
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: CC90 UNUM Plåttak
Anmärkningar
2/17
5.1 CC mått
Inte godkänd
Infästningar följer inte de anvisningar som finns. Vid pannplåtstak ska de tre första infästningarna skruvas.
Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2
5.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
14/17
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Skador
Skenans utstick för klämma
Skenskarvar
Säkerhetsavstånd
Termisk brytpunkt
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/17
Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
31/32
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av växelriktare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Tätningsinsats
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
Växelriktarens kontakter
Ej tillgängligt vid besiktning
1/32
Strängdesign
