1.1 Förskruvningar

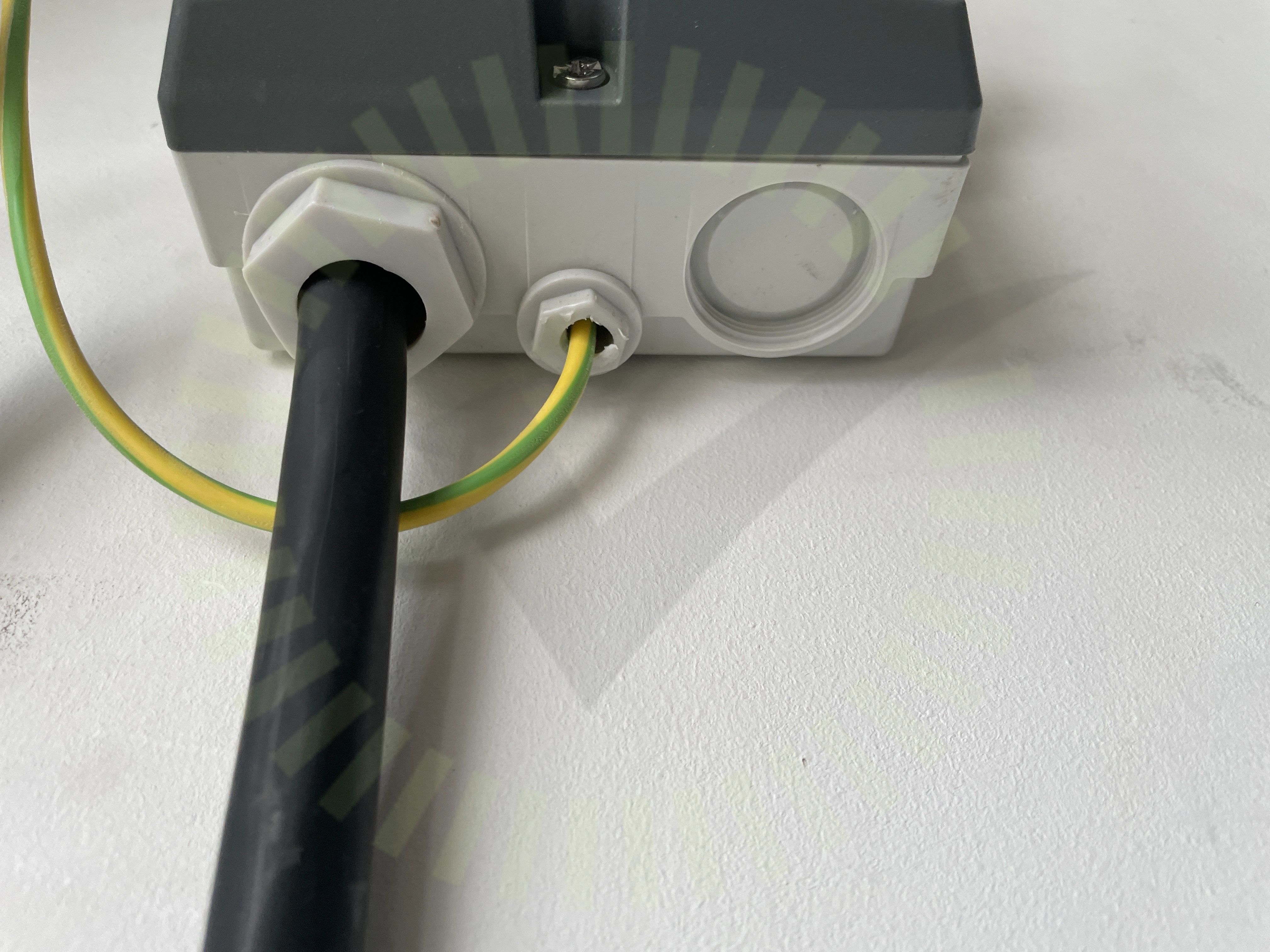

Inte godkändFörskruvning håller inte om kablage.
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
28 september 2023
Ort
Bjuv, Skåne län
95% godkända5% ej godkända
Om installationen
PanelerTrina: Vertex DE09.05
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Säkerhetsbrytare AC
Anmärkningar
1/8Godkända kontrollpunkter
7/8AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
1/242.1 Termisk brytpunkt
Inte godkändSveaSolars egna lastberäkning visar ej var en termisk brytpunkt ska ske. Normalt sker det efter ca 13-14m i ESDECs egna lastberäkningar. Underlaget behöver kompletteras.
Tillverkarens anvisningar
Godkända kontrollpunkter
23/24BelastningBärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTaklutningUrspårningVäderbeständigt material
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/13
3.1 Kontaktdon

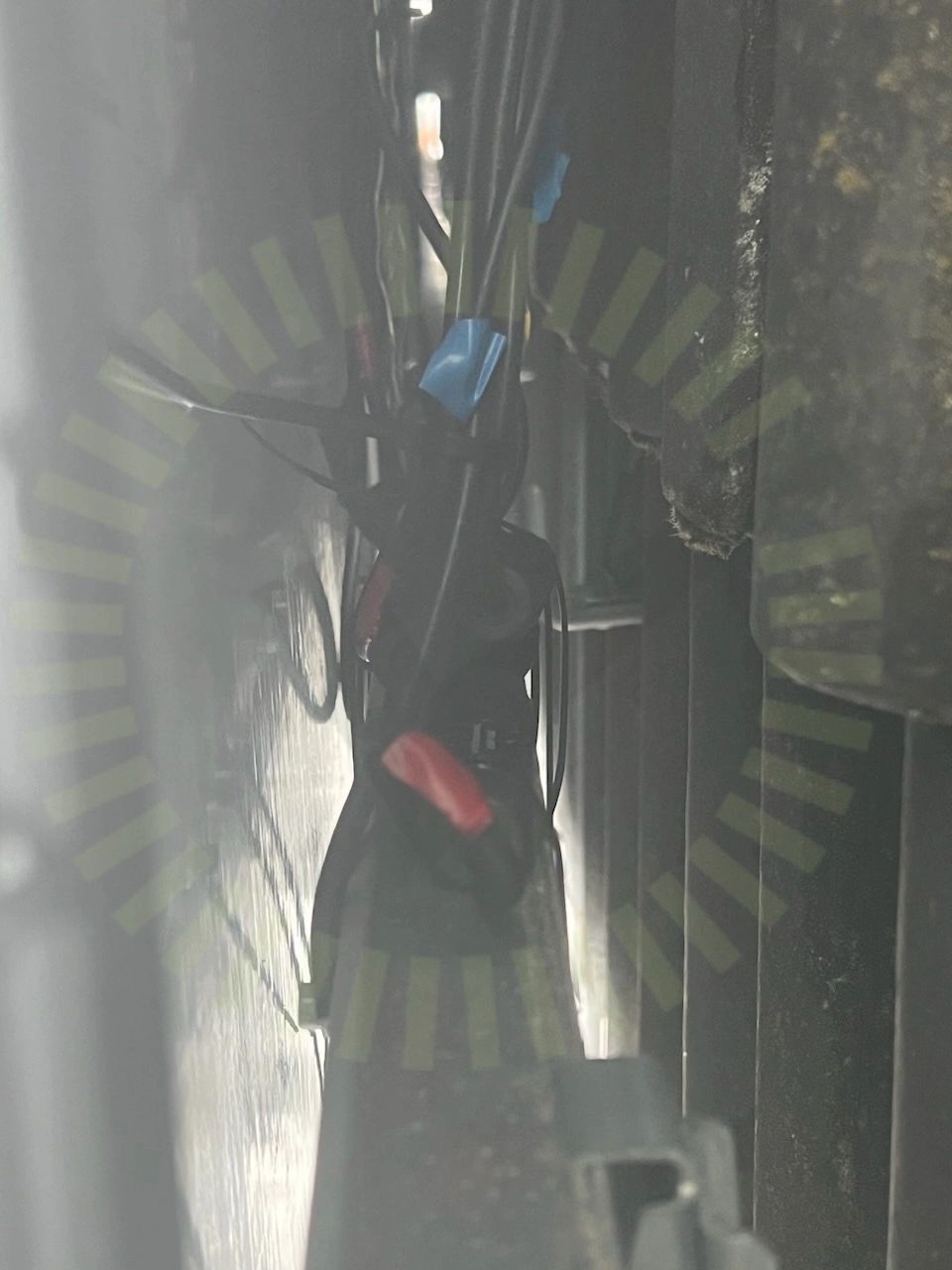

Inte godkändBuntband runt kontaktkroppen förekommer på fåtal ställen.
Stäubli MA711 ver 10.2022, sid 4/4
3.2 Panelkabels böjradie.
Inte godkändPanelkablagets böjradie är för skarp ut från kontaktdon.
Trina Solar, Vertex Series Modules, UM-M-0002/Ver. H, Sida 25
Godkända kontrollpunkter
11/13DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likström
Växelriktare
Godkända kontrollpunkter
27/27AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningPESäkringUtrymmeVinkel
