Besiktningsrapport

9.0

Installation genom

Sesol

Datum

13 mars 2023

Ort

Furulund, Skåne län

Klämmornas placering

Panelramar separerade

Kopplingslåda

+ 4

91% godkända9% ej godkända

Om installationen

PanelerHyundai: HiE-S(xxx)VG (BF+BB)

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/40

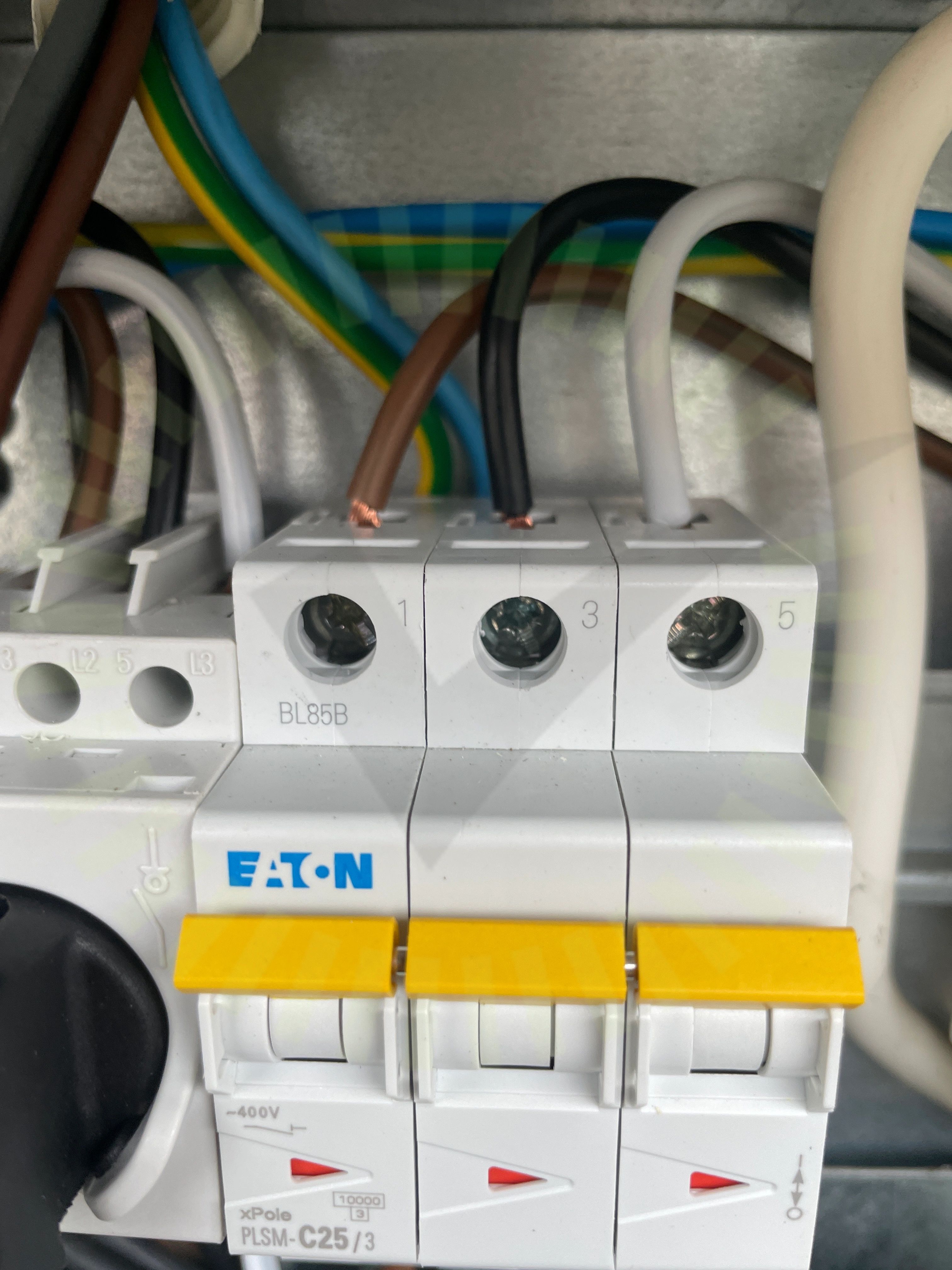

1.1 AC Anslutning Växelriktare

Rekommendation

Kablage för uppskalat vid anslutningspunkt, koppar är synligt

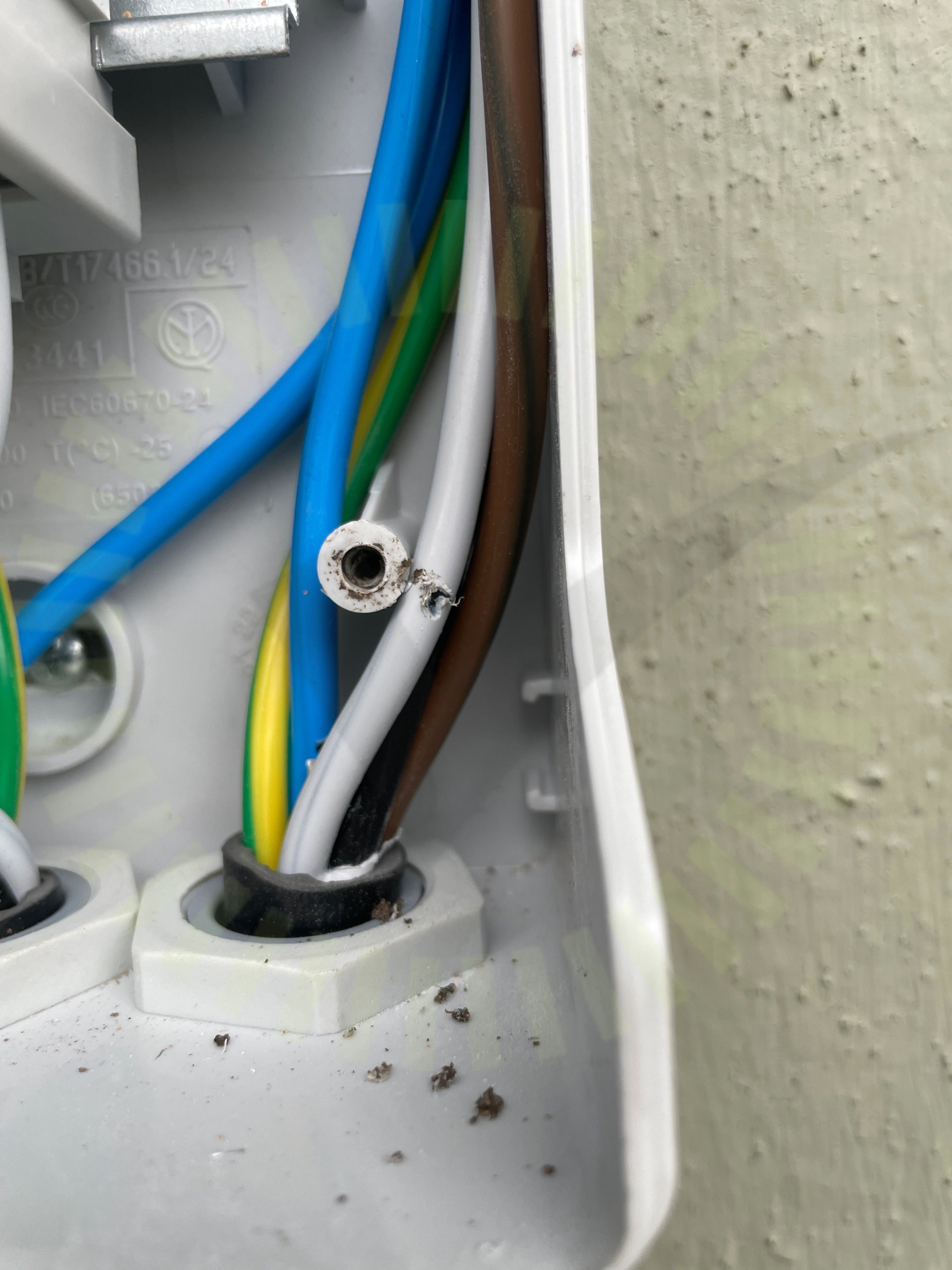

1.2 AC kablage skada

Inte godkänd

AC kabel skadad inne i kapsling för elkopplare för produktionsanläggning

Godkända kontrollpunkter

38/40

AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Hyundai: HiE-S(xxx)VG (BF+BB)

Anmärkningar

4/16

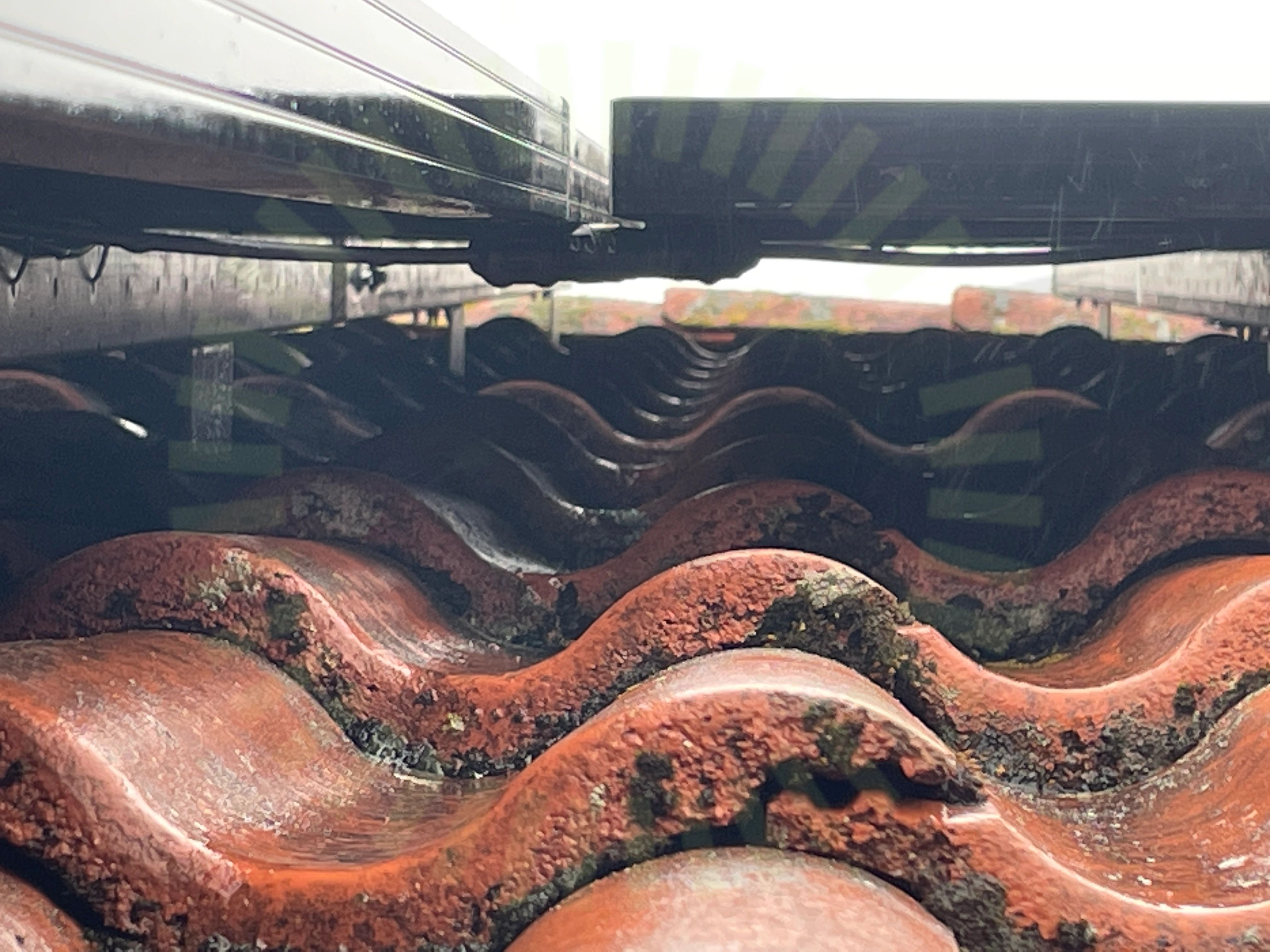

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

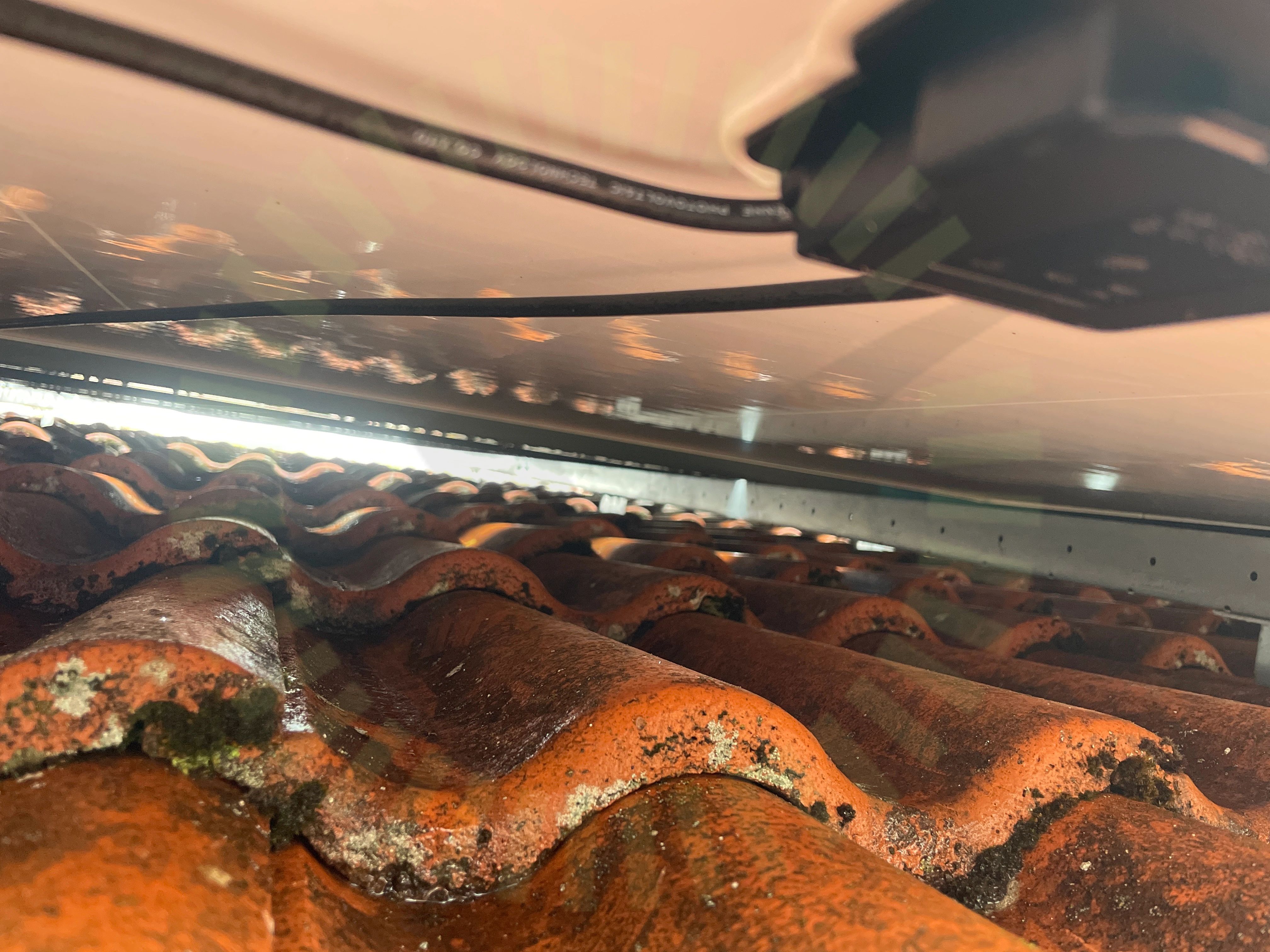

2.2 Kopplingslåda

Inte godkänd

Hårt dragna kablar ut från dosa på panel

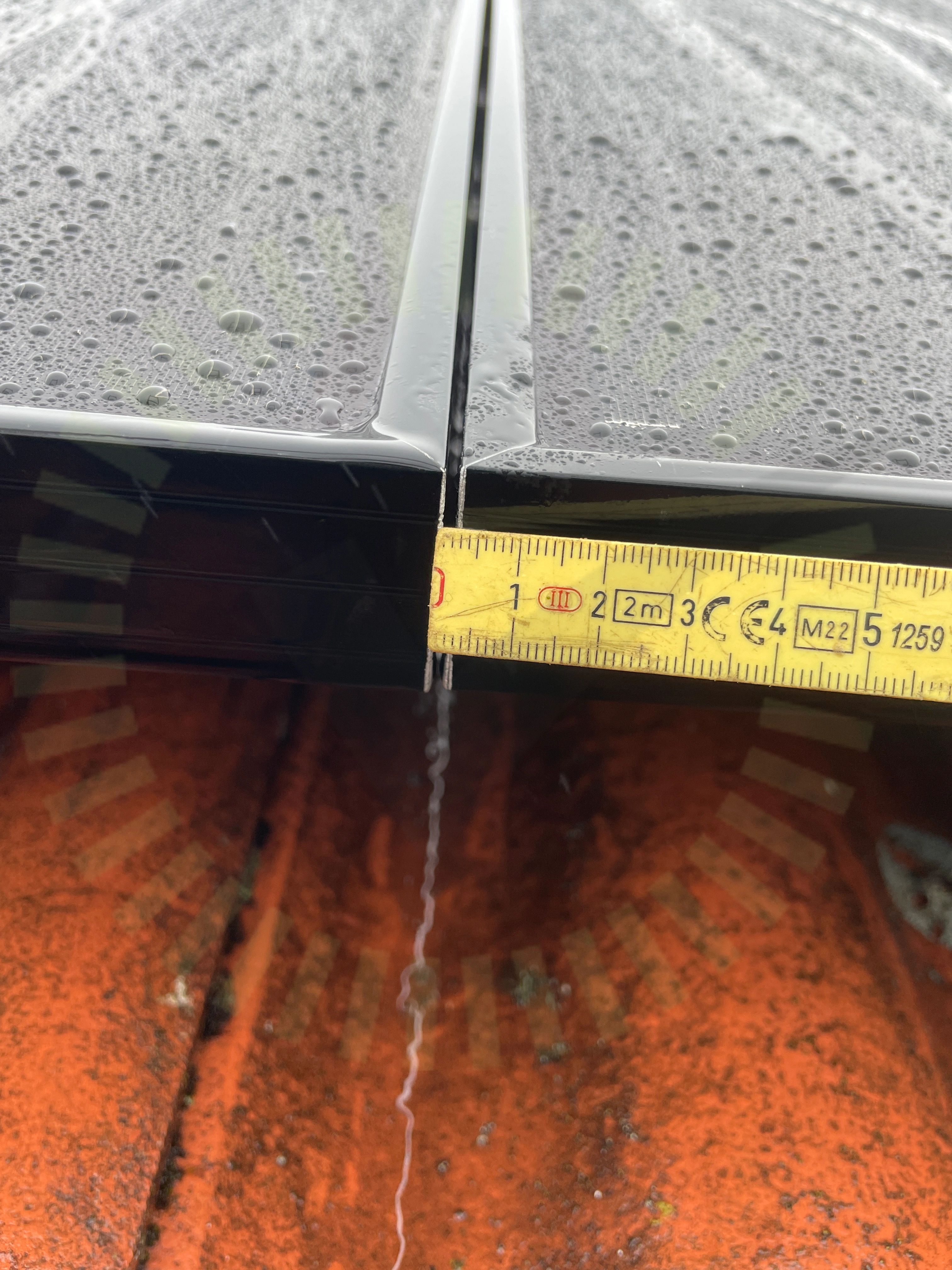

2.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

2.4 Stress på kontakter

Inte godkänd

Kontakt hänger fritt utan tillräckligt stöd

Godkända kontrollpunkter

12/16

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Weland Stål: Råspont

Anmärkningar

2/22

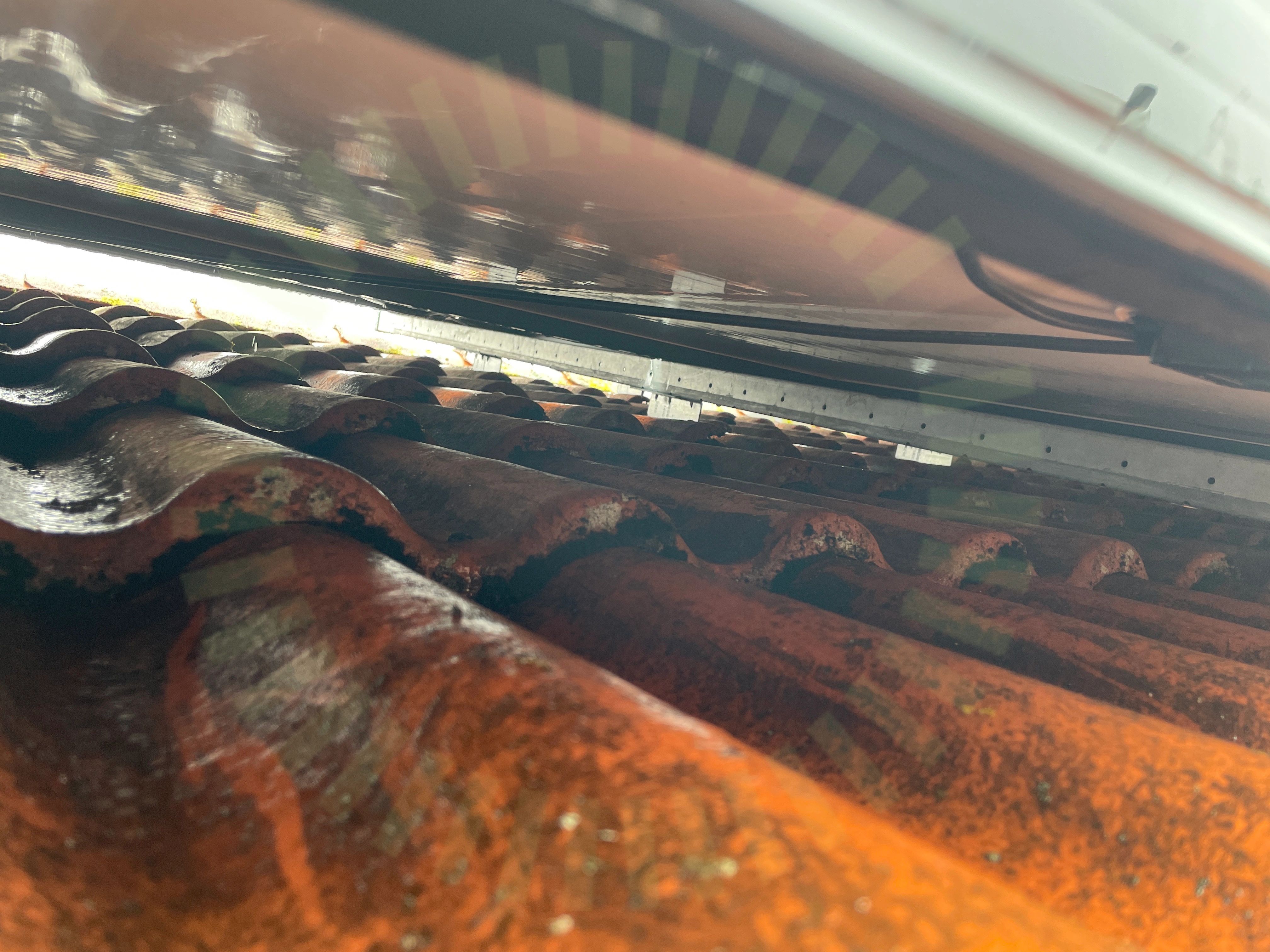

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (712.521.101 och 522.8.4)

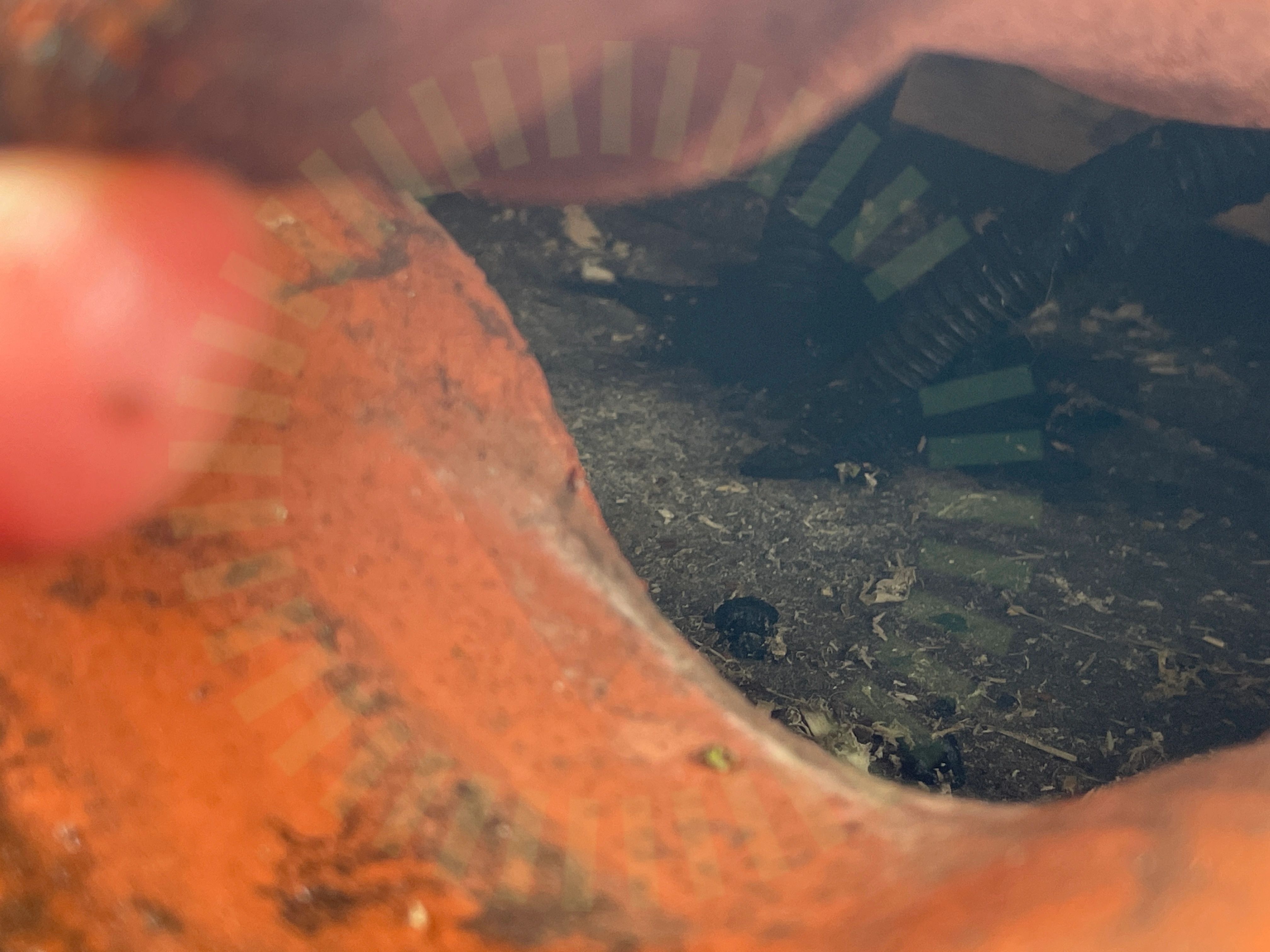

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

20/22

Främmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
