1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.0
Installation genom
Solcellsproffsen
Datum
13 mars 2026
Ort
Göteborg, Västra Götalands län
68% godkända32% ej godkända
Om installationen
PanelerTrina: TSM-DD05A.05(II)
OptimerareSolarEdge: P300-P505
MontagesystemWeland Stål: Plåttak Långskena
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörÖverspänningsskydd DC
TillbehörSäkerhetsbrytare AC
Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt då underlag saknas. Strängar har parallelkopplats i överspänningsskyddet.
Godkända kontrollpunkter
1/3Avtal
Optimerare
Anmärkningar
2/5
2.1 Fastsäkring av produkt
Inte godkändFlera optimerare har lossnat från skenan.
Tillverkarens anvisningar

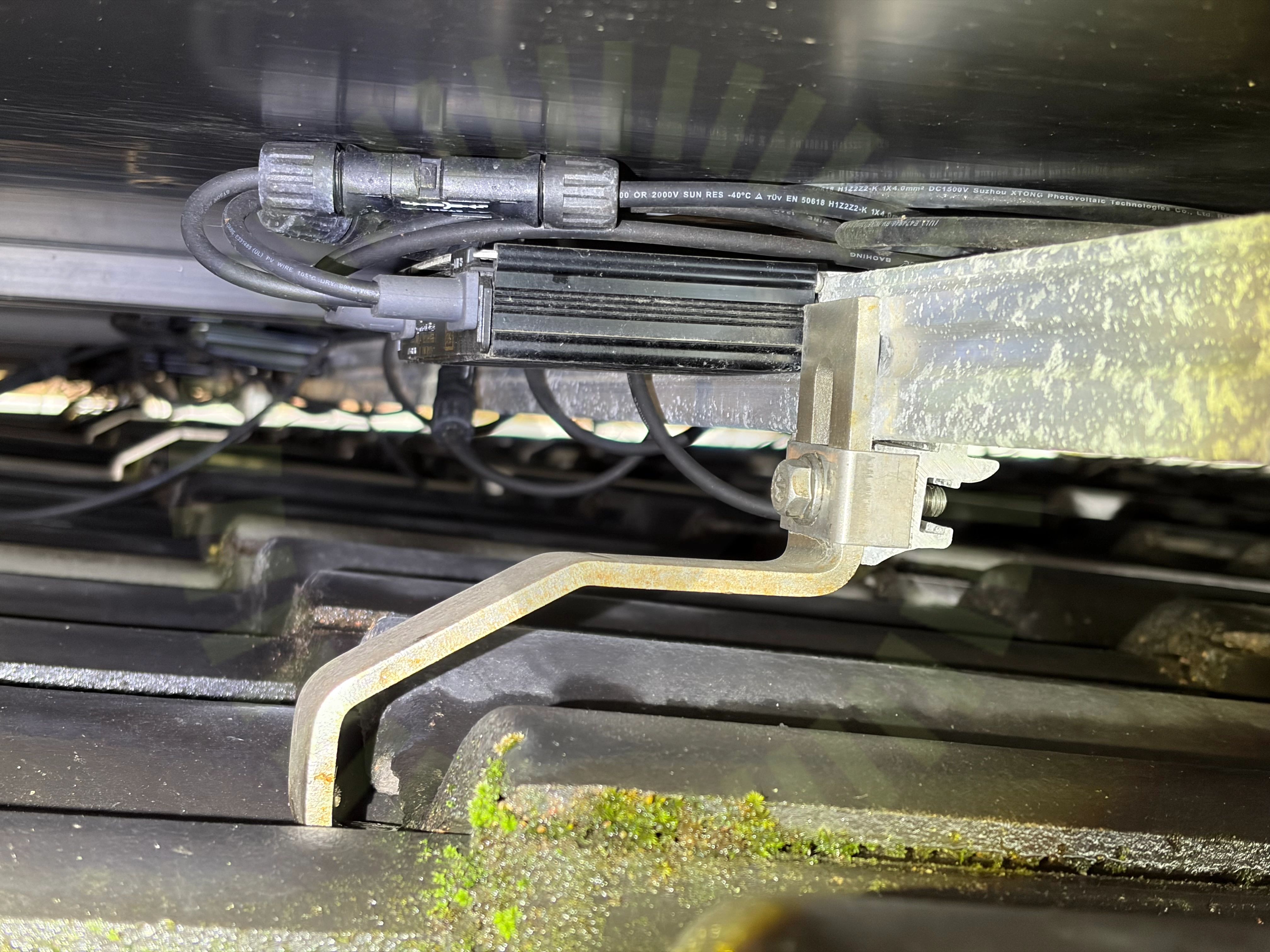

2.2 Placering
Inte godkändOptimerarna är monterade dikt an skenan vilket strider mot tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
3/5KompatibilitetKontakterSkada
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: Trina: TSM-DD05A.05(II)
Anmärkningar
4/18

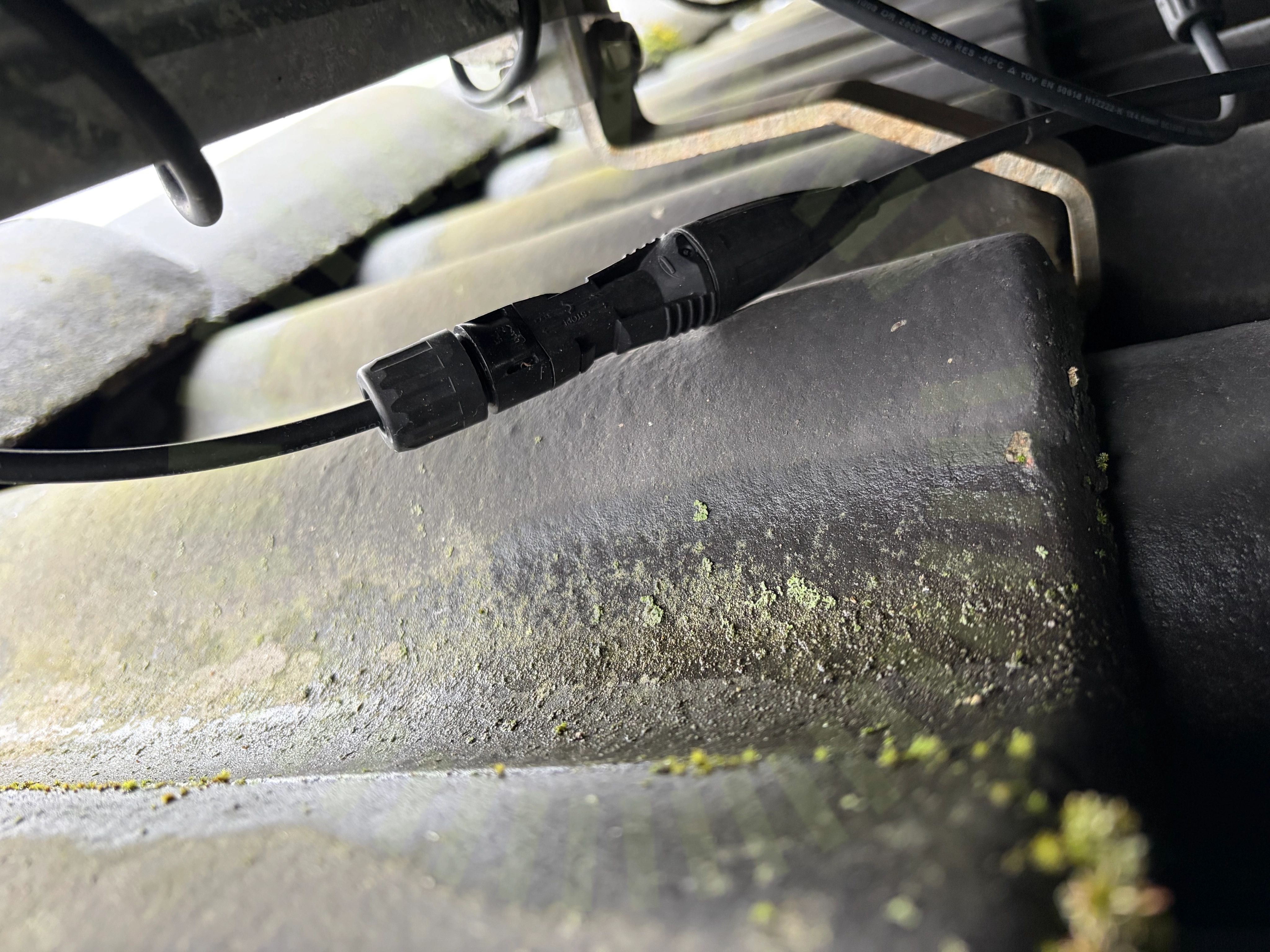

4.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

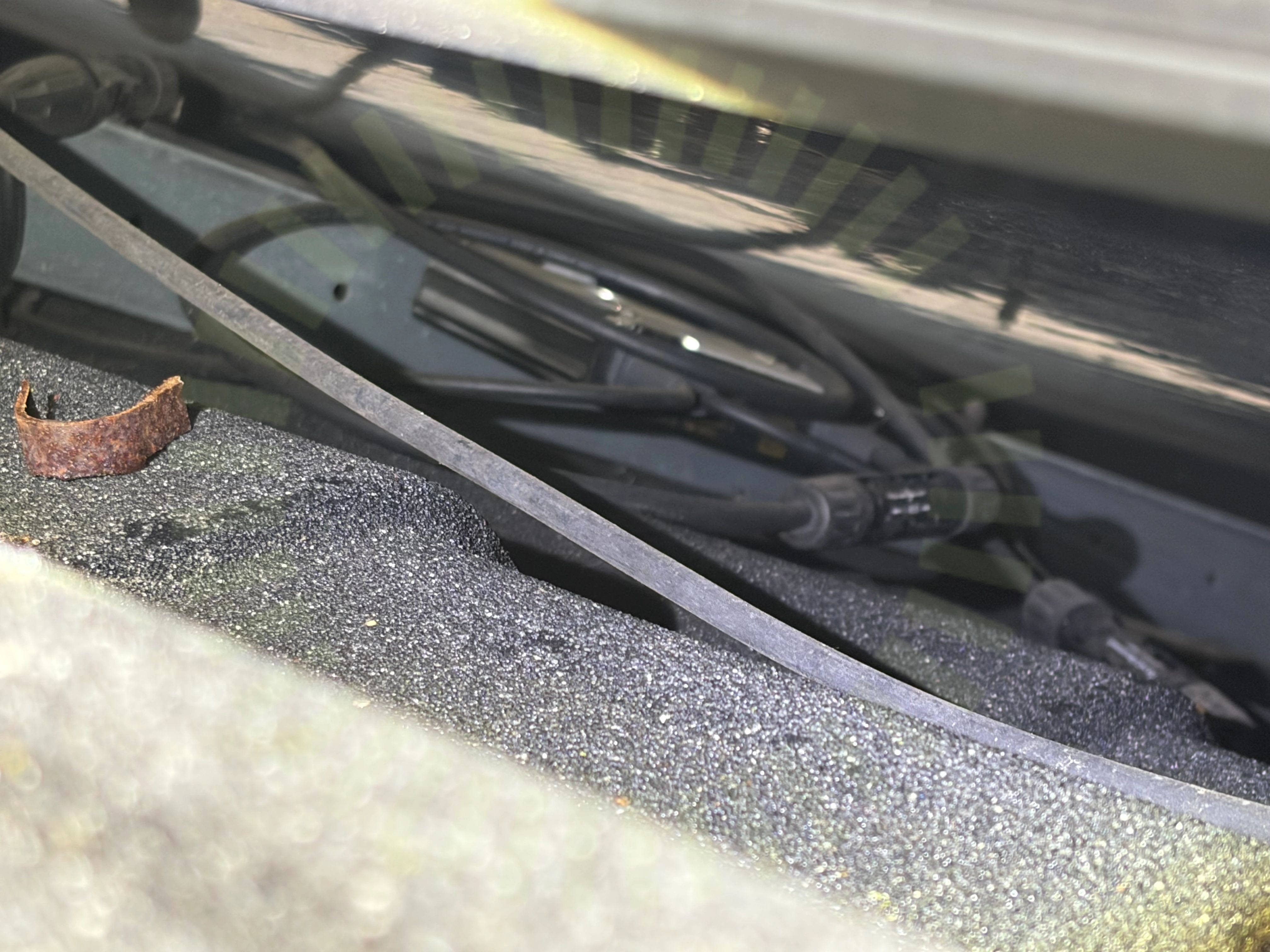

4.2 Kontaktdon
Inte godkändKontakterna ligger an mot takytan.
Stäubli MA711 sid 4

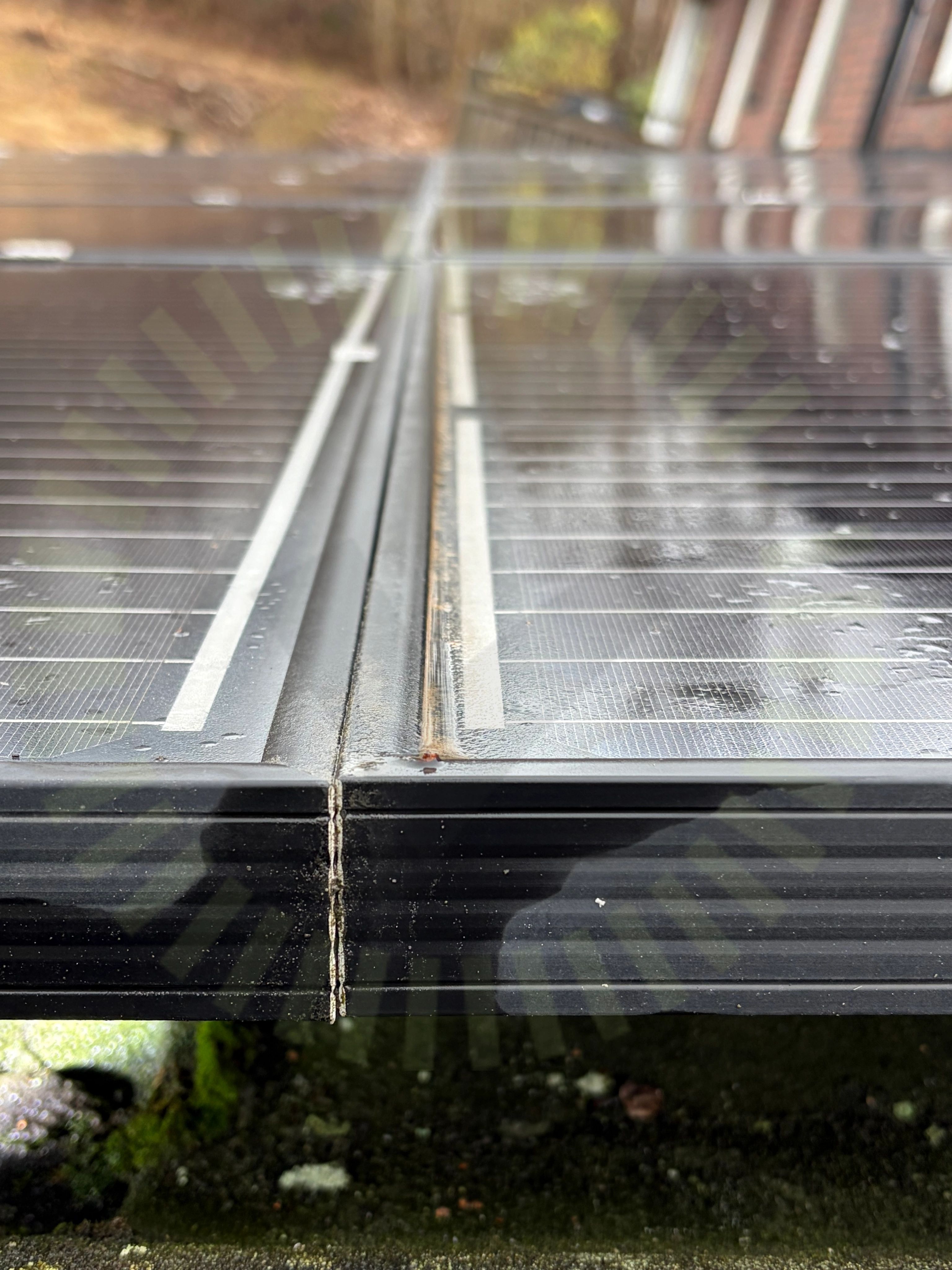

4.3 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.

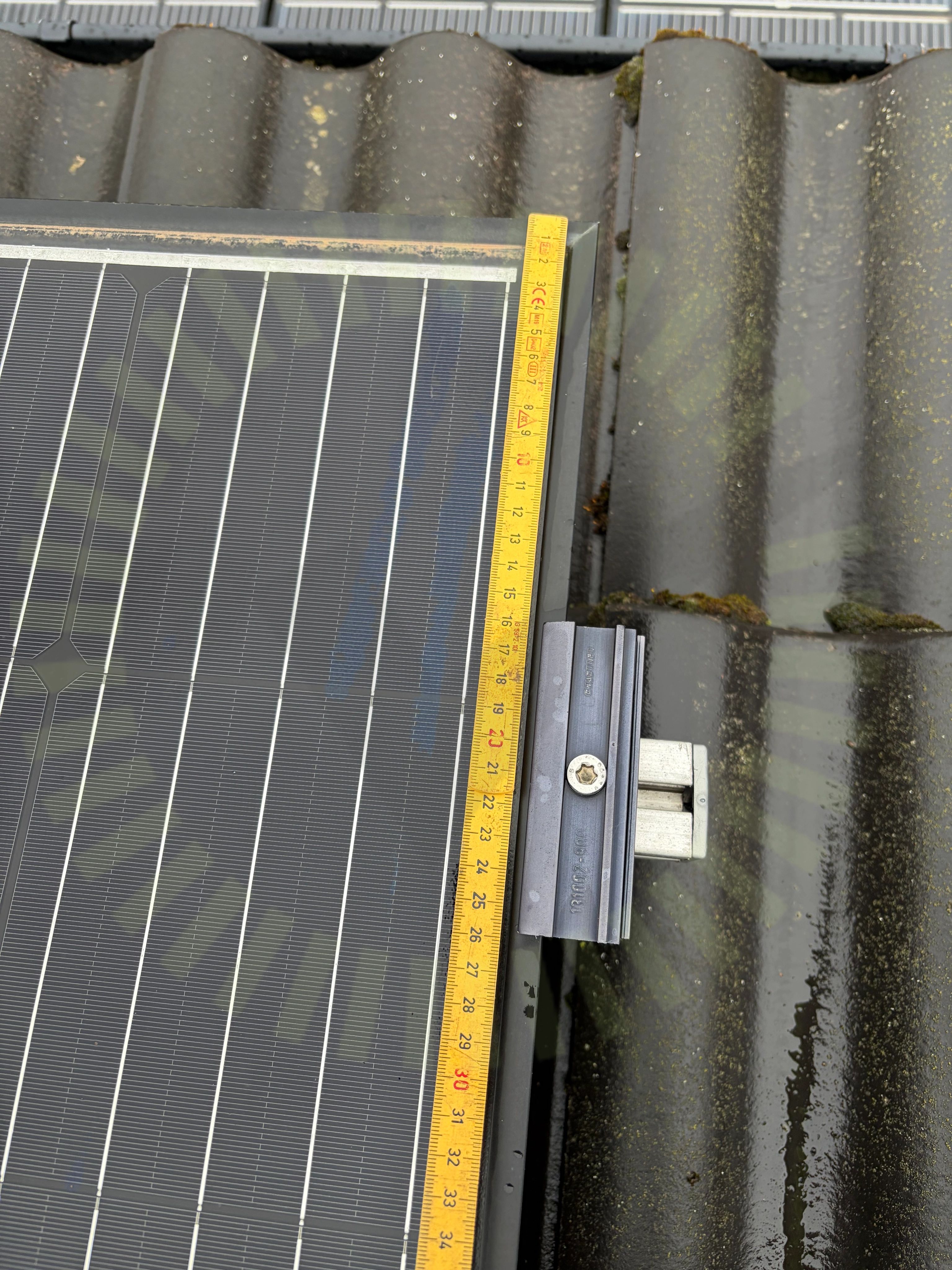

4.4 Klämmornas placering
Inte godkändManual för godkända klämzoner saknas.
Godkända kontrollpunkter
13/18Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
7/16

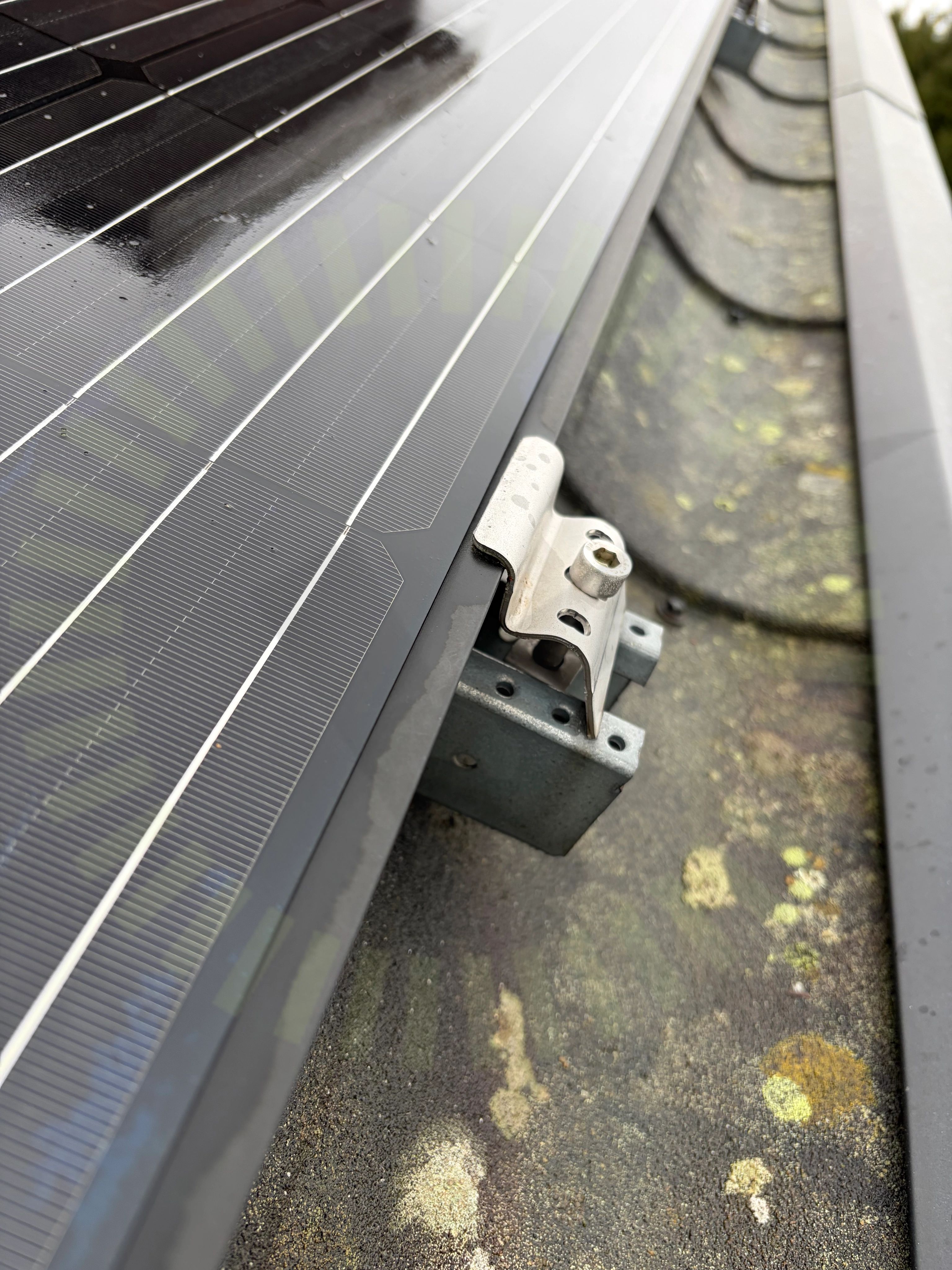

5.1 Främmande material
Inte godkändAnvända änd- och mittklämmor hör inte till montagesystemet. Att blanda olika montagesystem är inte tillåtet av tillverkarna och bryter mot produktgarantierna.

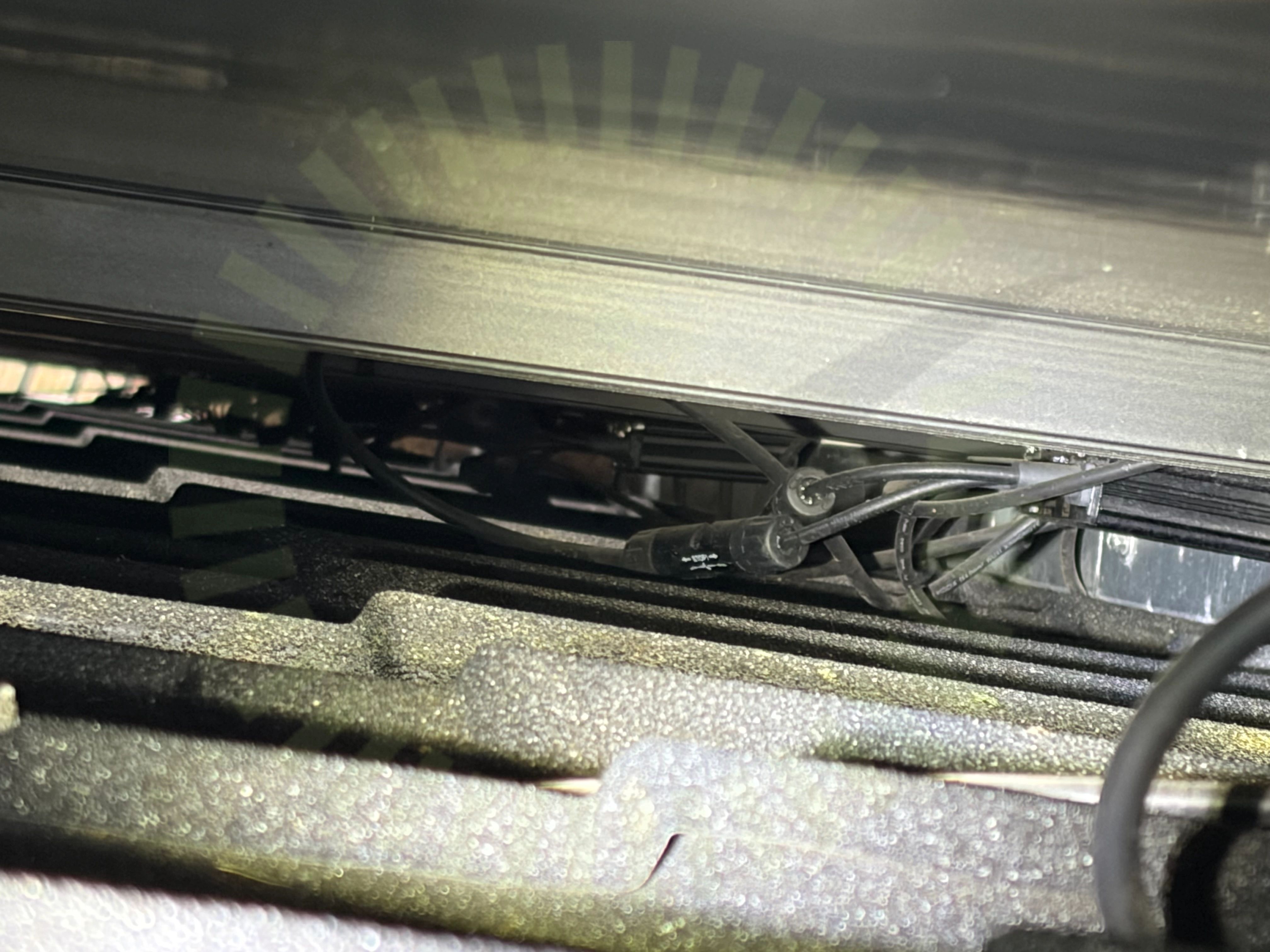

5.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
5.3 Skenans utstick för klämma
Inte godkändSkenan är för kort.
Weland Stål: Förmonterad klämma (MA5111) Version 6 250408

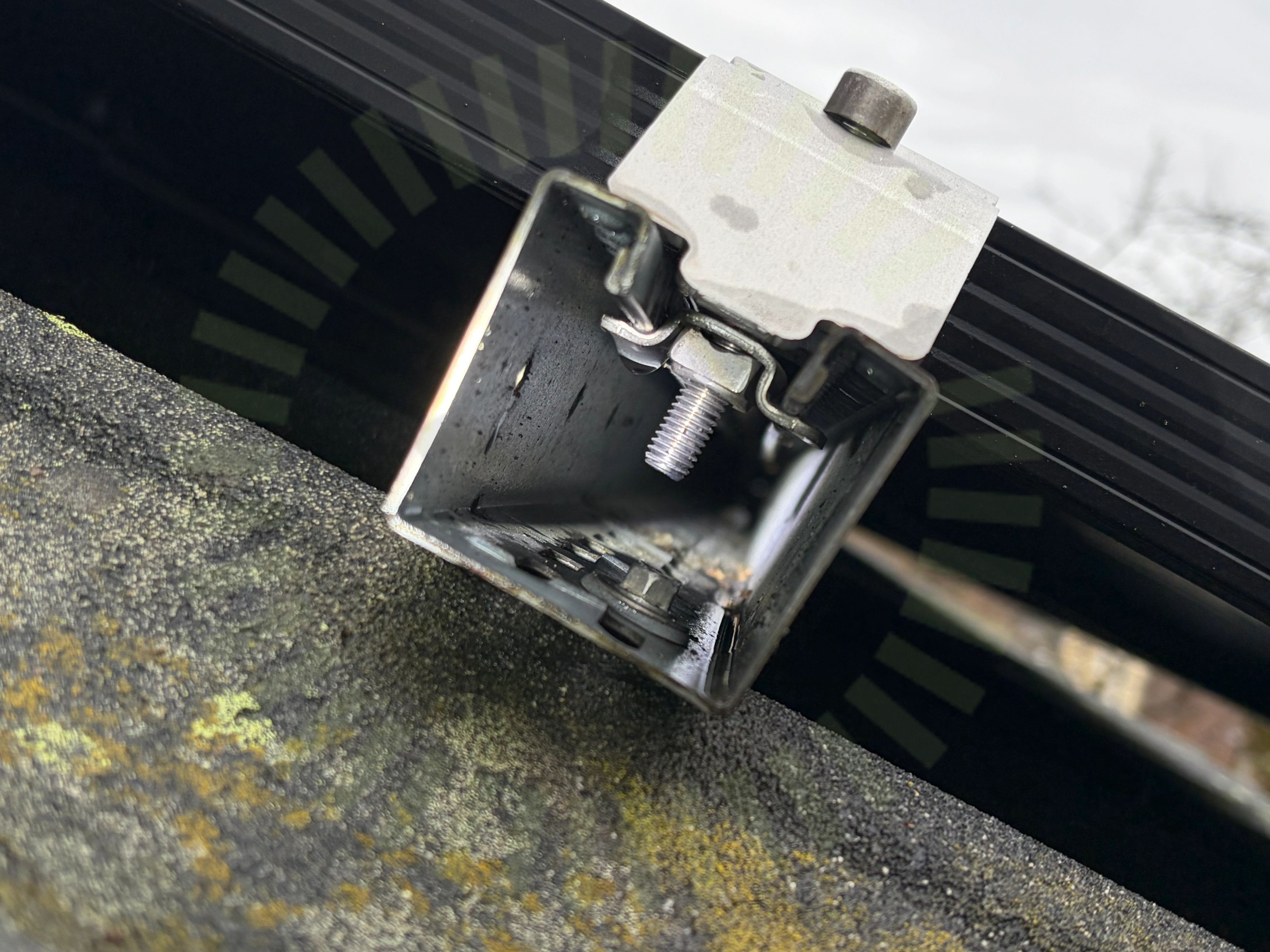

5.4 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning. Antalet skruvar första metern stämmer inte överens med tillverkarens anvisningar.
MA5101 Sid 1 (1) | Version 4 - 221219
5.5 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

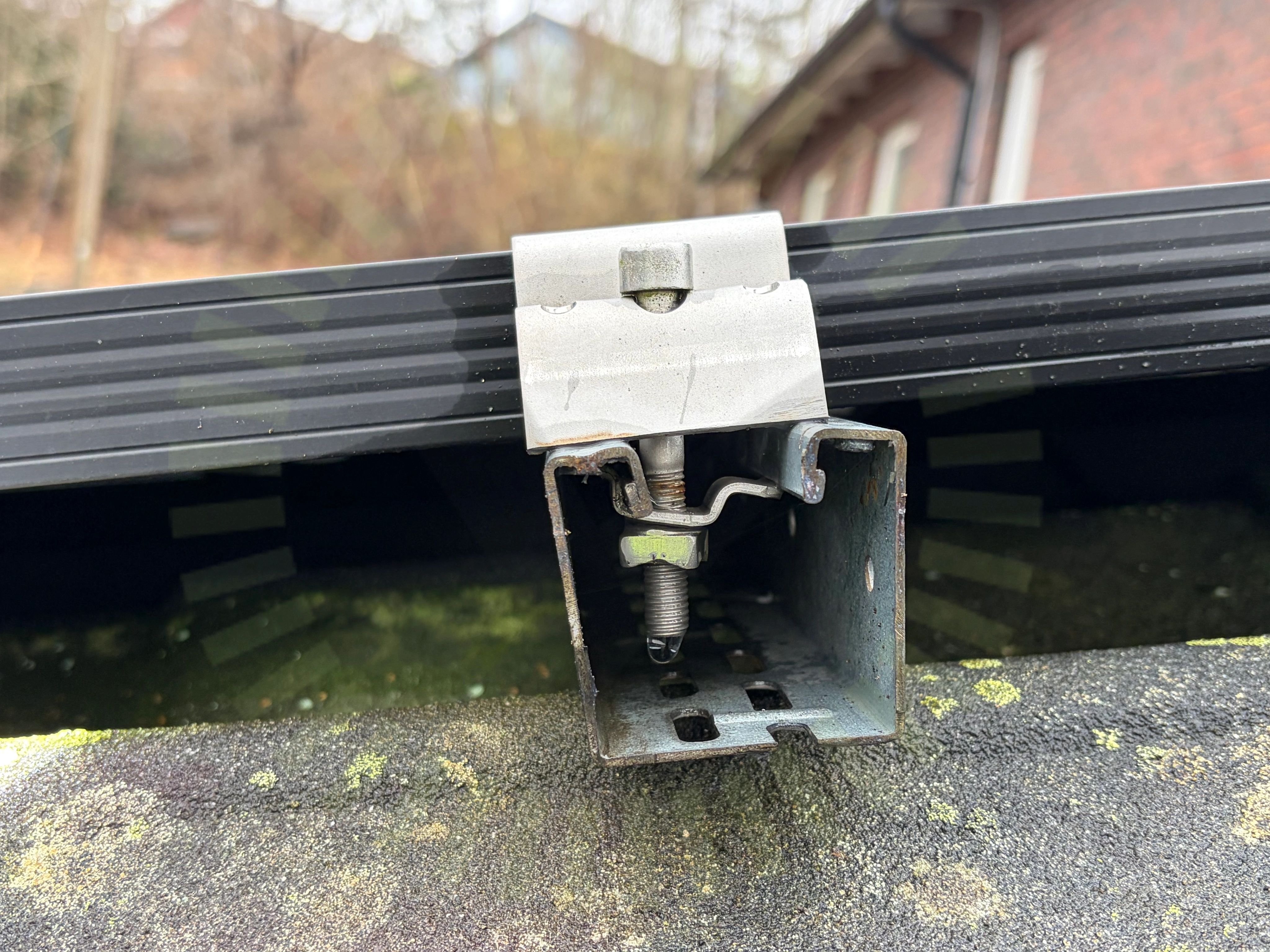

5.7 Ändklämmor skena
Inte godkändPanelens slutfäste är inte korrekt installerat.
MA5111 Sid 1 (1) | Version 6 - 250408
Godkända kontrollpunkter
9/16DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängVäderbeständigt material
Tak 2: Schletter: Rapid Roof Hooks
Anmärkningar
9/23
6.1 DC kabel förläggning
Inte godkändKablage ligger klämt på flera ställen.

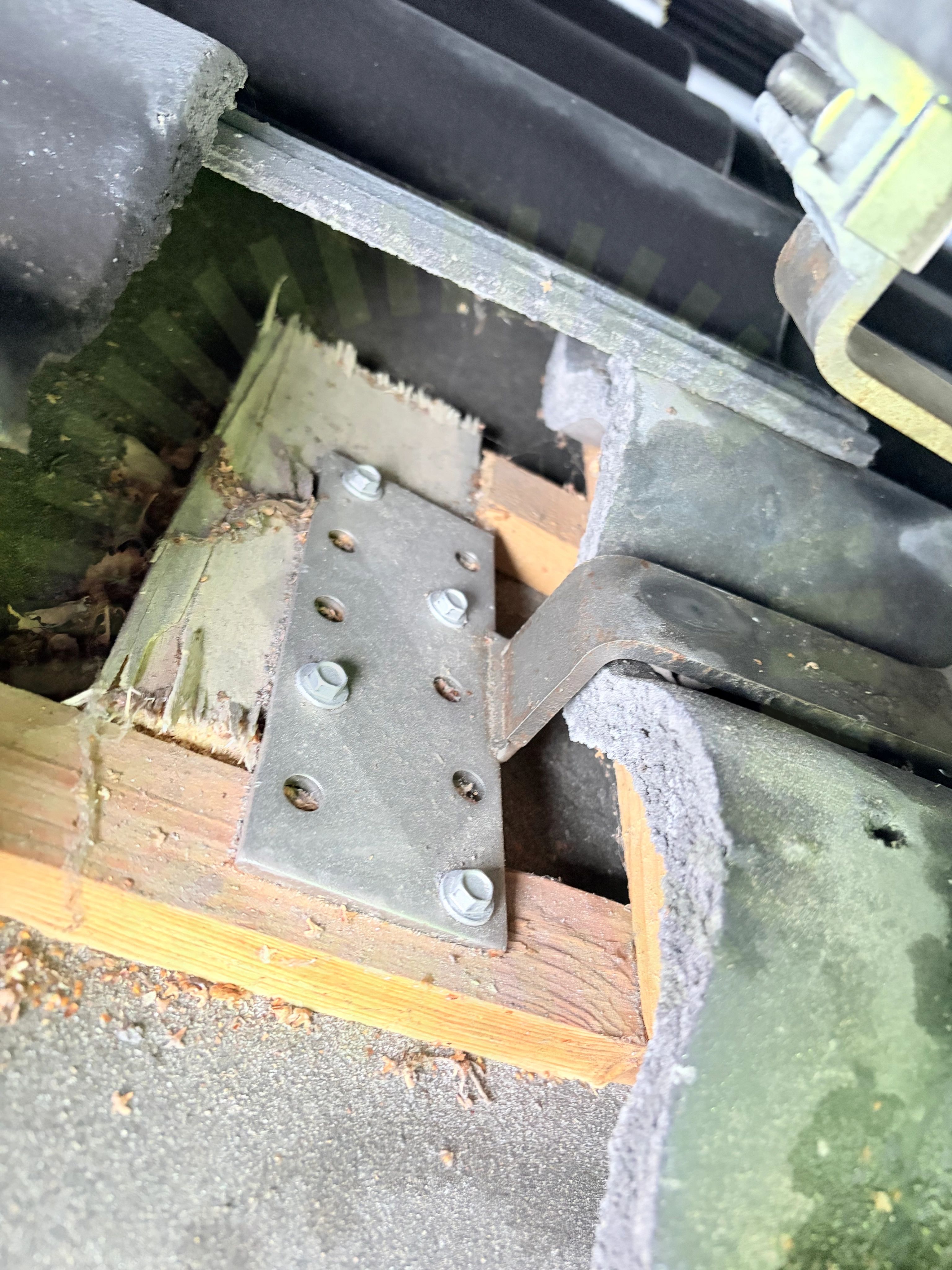

6.2 Infästning utanför takstol
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.

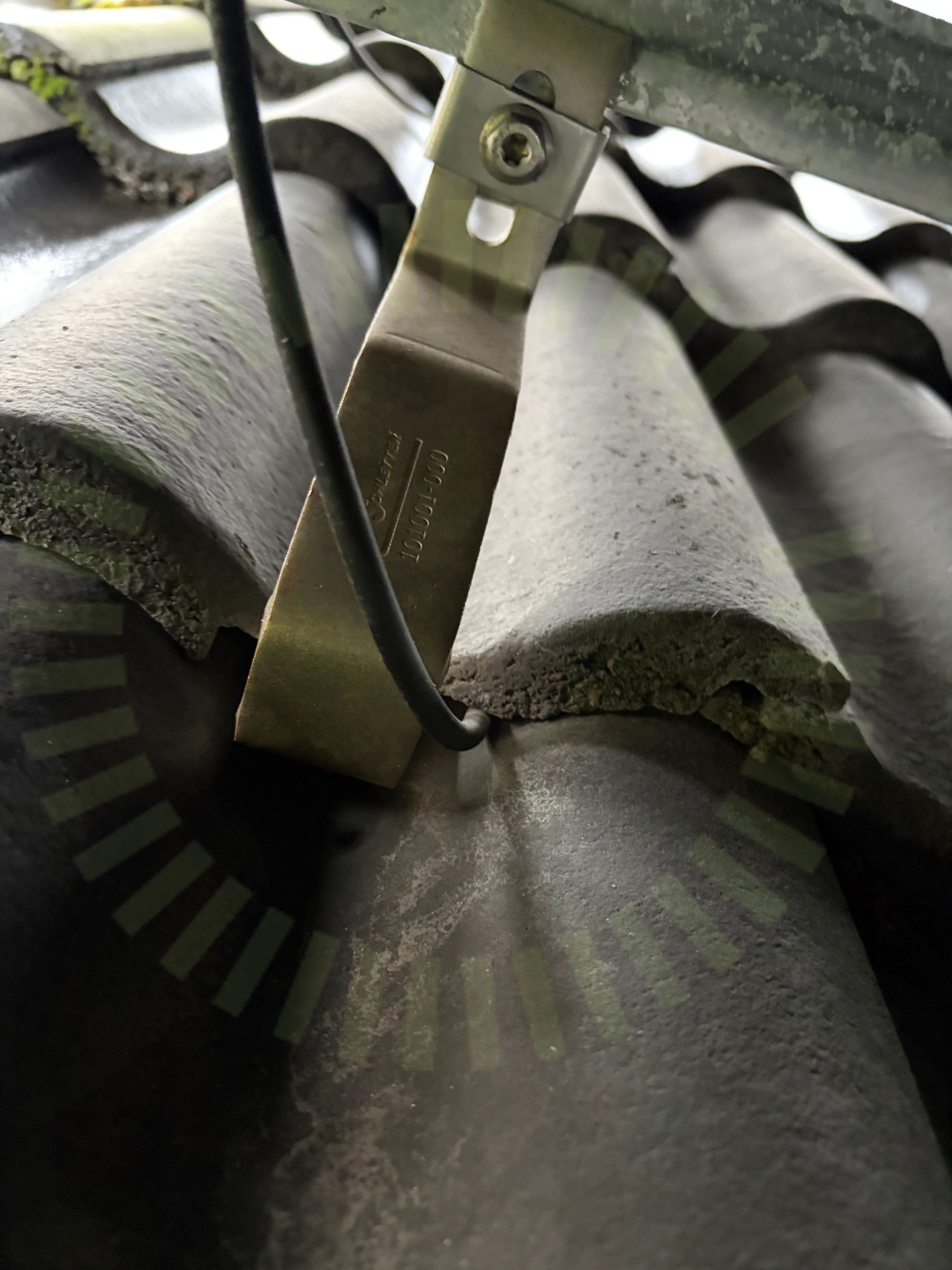

6.3 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte lämpligt fastsäkrad och inte lämpligt skyddad. Ligger löst både på taket och under takpannor.
SS 436 40 00 (712.522.101)

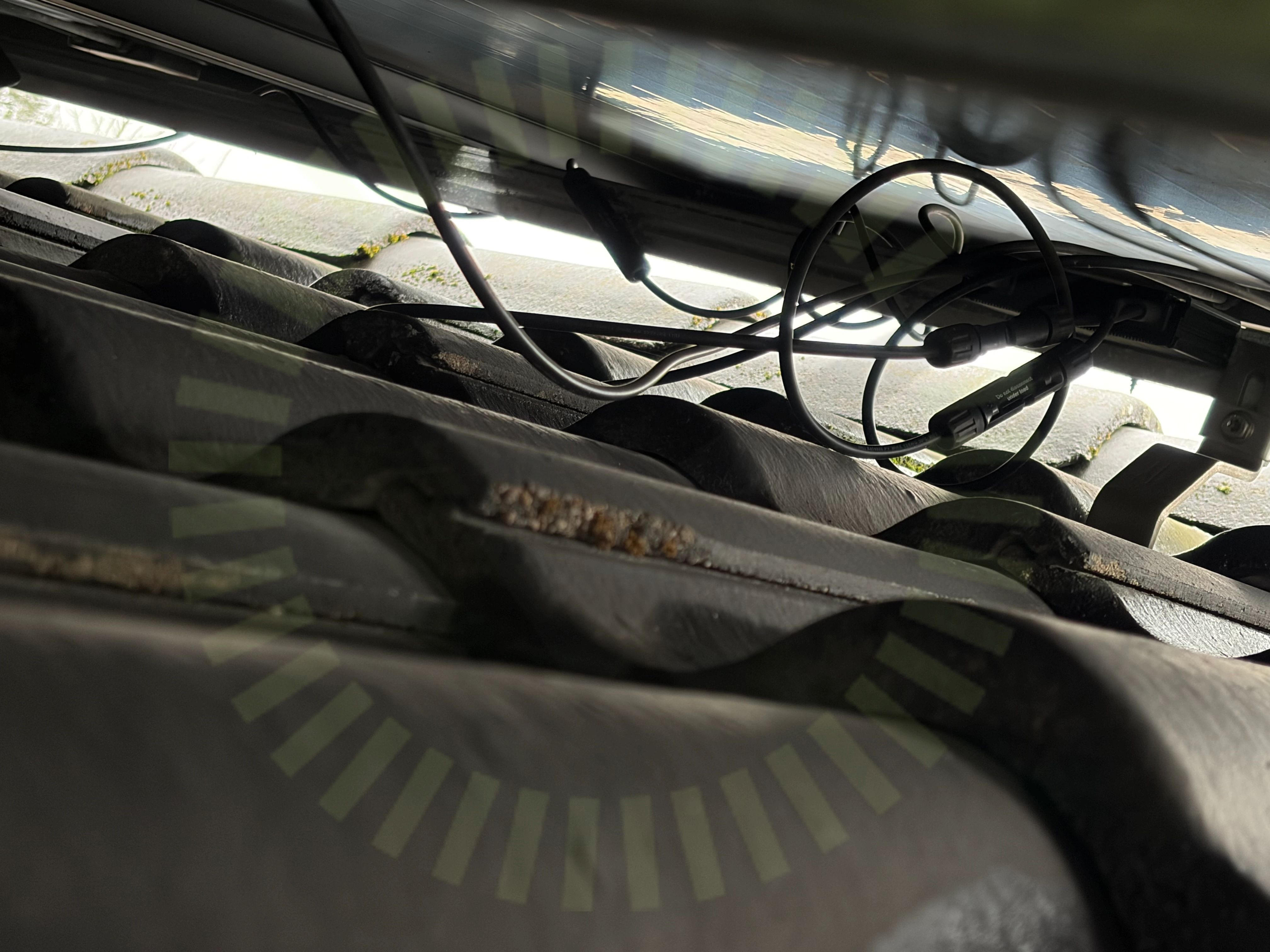

6.4 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

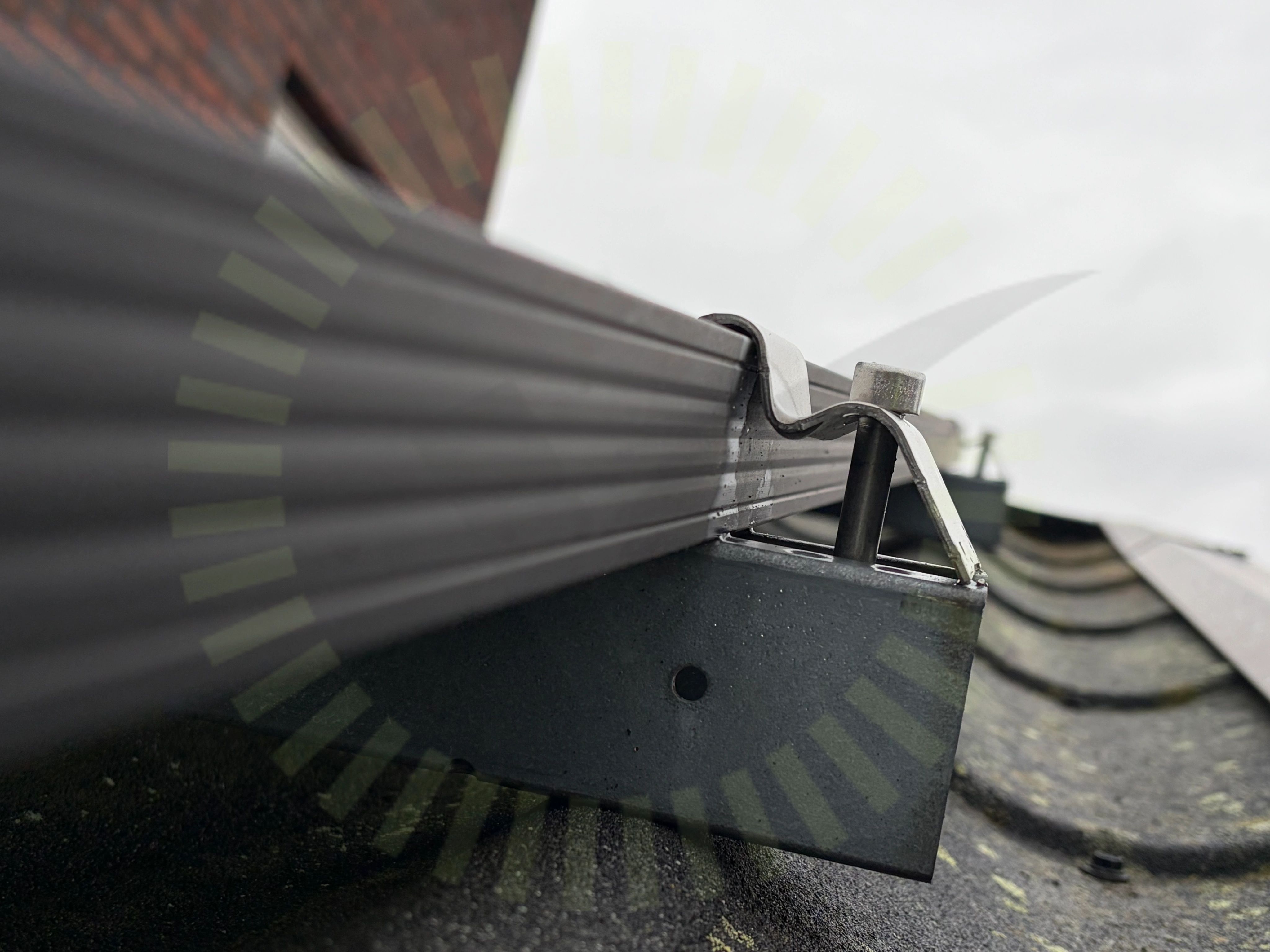

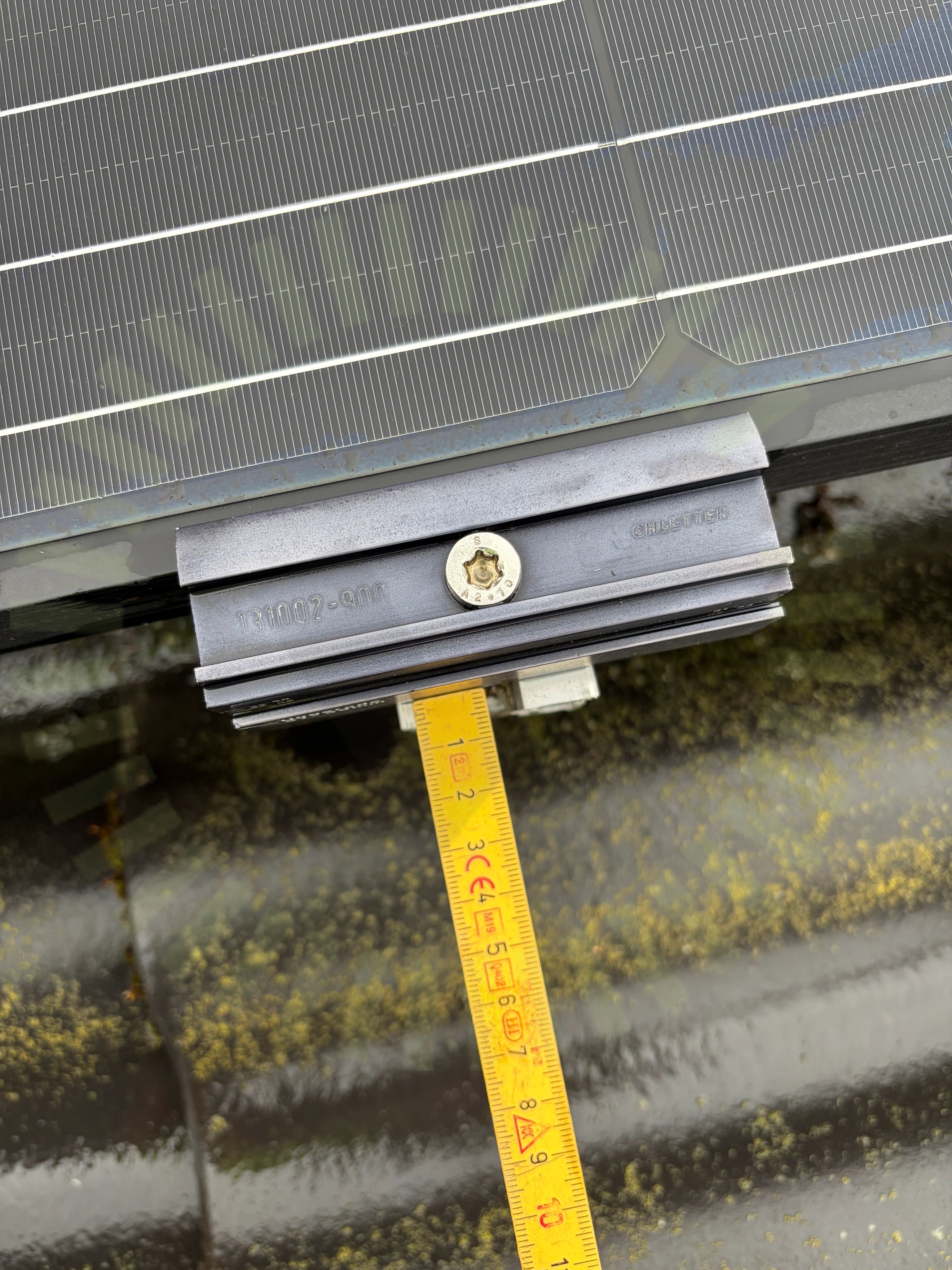

6.5 Skenans utstick för klämma
Inte godkändSkenan är för kort.
RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4

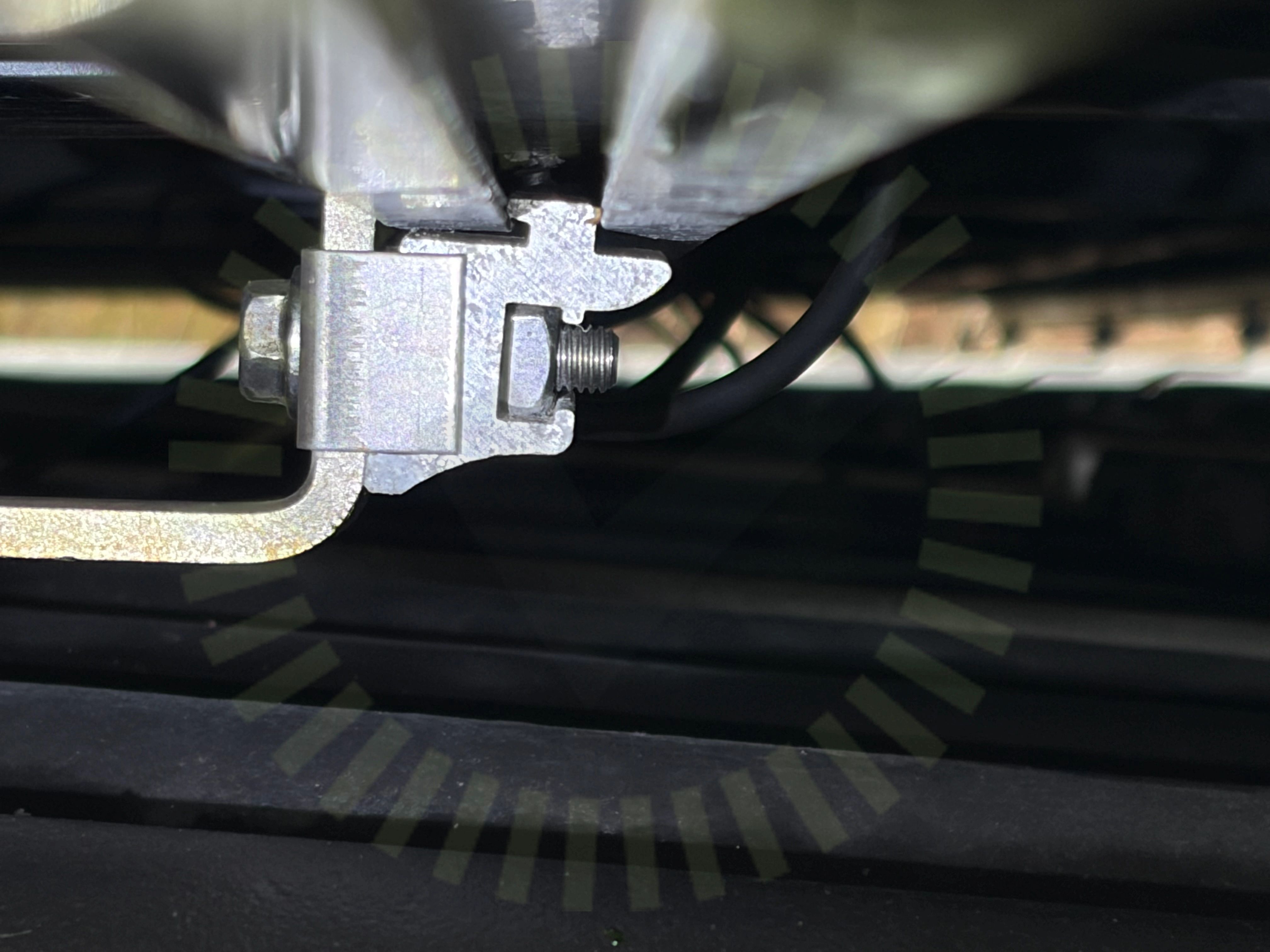

6.6 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

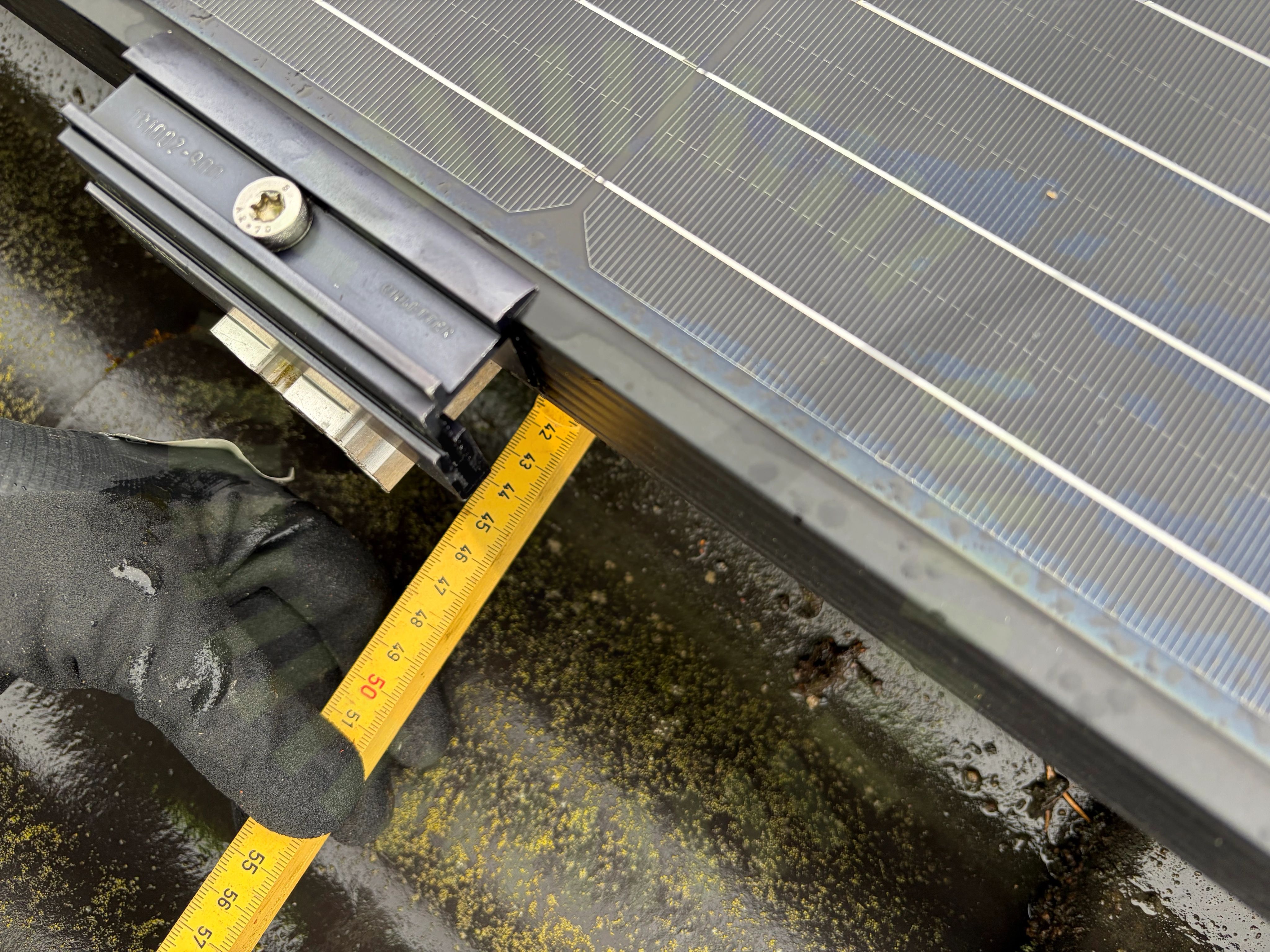

6.7 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är längre än vad som normalt brukar vara tillåtet av Schletter. Lastberäkning som styrker skenans överhäng saknas.
Snö- och vindlastberäkning
6.8 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
6.9 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera avstånd mot saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
12/23Främmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenskarvarUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23TakgenomföringTakstolsinfästning
Tak 2: Trina: TSM-DD05A.05(II)
Anmärkningar
5/19

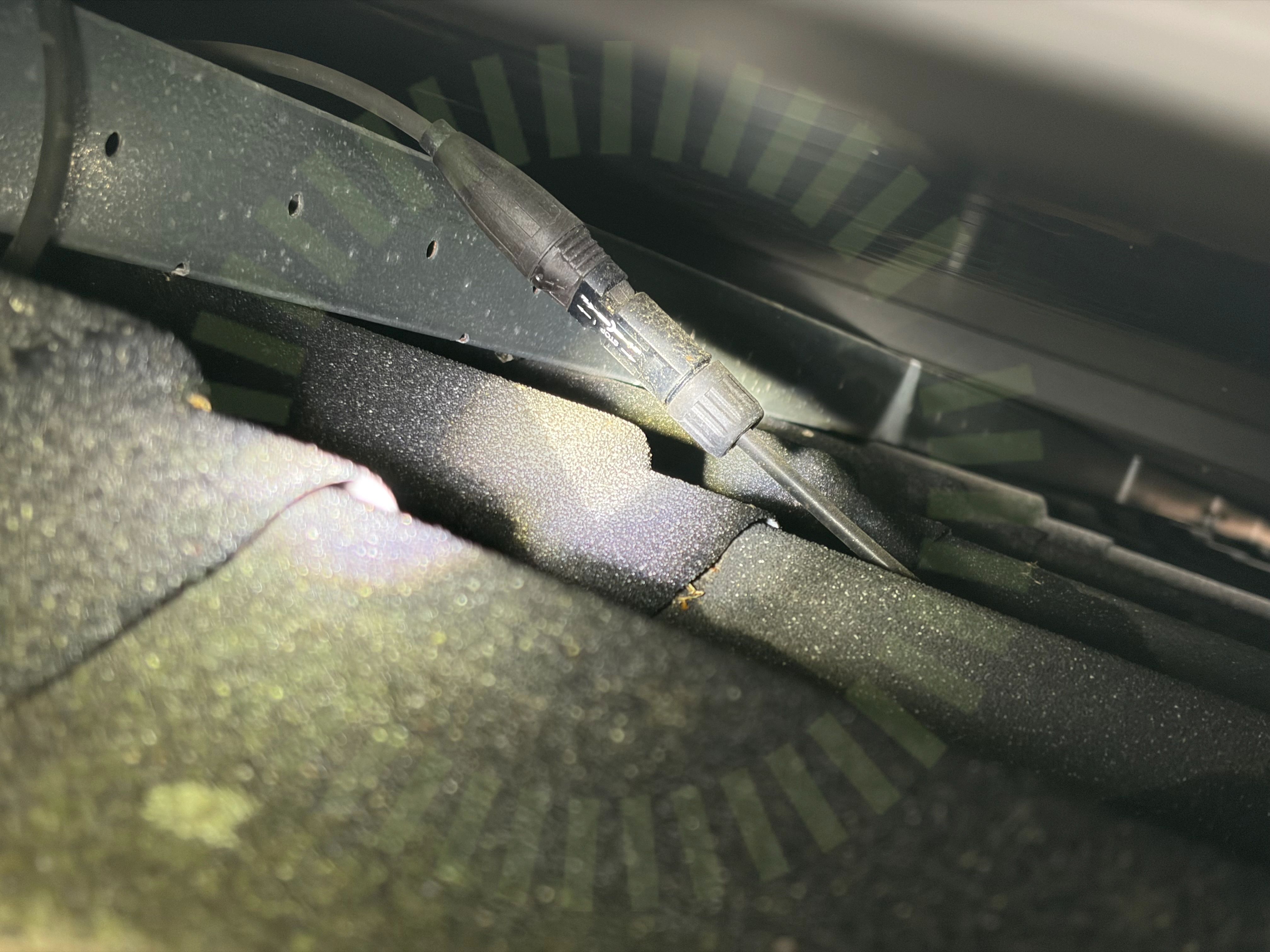

7.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

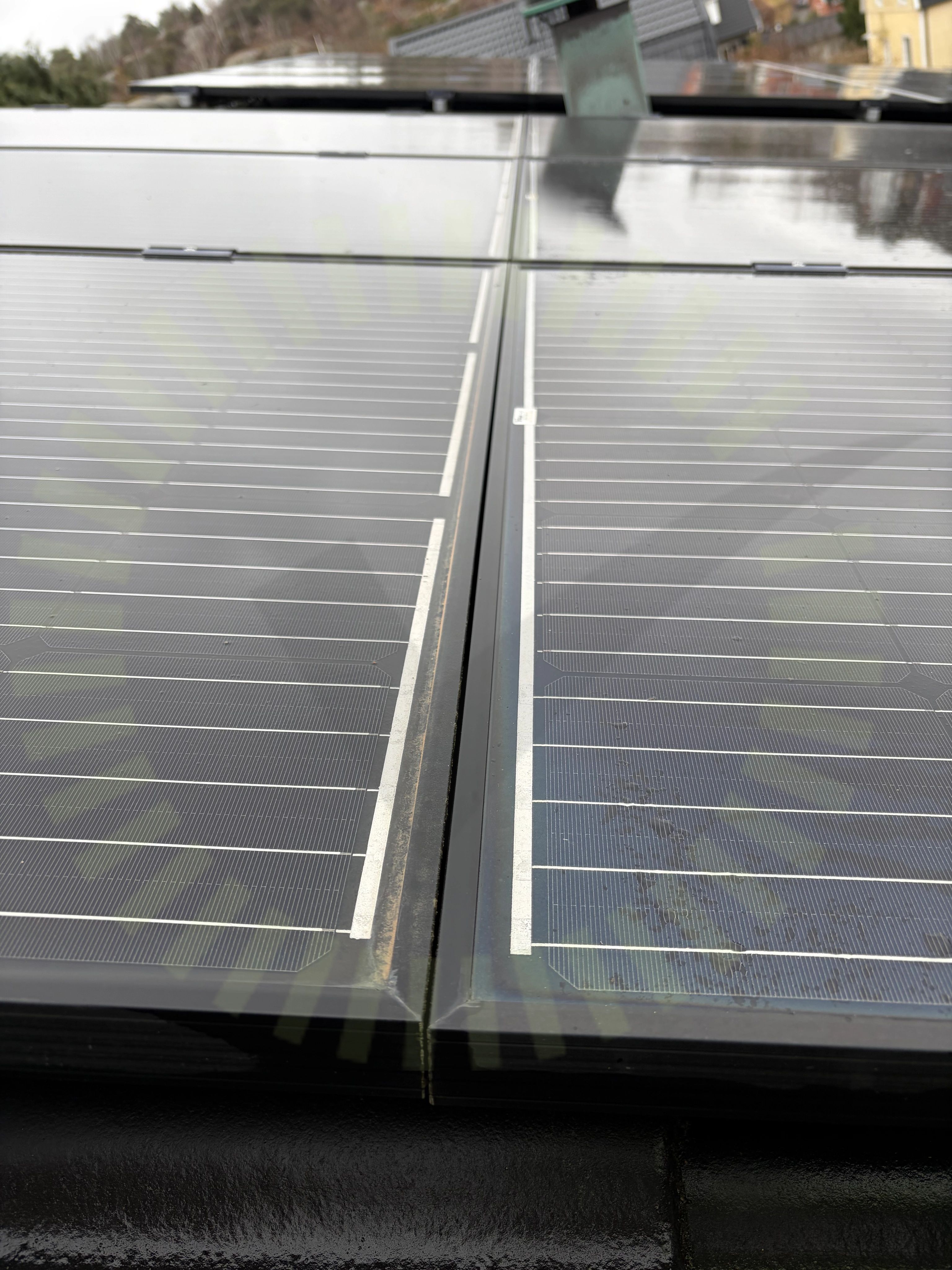

7.2 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.
7.3 Avsaknat underlag
Inte godkändKund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

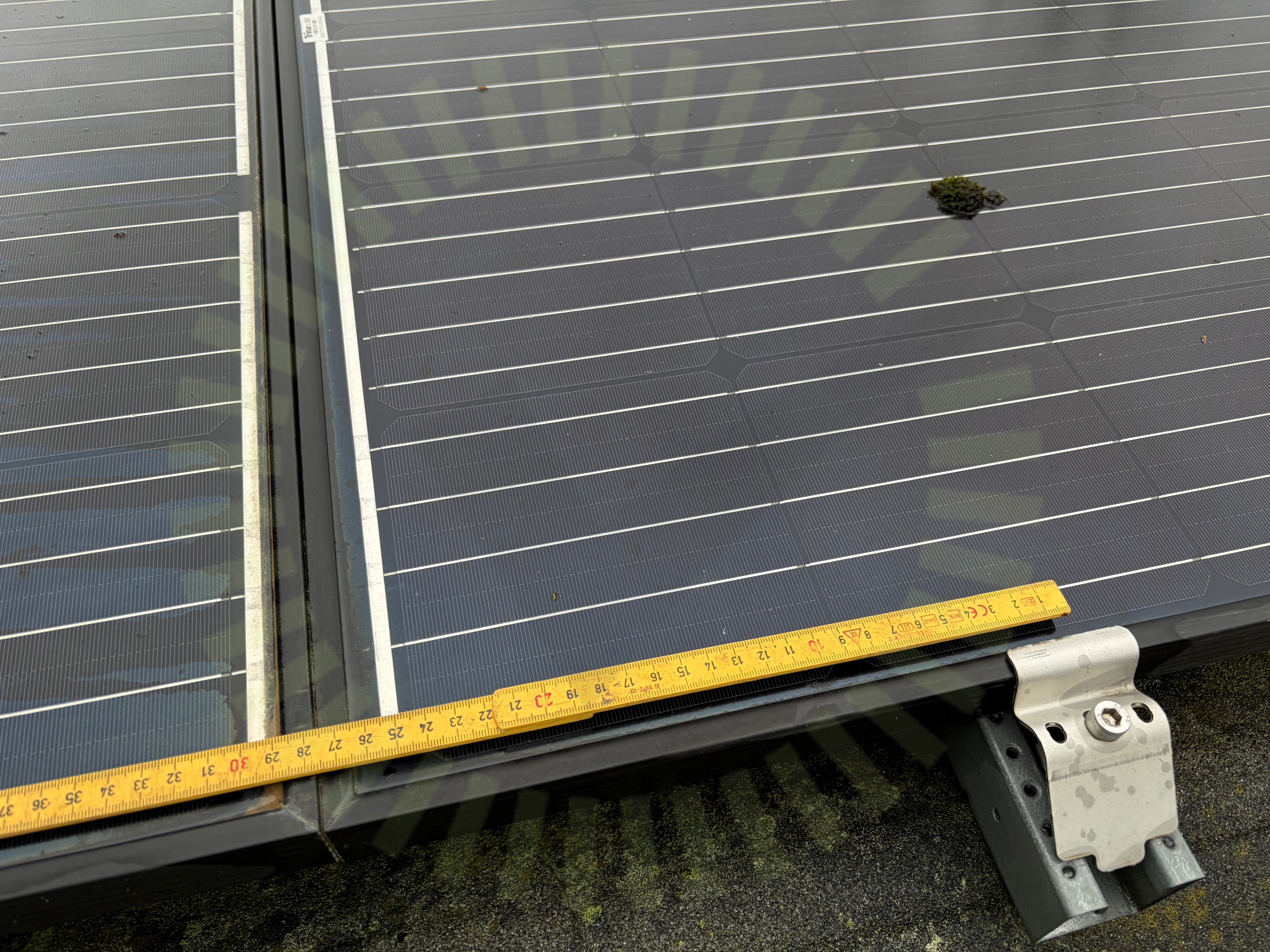

7.4 Klämmornas placering
Inte godkändManual för godkända klämzoner saknas.

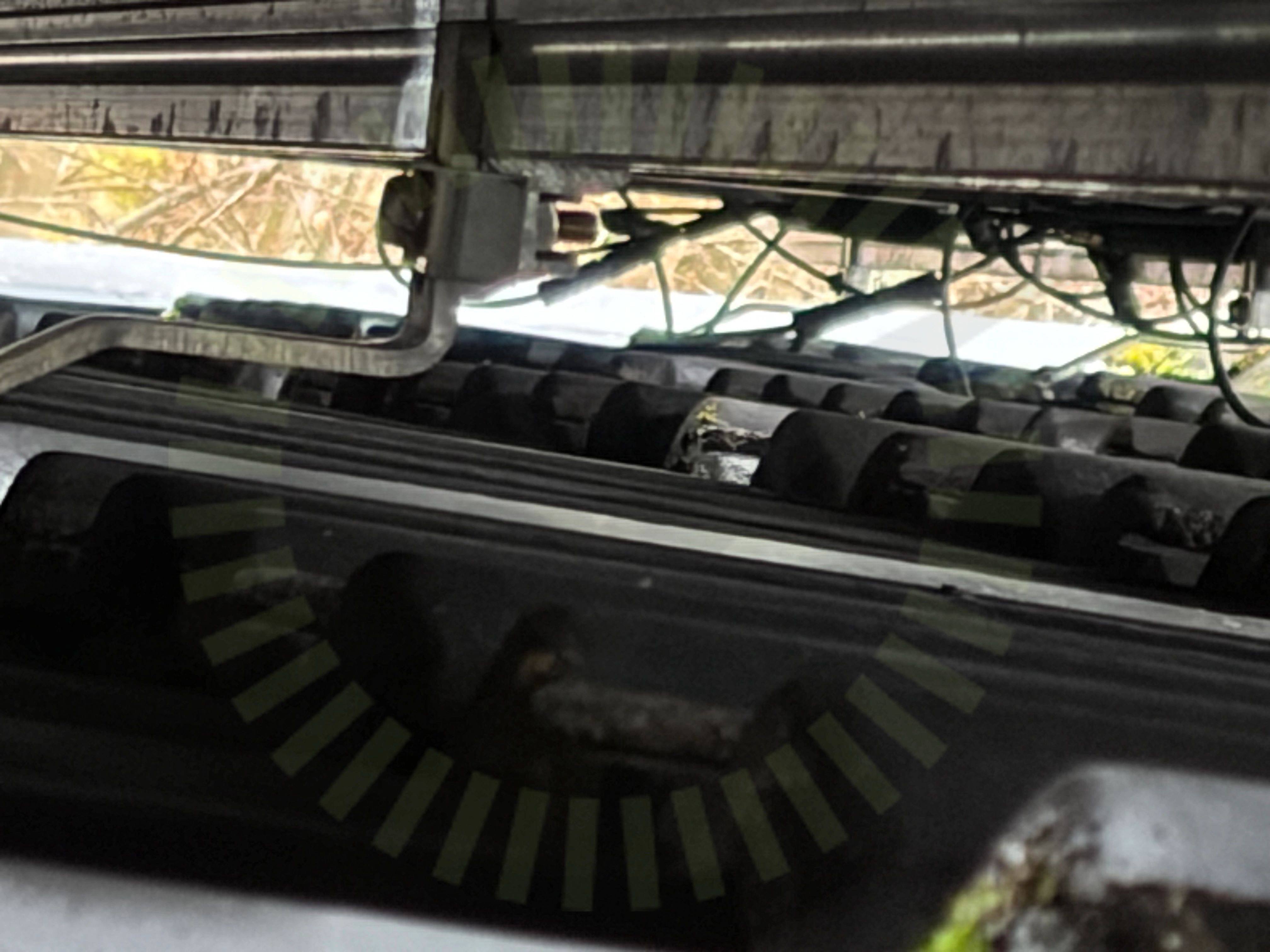

7.5 Kontaktdon
Inte godkändKontakter ligger an mot takytan.
Stäubli MA711 sid 4
Godkända kontrollpunkter
13/19Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningLutningAvstånd till havKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
Varselmärkning
Anmärkningar
2/4

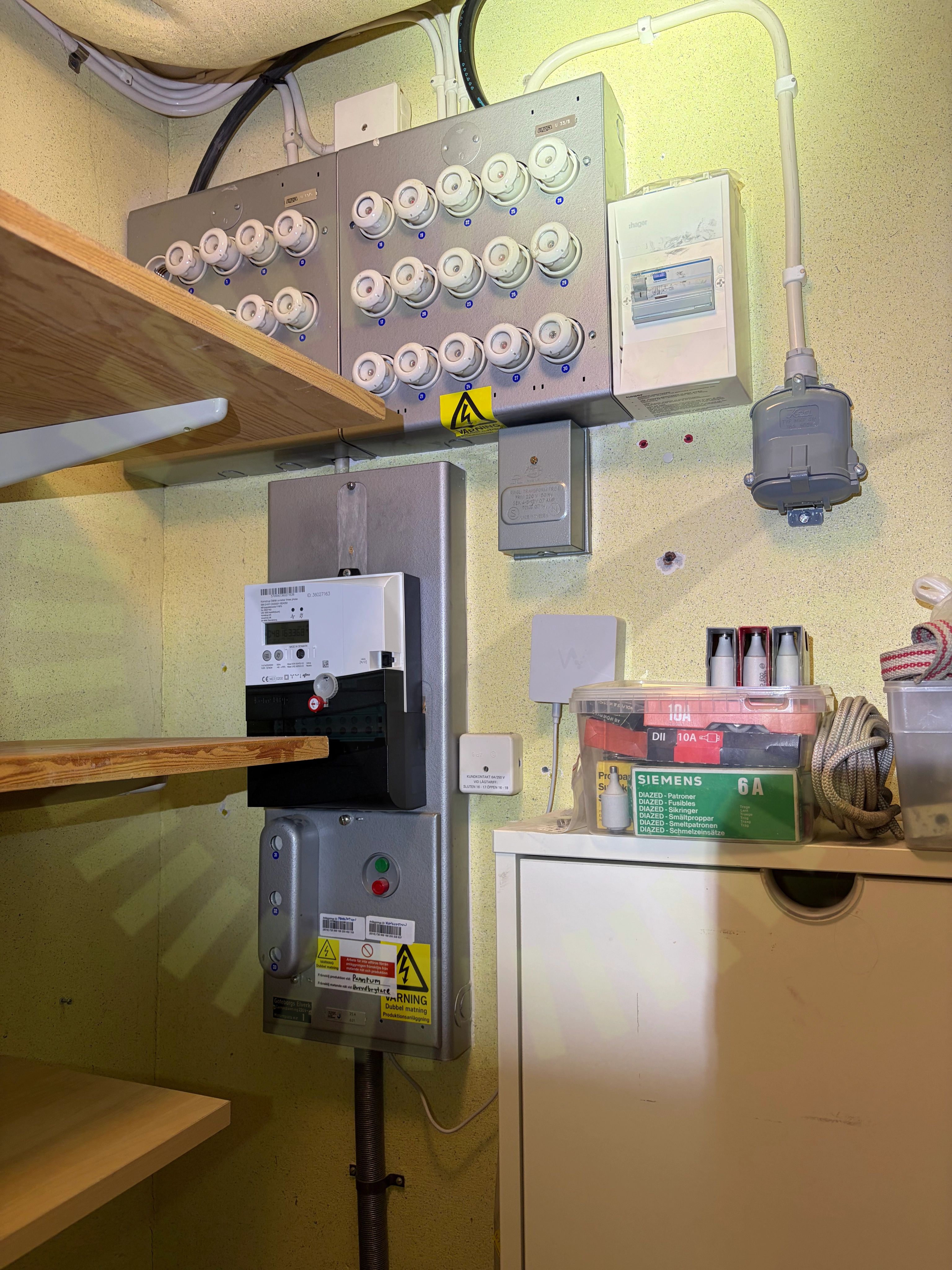

8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

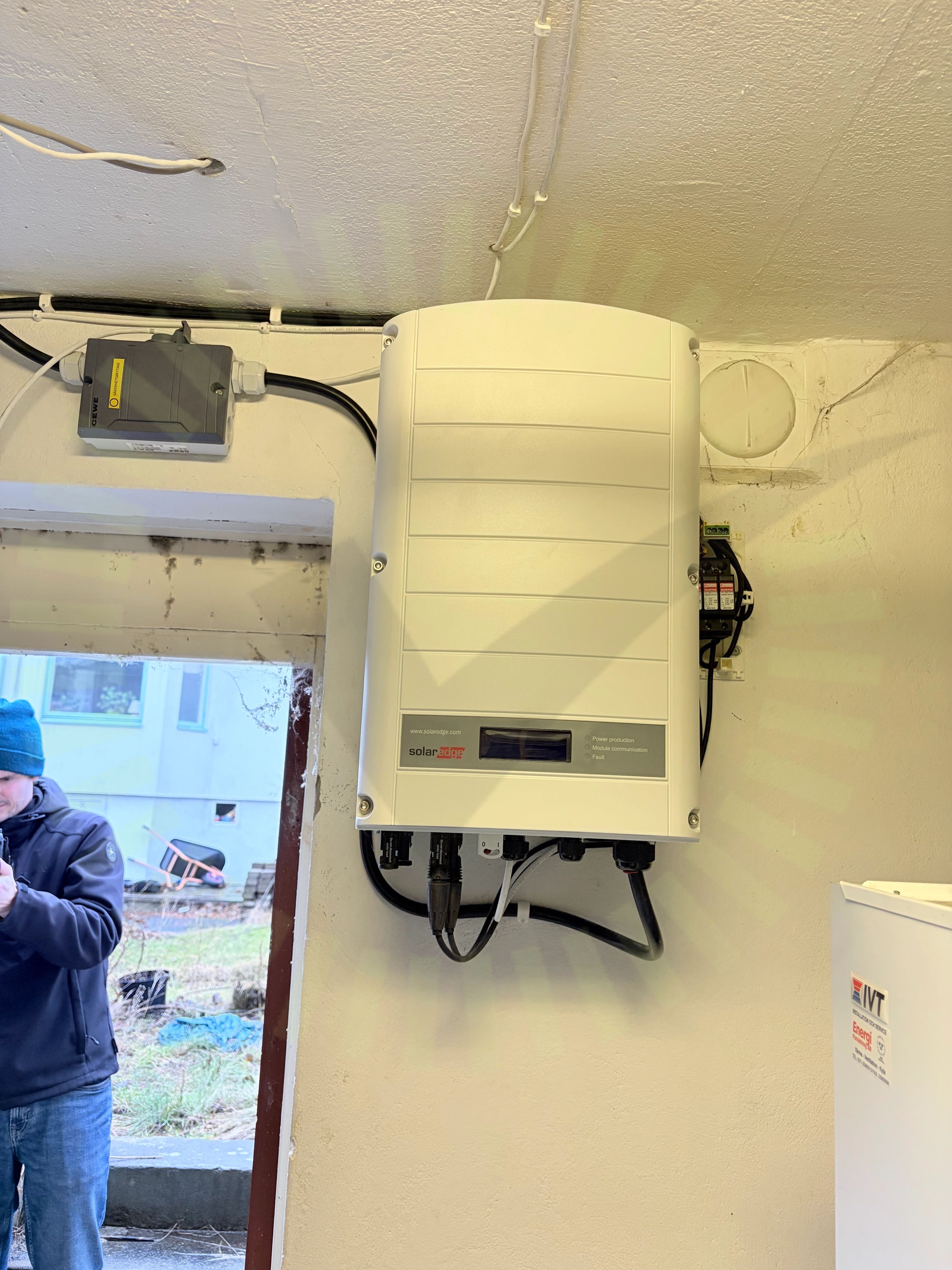

8.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare (1)
Anmärkningar
11/32

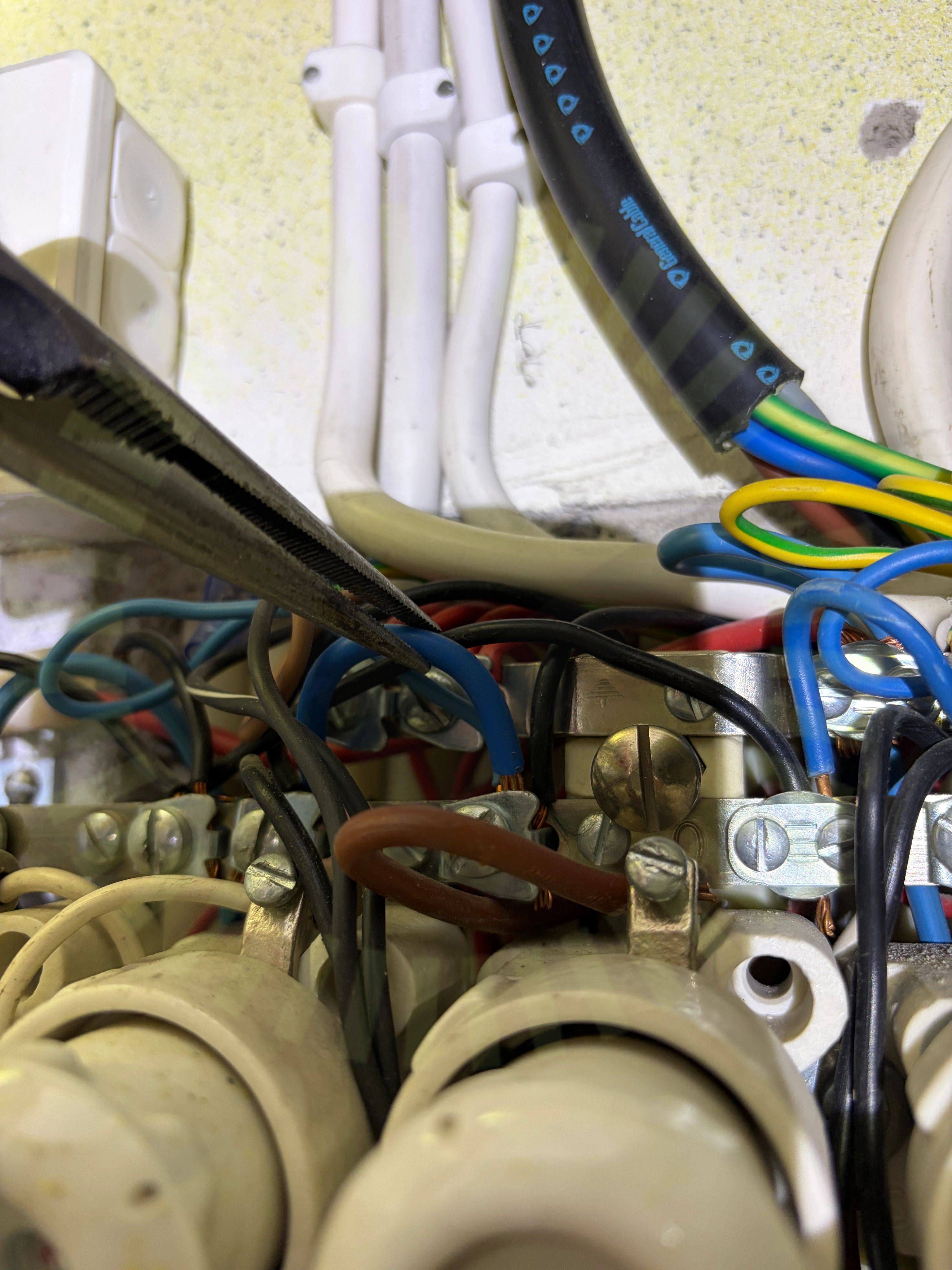

9.1 Anslutning av ledare
Inte godkändNeutralledare är inte fastsäkrad i plint, sitter löst.
SS 436 40 00 (134.1.4)

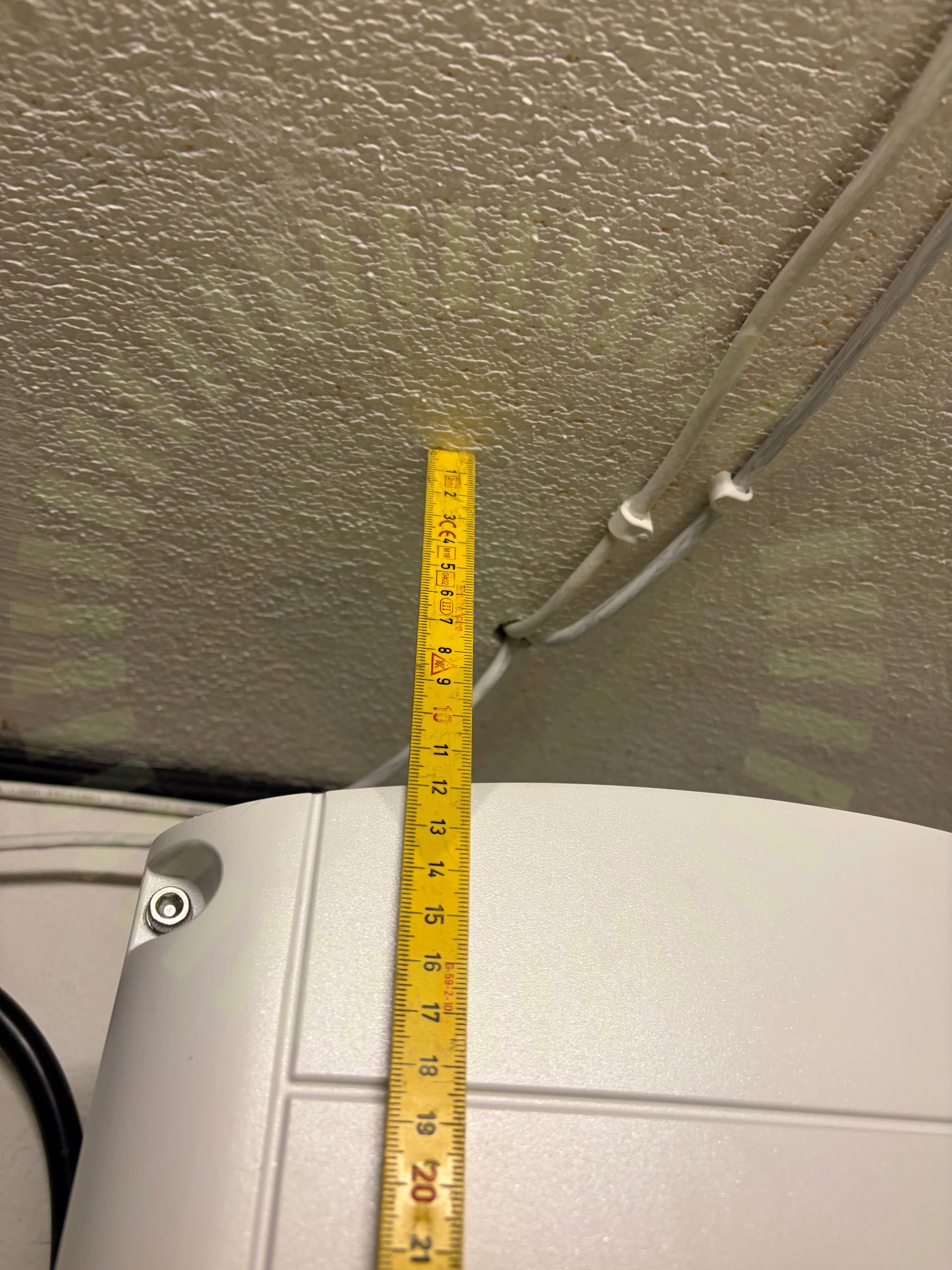

9.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6

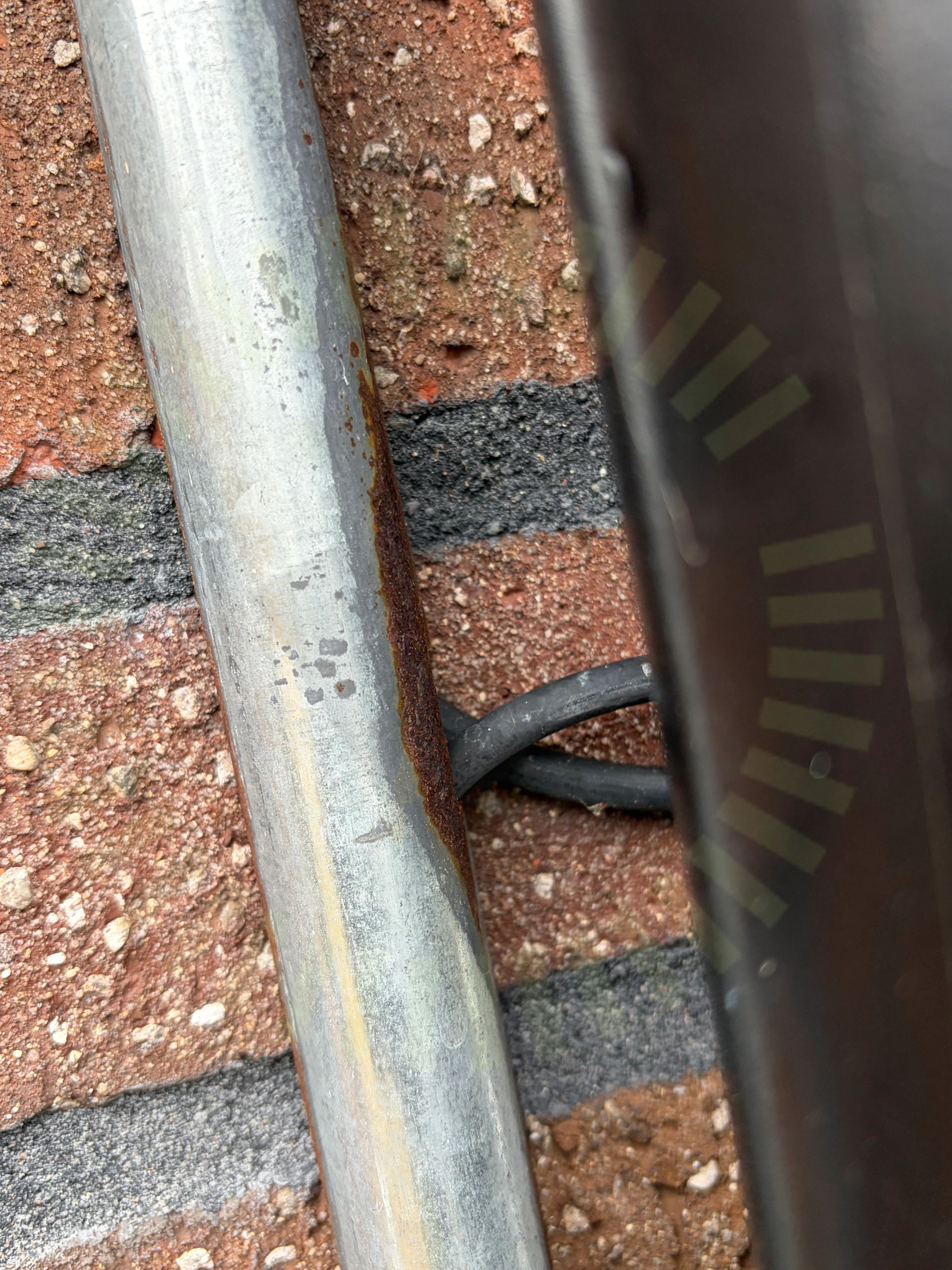

9.3 DC Kablage förläggning
Inte godkändKabelskydd ligger mot kabel och trycker.

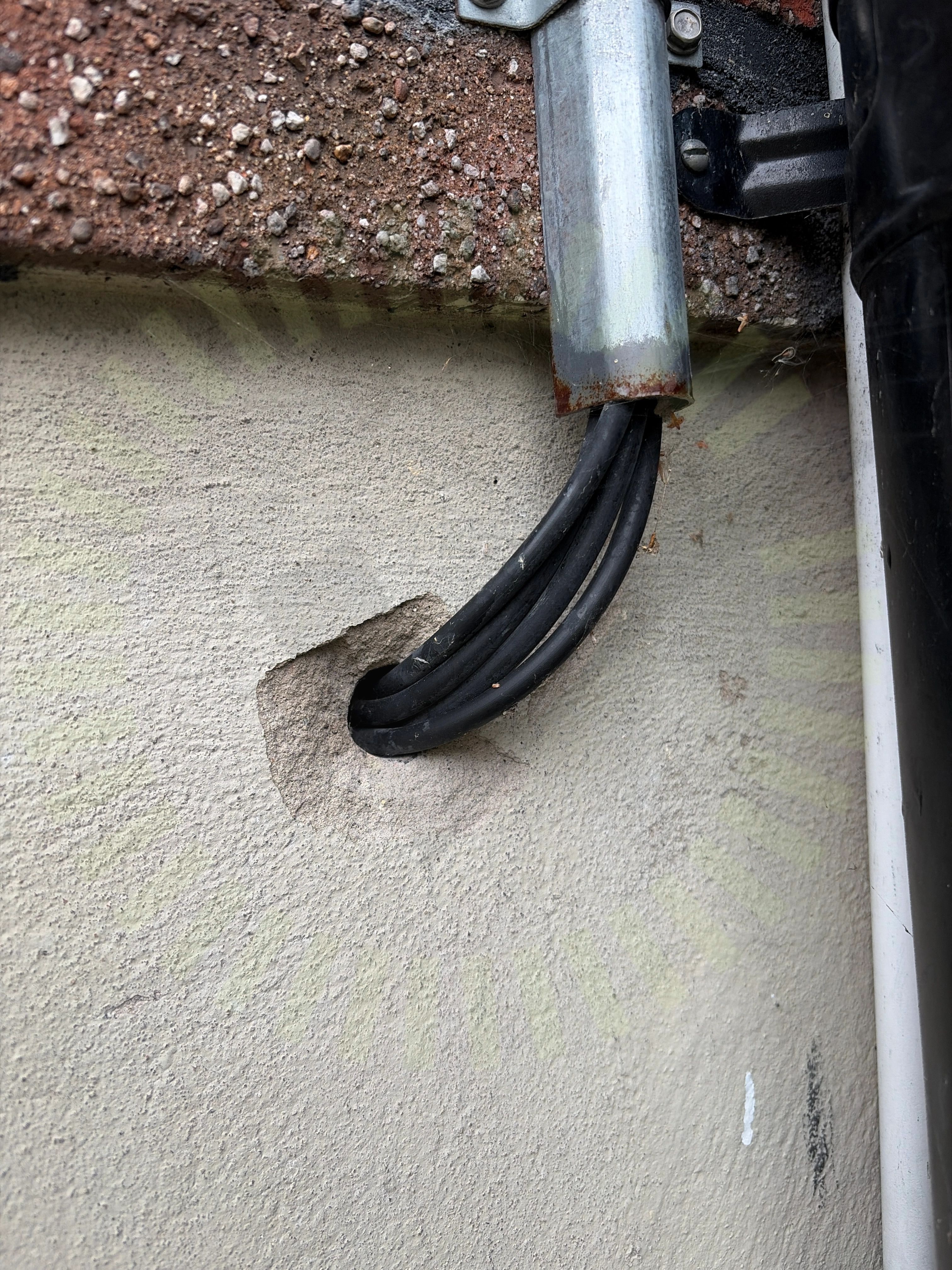

9.4 DC Kablage skydd
Inte godkändKablaget är förlagt mot vass kant och saknar mekaniskt skydd.

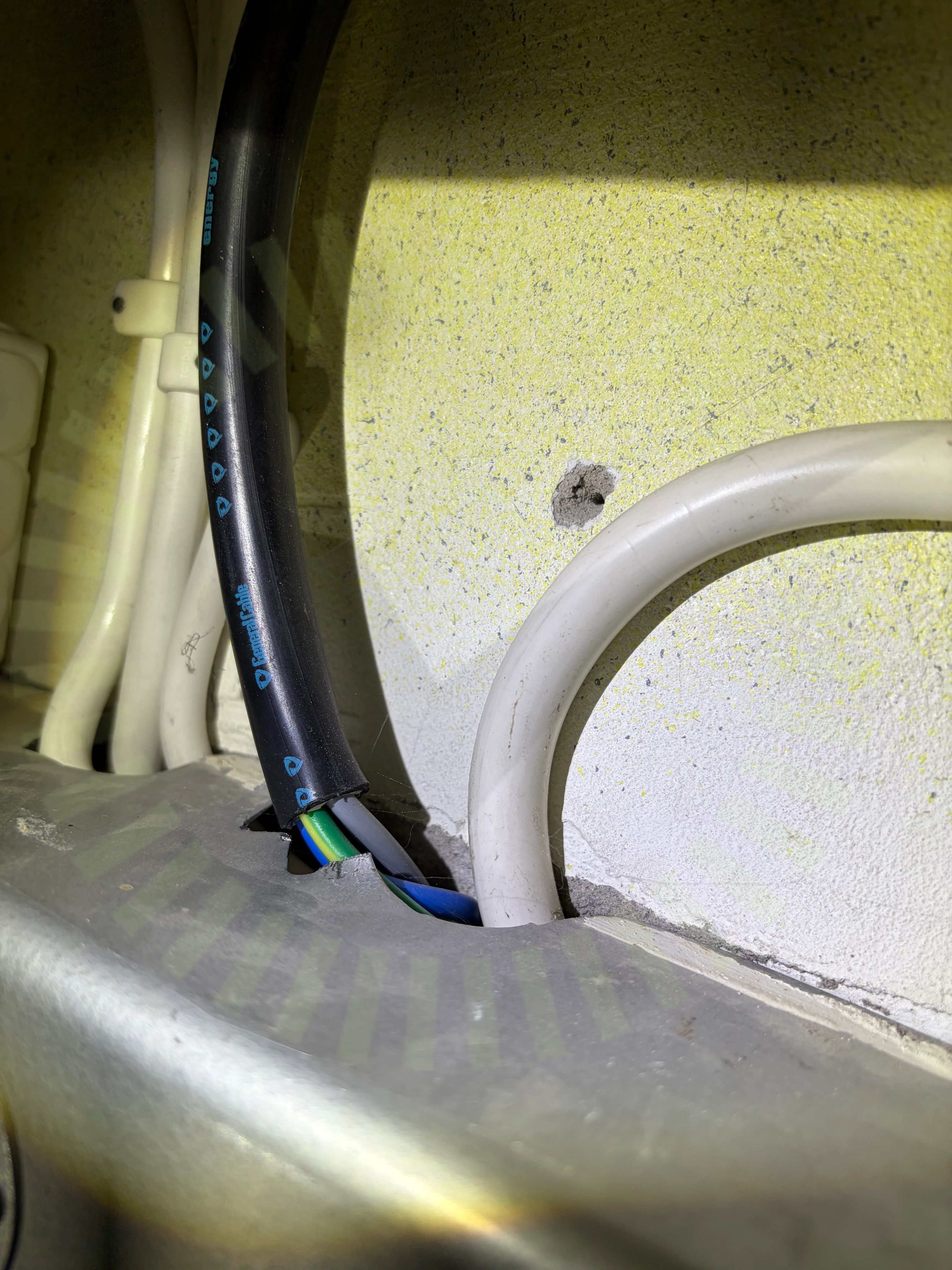

9.5 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare är synliga innan kabeln går in i kapsling.
SS 436 40 00 (412.2.2.1)
9.6 Brand
Inte godkändDet har brunnit i överspänningsskyddet på DC-sidan.

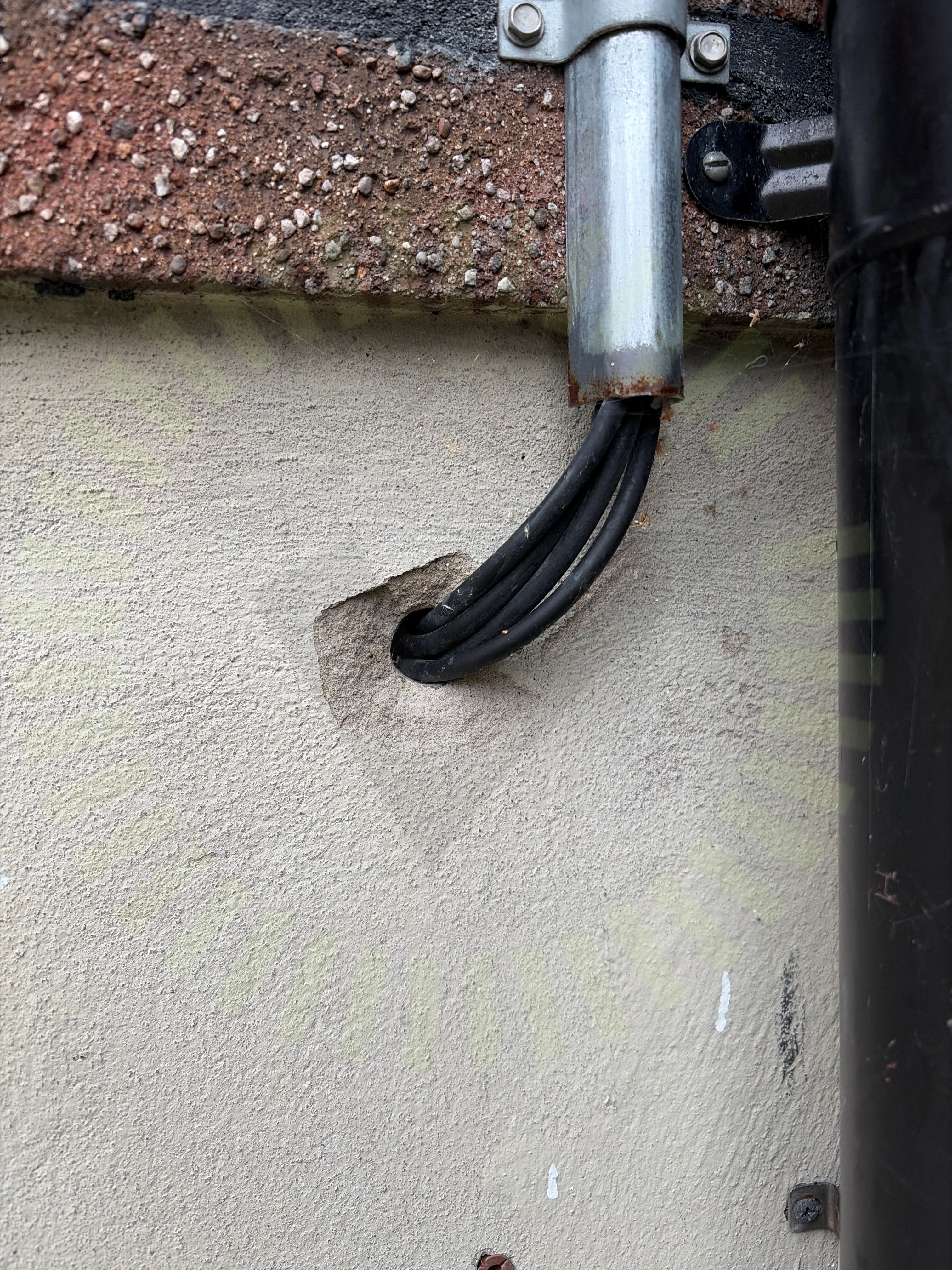

9.7 Genomföringar
Inte godkändGenomföring inte tätad samt utförd på ett sätt som gör att vatten kan rinna in genom genomföringen.
SS 436 40 00 (527.2.1)
9.8 Identifiering
Inte godkändMärkning saknas för att veta vilka säkringar som hör till växelriktaren.
SS 436 40 00 (514.1)

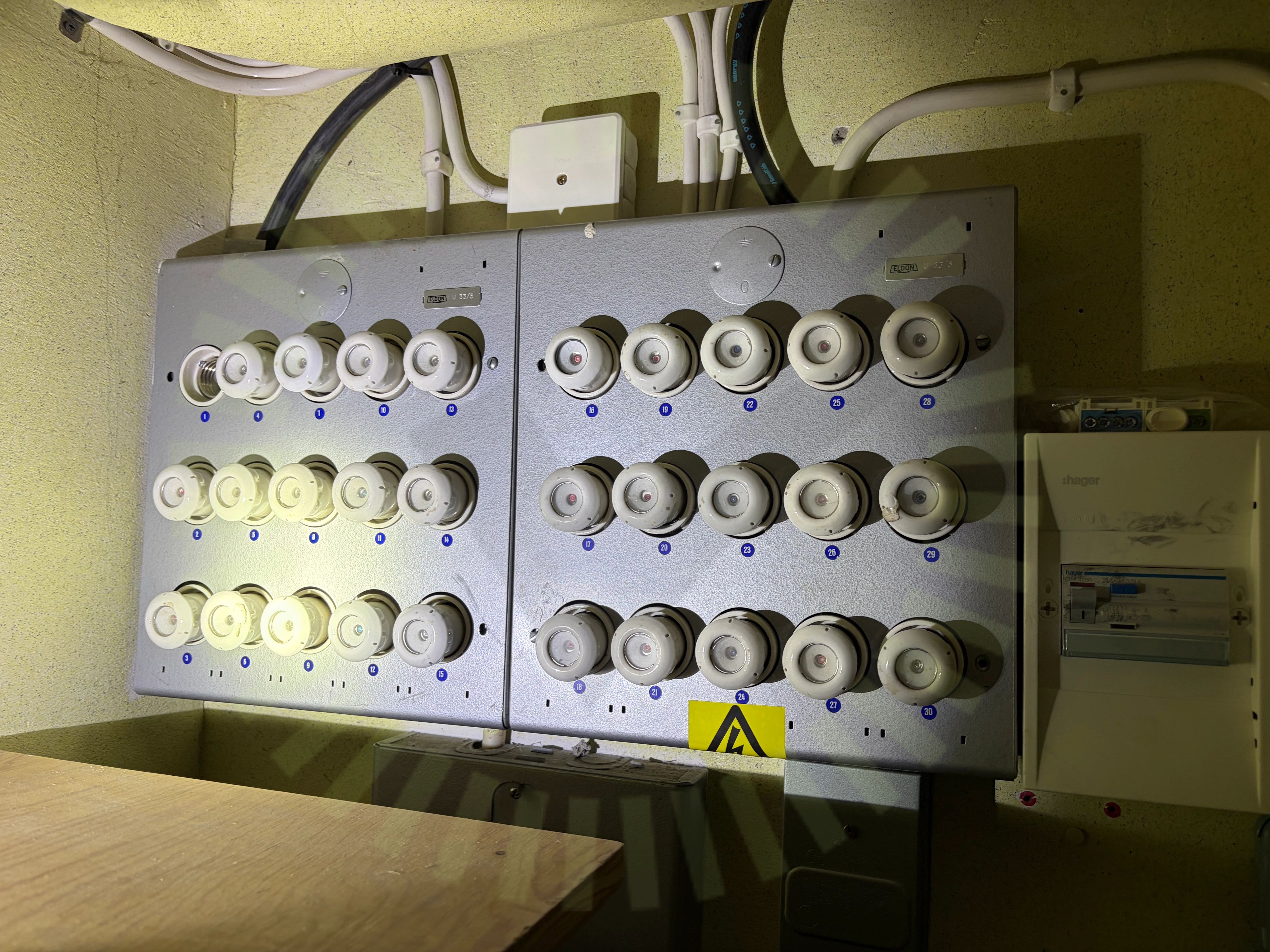

9.9 Säkringsdimension
Inte godkändSäkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

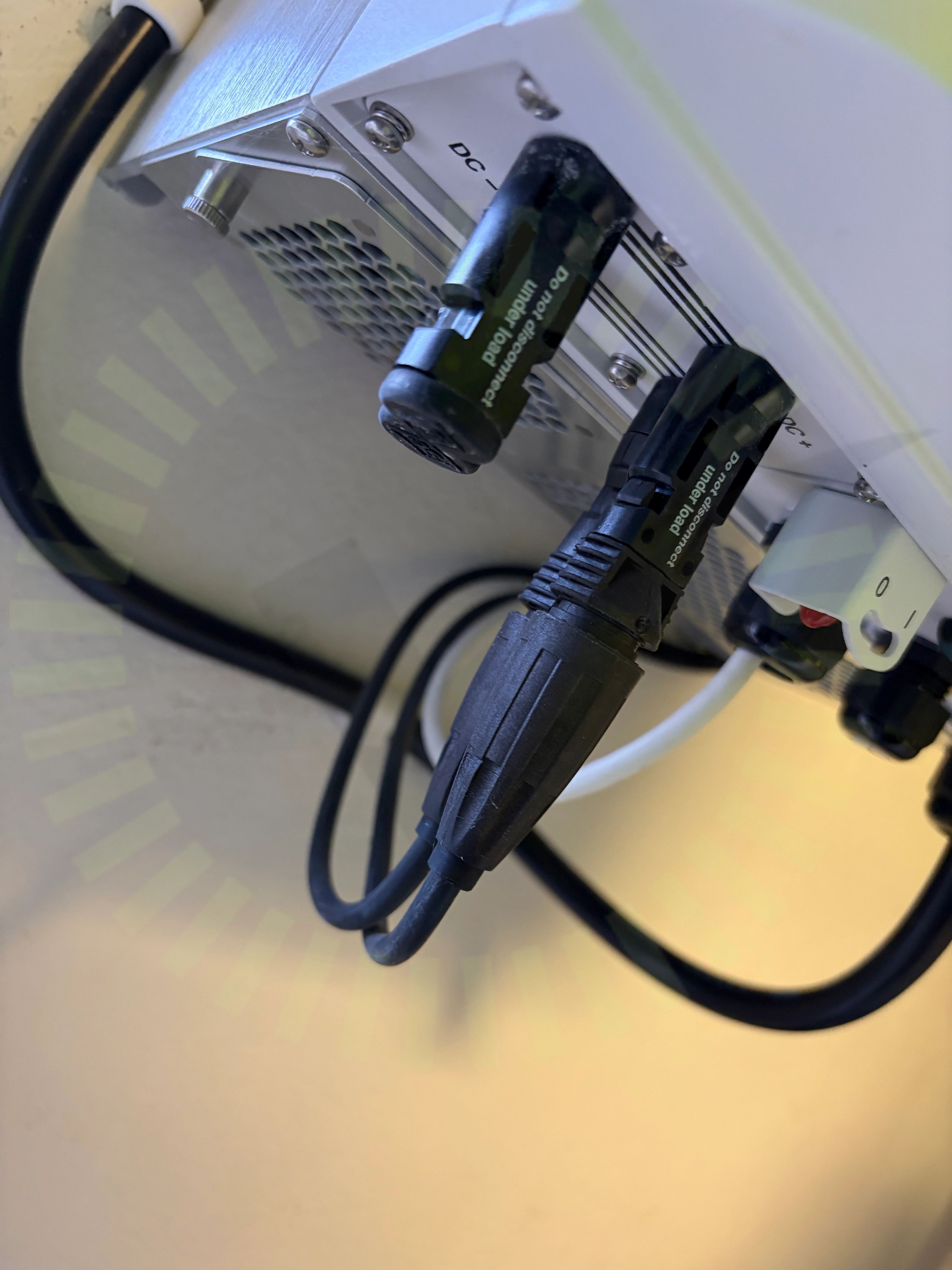

9.10 Växelriktarens kontakter
Inte godkändKontakter avviker från anvisningar, de är av olika fabrikat samt att förskruvning ej är korrekt åtdragen.
MA231 Assembly Instructions, Sida 2

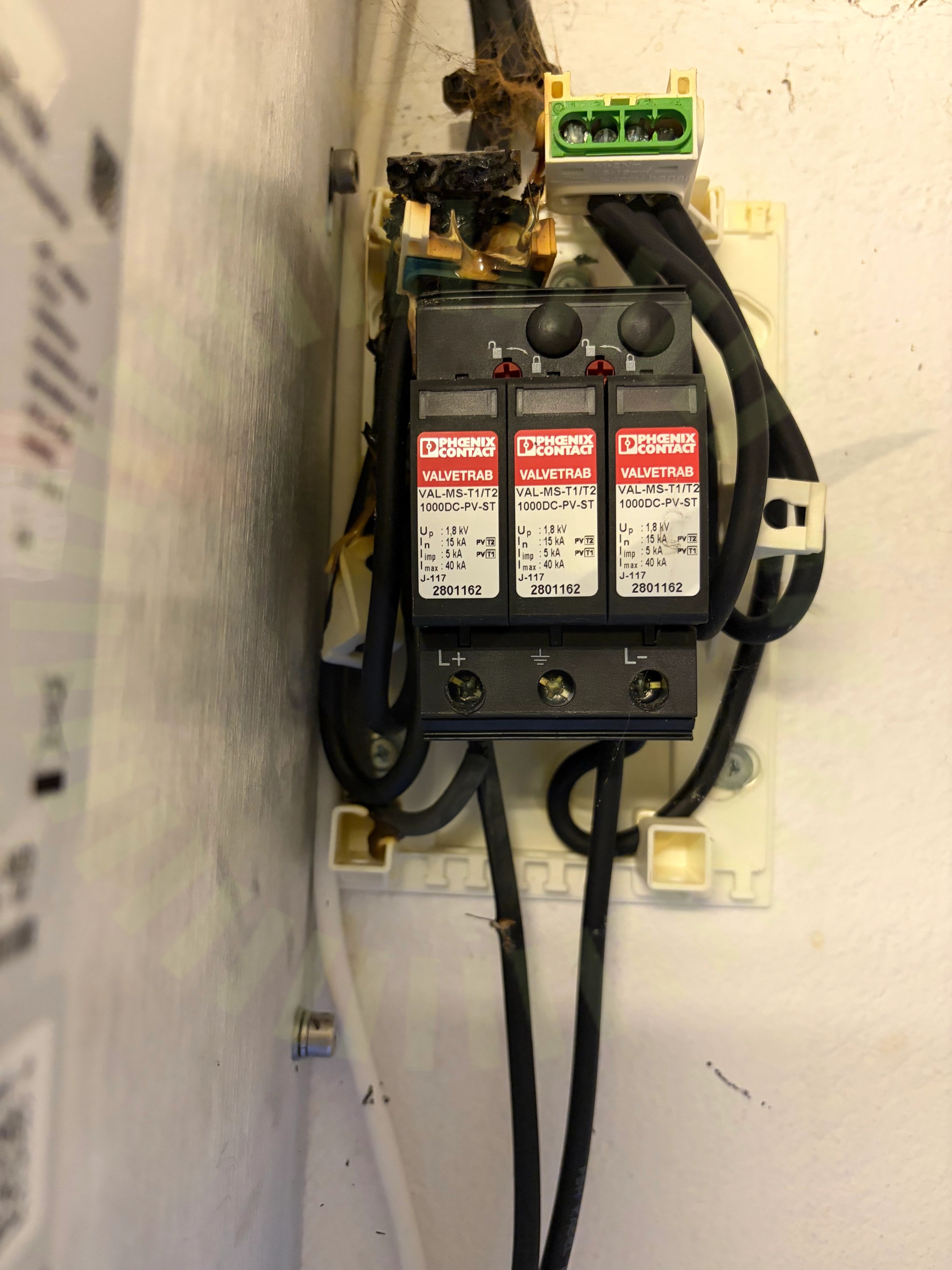

9.11 Överspänningsskydd Jordning
Inte godkändJord ej anslutet till överspänningsskydd.
Godkända kontrollpunkter
21/32AC Kablage förläggningAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDubbel matningFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassning
