Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

29 mars 2023

Ort

Onsala, Hallands län
Klämmornas placering
Panelramar separerade
Förstärkningsskruv
85% godkända15% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
MontagesystemESDEC Lutande Panntak
MontagesystemWeland Stål: Papptak
VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign ej möjligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Varselmärkning

Anmärkningar

1/4

2.1 Tillförlitligt fäst

Inte godkänd

Varning för likspänning på papptak kommer ej hålla under anläggningens förväntade livslängd.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

3/4
Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/27

3.1 Huvudsäkring

Inte godkänd

Växelriktaren kan mata ut mer än huvudsäkringen, underlag om begränsad max utmatande effekt saknas.

DC Kablage förläggning

3.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

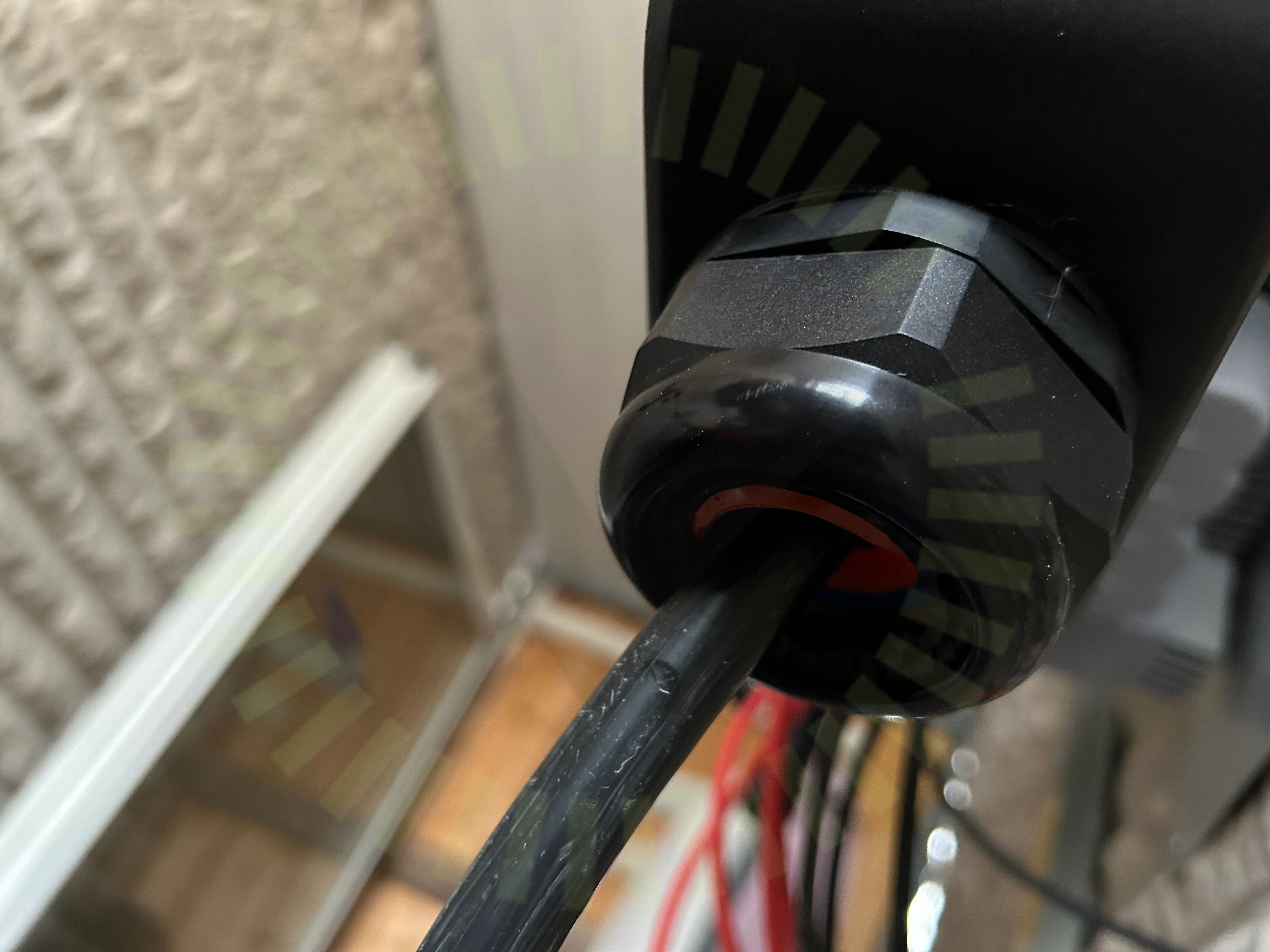

Förskruvning

3.3 Förskruvning

Inte godkänd

Växelriktaren förskruvning biter inte runt kabeln.

3.4 Säkringsdimension

Rekommendation

6mm avsäkrad på 32A. Ledningsdimensionering rekommenderas.

Godkända kontrollpunkter

23/27
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringVentilation

garage, Hyundai: HiE-S(385-410W)VG

Anmärkningar

1/16
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

Godkända kontrollpunkter

10/16
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

5/16
Förbindelse av kontakterKontakterKopplingslådaPanelkablagets böjradieStress på kontakter

garage, Weland Stål: Papptak

Anmärkningar

3/20
CC infästningar

5.1 CC infästningar

Inte godkänd

Vind och lastberäkning saknas. Uppmätt mått 1480mm.

MA1008 Sid 1 (1) | Version 3 - 220218

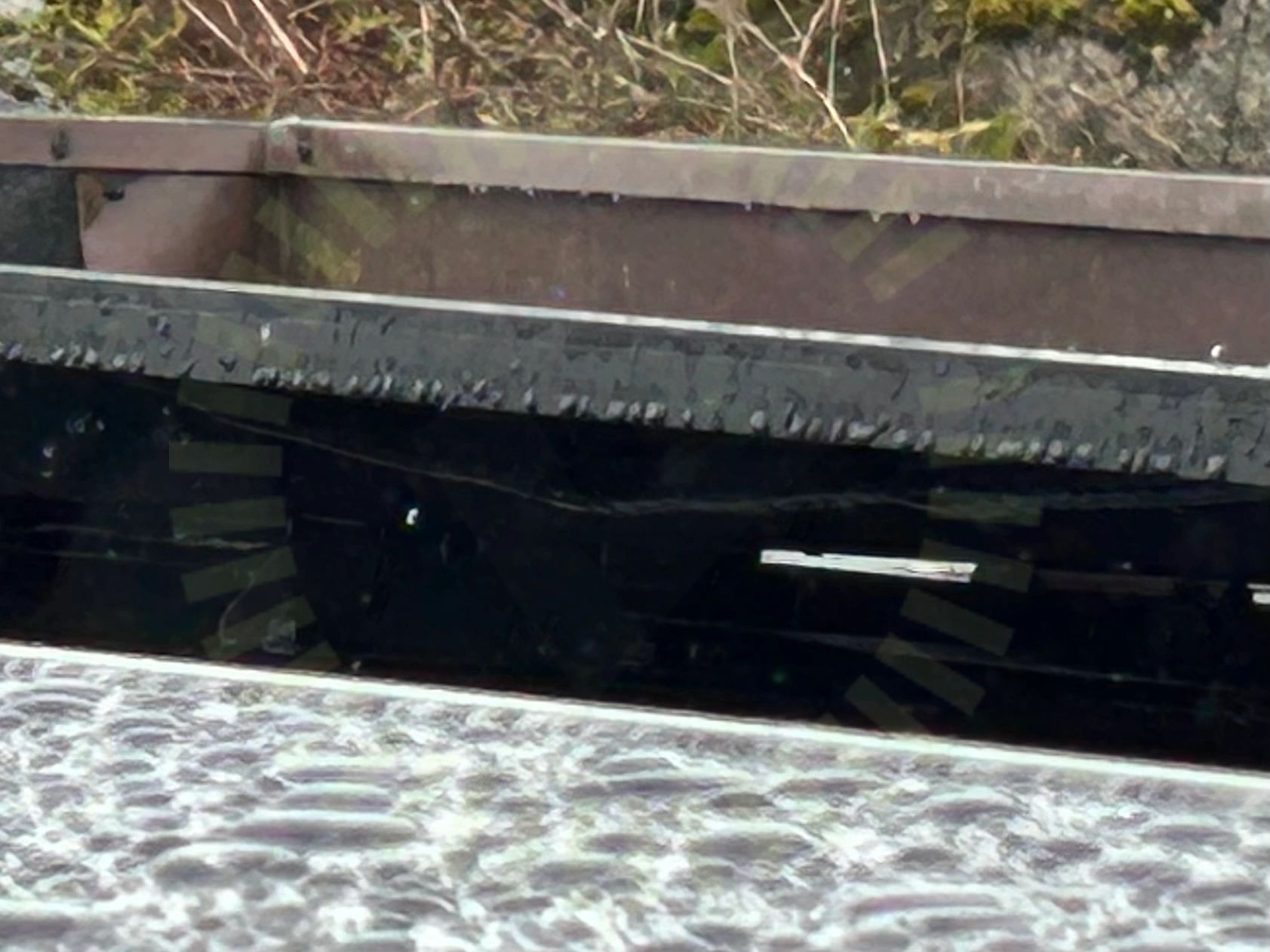

Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/20
Använd tätskiktsdukC-profilDC kabel förläggningFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSkenornas infästningSkenornas överhängSkenskarvSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

hus, ESDEC Lutande Panntak

Anmärkningar

4/28

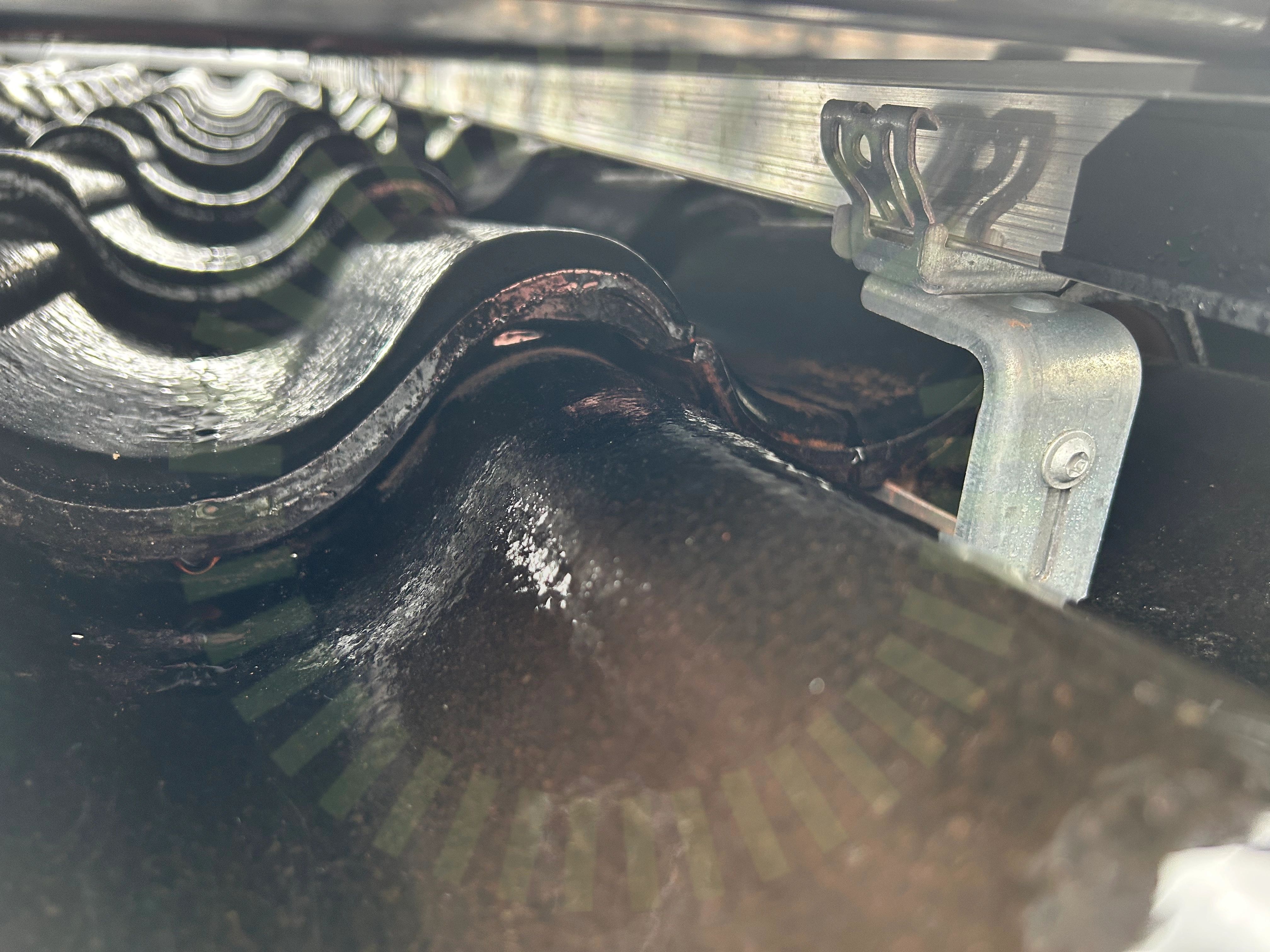

Förstärkningsskruv

6.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

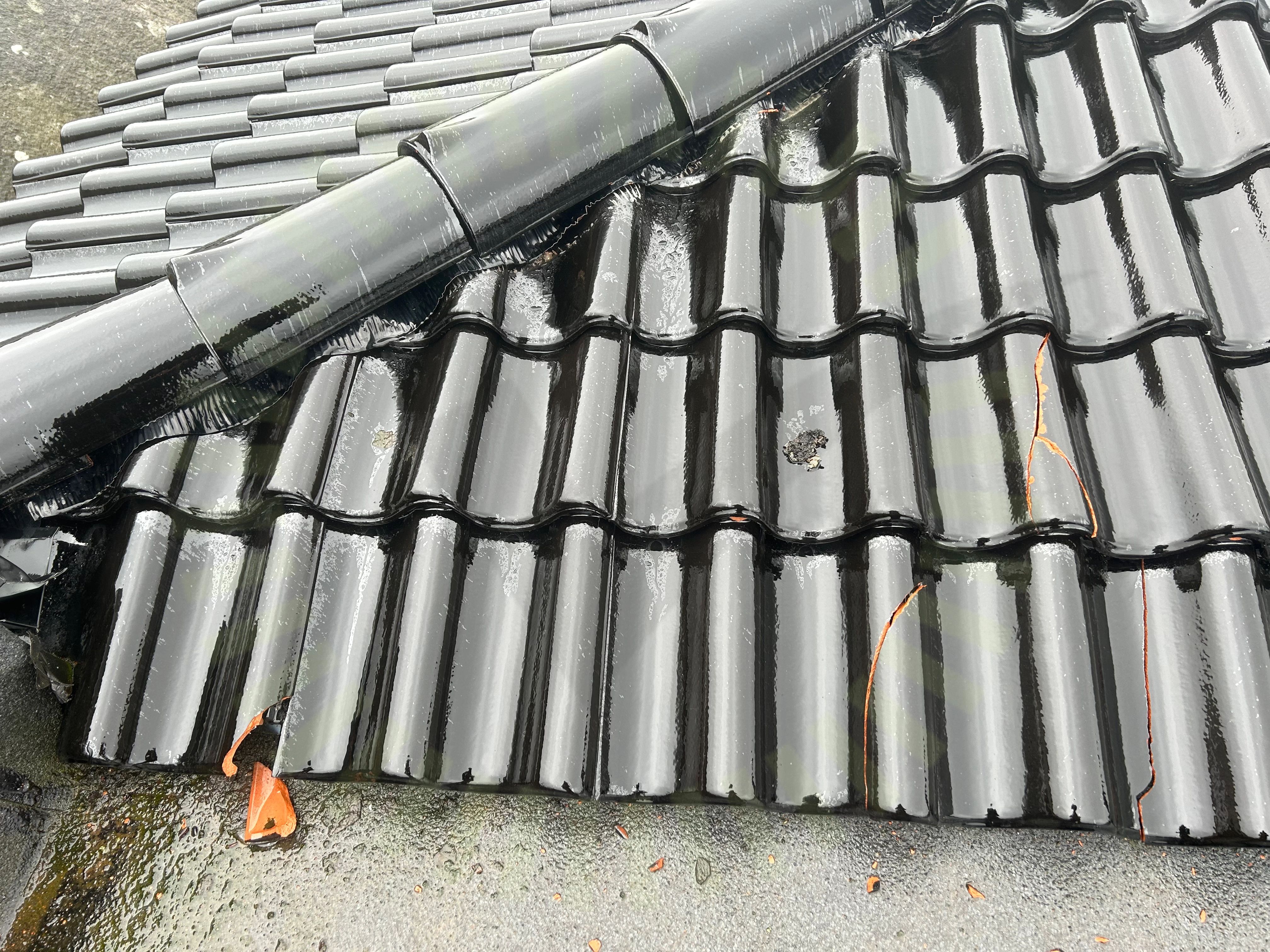

Skador

6.2 Skador

Inte godkänd

Takpannor runt installation skadade.

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Takgenomföring

hus, Hyundai: HiE-S(385-410W)VG

Anmärkningar

2/16
Klämmornas placering

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

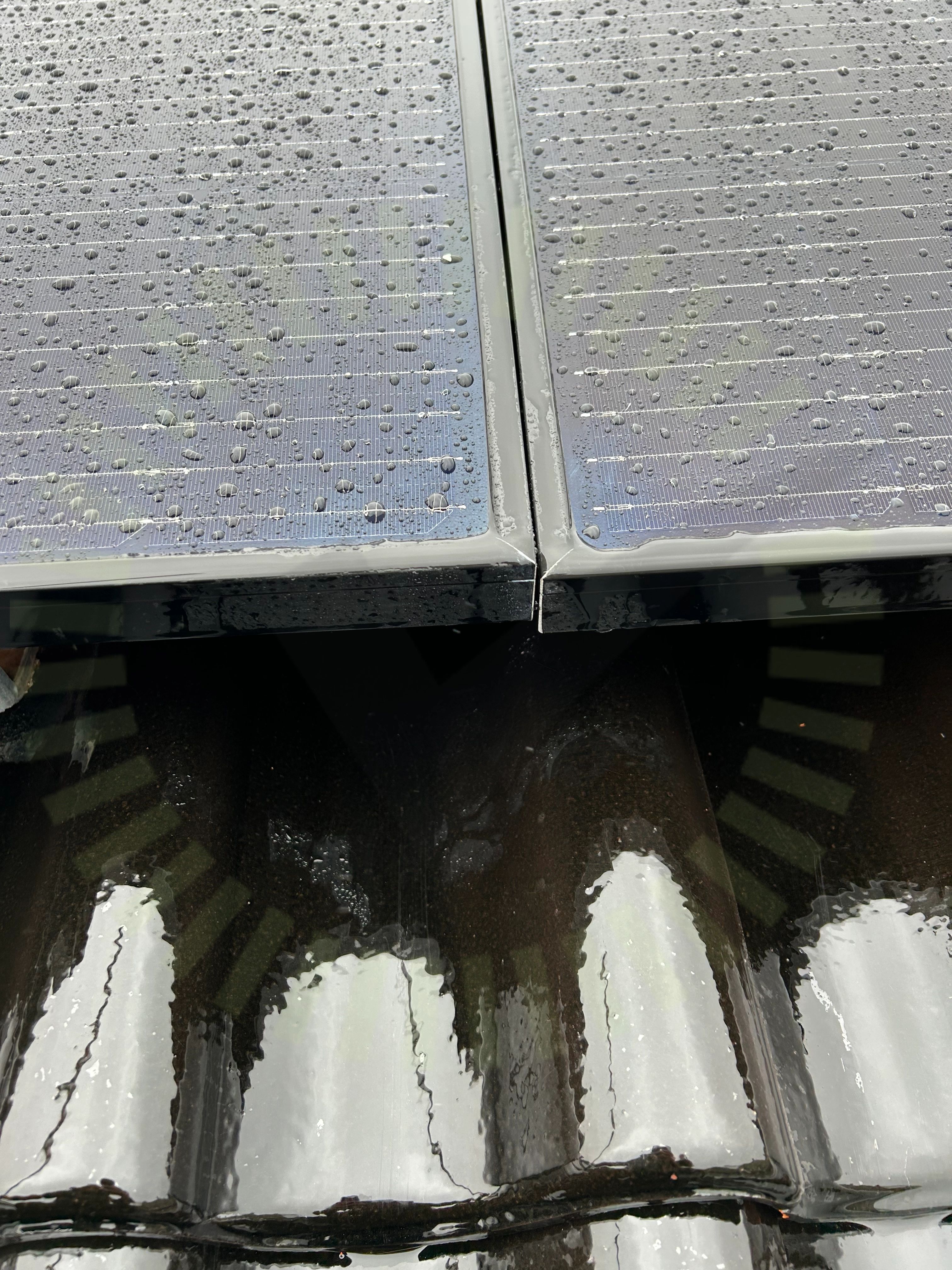

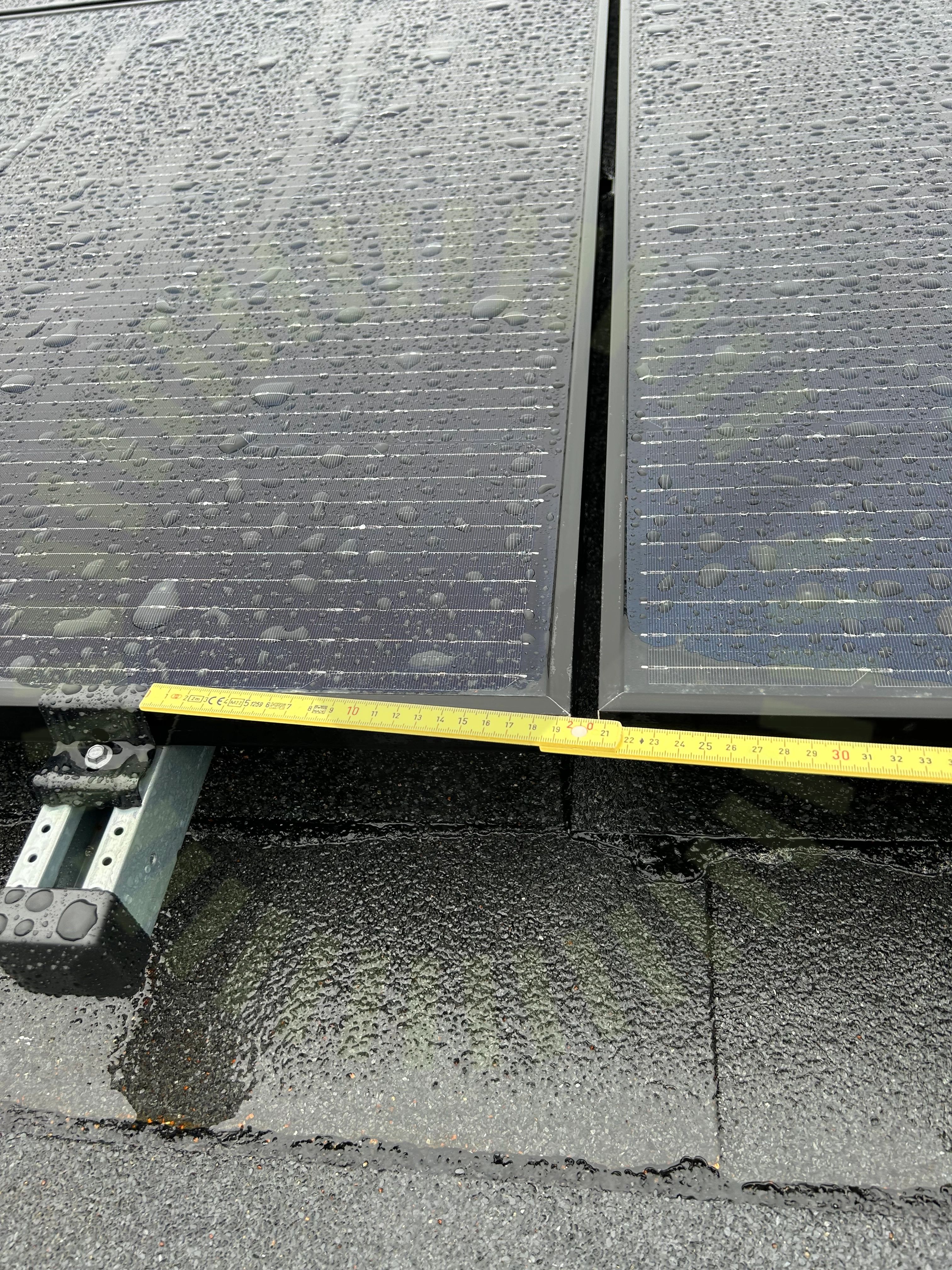

Panelramar separerade

7.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

Godkända kontrollpunkter

11/16
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/16
Förbindelse av kontakterKontakterKopplingslåda
