Besiktningsrapport

7.6
x

Installation genom

1KOMMA5°

Datum

18 september 2023

Ort

Hägersten, Stockholms län
Fästens placering
Kopplingslåda
Stress på kontakter
85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4
Avtal

1.1 Avtal

Inte godkänd

Installatör har frångått de allmänna villkoren, främst genom att blanda olika montagesystem. Tillverkarna saknar anvisningar för detta.

Avtal
Återställande

1.2 Återställande

Kundkommentar

Man ser ut att inte ha tätat hål efter byggställning som användes vid montering av panelerna. Risk för att fukt tränger in i fasad.

Godkända kontrollpunkter

2/4
Mätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

5/16
Fästens placering

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

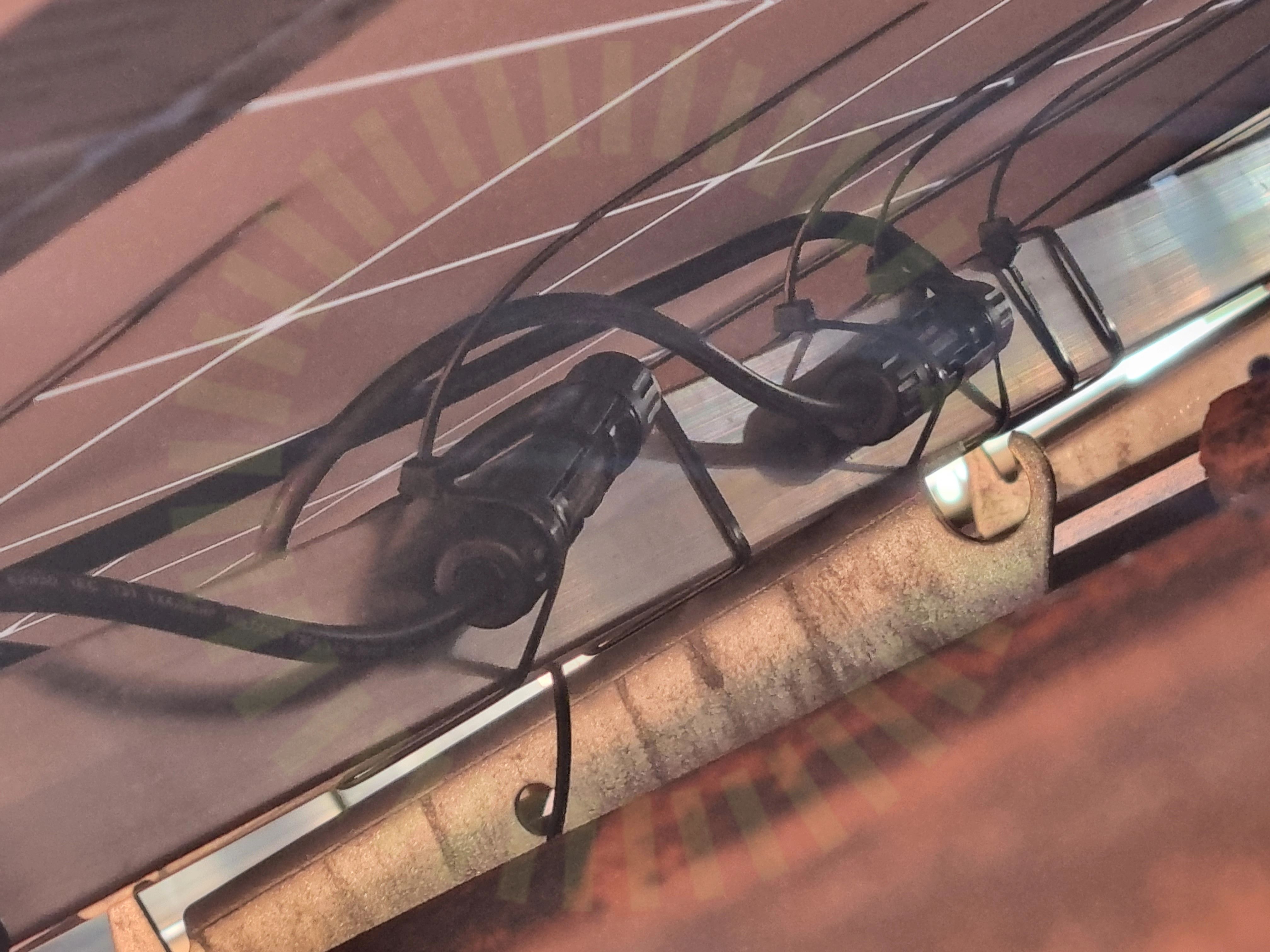

Kontaktdon

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4
Panelkablagets böjradie

2.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp. Skarp böj på kablage där kabel kommer ur kontakt

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Kopplingslåda

2.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress. Kabel Ligger direkt mot taket

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

8/18

3.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Blandade montagesytem

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning. Även en kabel som ligger mot tak

Läktinfästning

3.3 Läktinfästning

Inte godkänd

Skruvar som är använda är inte de angivna av tillverkaren.

Mounting Description MAFI Solar, Sida 3/7, 2022

3.4 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

3.5 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

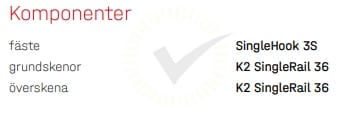

Snö- och Vindlastberäkning

3.6 Snö- och Vindlastberäkning

Inte godkänd

Anvisade produktkomponenter i lastberäkningen har inte använts.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning
Ändklämmor

3.8 Ändklämmor

Inte godkänd

Ändklämma sitter snett, Ligger ej helt mot panelramens kant.

Godkända kontrollpunkter

9/18
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenskarvarUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/18
Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
Förskruvning

6.1 Förskruvning

Inte godkänd

Tillverkaren anvisar bara förläggning av en kabel genom förskruvningen samt att AC kabel ska förläggas rakt ut ur kontakten.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

Godkända kontrollpunkter

35/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
