Besiktningsrapport

8.6

Installation genom

Sun4Energy

Datum

8 april 2025

Ort

Sundsvall, Västernorrlands län

Kopplingslåda böjradie

Anslutningar i brytare

Bredd av profiltoppen

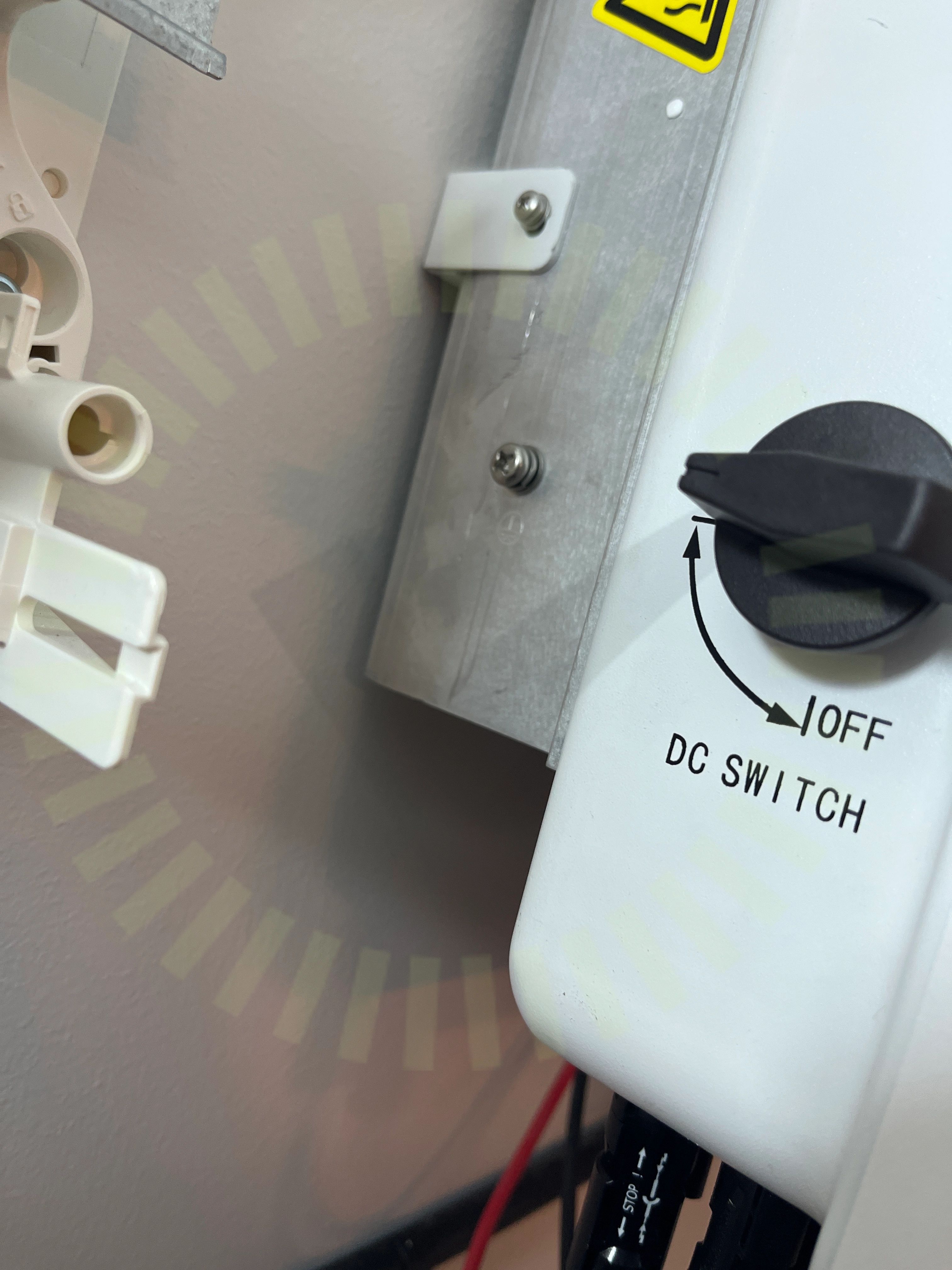

+ 9

86% godkända

14% ej godkända

Om installationen

Paneler

Eurener: MEPV 108

Optimerare

Okänd optimerare

Montagesystem

K2: BasicRail

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Eurener: MEPV 108 (13)Tak 1, K2: BasicRail (24)Tak 1, Okänd optimerare (3)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

2.1 Anslutningar i brytare

Inte godkänd

Wagon är endast godkänd upp till 4mm2.

Godkända kontrollpunkter

6/7

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Eurener: MEPV 108

Anmärkningar

2/13

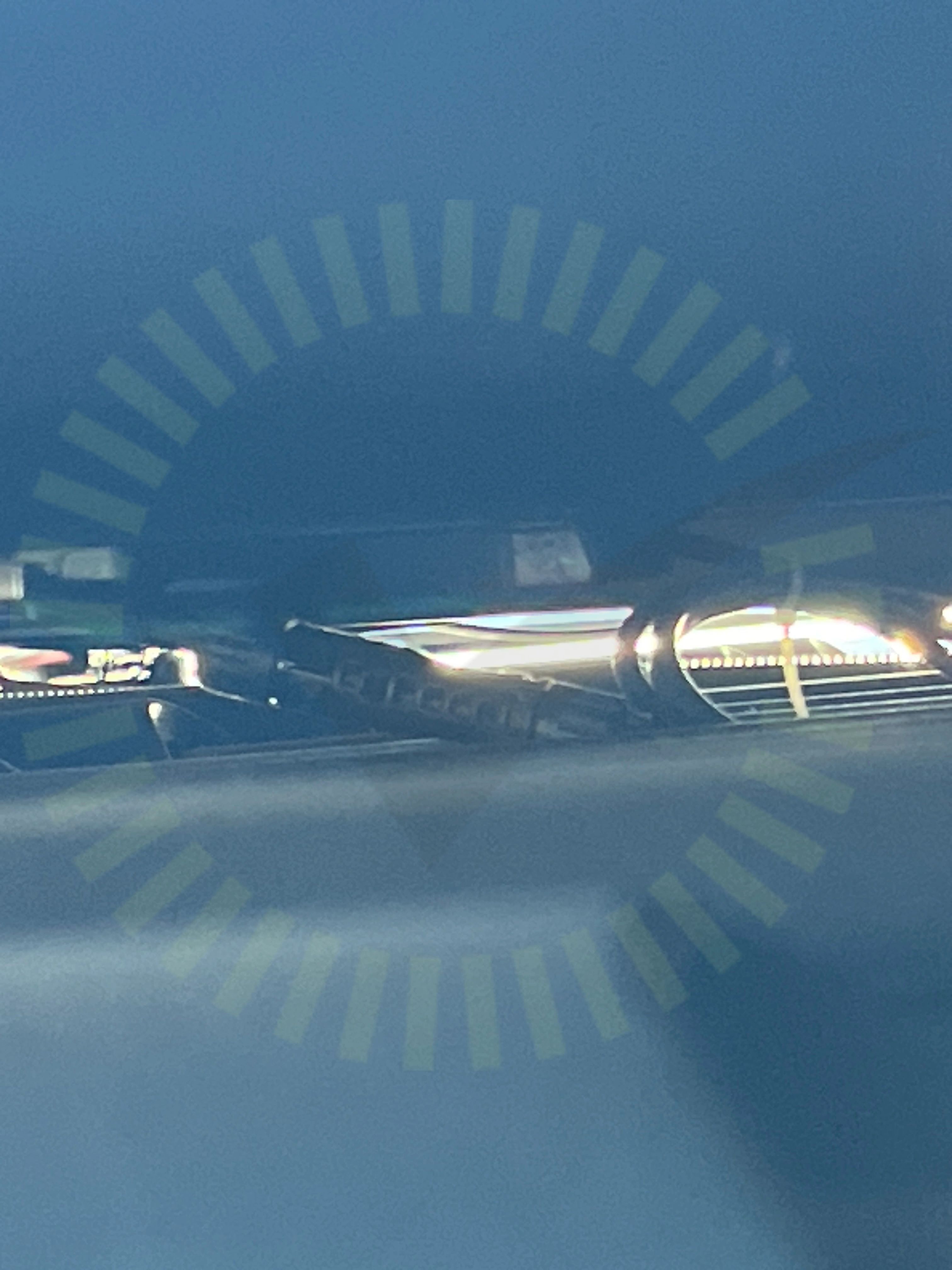

3.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/13

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/13

Förbindelse av kontakter

Strängförläggning

Tak 1, K2: BasicRail

Anmärkningar

6/24

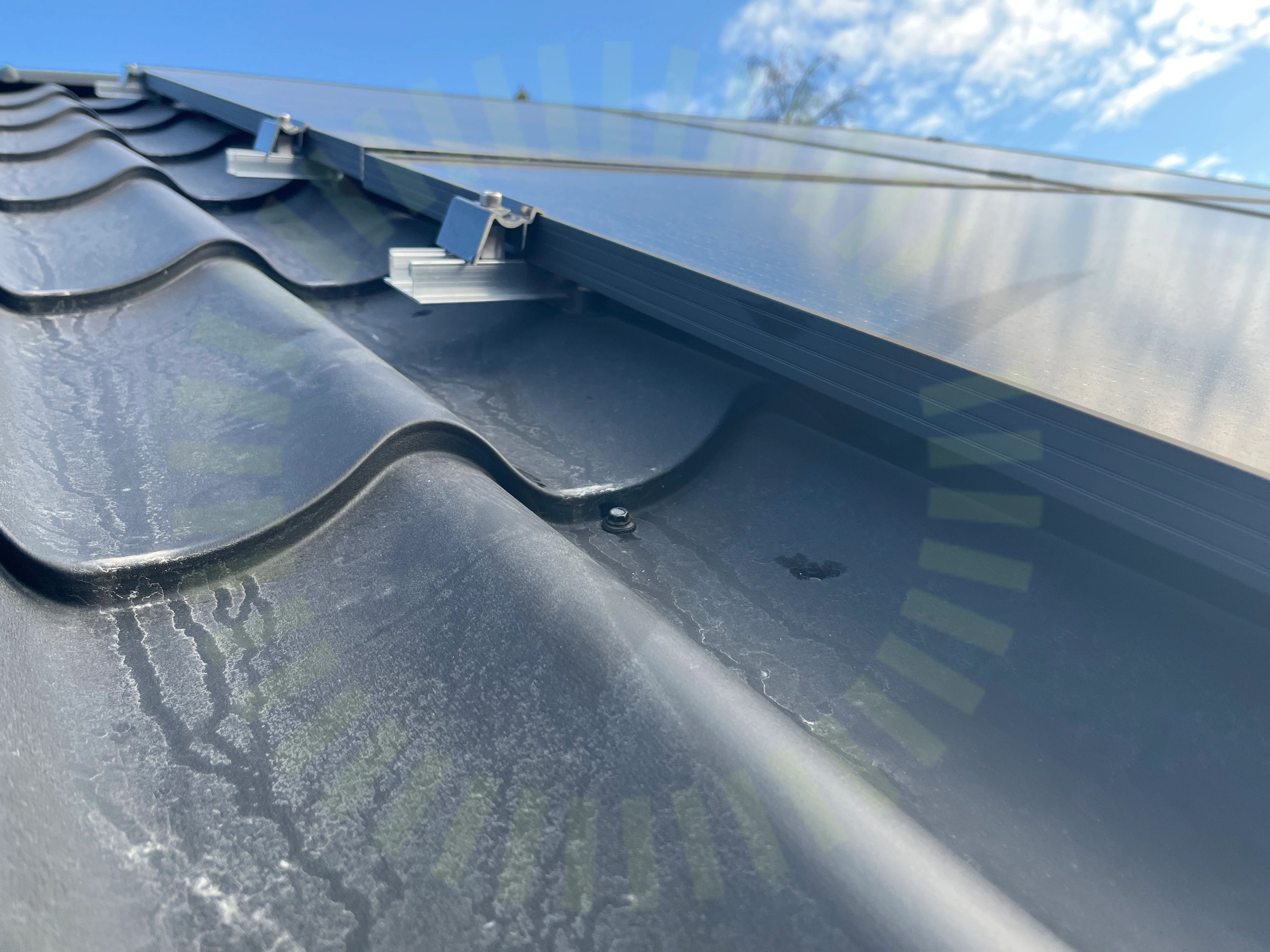

4.1 Bredd av profiltoppen

Inte godkänd

Detta fäste får inte monteras på plegel.

BasicRail Assembly EN V21 | 0823, Sida 5

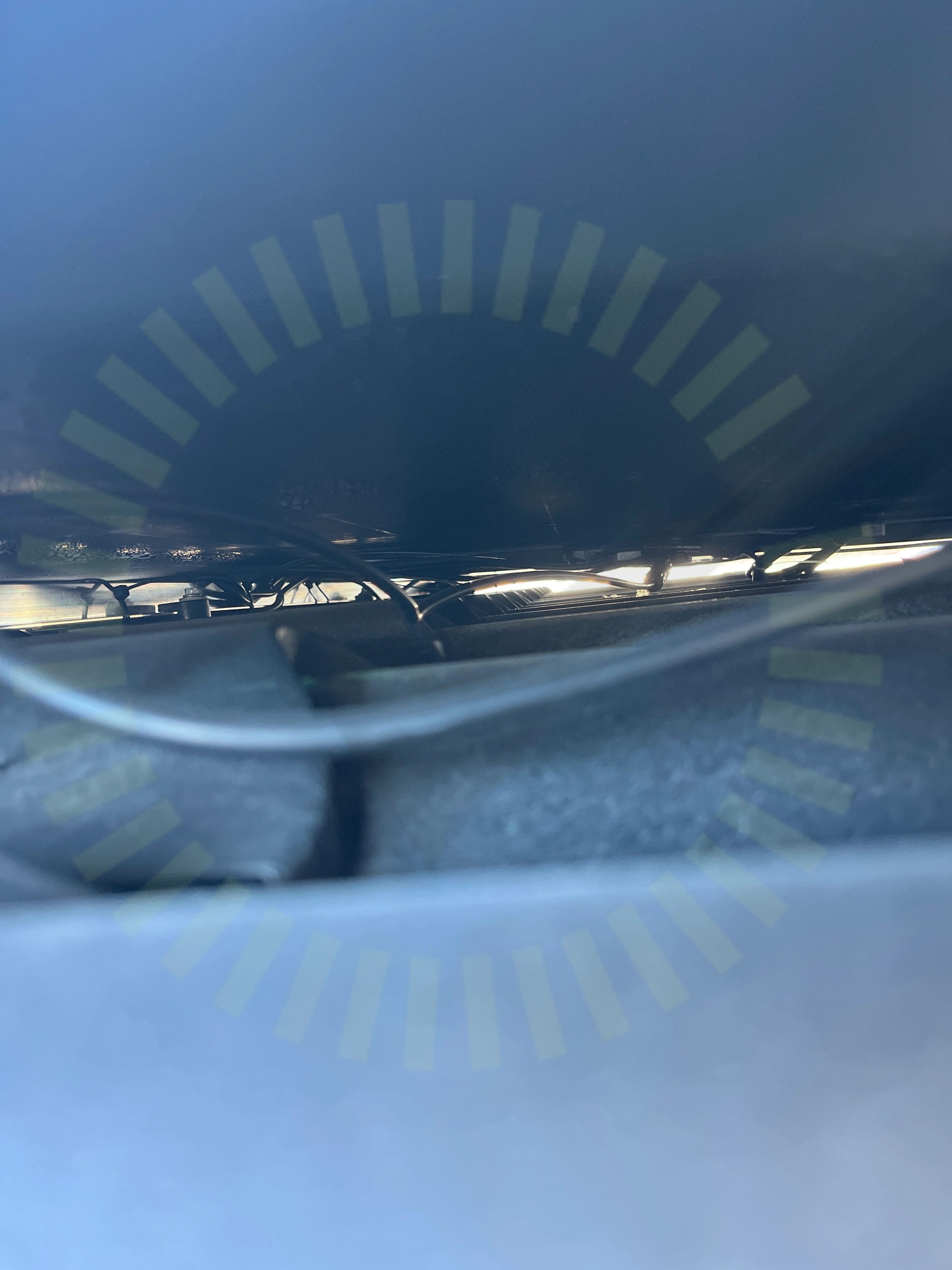

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

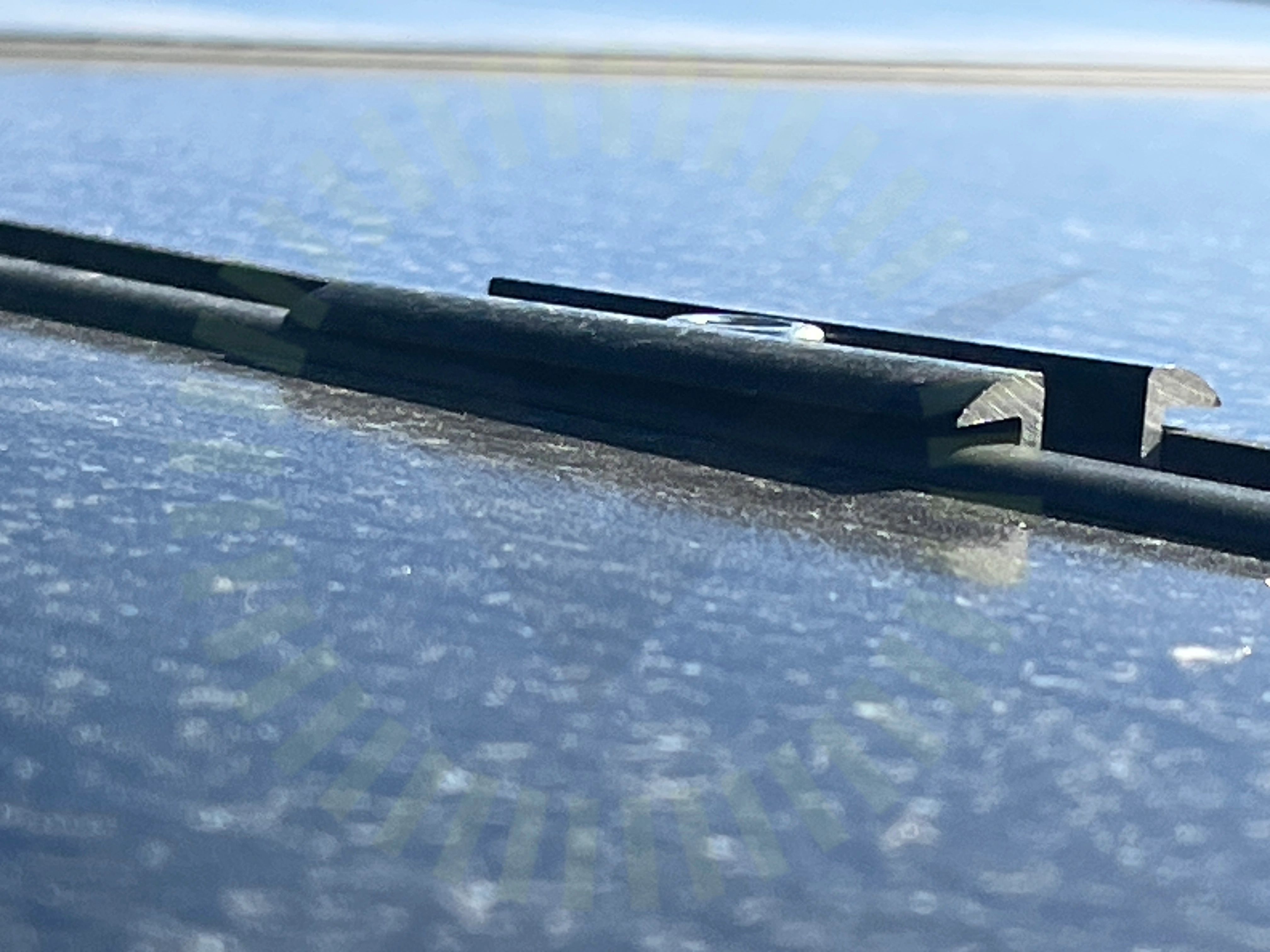

4.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt och svävar ovanför panelramen.

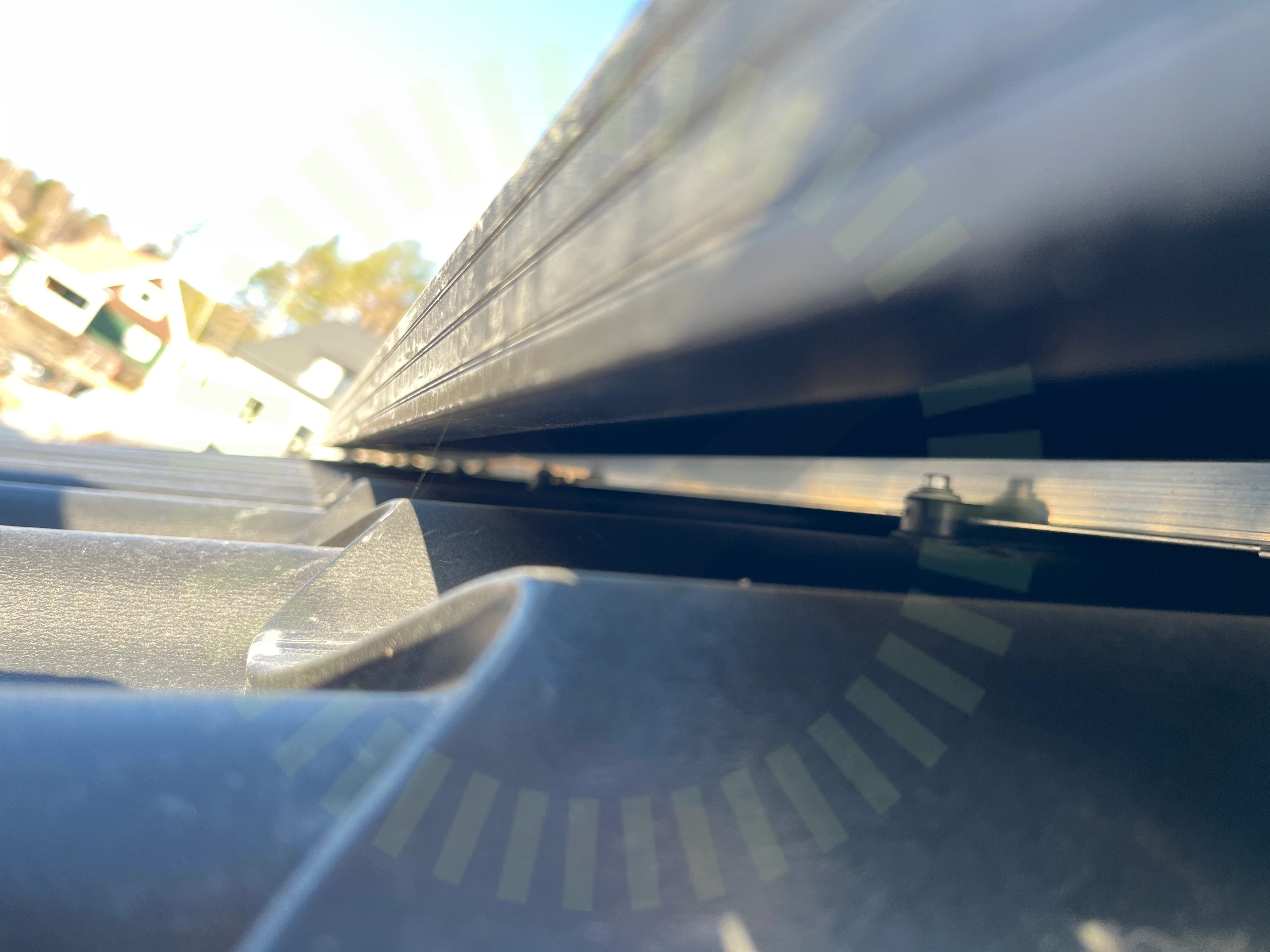

4.4 SpeedLock

Inte godkänd

SpeedLock saknas.

BasicRail Assembly EN V21 | 0823, Sida 13/ Snö- och vindlastberäkning

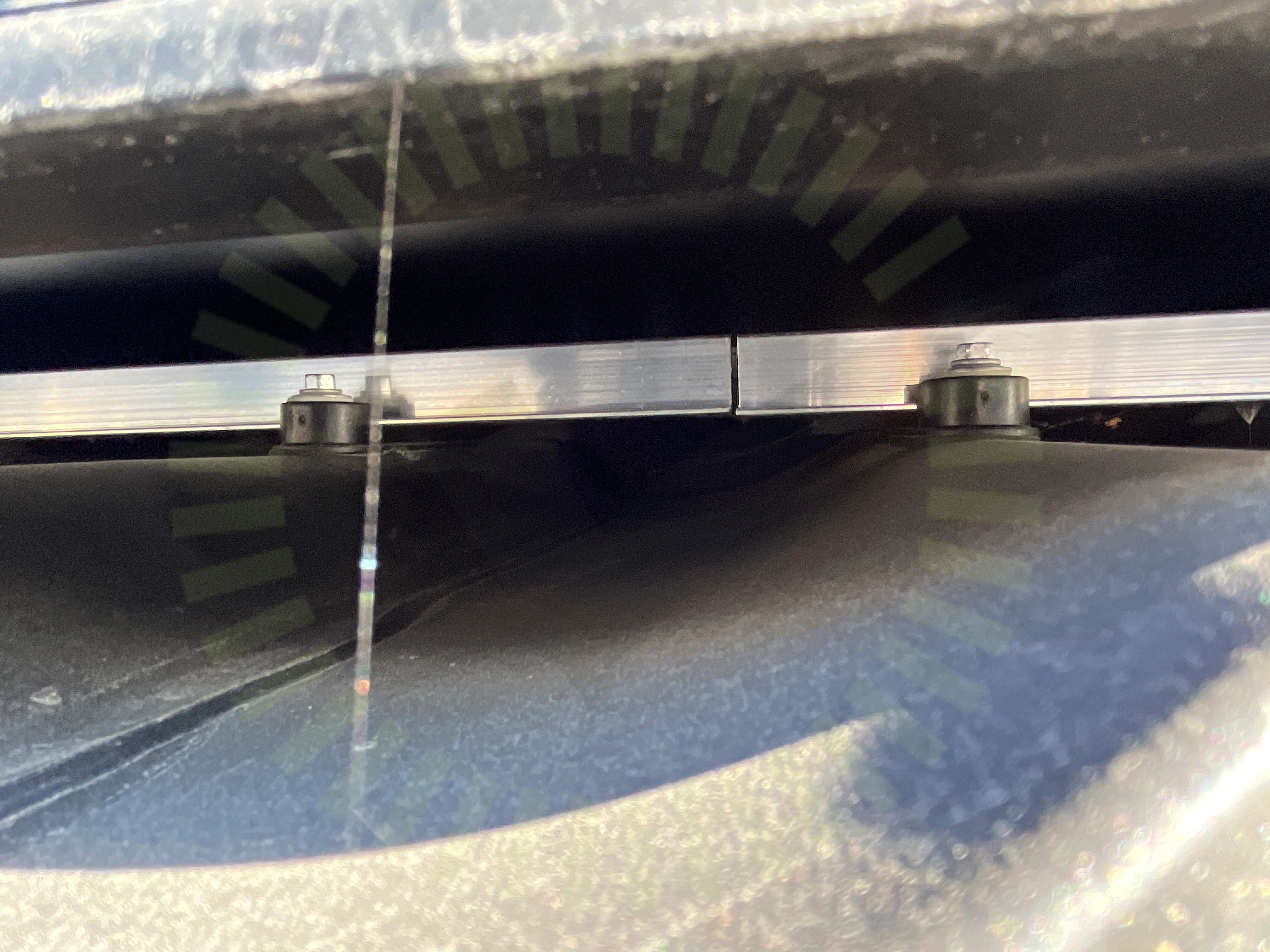

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BasicRail Assembly EN V21 | 0823, Sida 12

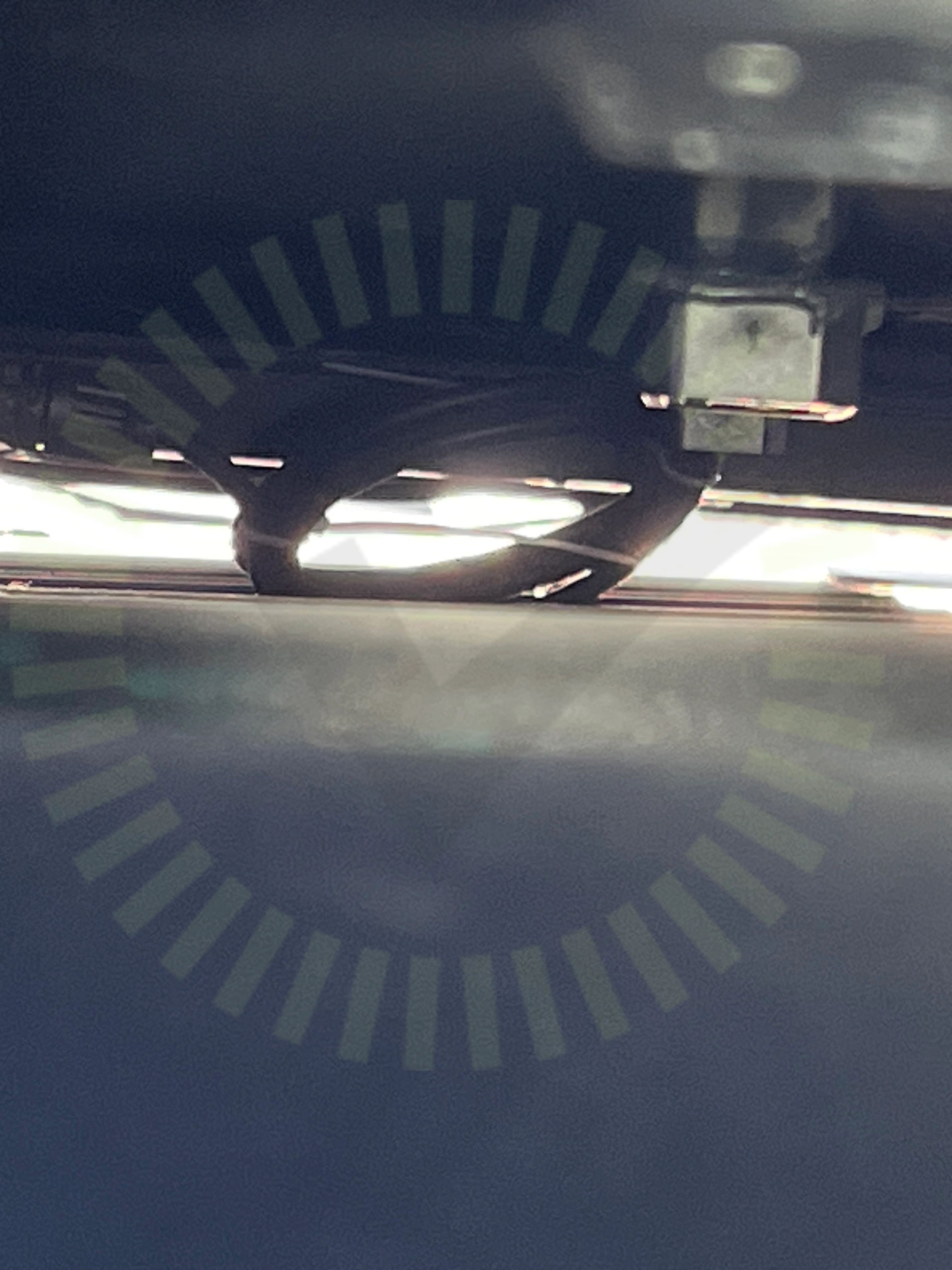

4.6 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

17/24

Använd plåtskruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Klämmans placering i skena

Placering

Plåtinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Taklutning

Ändklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Okänd optimerare

Godkända kontrollpunkter

1/3

Kontakter

Ej tillgängligt vid besiktning

2/3

Dragavlastade

Fastsäkring av optimerare

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

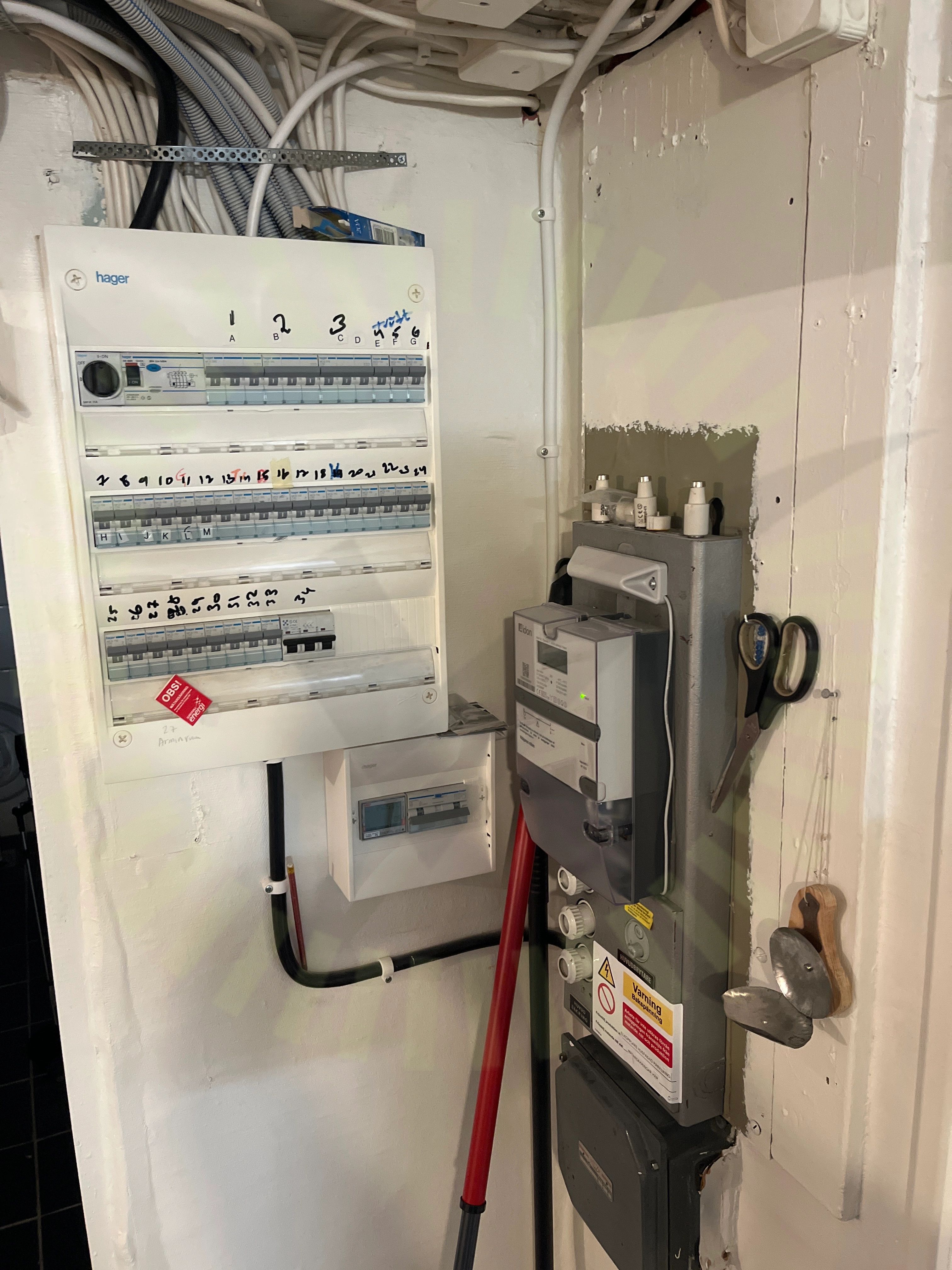

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/35

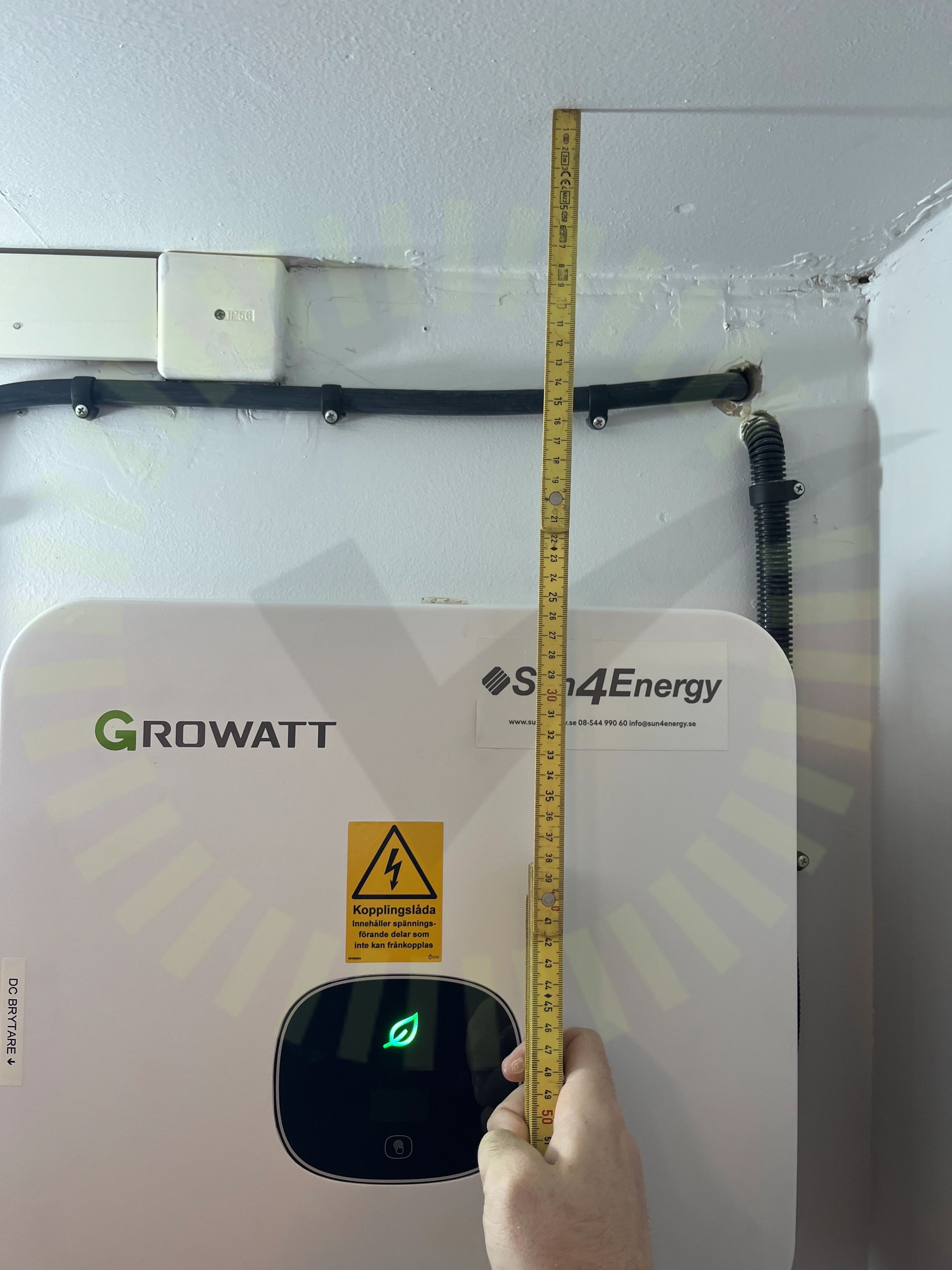

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Detta gäller både uppåt och åt sidan.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

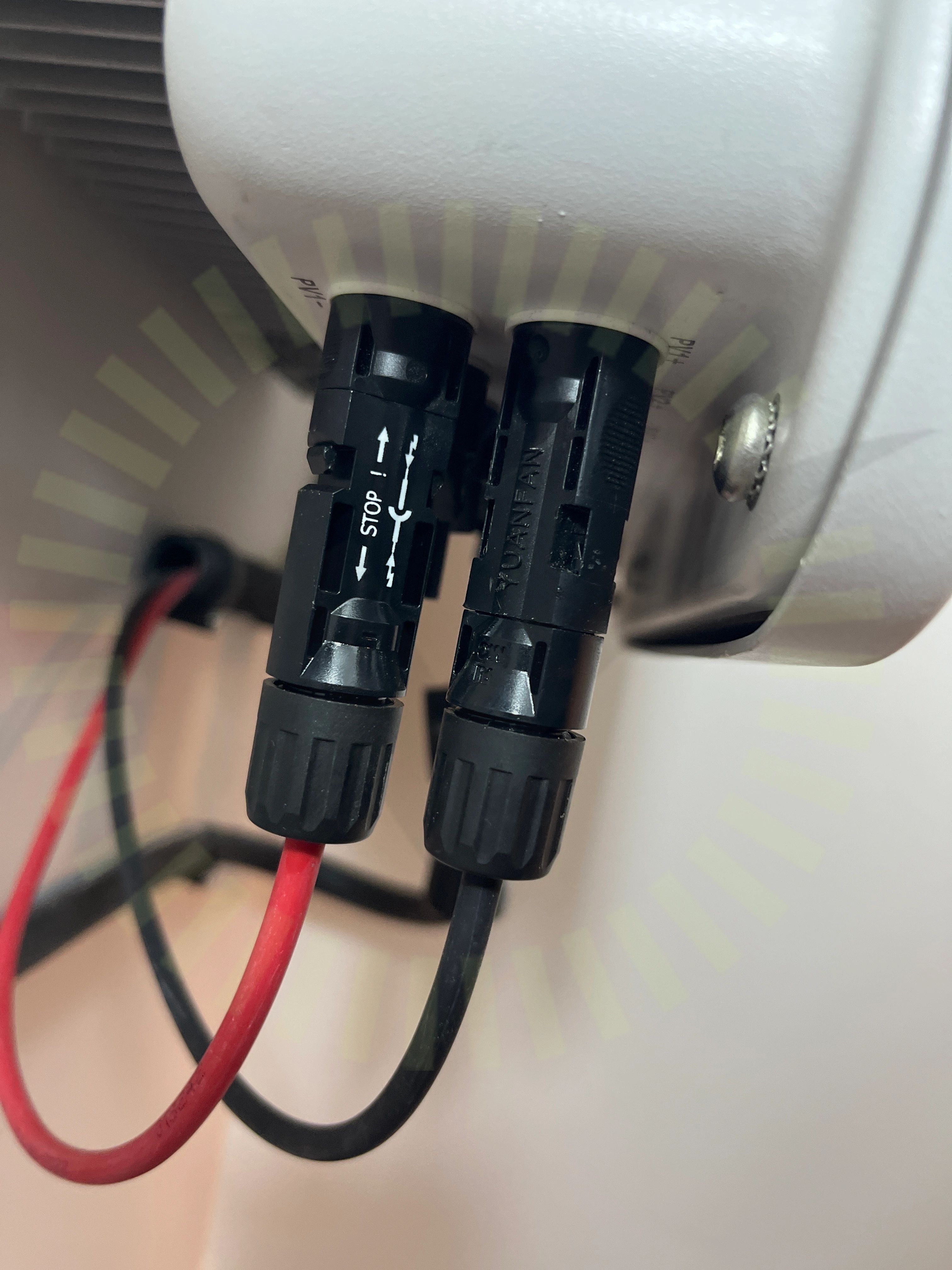

8.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

8.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

30/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35

DC Max Spänning

DC Min Spänning
