Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

18 september 2023

Ort

Järfälla, Stockholms län

Främmande material

Kopplingslåda

Panelkablagets böjradie

+ 3

87% godkända13% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

MontagesystemWasi: Papptak

VäxelriktareGoodWe: GW4-15K SDT G2 Series

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC sträng saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

4/15

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

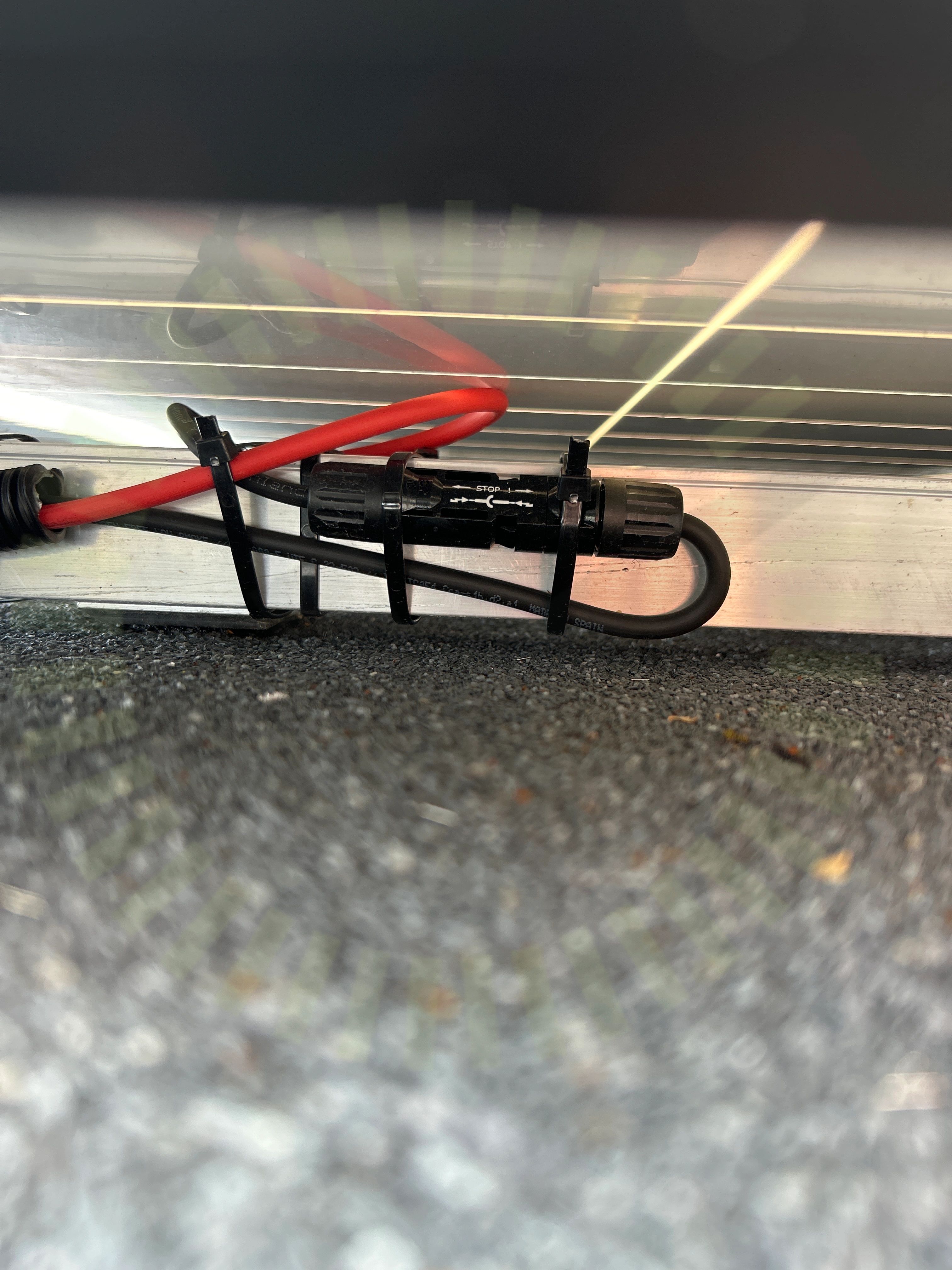

2.2 Panelkablagets böjradie

Inte godkänd

DC kablage har en för skarp böjradie.

Stäubli PV_MA711. Sida 4.

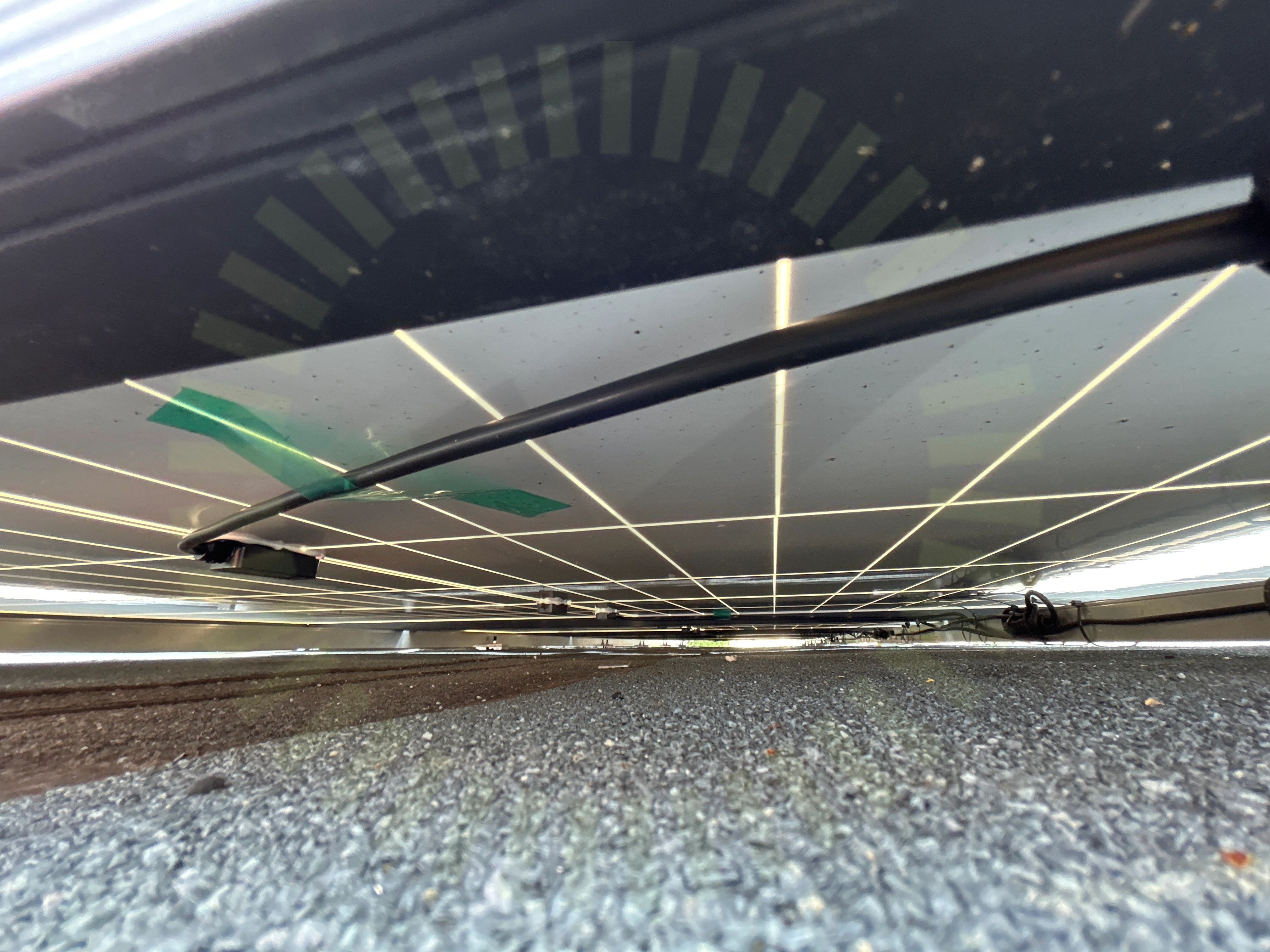

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till uppfästningspunkt.

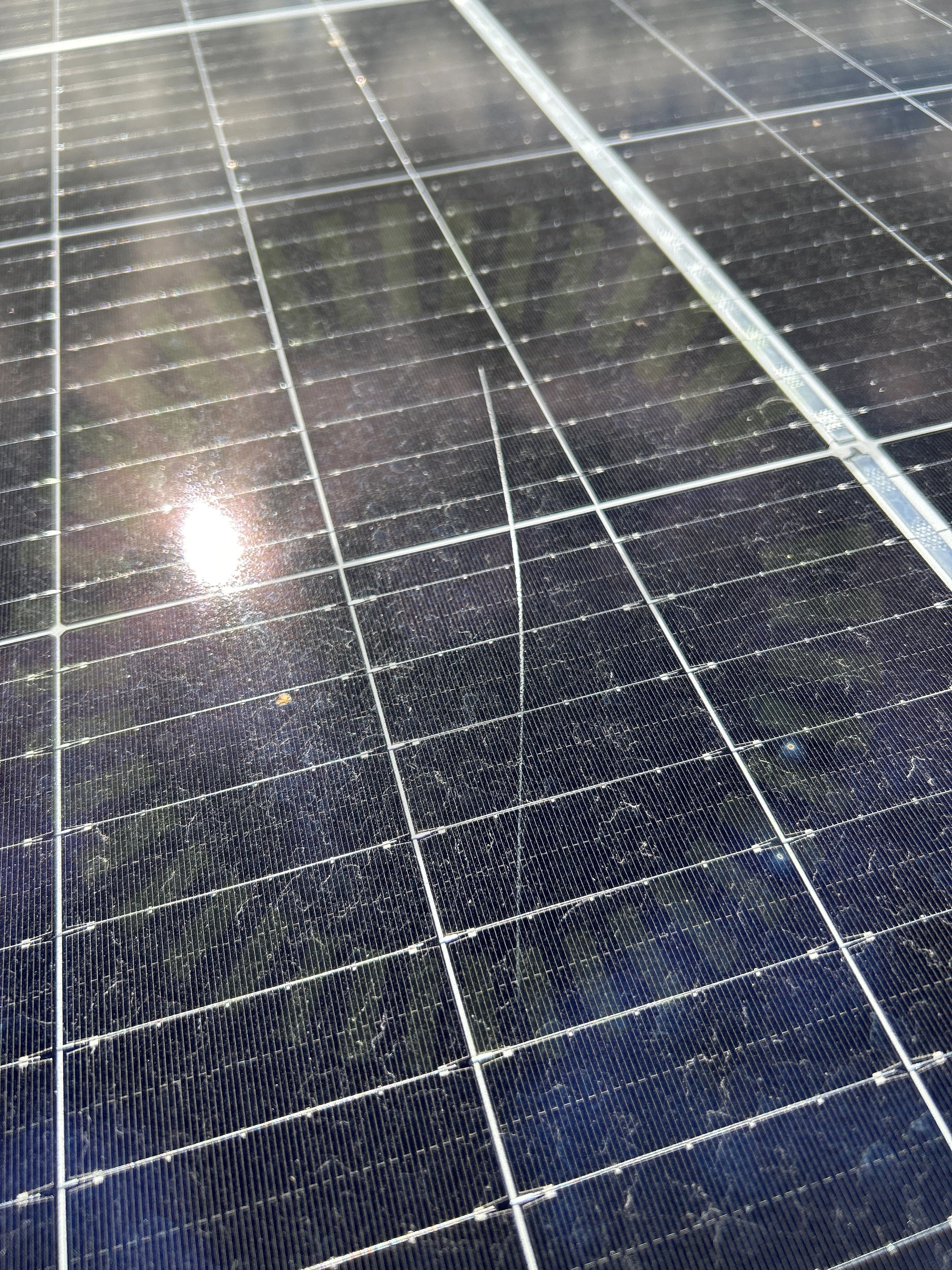

2.4 Skador på panel

Inte godkänd

Påtagliga repor noterade på flera paneler.

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Wasi: Papptak

Anmärkningar

3/21

3.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Kroken som är infäst i taket är Schletter medan skenan är från Wasi.

3.2 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera infästningarnas avstånd ej tillgänglig.

Tillverkarens anvisningar

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/21

Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMekanisk infästningMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSvetsning av takpappVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5

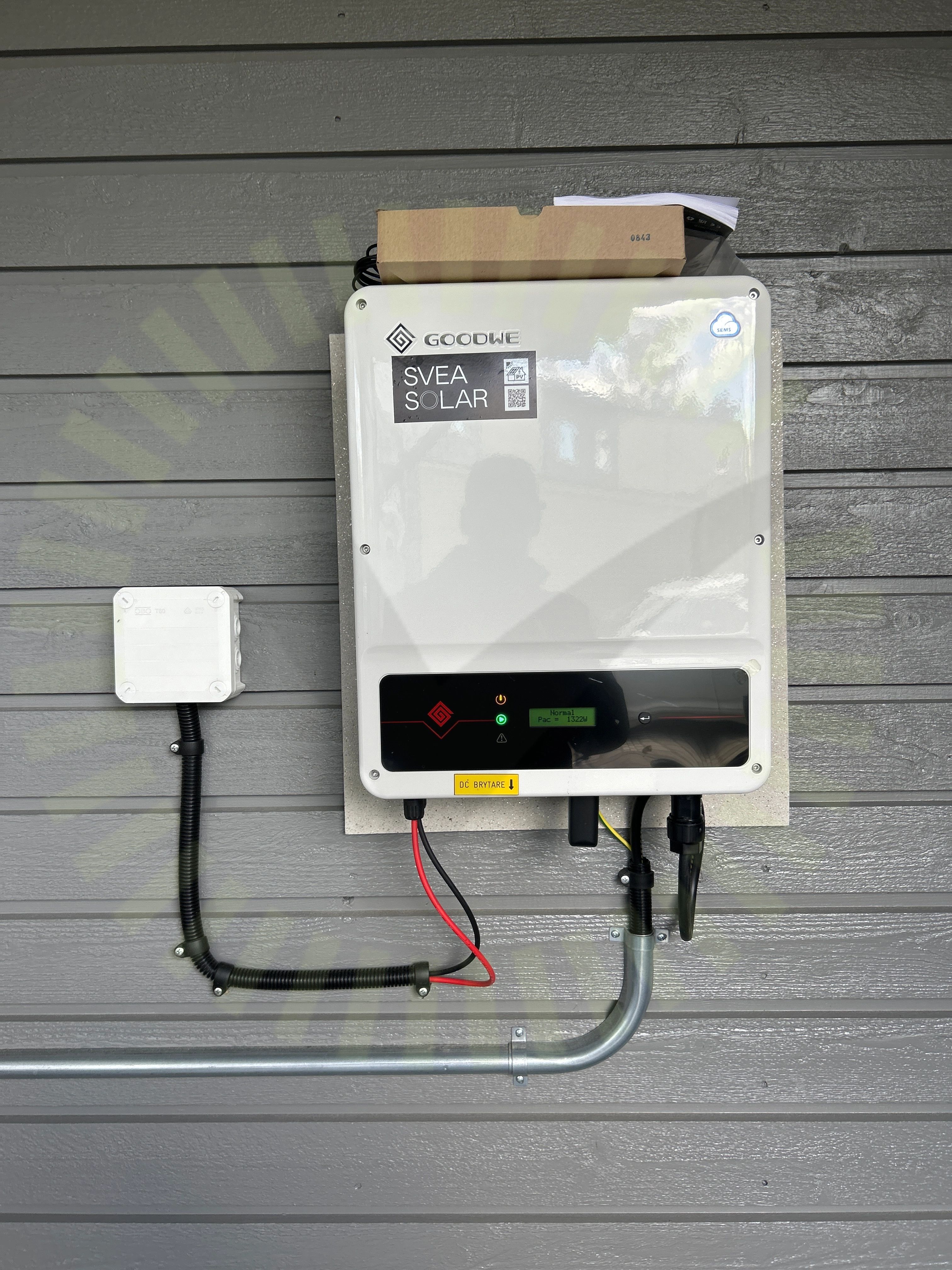

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/37

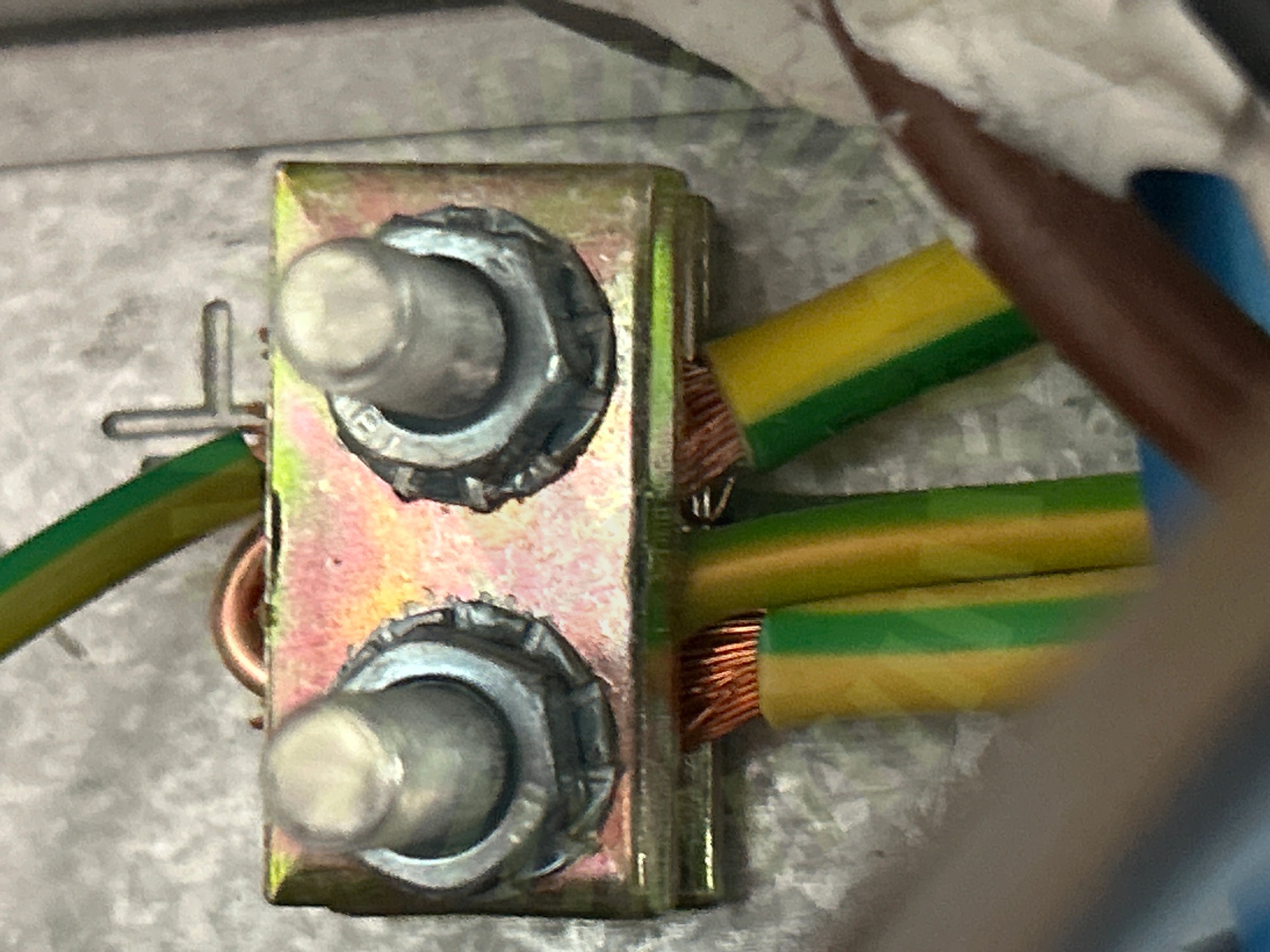

5.1 Uppskalade ledare

Inte godkänd

Jordledarens isolering är klämd i plint.

Godkända kontrollpunkter

36/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
