Besiktningsrapport

8.8

Installation genom

Takkraft

Datum

23 juli 2025

Ort

Ekerö, Stockholms län

Typ av takpanna

Läktinfästning

Klämmornas överlappning

+ 2

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

MAFI: Concrete Tile Bracket Läktfästen

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Tak 1, DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1, MAFI: Concrete Tile Bracket Läktfästen (20)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

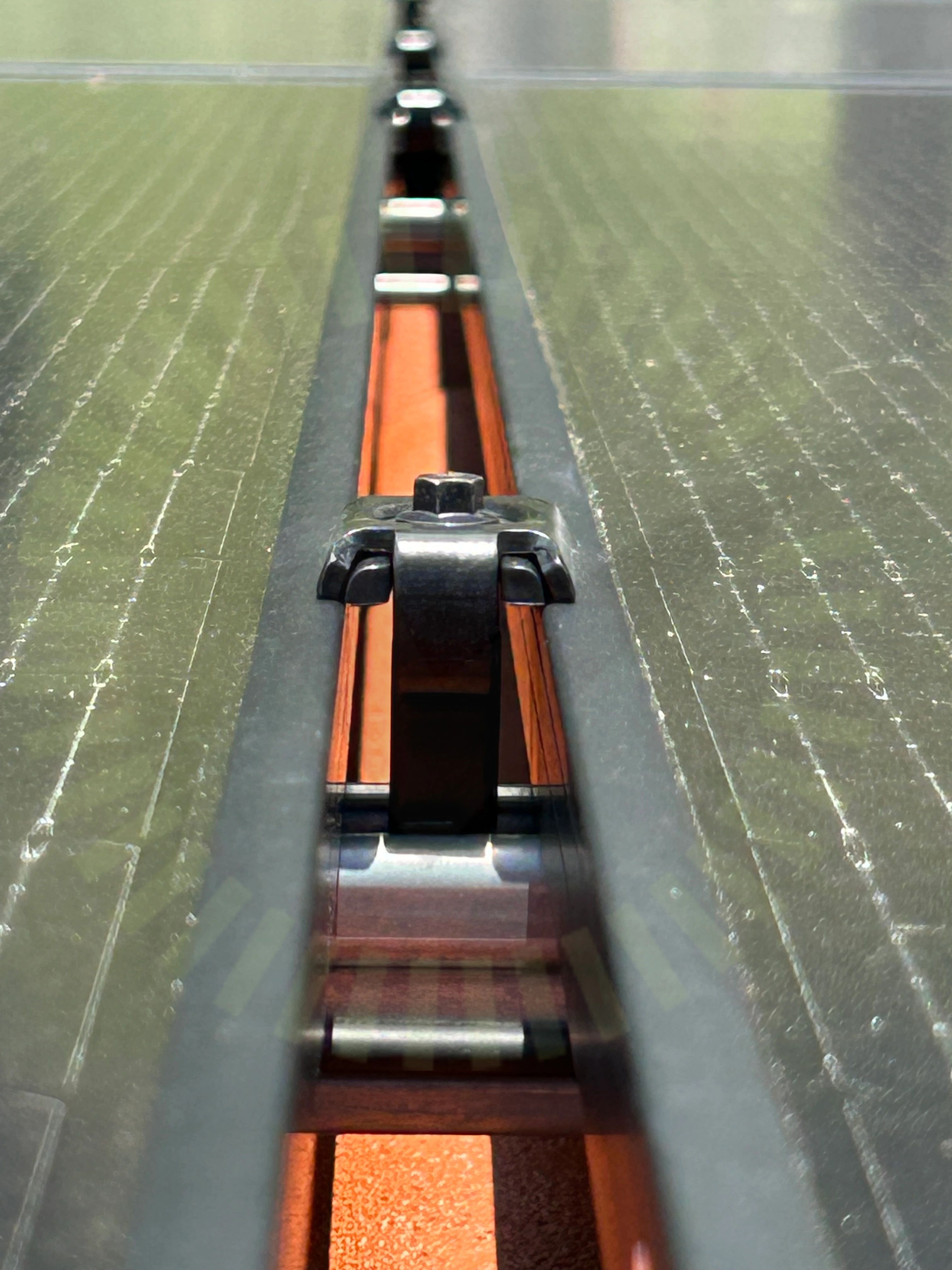

4.1 Klämmornas överlappning

Inte godkänd

Paneler ligger inte dikt an mittklämma. Överlappningen blir undermålig.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12

Godkända kontrollpunkter

16/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakter

Strängförläggning

Tak 1, MAFI: Concrete Tile Bracket Läktfästen

Anmärkningar

3/20

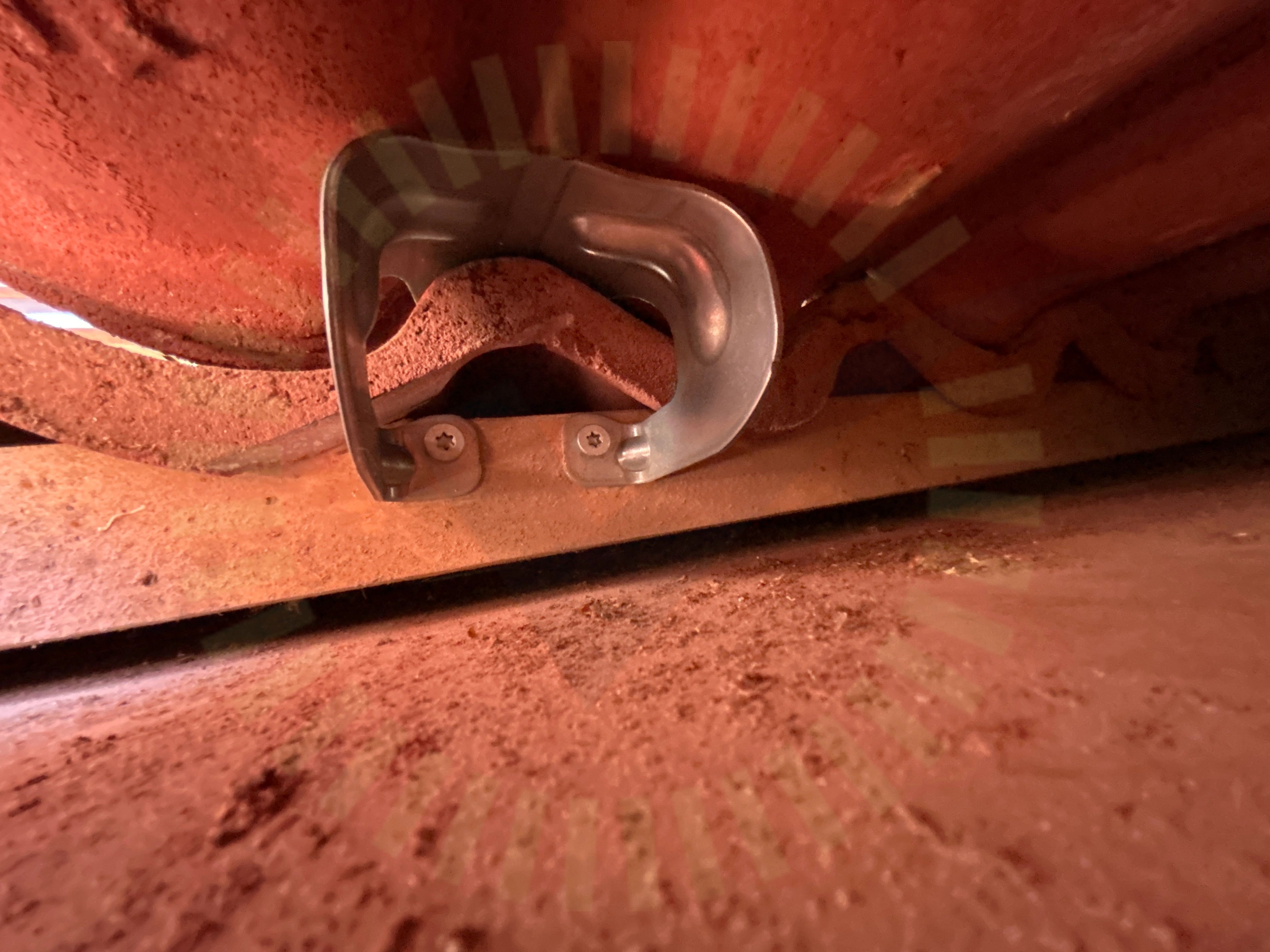

5.1 Läktinfästning

Inte godkänd

Vald metod för läktinfästning är inte den som är angiven i lastberäkningen.

MAFI Solar Montagehandbok 2024 Rev H, Sida 4

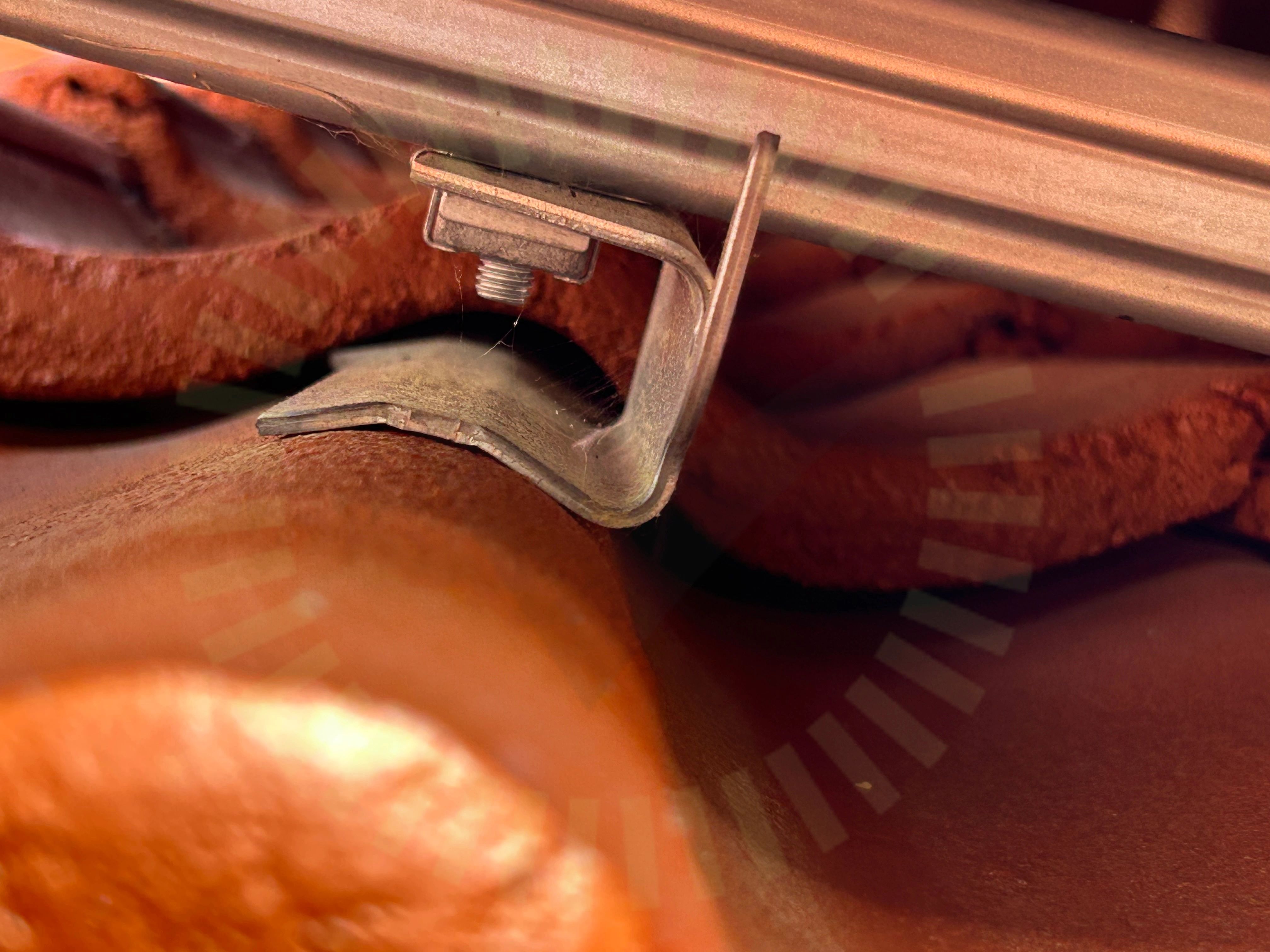

5.2 Typ av takpanna

Inte godkänd

Fel typ at takpanna för valt montagesystem.

MAFI Solar Montagehandbok 2025 Rev J, Sida 5

5.3 Takkrokarnas CC

Inte godkänd

Takkrokar under övre panelraden är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underbyggnad

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/20

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/36

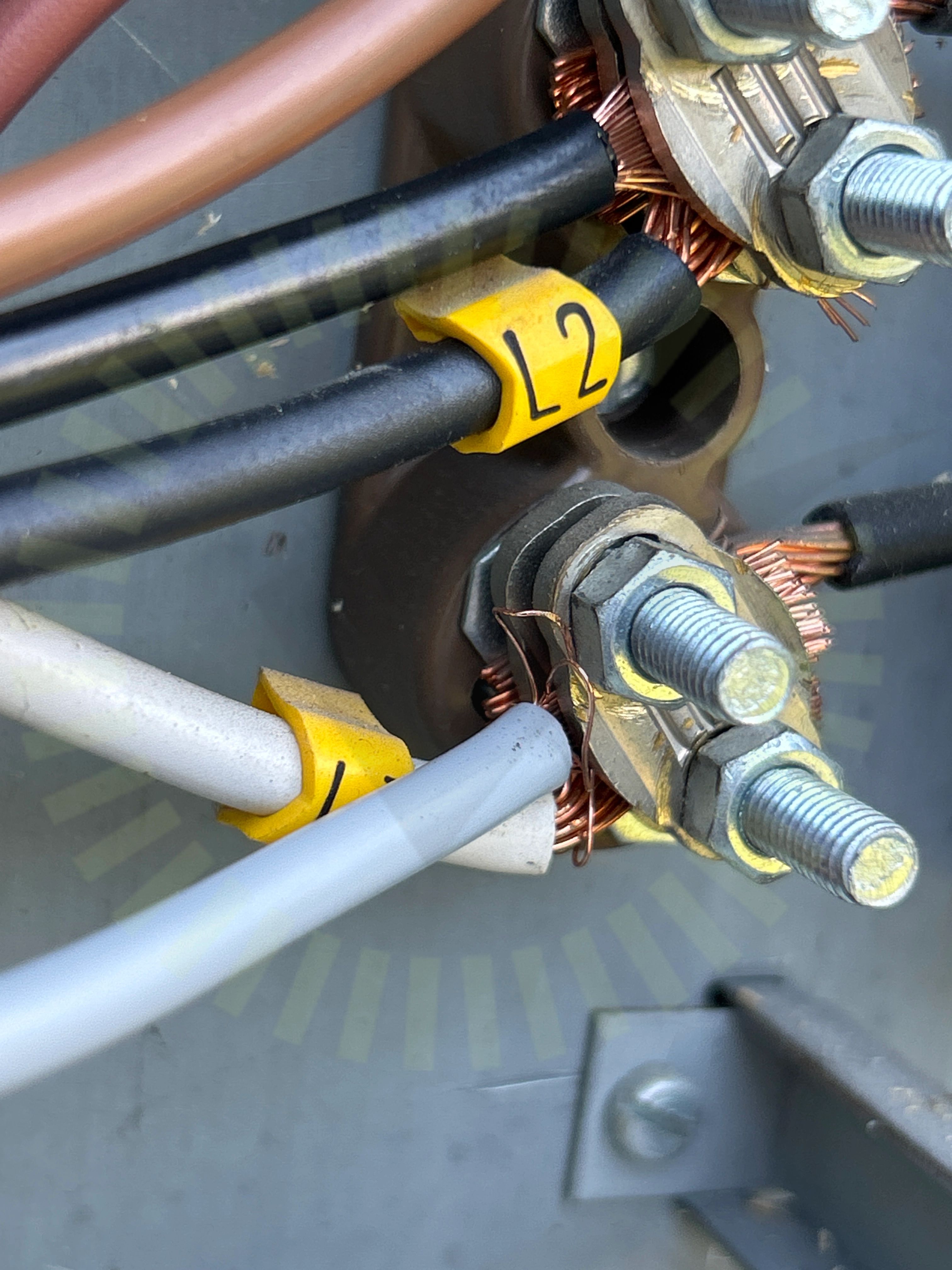

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

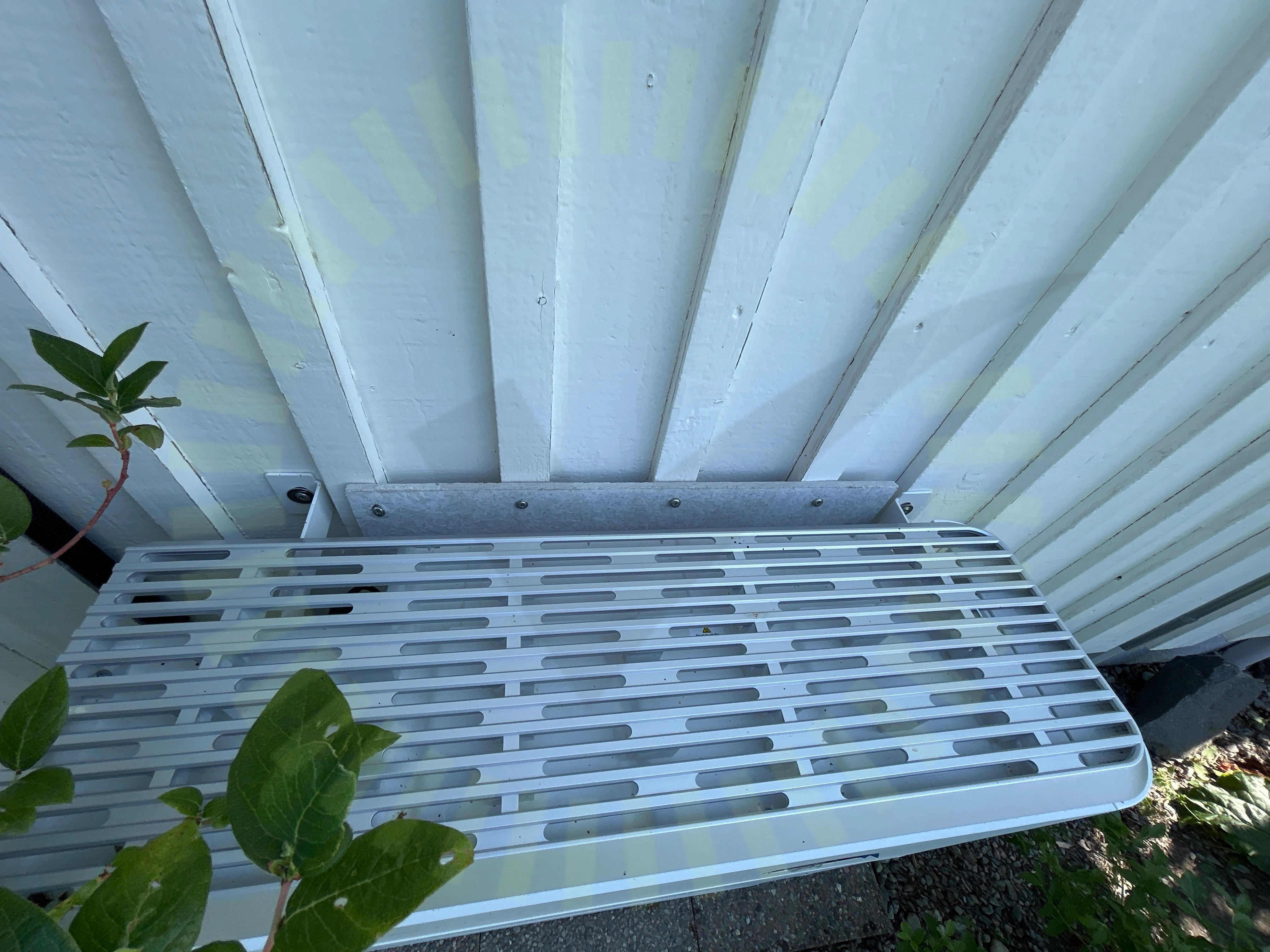

8.2 Bakomliggande material

Inte godkänd

Brandsäker skiva täcker inte hela produkten.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

8.4 Skadat kablage

Inte godkänd

Ledare i kapsling är skadade.

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabelarea

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
