Besiktningsrapport
9.2
Installation genom
Takkraft
Datum
28 maj 2026
Ort
Danderyd, Stockholms län
Kabeluppfästning
Mittklämmor
Klämmornas överlappning
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
AIKO: MAH60Db
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
16/16
Avstånd närliggande objekt
Avstånd till växelriktare
Bakomliggande material
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: AIKO: MAH60Db
Anmärkningar
2/16

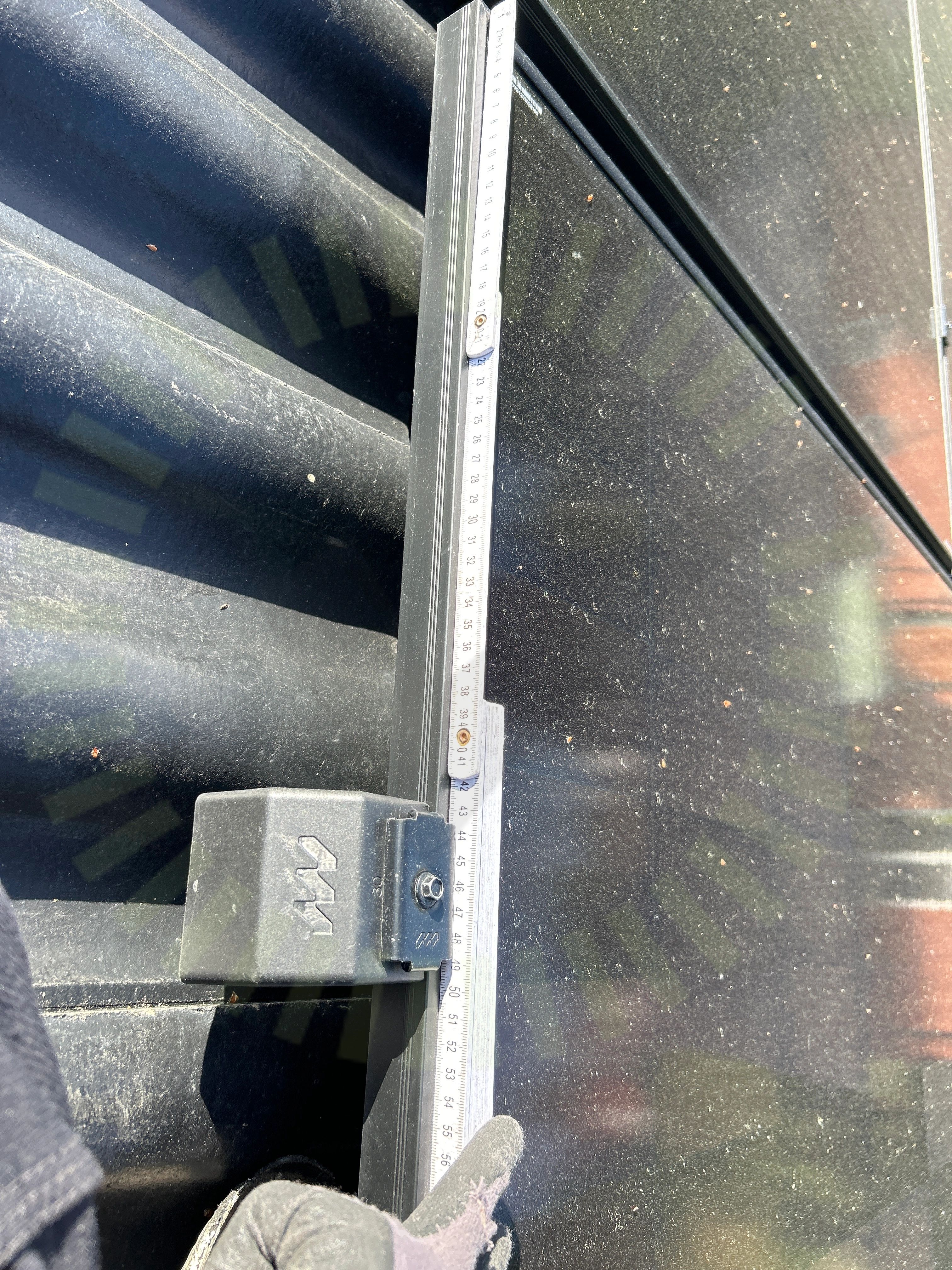

5.1 Klämmornas placering
Inte godkänd
Klämmor är inte placerade inom tillverkarens angivna zon.
Aiko Clamping Zone Extension V250910

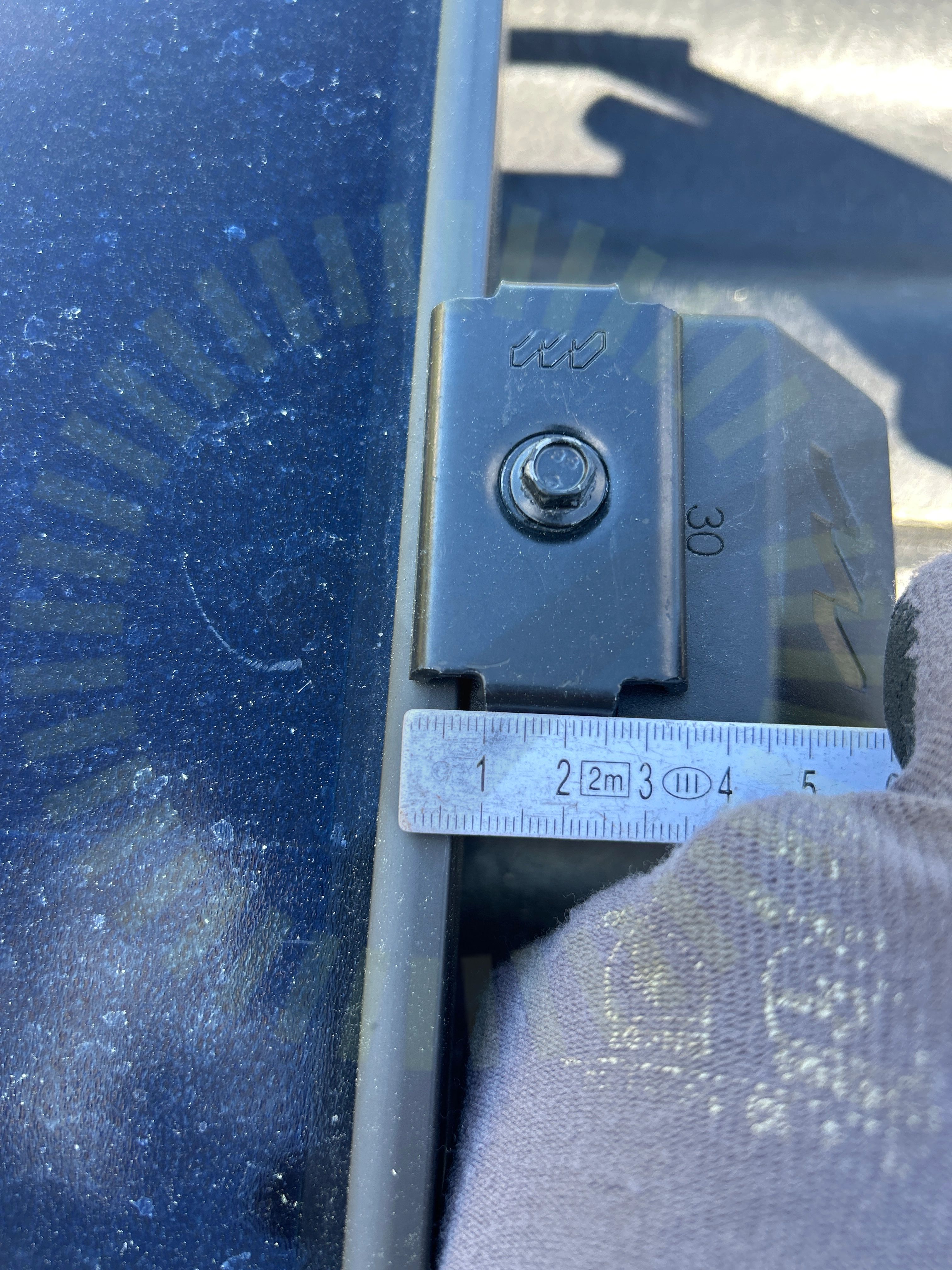

5.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.
Godkända kontrollpunkter
14/16
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
3/24

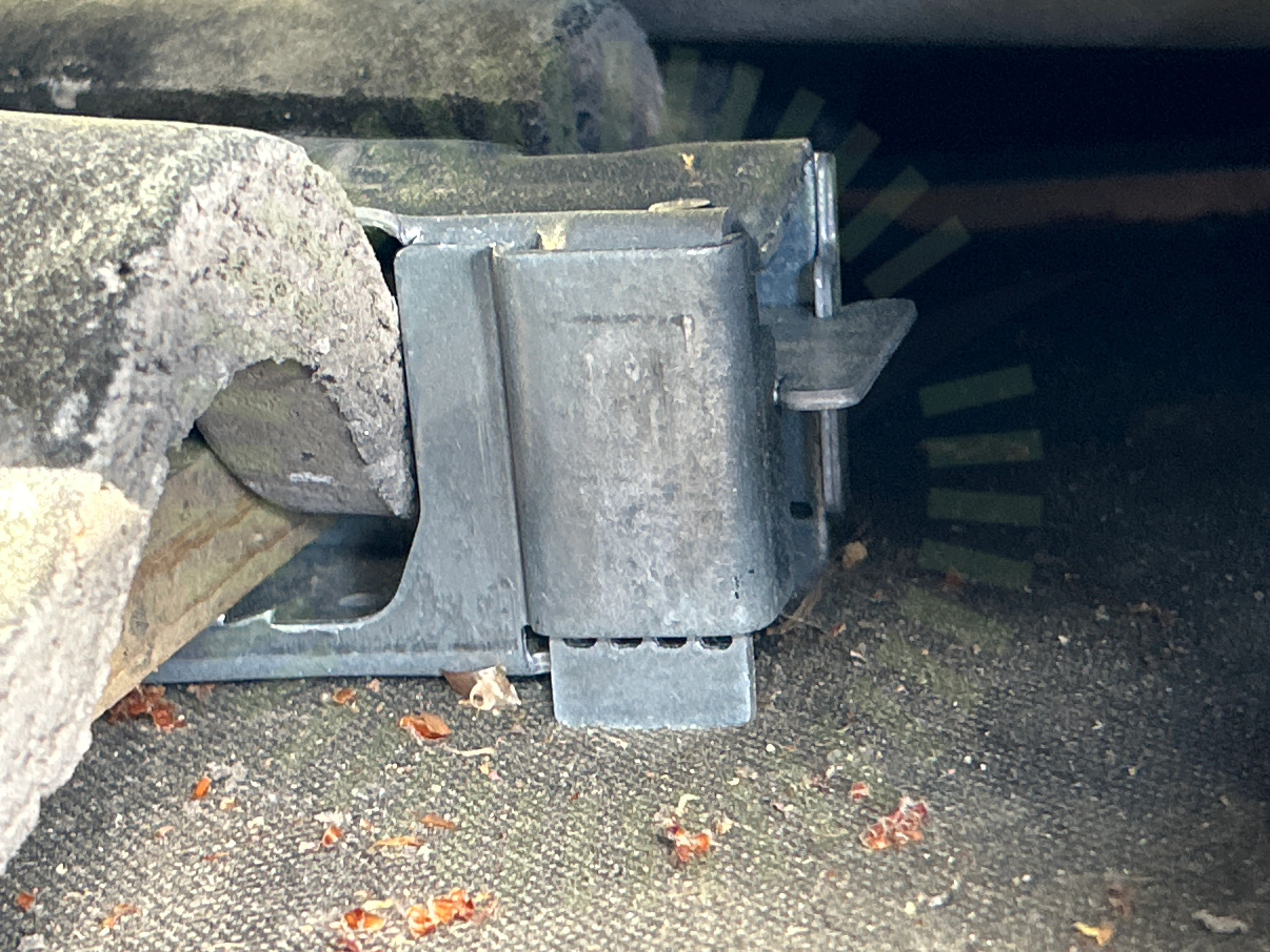

6.1 Bärläktens dimension
Inte godkänd
Fästets "ben" har inte brutits av när tjockleken av strö- och bärläkt är mindre än 46mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 2.0, Sida 2
6.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

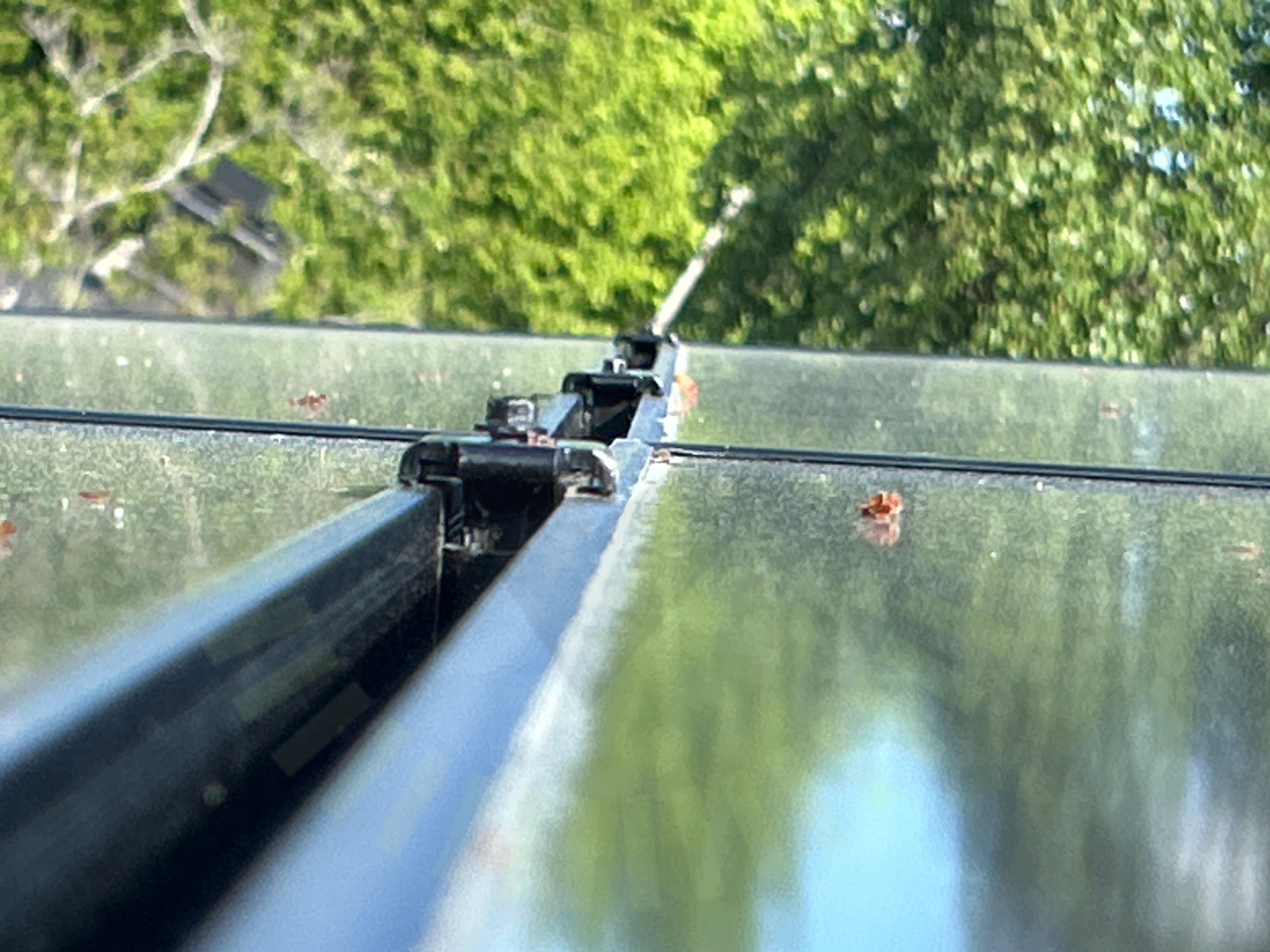

6.3 Mittklämmor
Inte godkänd
Mittklämma är inte åtdragen.
Godkända kontrollpunkter
21/24
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
