Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

1KOMMA5°

Datum

31 oktober 2022

Ort

Kvidinge, Skåne län
Fästens placering
Skenskarv
Föremål Bakstycke
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: SpeedRail
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/12
Föremål Bakstycke

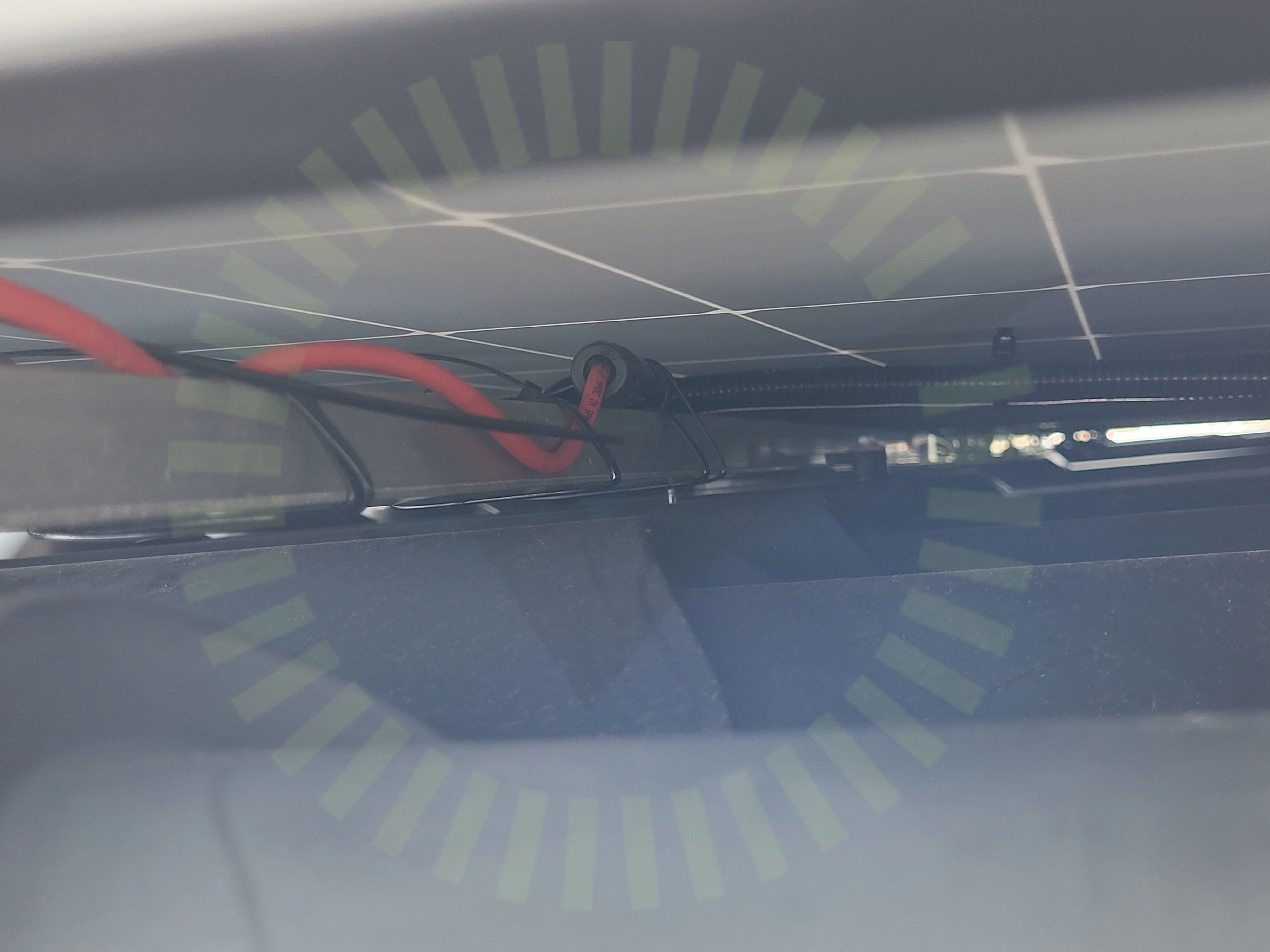

1.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna.

Tillverkarens montageanvisningar
Fästens placering

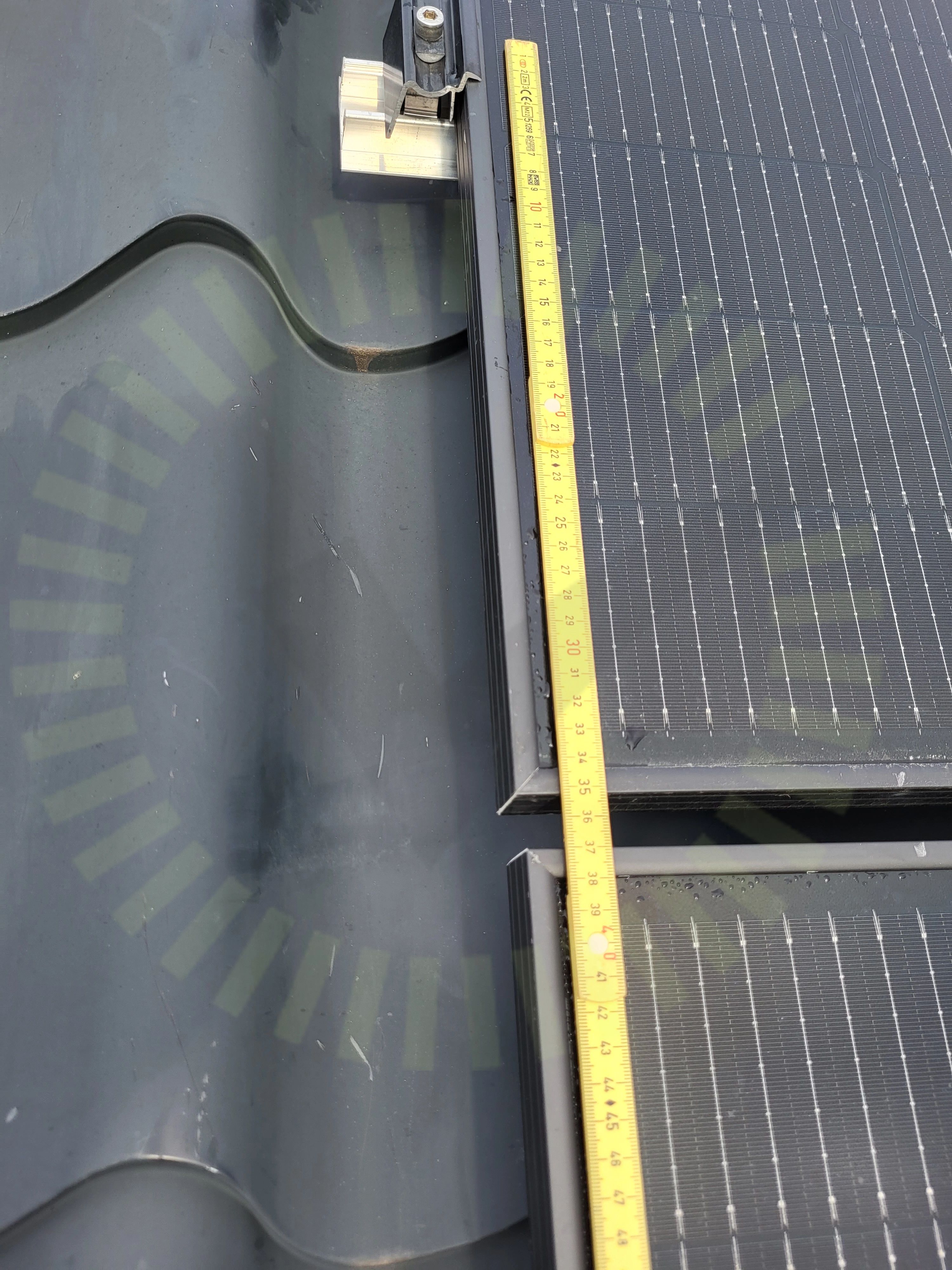

1.2 Fästens placering

Inte godkänd

Fästen placerade utanför tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

10/12
DragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterHöjdskillnadKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Huawei: SUN2000-(3KTL-10KTL)-M1

Godkända kontrollpunkter

34/34
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPESkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVentilationVinkel

K2: SpeedRail

Anmärkningar

3/16
Skenskarv

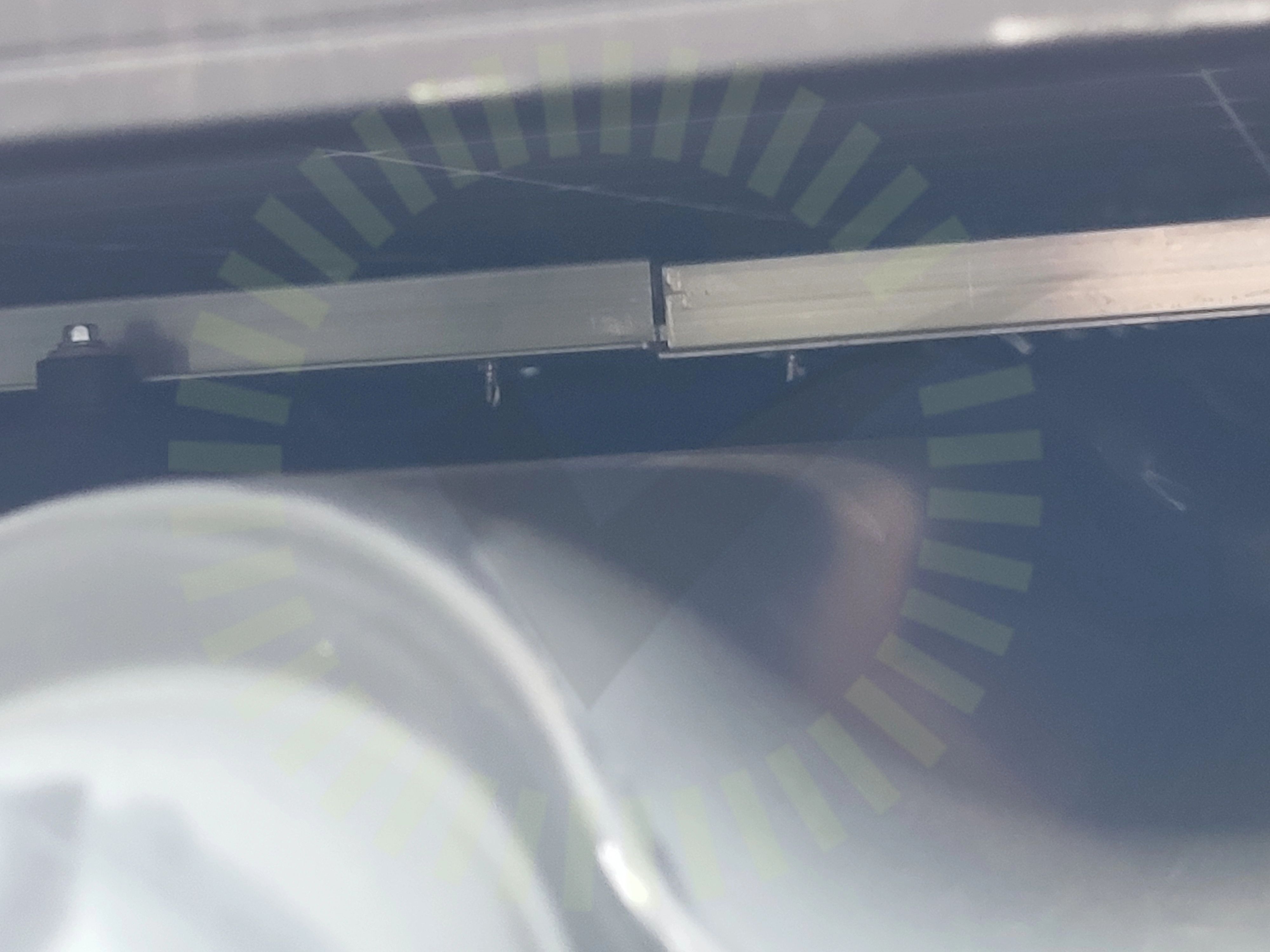

3.1 Skenskarv

Inte godkänd

Ej monterat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer inte med verkligheten. Takplåten är inte densamma i verkligheten som den beskrivs i lastberäkningen.

Tillverkarens montageanvisningar

3.3 Toppens bredd

Inte godkänd

Använt montagesystem får ej användas till taktypen. Plåten måste ha en platt yta om 22 mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/16
Främmande materialKabeluppfästningMittfästeShimsSkadorSkarp kantSkenor InfästningSkenor SpeedLockSkyddSlutfästeTaklutningTakplåtens tjocklekVäderbeständigt material

Växelriktare

Anmärkningar

1/1
Uppskalning kabel

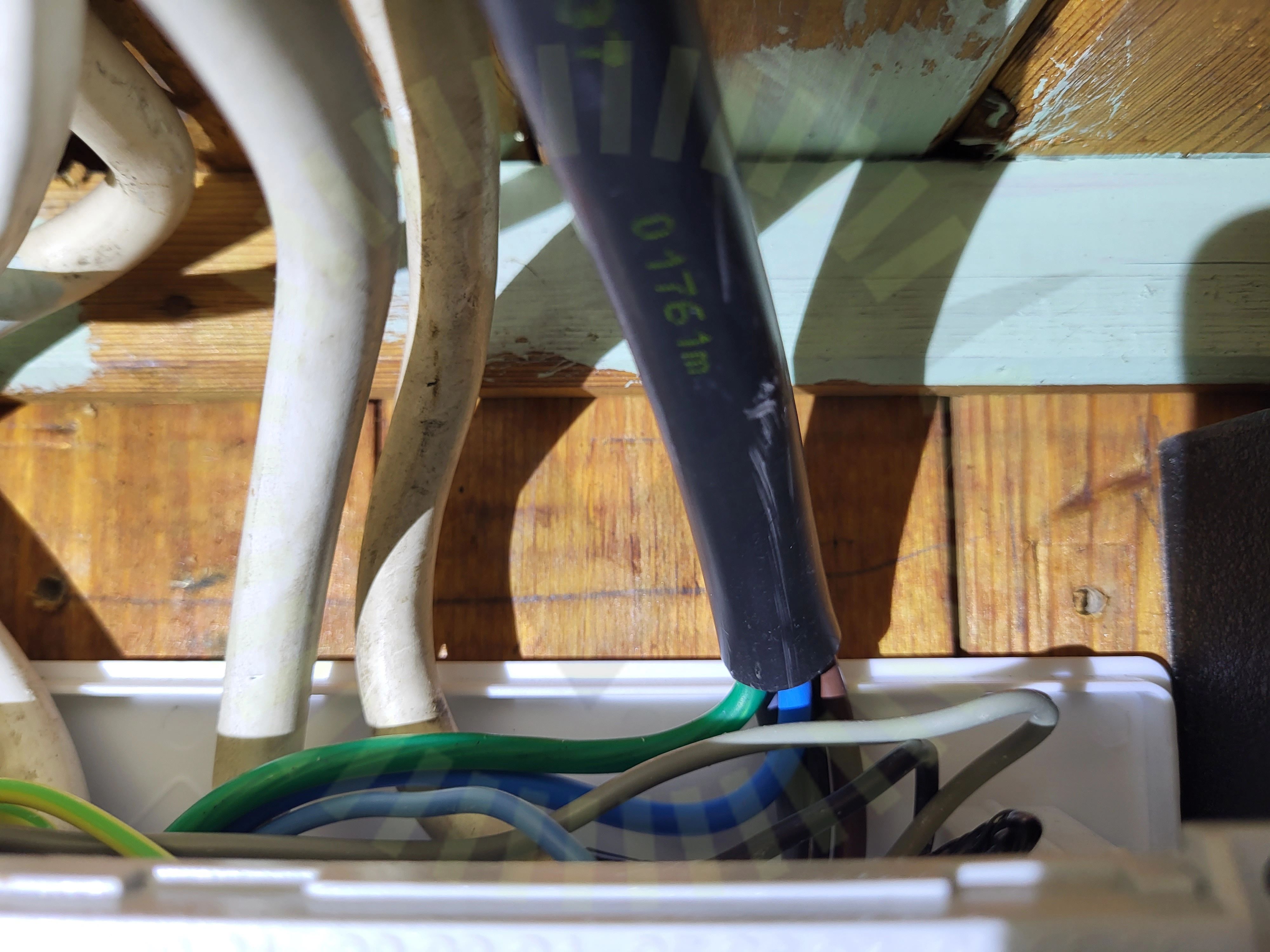

4.1 Uppskalning kabel

Inte godkänd

Enkel isolerade kablar utanför kapsling.
