Besiktningsrapport

8.3

Installation genom

Täta tak Energi

Datum

15 december 2022

Ort

Oskarström, Hallands län

Skena överhäng

Anpassade takpannor

Takkrok infästning

+ 6

83% godkända17% ej godkända

Om installationen

PanelerDenim: U - M3

MontagesystemESDEC Lutande tegeltak

VäxelriktareMOD 3-15KTL3-XH

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim: U - M3

Godkända kontrollpunkter

7/10

DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeSkuggaSträngförläggning

Ej tillgängligt vid besiktning

3/10

HöjdskillnadPanelramar separeradeSkada

ESDEC Lutande tegeltak

Anmärkningar

5/26

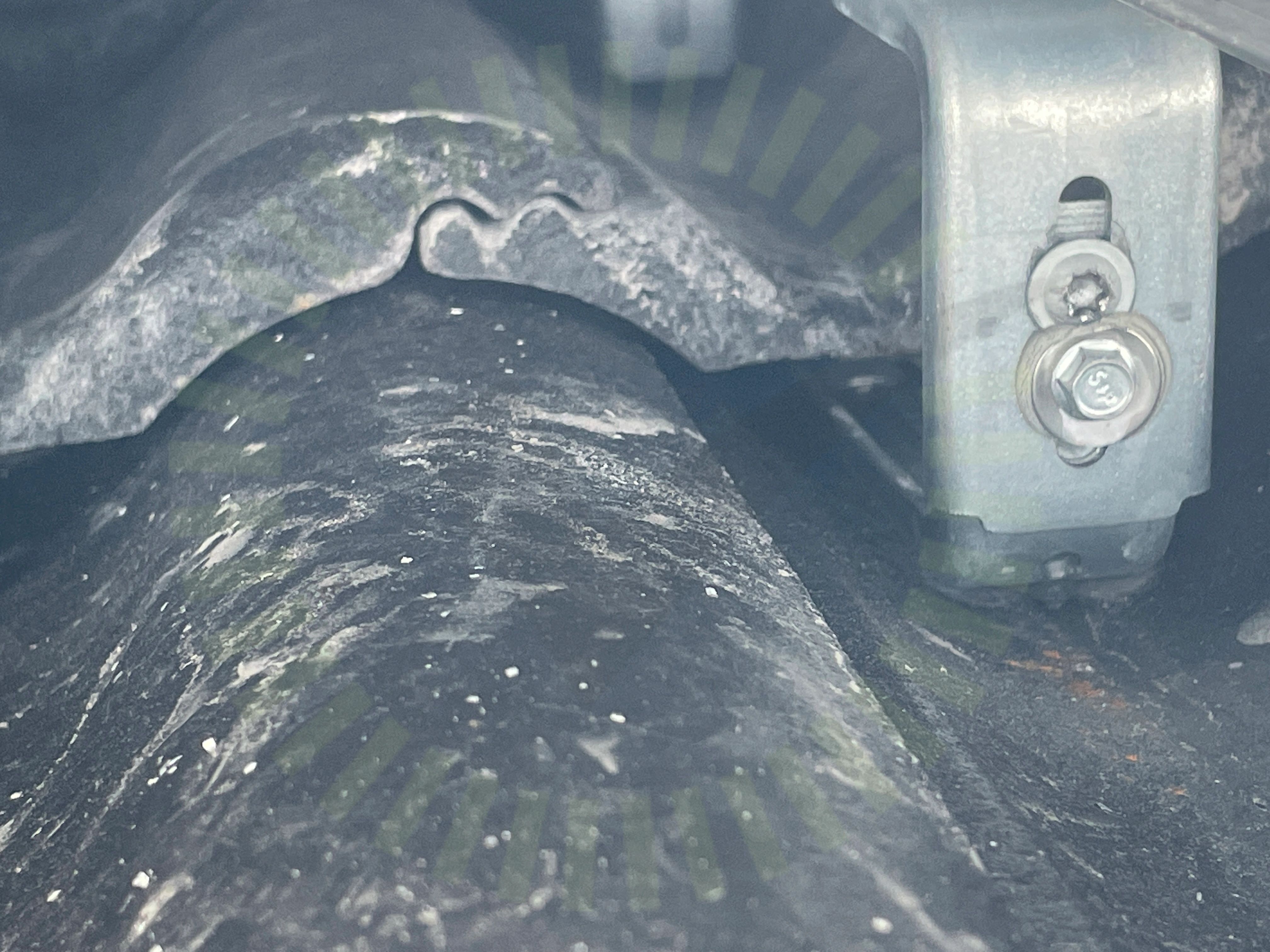

2.1 Anpassade takpannor

Inte godkänd

Krokar sitter på varje takpanna. Takpannorna är dåligt urspårade så dem rider på varandra. Trycket från övre kroken på den undre pannan som ligger fel riskerar att takpannan spricker.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

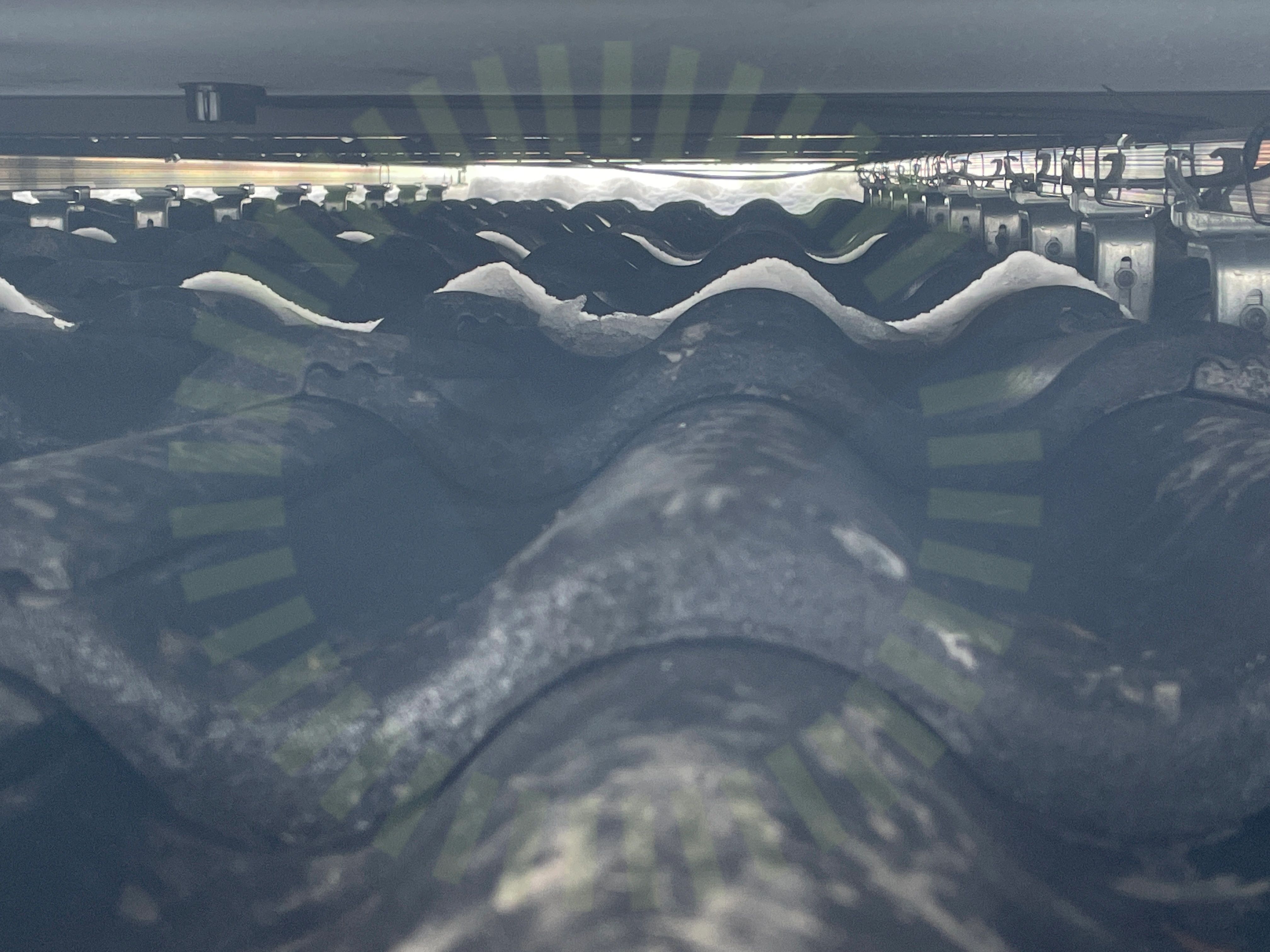

2.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Skador

Inte godkänd

Skruv satt i höjdjustering för krok. Anledning oklar. Kan ha skadat krokens ursprungliga höjdjustering.

Tillverkarens anvisningar

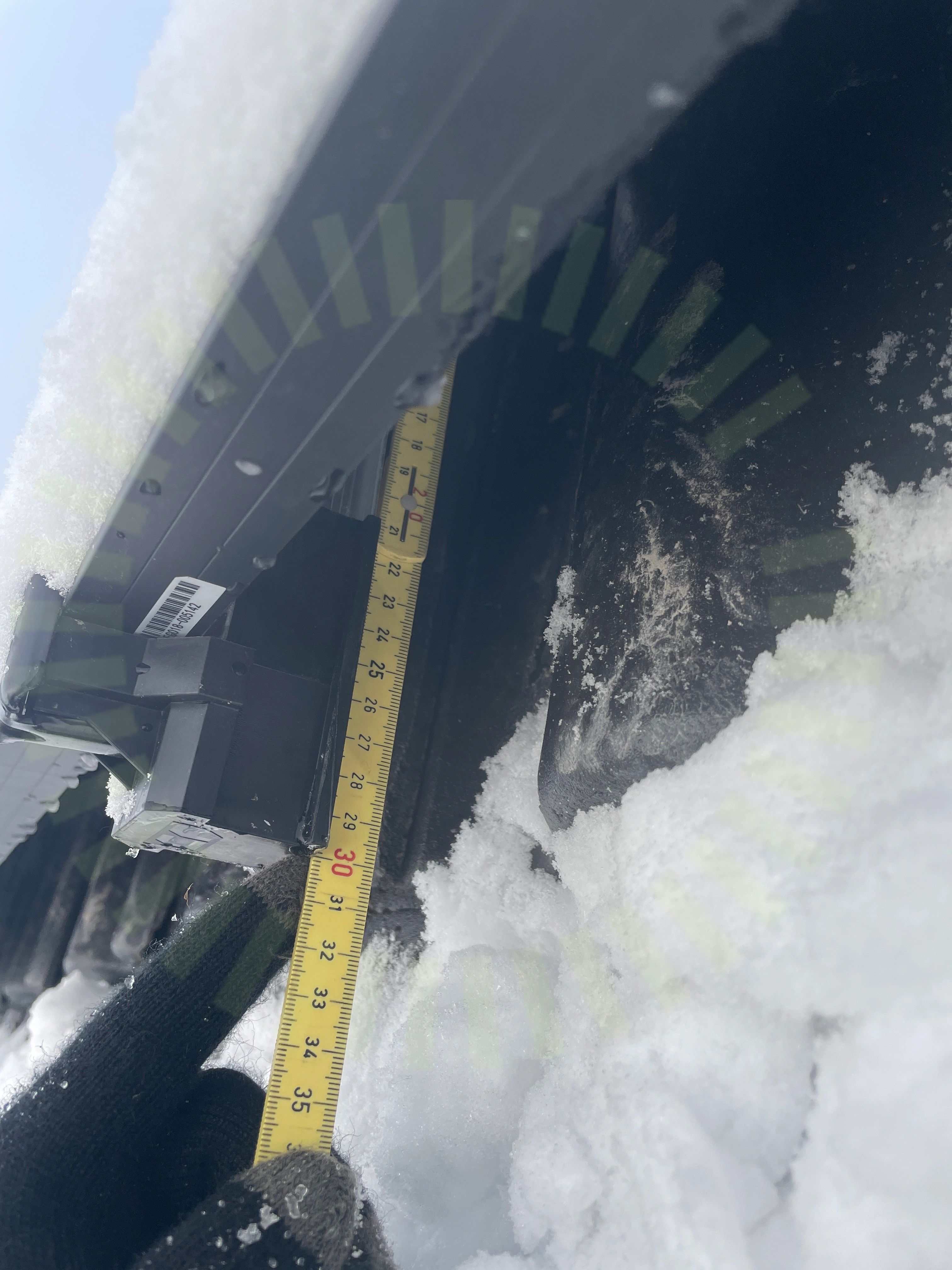

2.4 Skena överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 300 mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

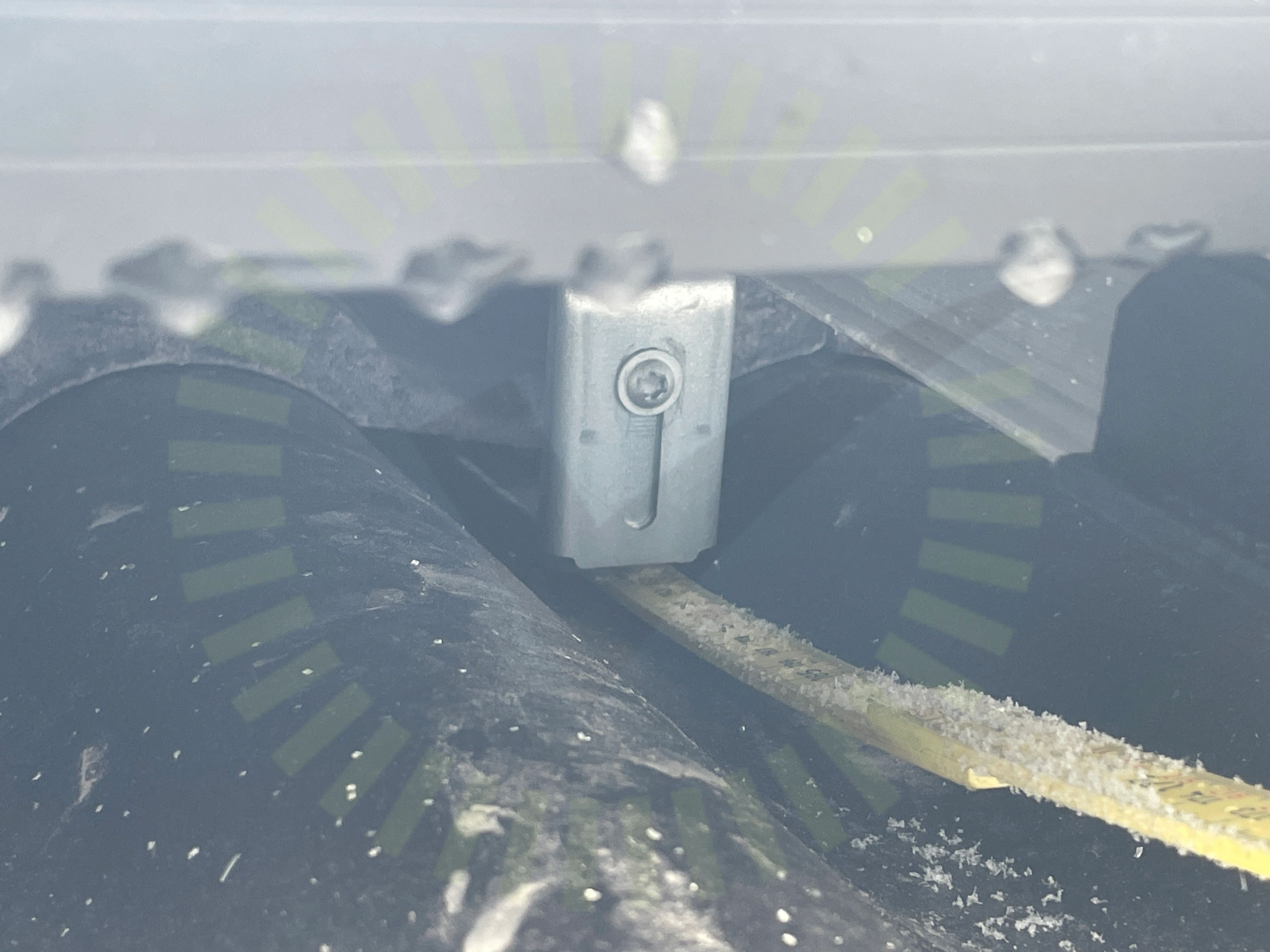

2.5 Takkrok infästning

Inte godkänd

Glipa mellan Takkrok och takpanna

Tillverkarens anvisningar

Godkända kontrollpunkter

17/26

Avstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrokens orienteringTaklutningVäderbeständigt material

Ej tillgängligt vid besiktning

4/26

MittfästeSlutfästeTakgenomföringÄndfästen

MOD 3-15KTL3-XH

Anmärkningar

5/31

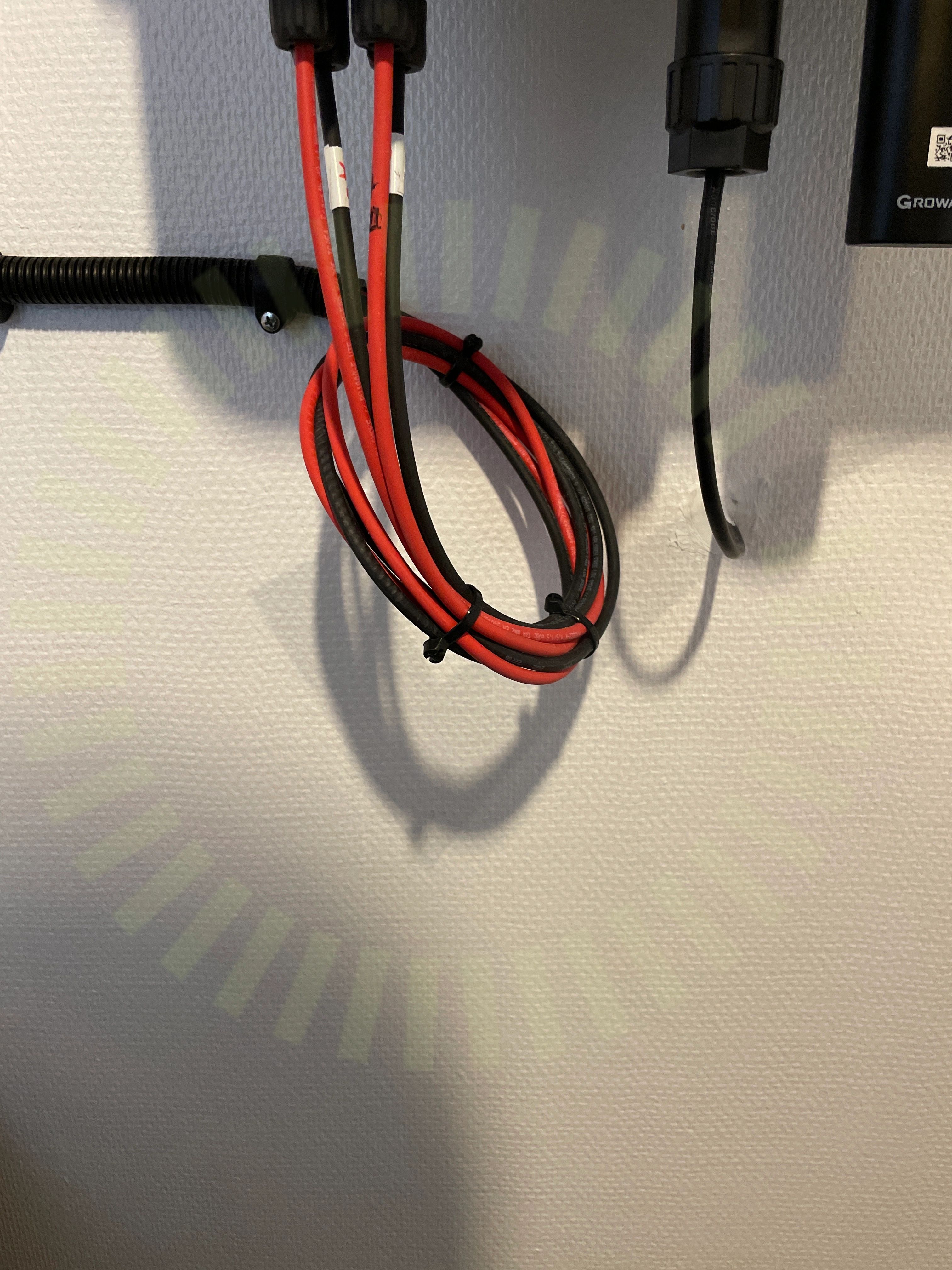

3.1 DC Förläggning

Inte godkänd

Kablage uppringat, risk för att fastna

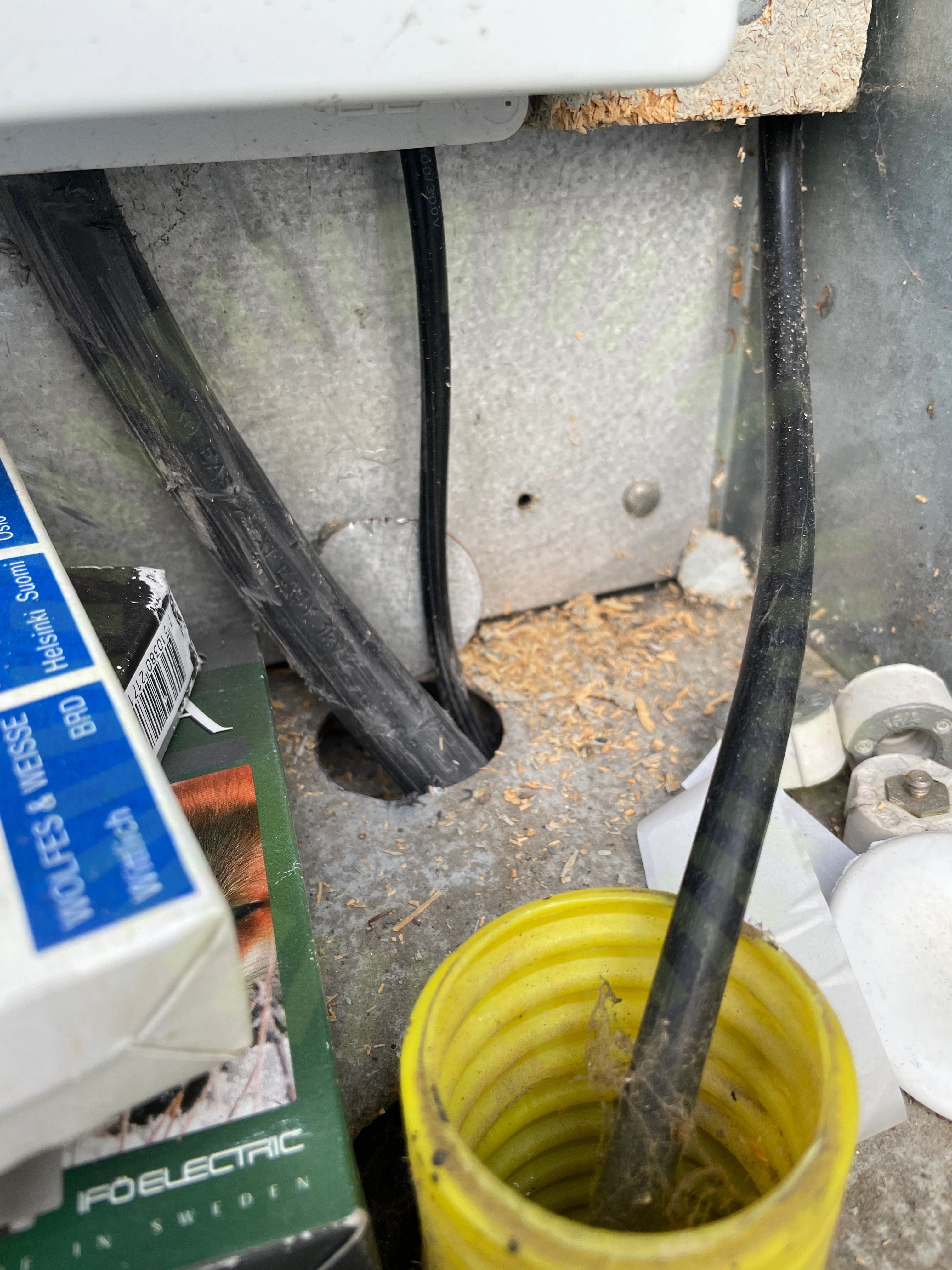

3.2 AC kabel skarp kant

Inte godkänd

Ac kabel ligger mot skarp kant

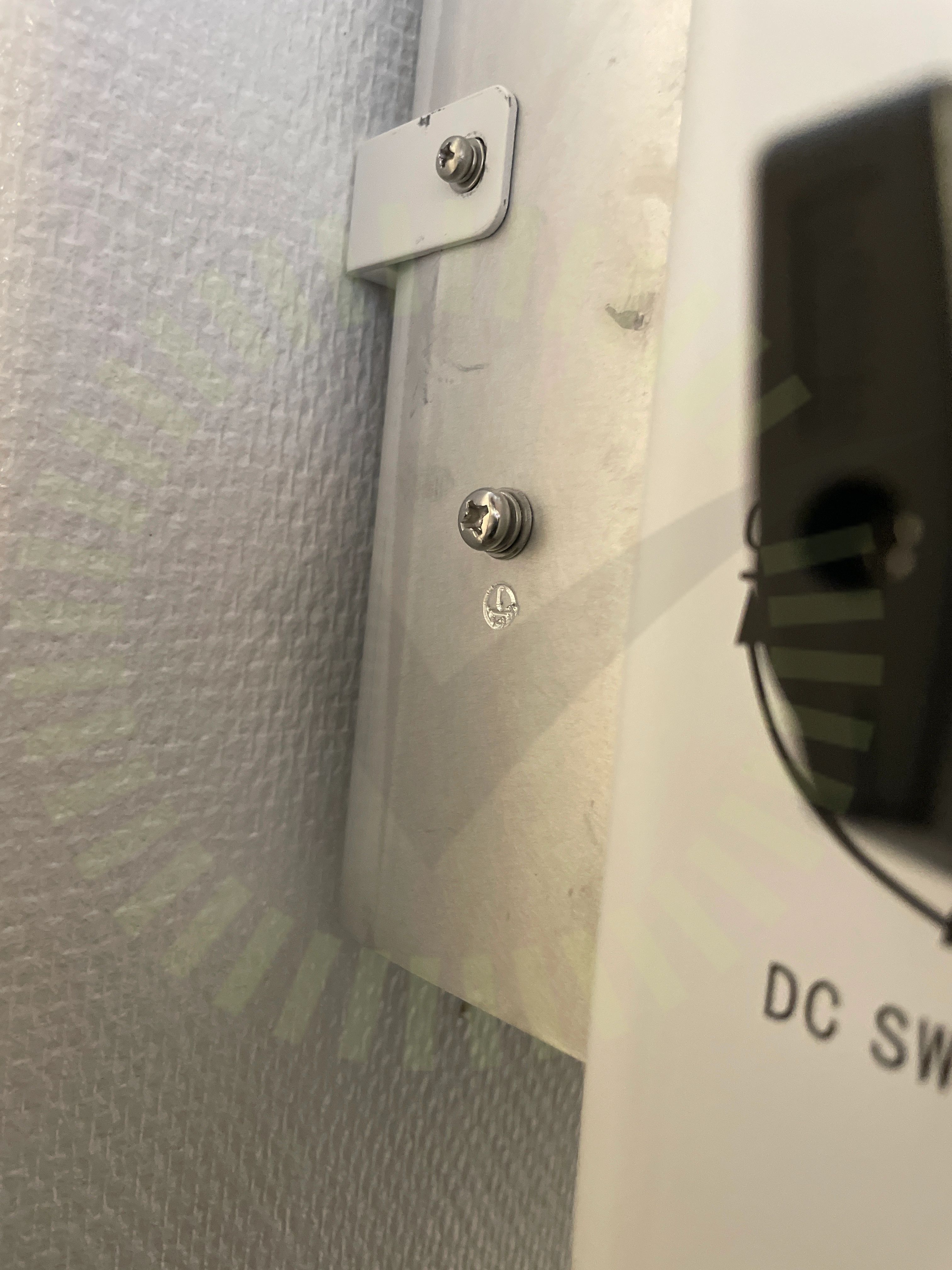

3.3 PE

Inte godkänd

Jordning saknas

GroWatt Installations Manual, 2022-1-18, Sida 23

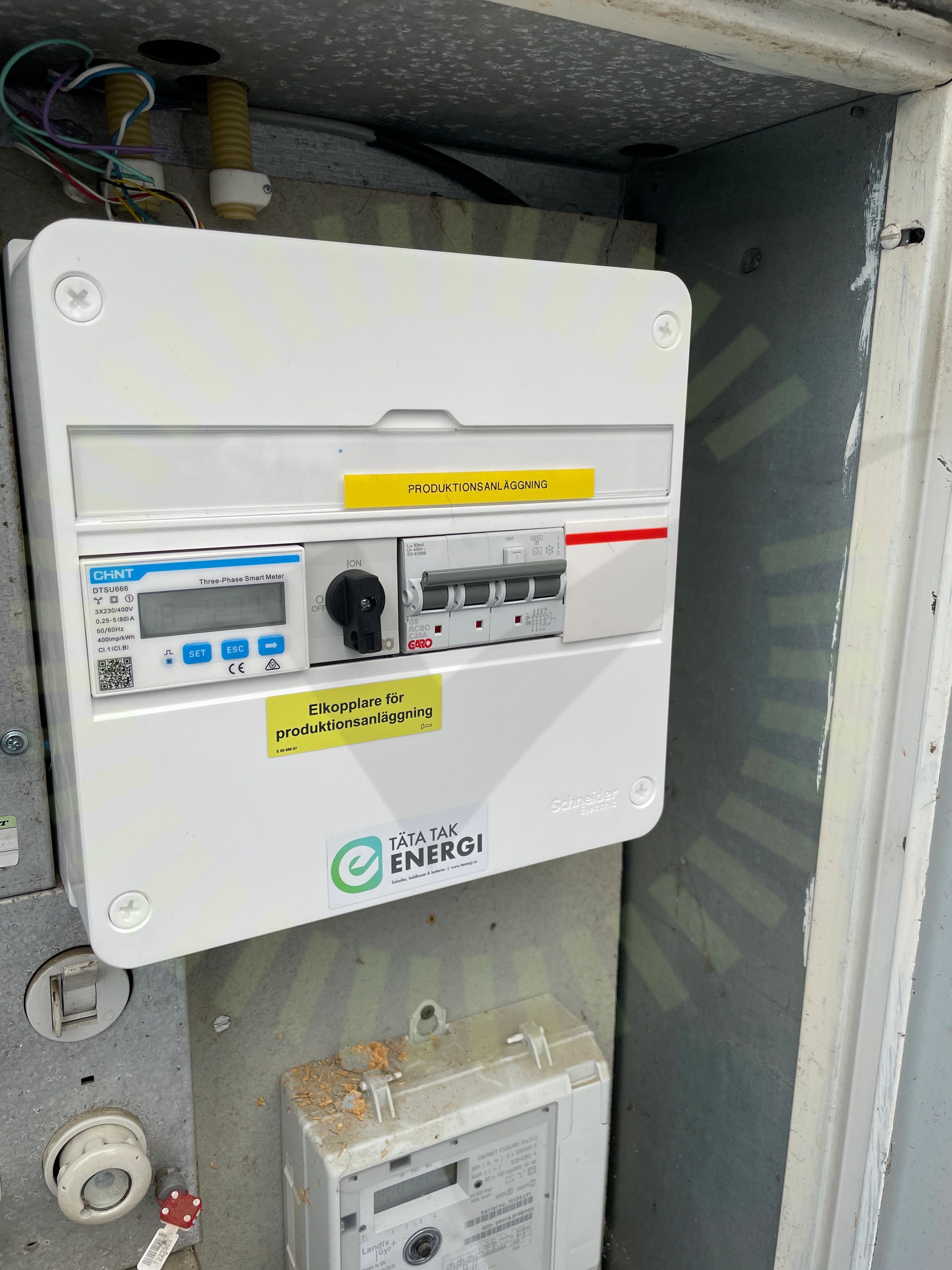

3.4 Varning för backspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

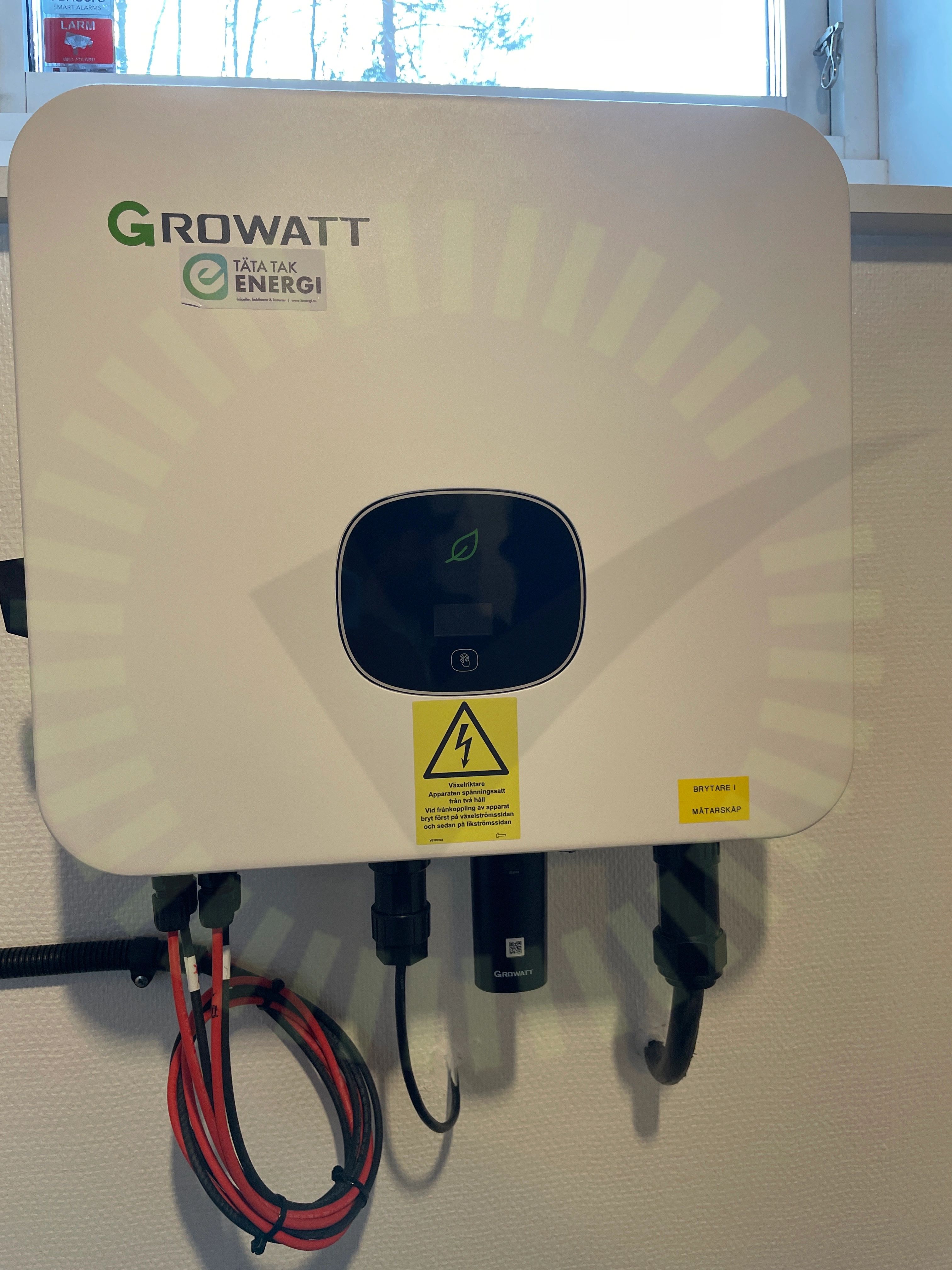

3.5 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)
