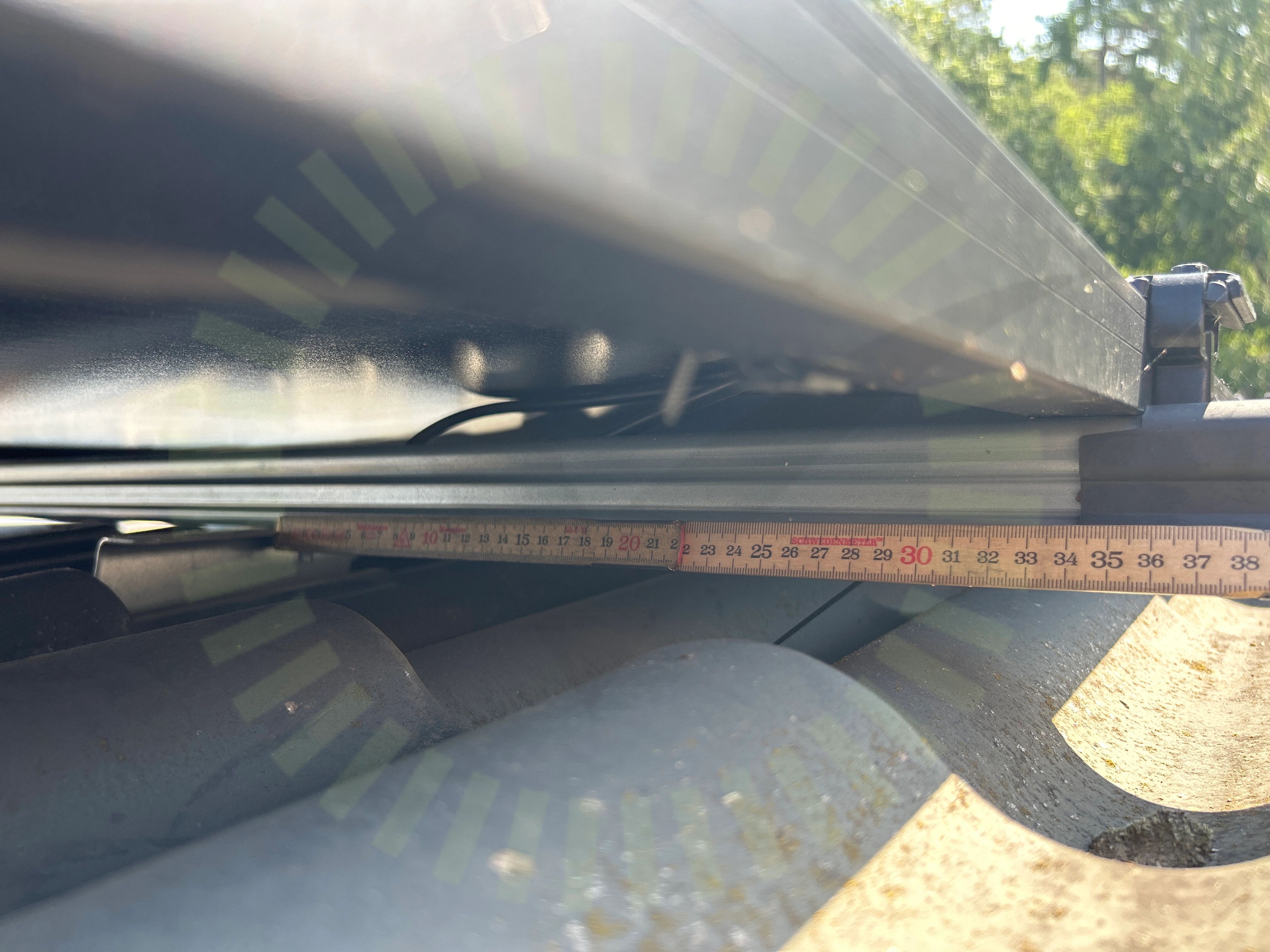

5.1 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
MAFI Solar Montagehandbok 2024 Rev H, Sida 2
Besiktningsrapport
9.2
Installation genom
Takkraft
Datum
21 juli 2025
Ort
Stenhamra, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
2/20
5.2 Takkrokarnas CC
Inte godkändTakkrok är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.
Snö- och vindlastberäkning
Godkända kontrollpunkter
17/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/20Takgenomföring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37

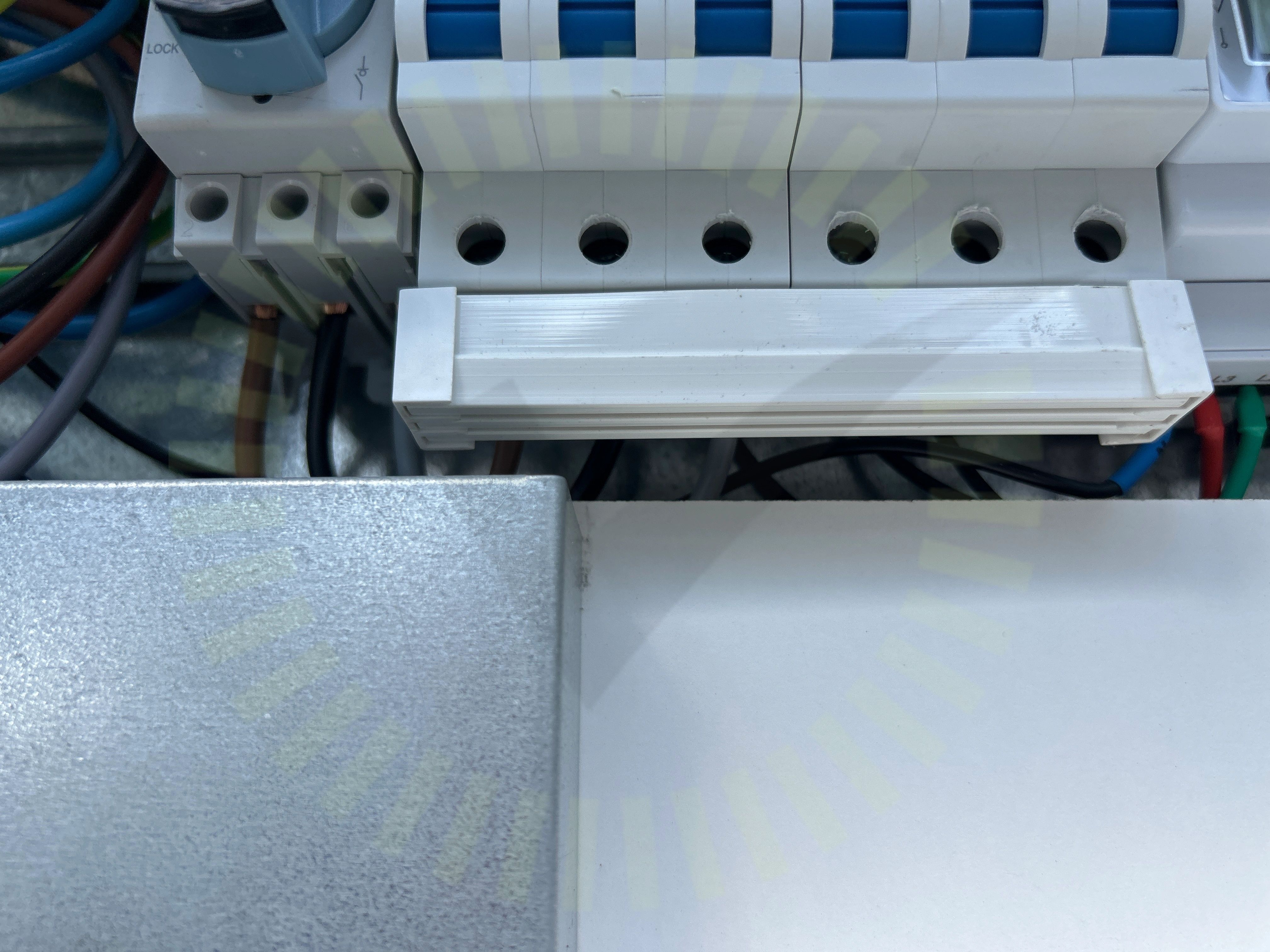

7.1 Fasskena
Inte godkändFasskena installerat i utrymme där det finns risk för kondens.
Godkända kontrollpunkter
36/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabelareaKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
