Besiktningsrapport
8.3
Installation genom
1KOMMA5°
Datum
12 juli 2023
Ort
Veberöd, Skåne län
Föremål mot bakstycke
Skenornas överhäng
Kopplingslåda
+ 9
84% godkända
16% ej godkända
Om installationen
Paneler
Jinko:Tiger Neo N-type 54HL4-B 400-420W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SG15-20RT
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4
1.1 Wifi
Kundkommentar
Kund nämner att Wi-Fi har blivit sämre sedan installationen.
Godkända kontrollpunkter
3/4
Tak 1, ESDEC Lutande Panntak
Anmärkningar
5/26

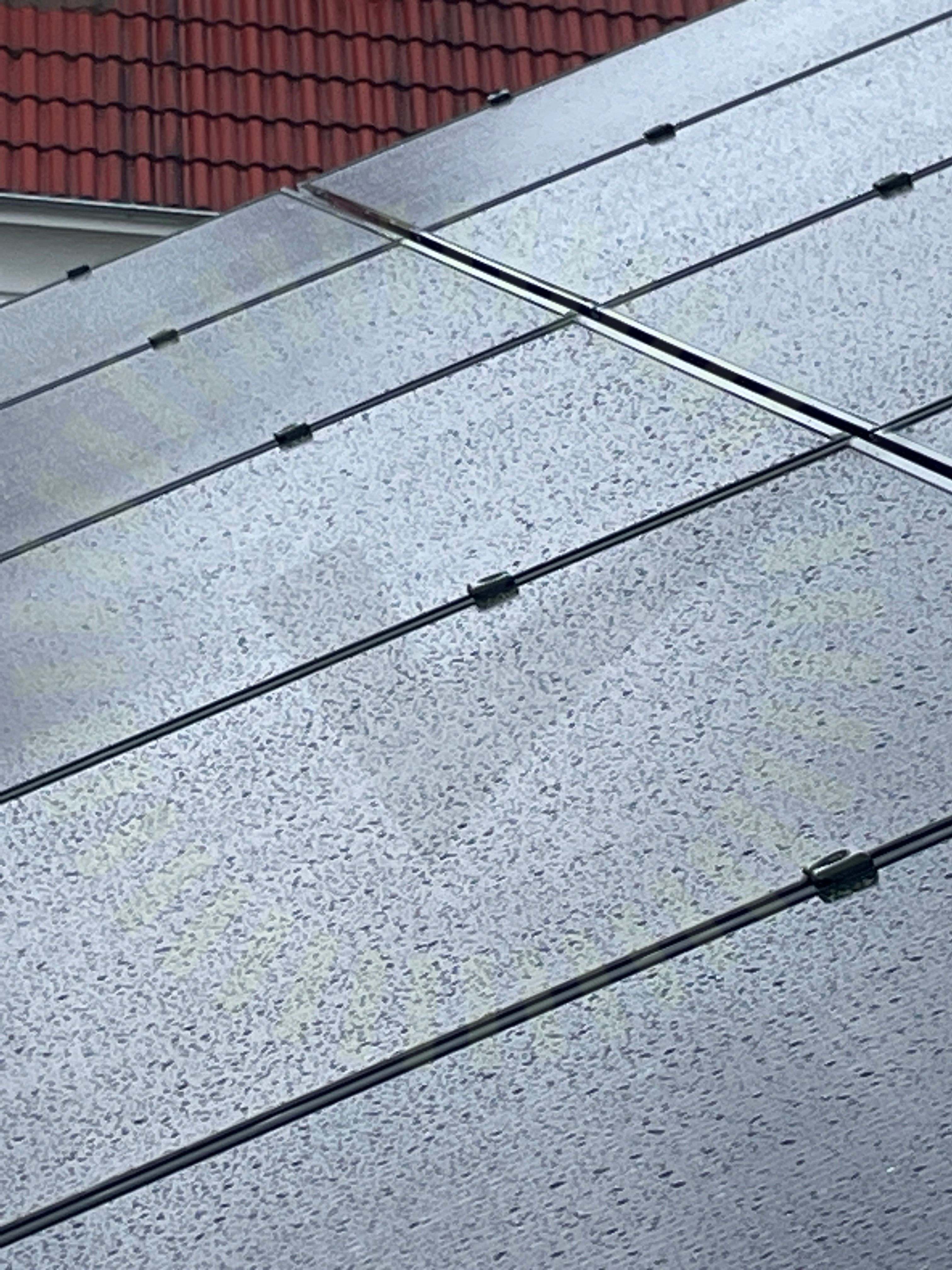

2.1 Dräneringskanal
Inte godkänd
Mittklämmans dräneringskanal är inte vänd neråt.

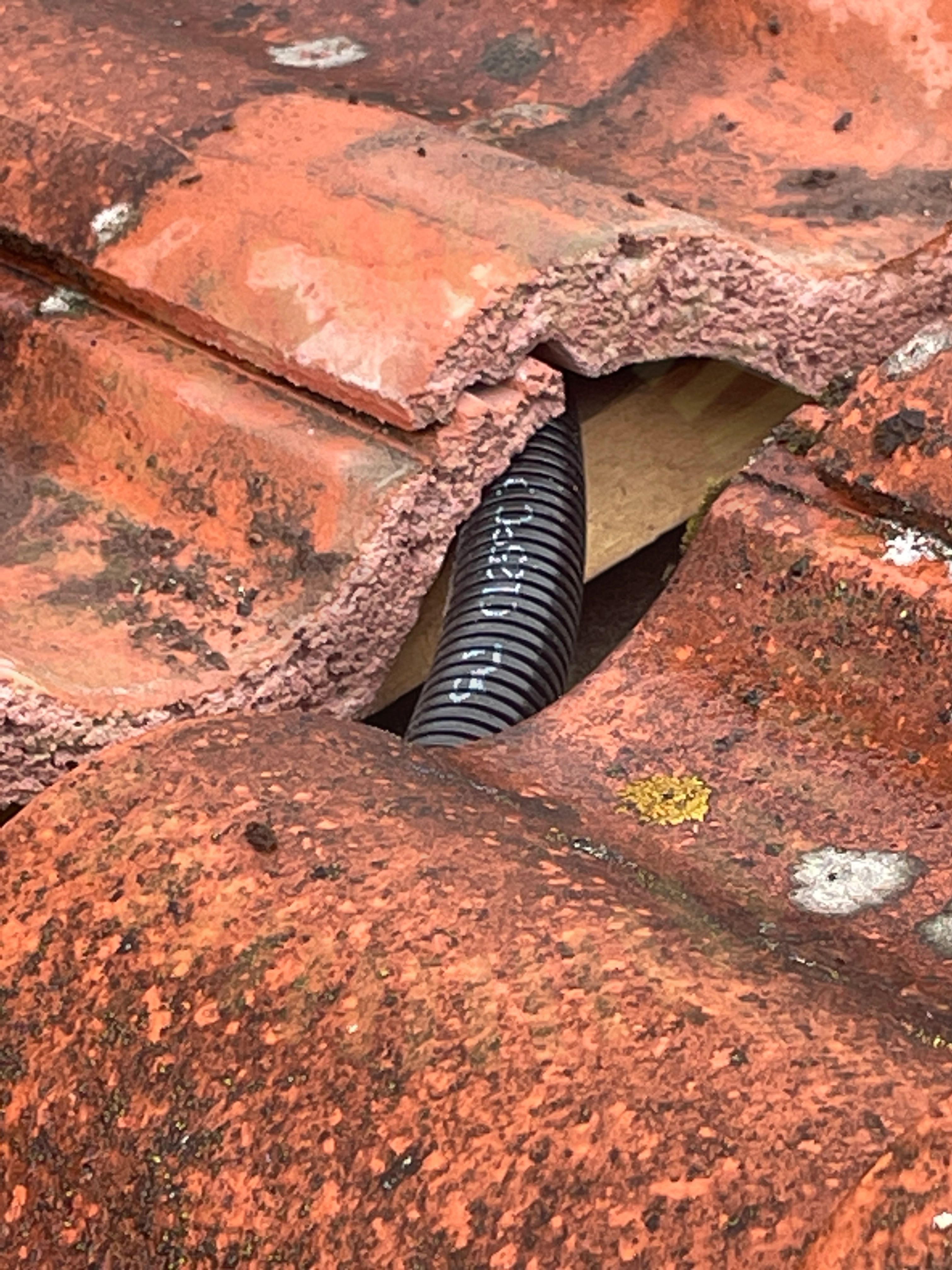

2.2 DC kabel förläggning
Inte godkänd
Kablage ligger klämt mellan pannor och läkt.
2.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

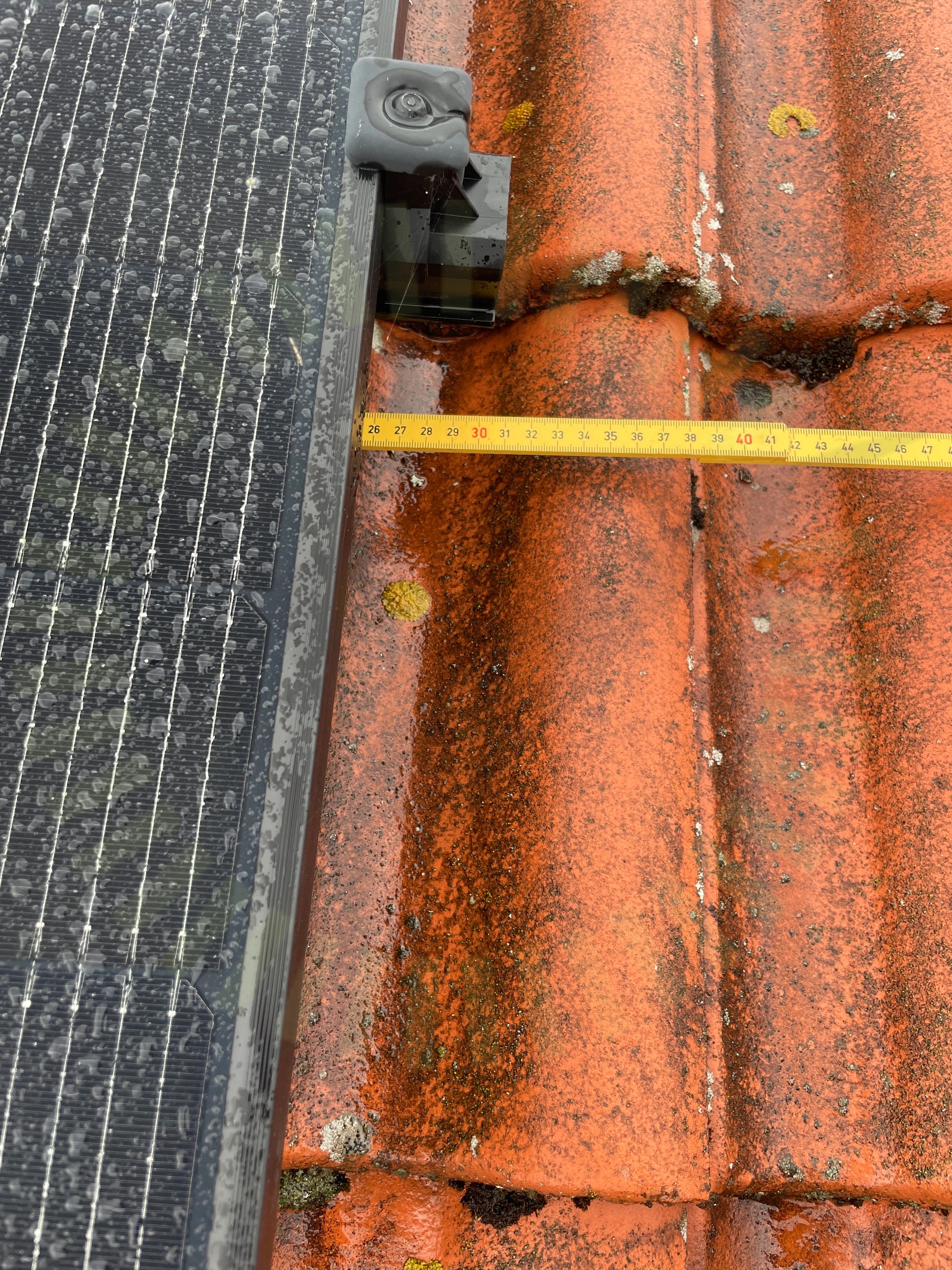

2.4 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
2.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
21/26
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
6/16
3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

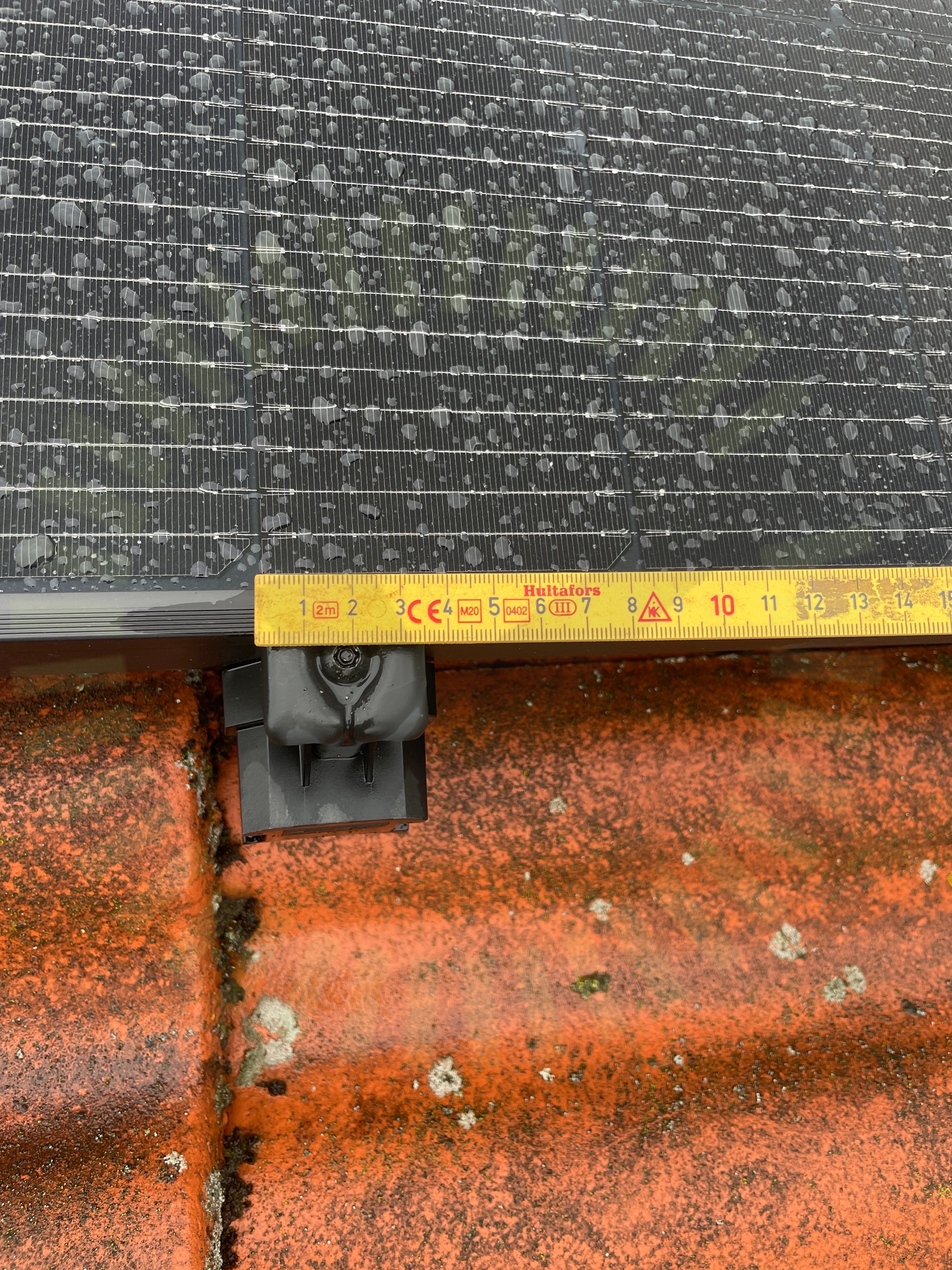

3.2 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.

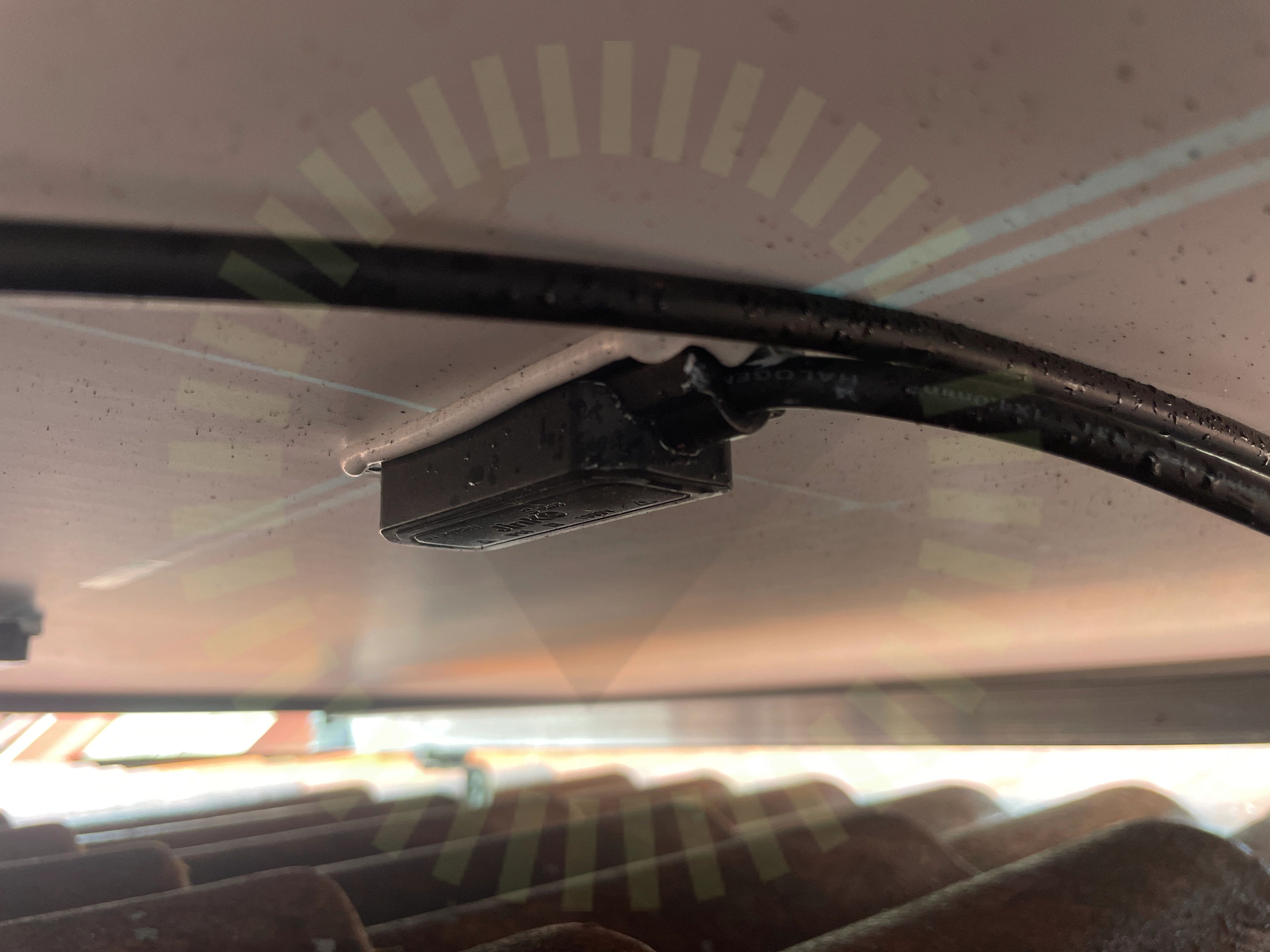

3.3 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
3.4 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

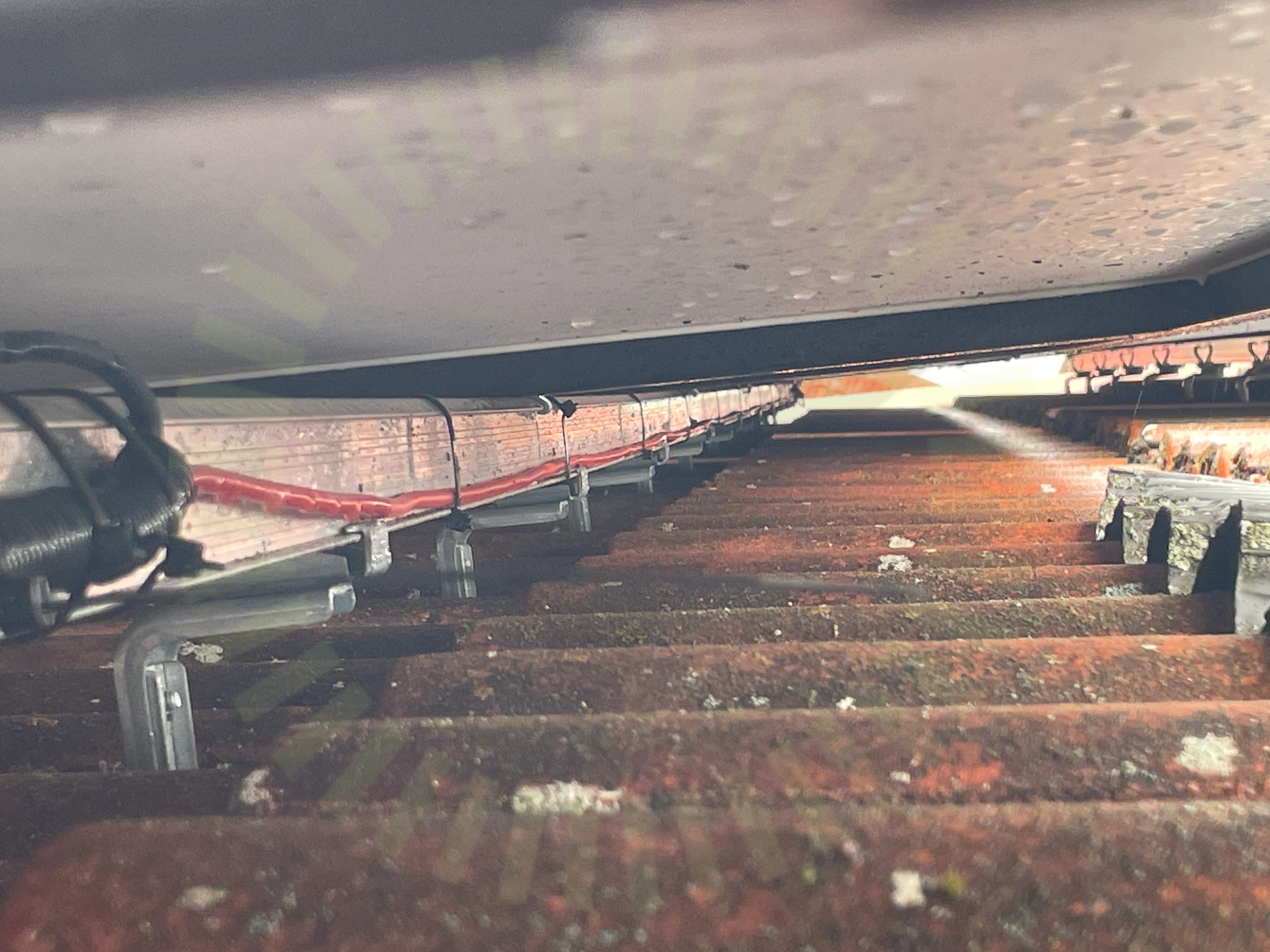

3.5 Strängförläggning
Inte godkänd
DC kablage är förlagt med ett mellanrum som skapar en loop på taket.
3.6 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
10/16
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
4/35

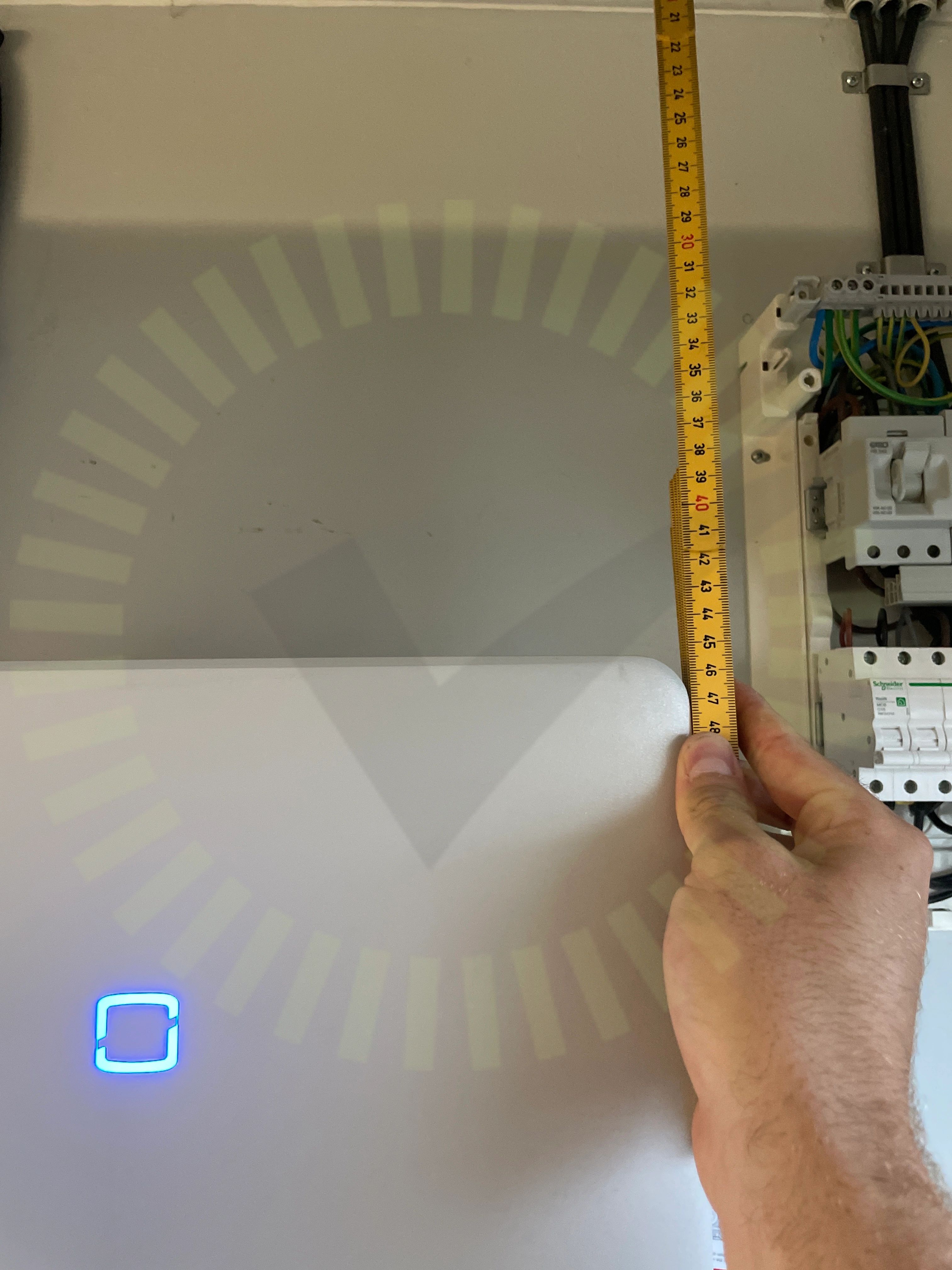

5.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
5.2 DC Kontakter stress
Inte godkänd
Kontakter är utsatta för stress
5.3 Dubbel matning
Inte godkänd
Befintlig installation är inte anpassad för dubbel matning.
5.4 Strängdesign
Inte godkänd
Strängar som är olika storlek är kopplade till samma MPPT.
