Besiktningsrapport

8.4

Installation genom

Sunflow AB

Datum

12 september 2024

Ort

Grödinge, Stockholms län

Ändklämmor

Kabeluppfästning

Fästens placering

+ 4

88% godkända12% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB

MontagesystemNordmount: Plåttak

BatteriEmaldo: Power Core

TillbehörSäkerhetsbrytare DC Norwesco

TillbehörUndercentral

TillbehörEmaldo: Smartmätare

Installerad av Sunflow AB som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

3/17

2.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 3

2.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

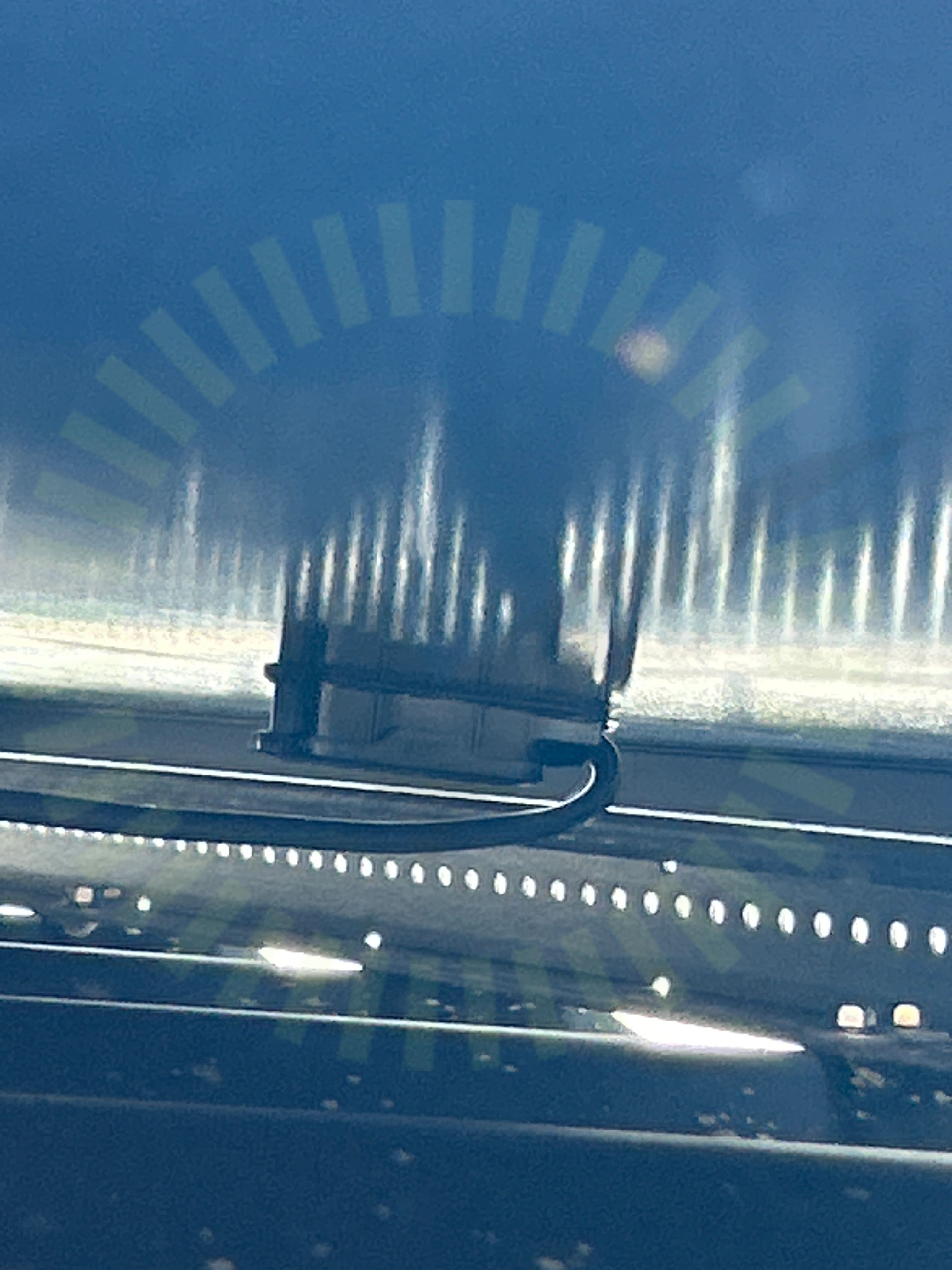

2.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Emaldo: Power Core

Anmärkningar

2/39

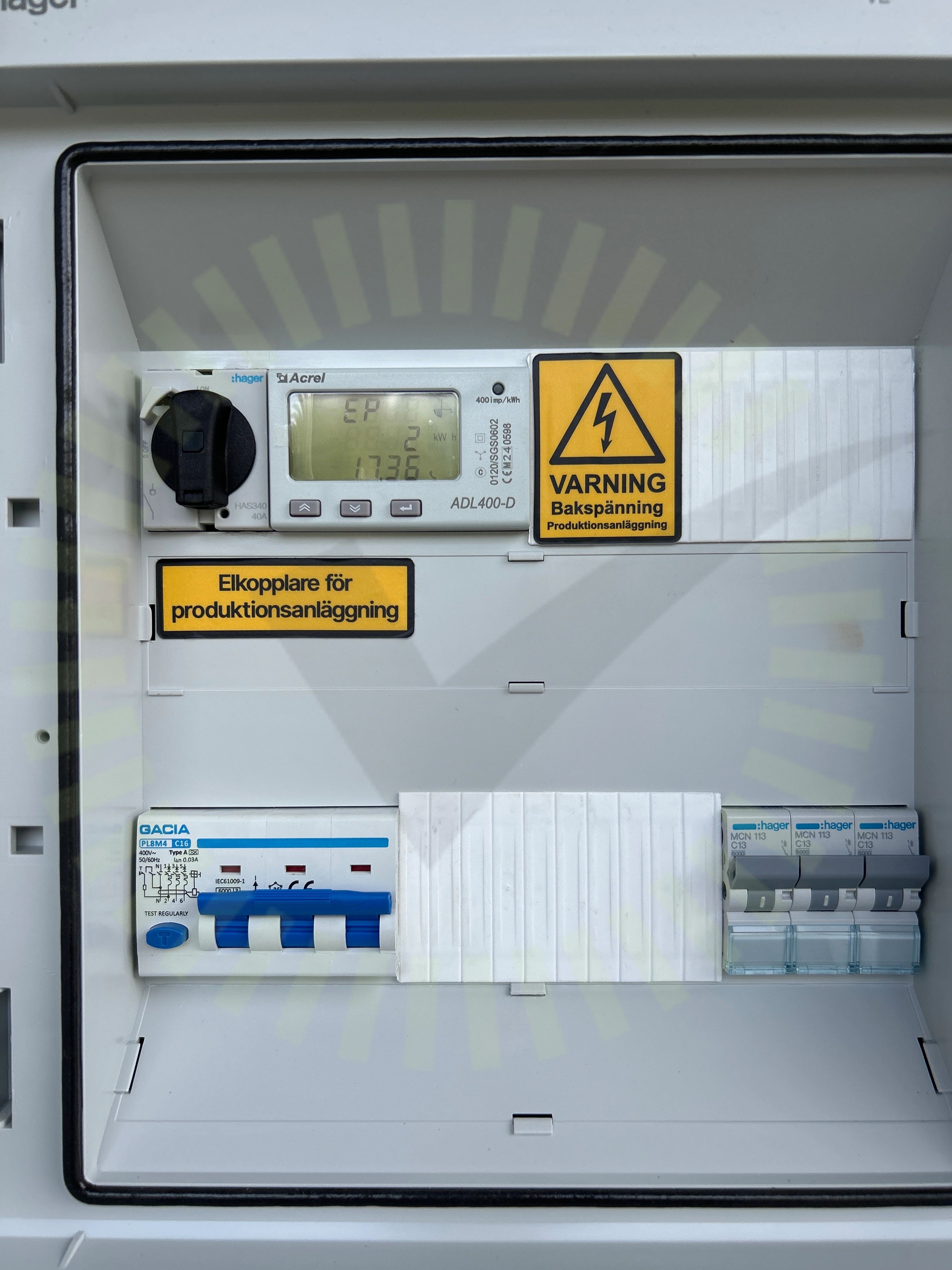

3.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

3.2 Väderskydd

Inte godkänd

Systemet är inte väderskyddat.

Emaldo Full Installation Manual - Version 3.0 - 23.08.24, Sida 20

Godkända kontrollpunkter

34/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkadorSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/39

DC Max SpänningDC Min SpänningSträngdesign

Emaldo: Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Nordmount: Plåttak

Anmärkningar

4/19

5.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

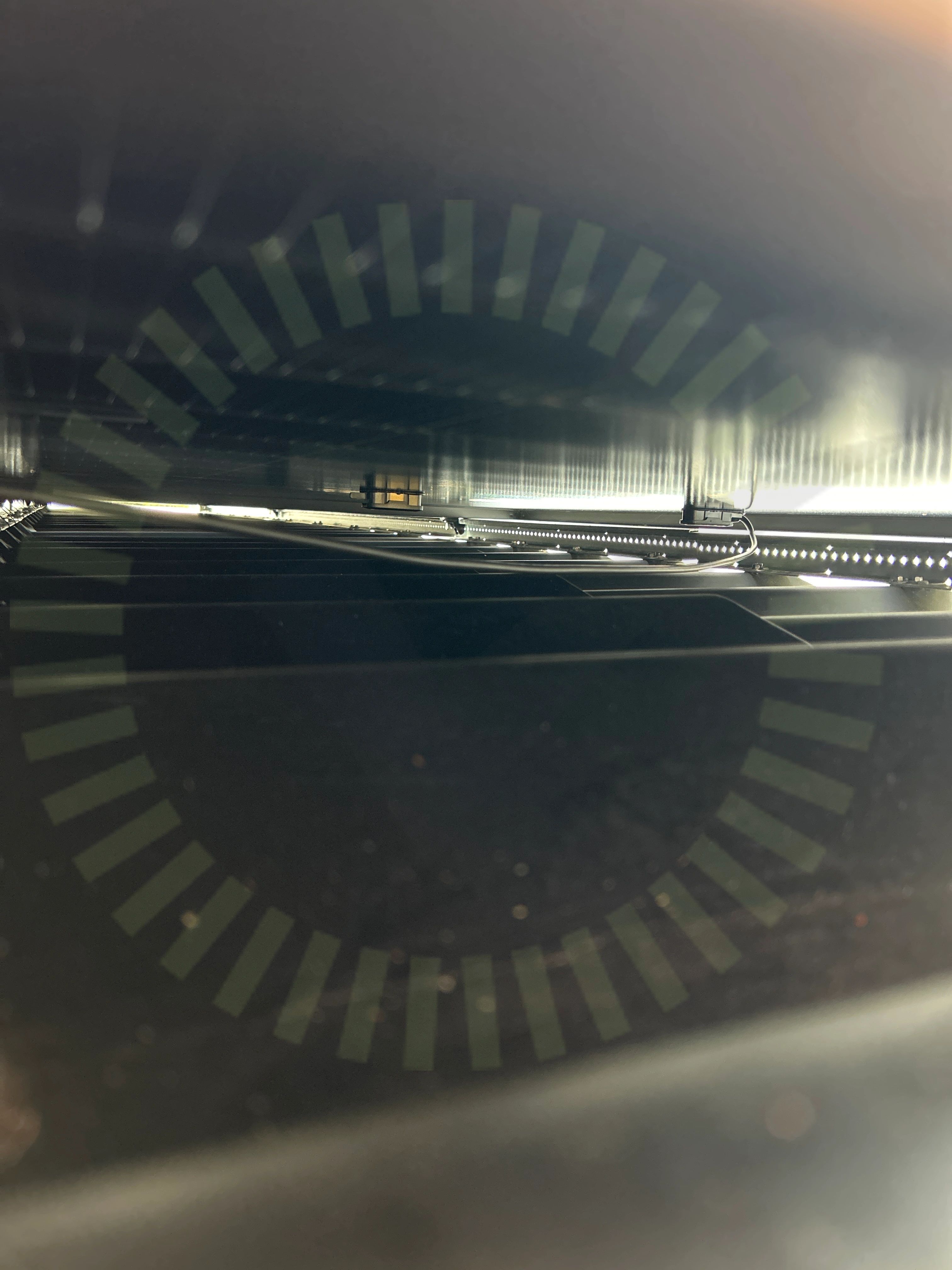

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

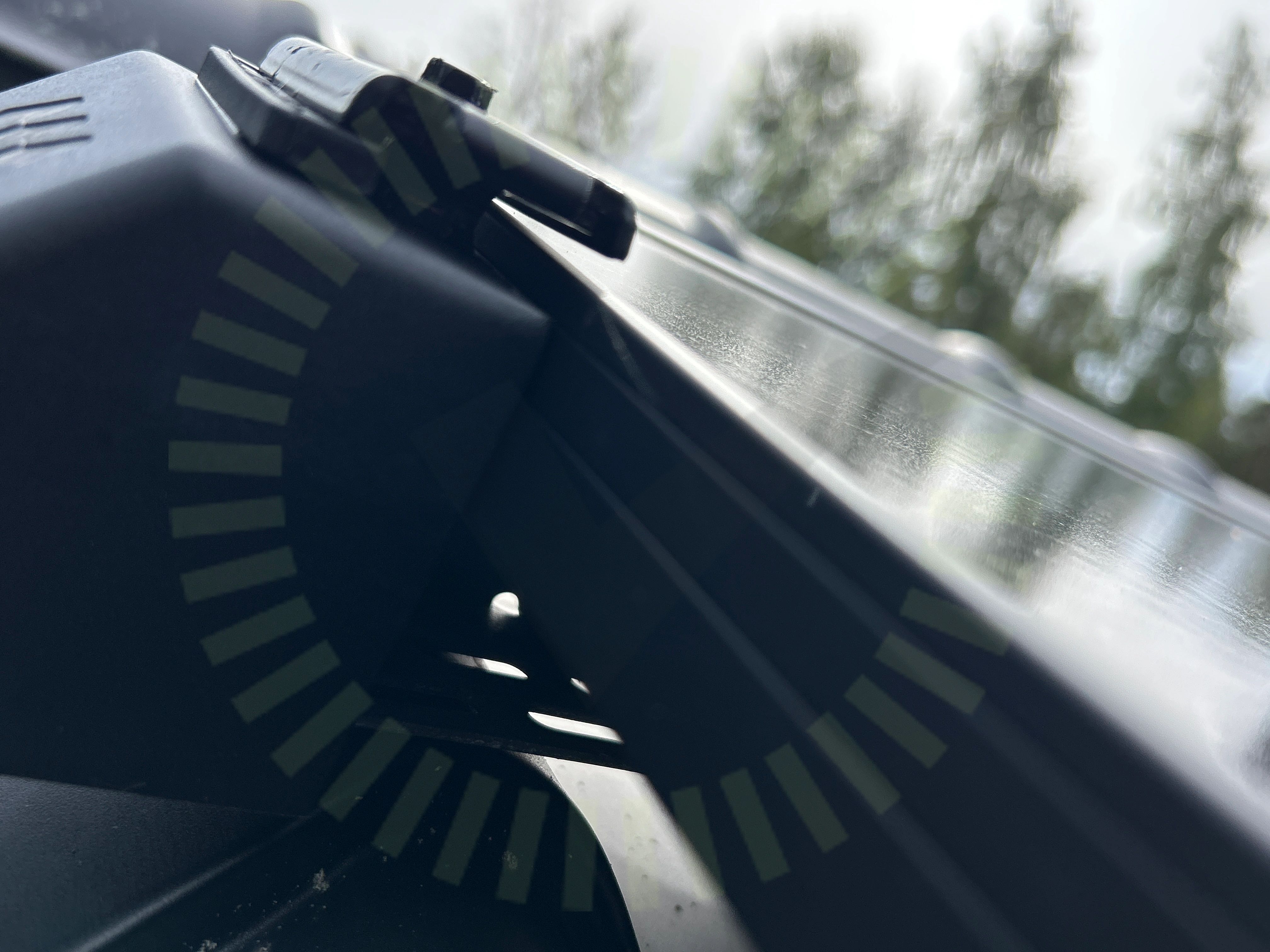

5.4 Ändklämmor

Inte godkänd

Flera ändklämmor ligger inte korrekt emot panelens ram.

Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3

Godkända kontrollpunkter

14/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Takgenomföring

Säkerhetsbrytare DC Norwesco

Anmärkningar

1/8

6.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Godkända kontrollpunkter

7/8

BöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Nordmount: Plåttak

Anmärkningar

1/1

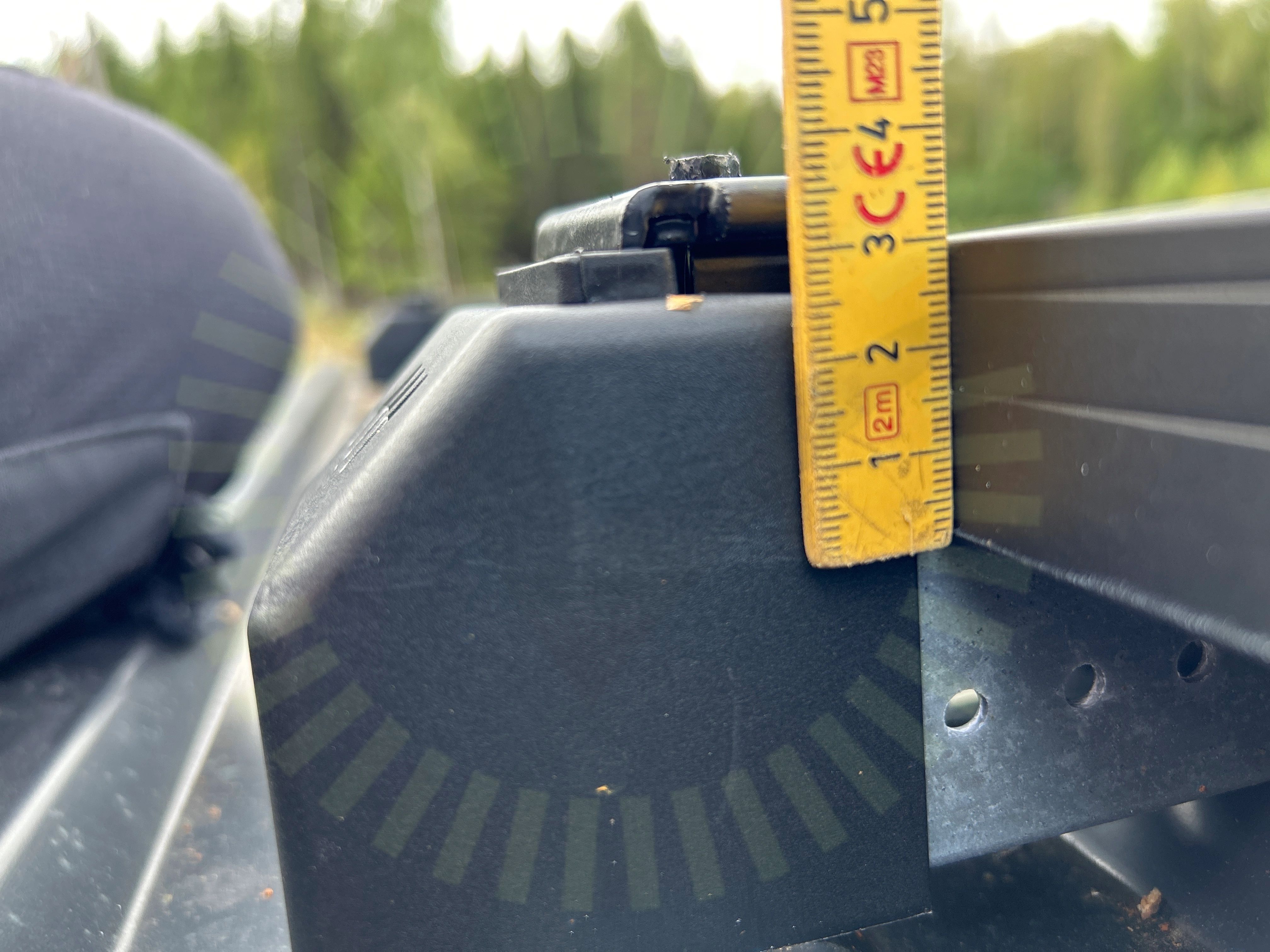

7.1 Ändlock

Inte godkänd

35mm ändlock använt för 30mm panel.

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
