2.1 Infästning
Inte godkändDet saknas skruv i översta modulen.
Besiktningsrapport
9.7
Installation genom
Sesol
Datum
31 oktober 2023
Ort
Göteborg, Västra Götalands län
96% godkända4% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/12Godkända kontrollpunkter
11/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Tak 1, Weland Stål: Papptak
Anmärkningar
2/25

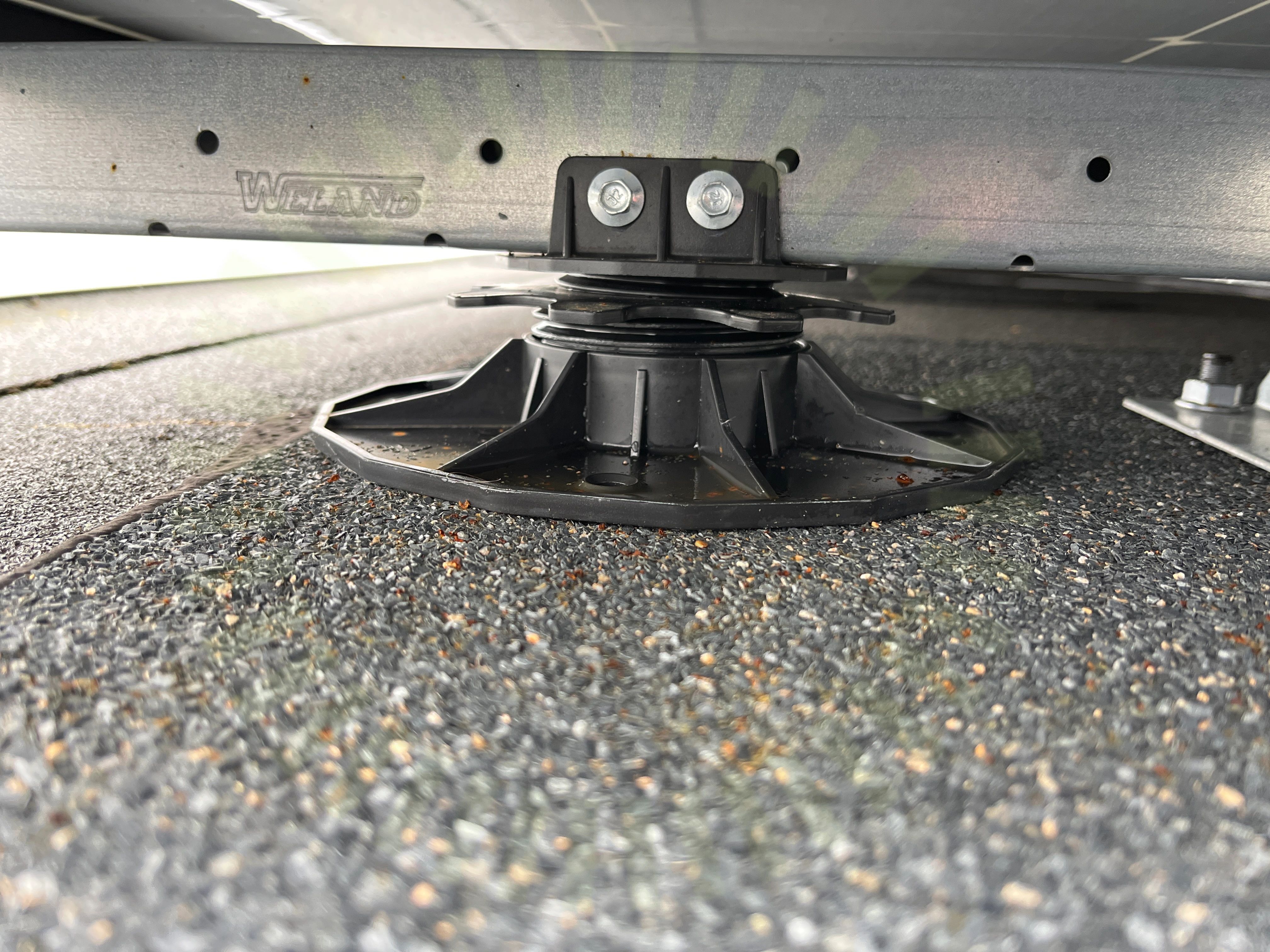

4.1 Stödplatta
Inte godkändAnvänd stödplatta är inte från Weland Stål.
MA5103 Sid 2 (2) | Version 7 - 230914
4.2 Stödplattans fastskruvning
Inte godkändStödplattor är inte monterade enligt tillverkarens anvisningar. Skyddsmattan saknas.
MA5103 Sid 2 (2) | Version 7 - 230914
Godkända kontrollpunkter
22/25Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningStödplattans placeringSvetsning av pappTakgenomföringVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/25Infästning i råspont
Undercentral
Anmärkningar
1/7

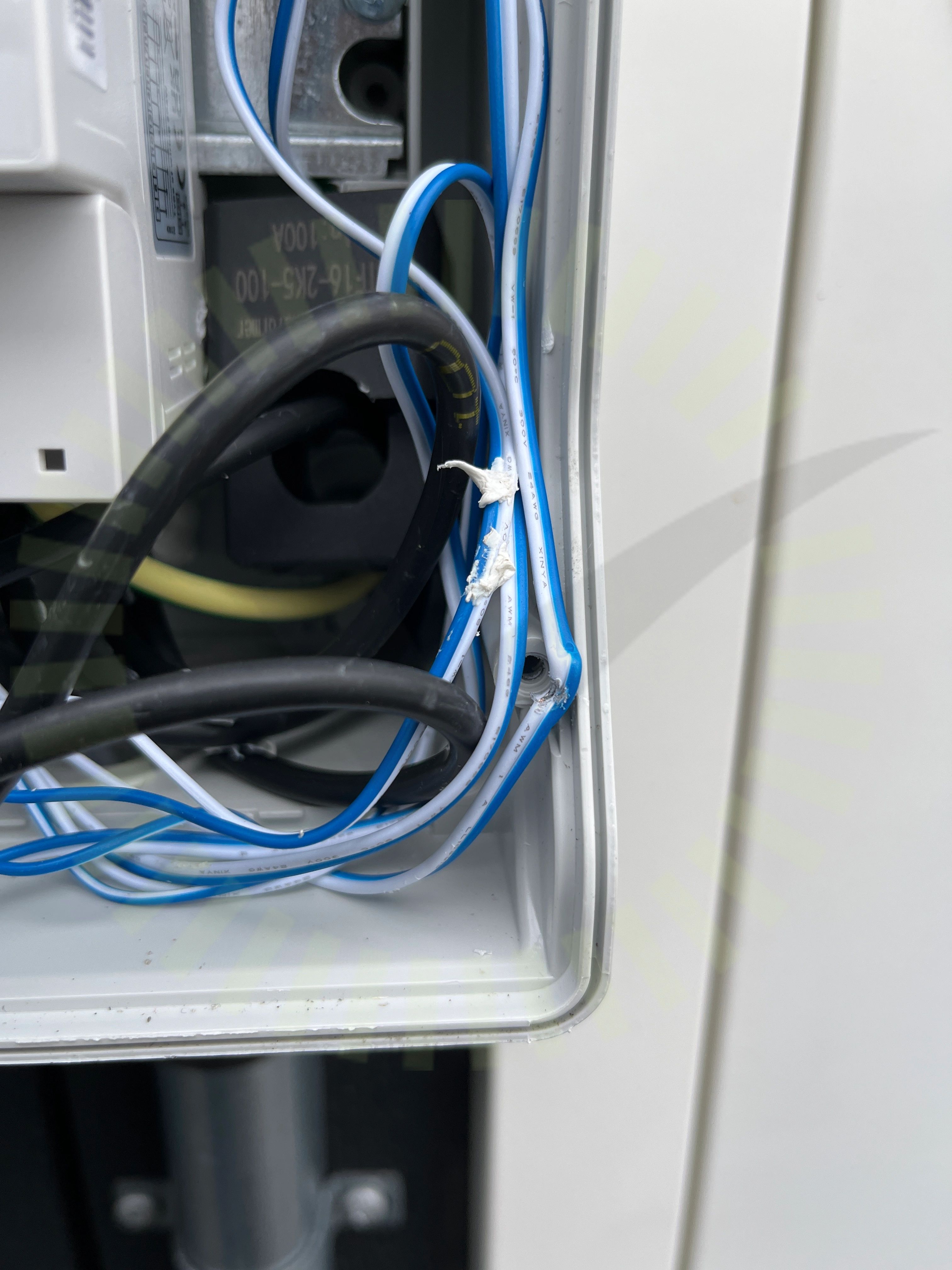

5.1 Skadat kabel
Inte godkändKabel skadad utav skruven till undercentralen.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

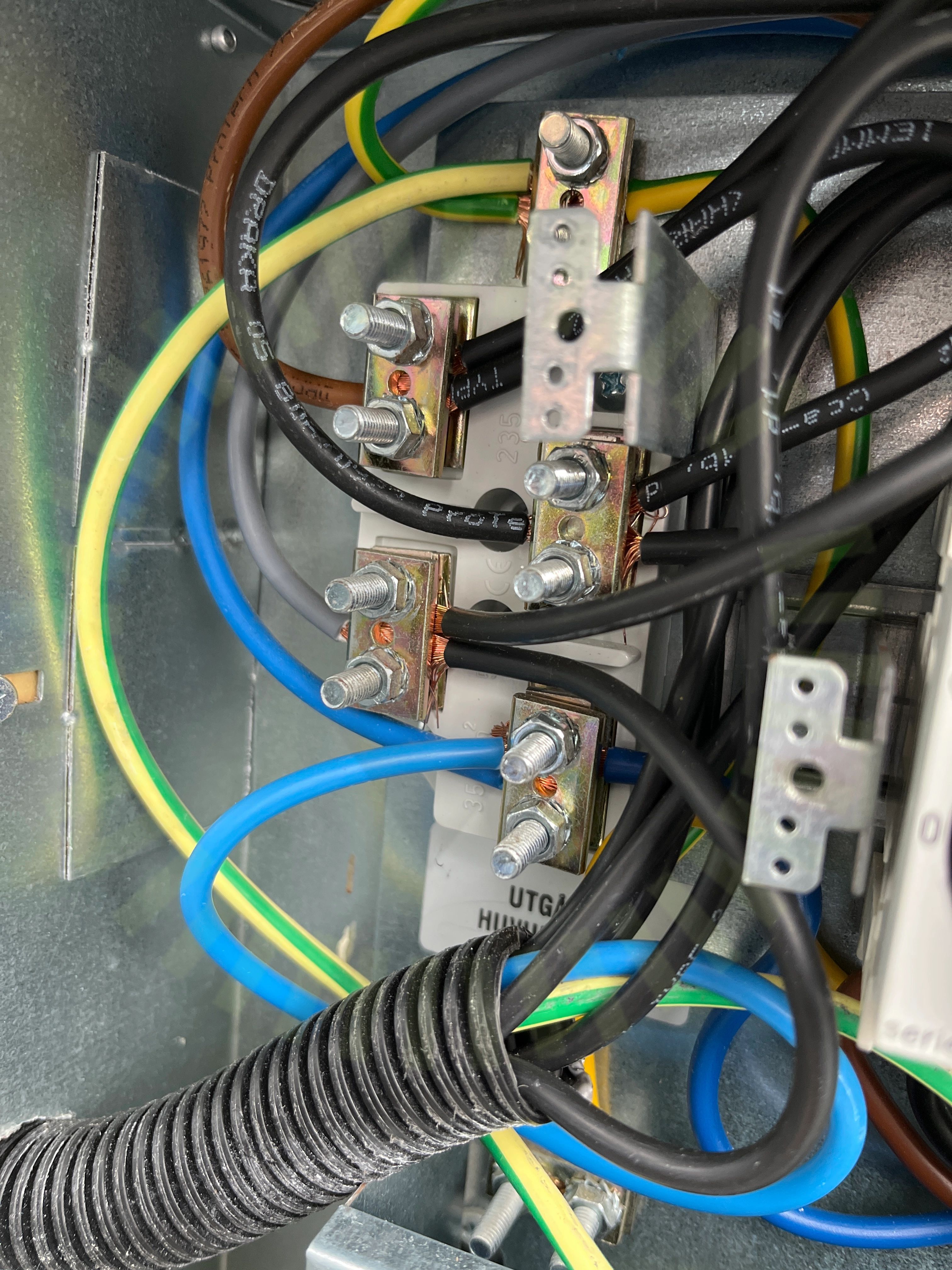

7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/35AC anslutning växelriktareAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
