Besiktningsrapport

8.0

Installation genom

Svea Solar

Datum

27 oktober 2023

Ort

Uddevalla, Västra Götalands län

Klämmornas placering

Stress på kontakter

Skenornas infästning

+ 9

80% godkända20% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W

OptimerareSolarEdge: S-Serie

MontagesystemWasi: Falsad plåt

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Optimerare: Allmänt

Anmärkningar

2/5

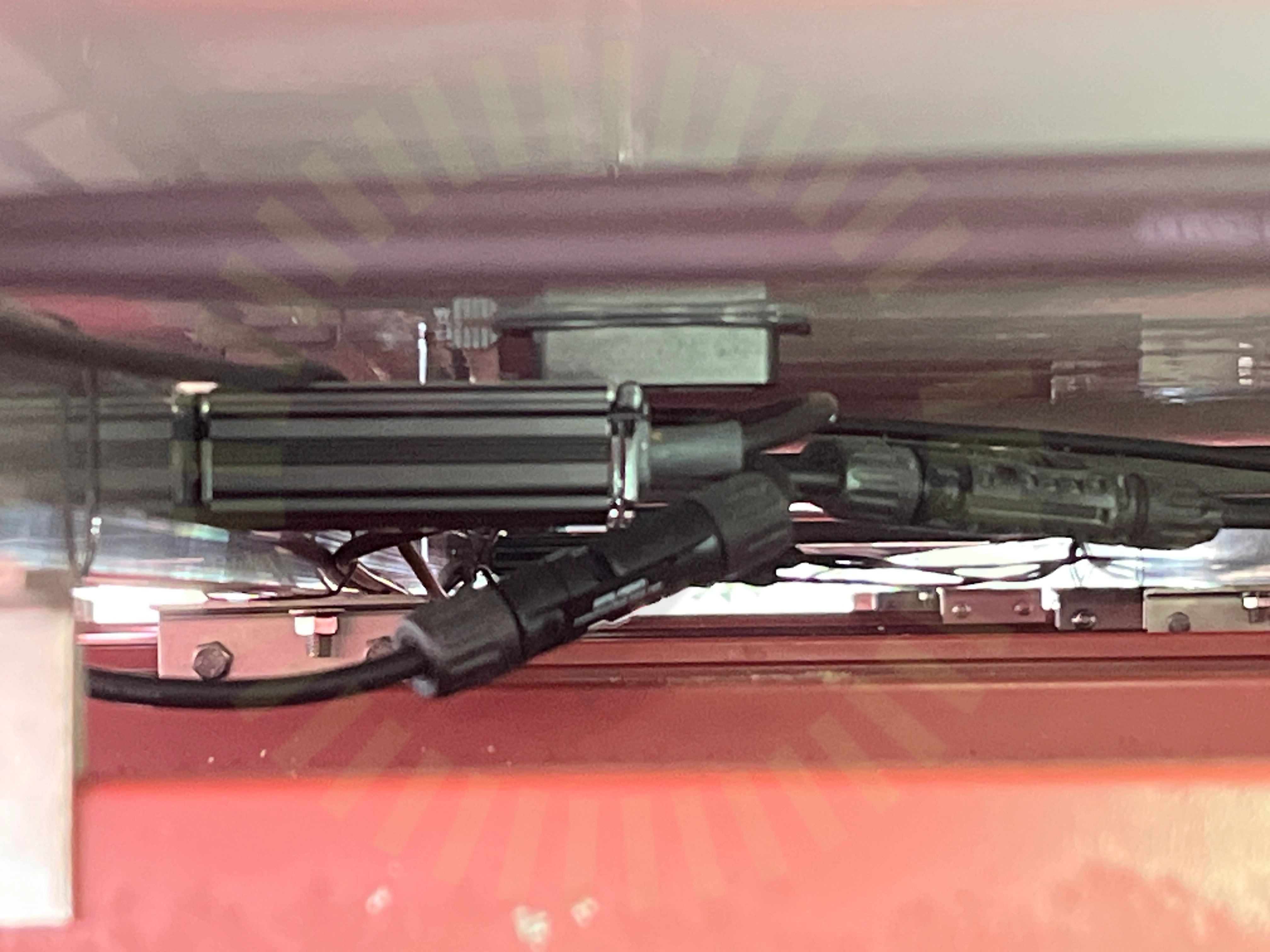

2.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

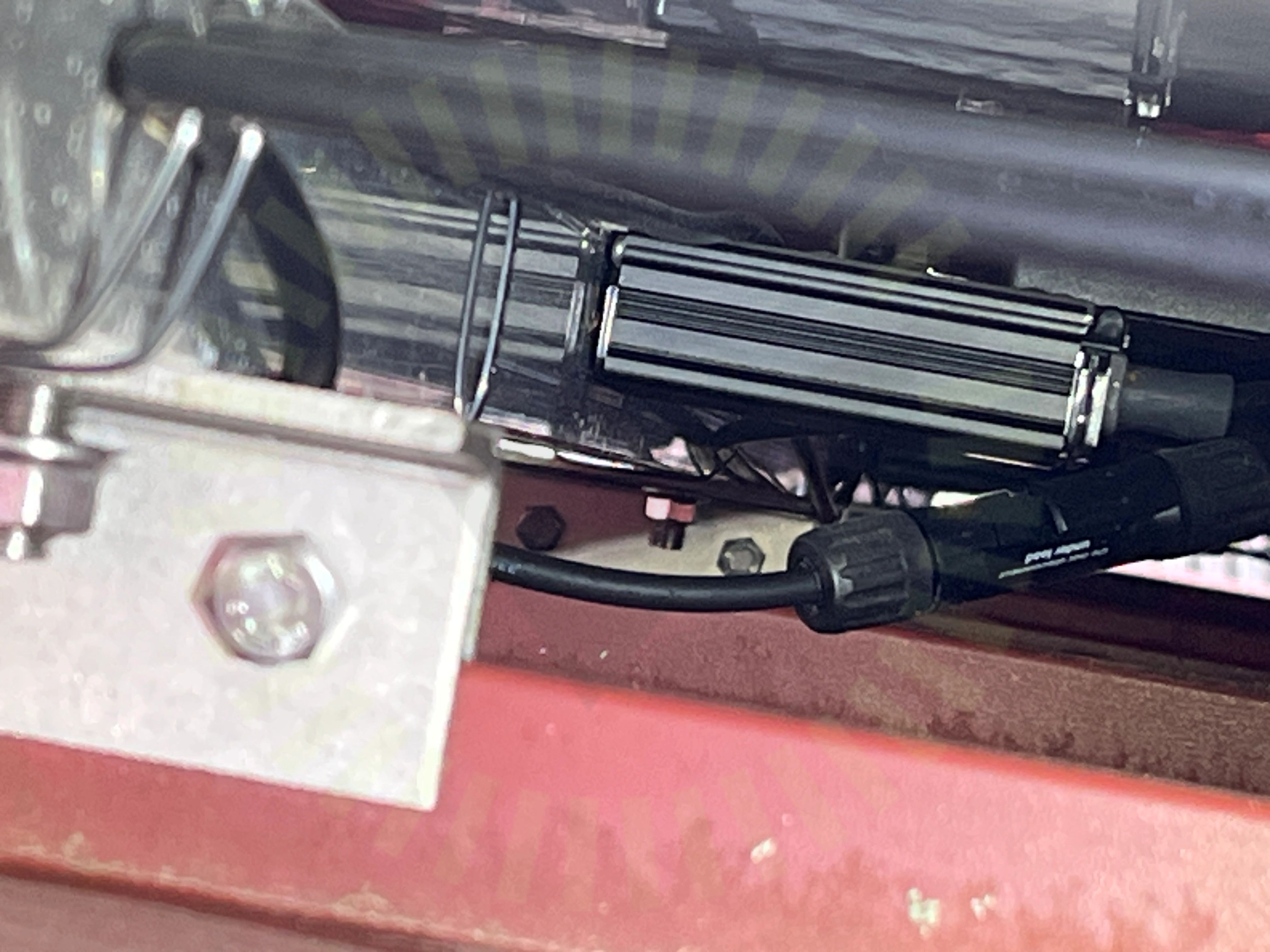

2.2 Placering

Inte godkänd

För kort avstånd mellan optimerare och skena.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Trina: TSM-DE09.05 380-395W

Anmärkningar

3/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-22.

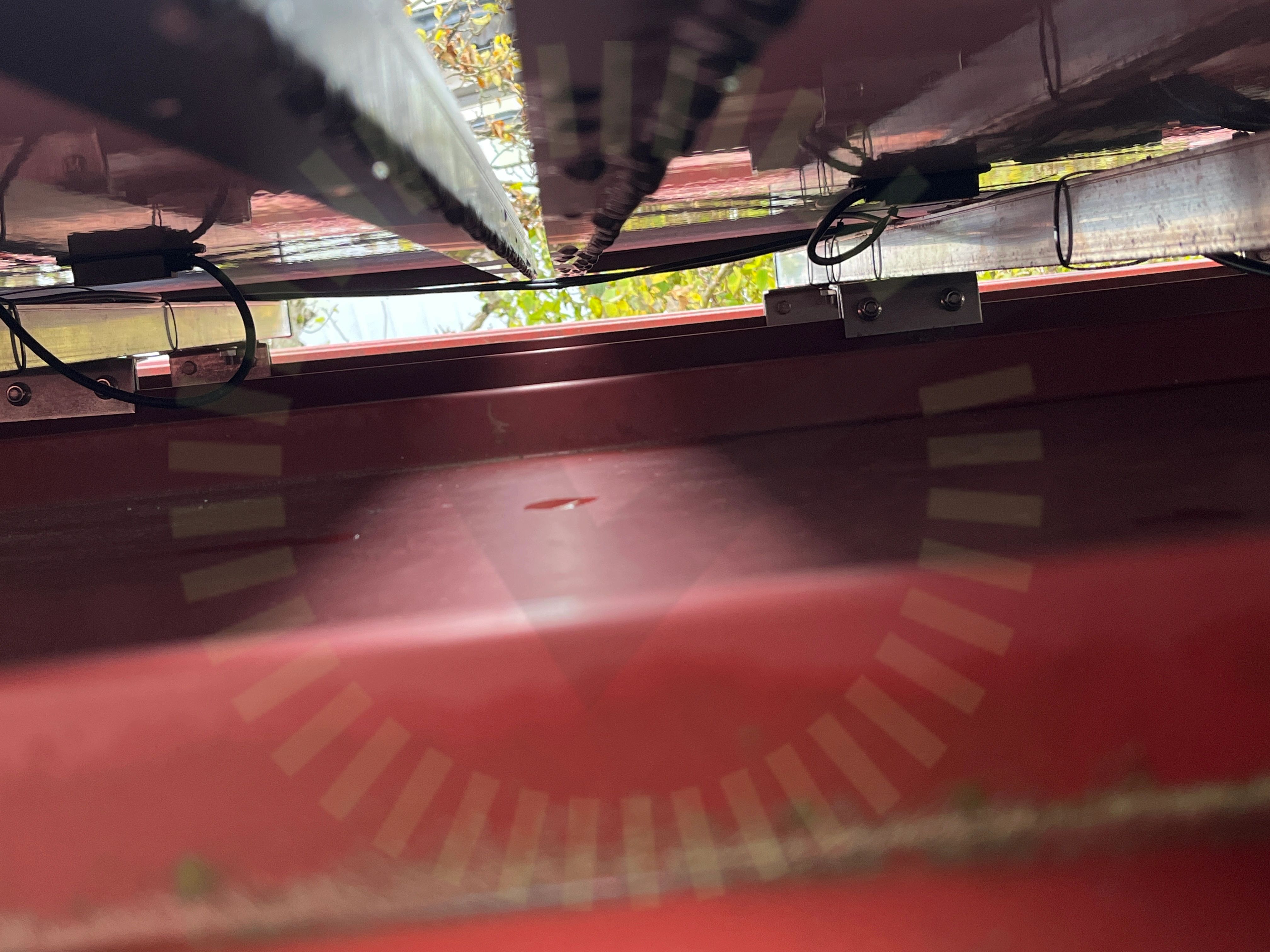

4.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

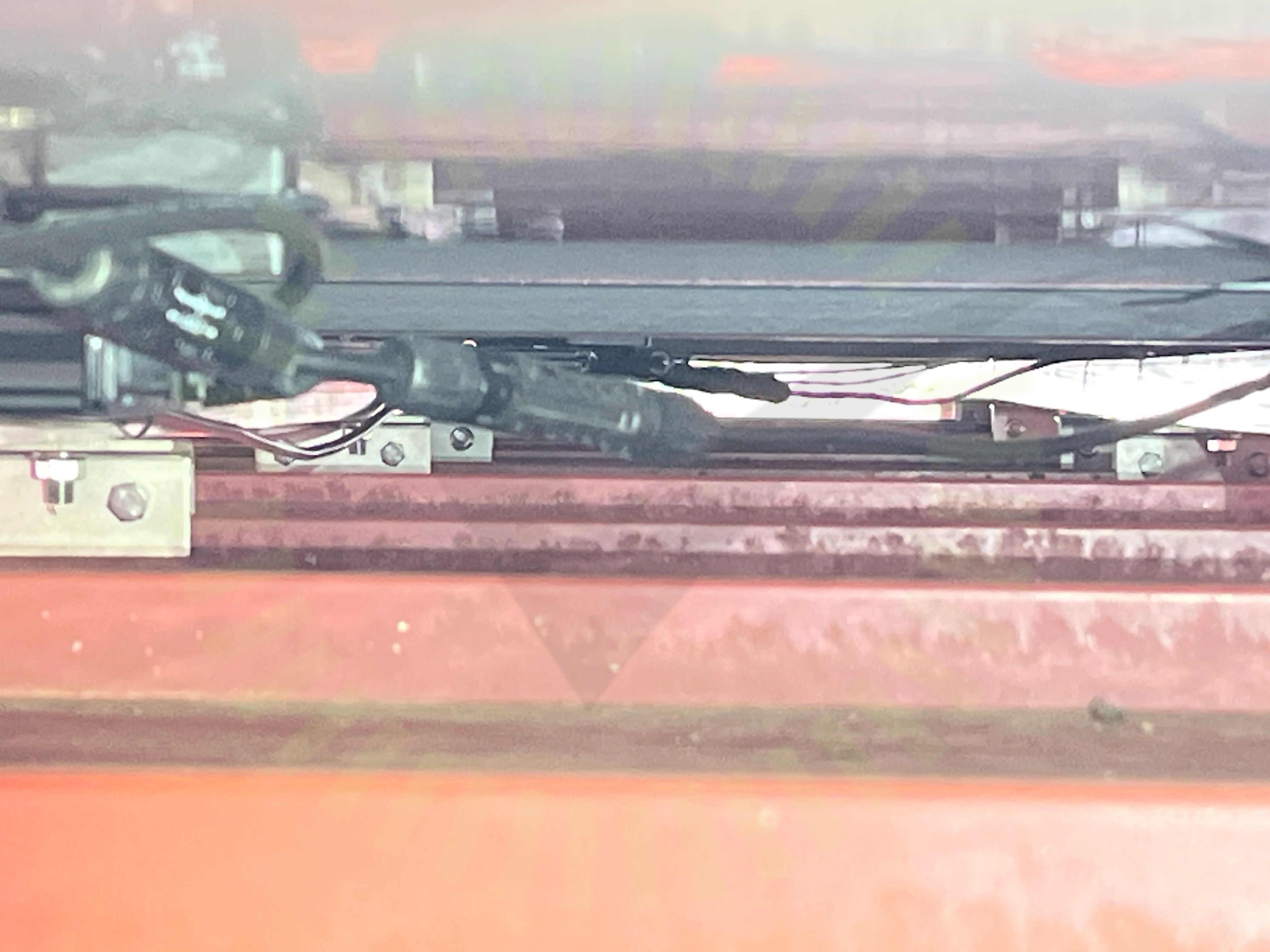

4.3 Stress på kontakter

Inte godkänd

Kontakten hänger i luften och utsätts för stress.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Wasi: Falsad plåt

Anmärkningar

9/24

5.1 CC mått Infästning

Inte godkänd

Underlag för att kontrollera korrekt CC mått saknas.

Tillverkarens anvisningar

5.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken datablad och manualer finns tillgängligt.

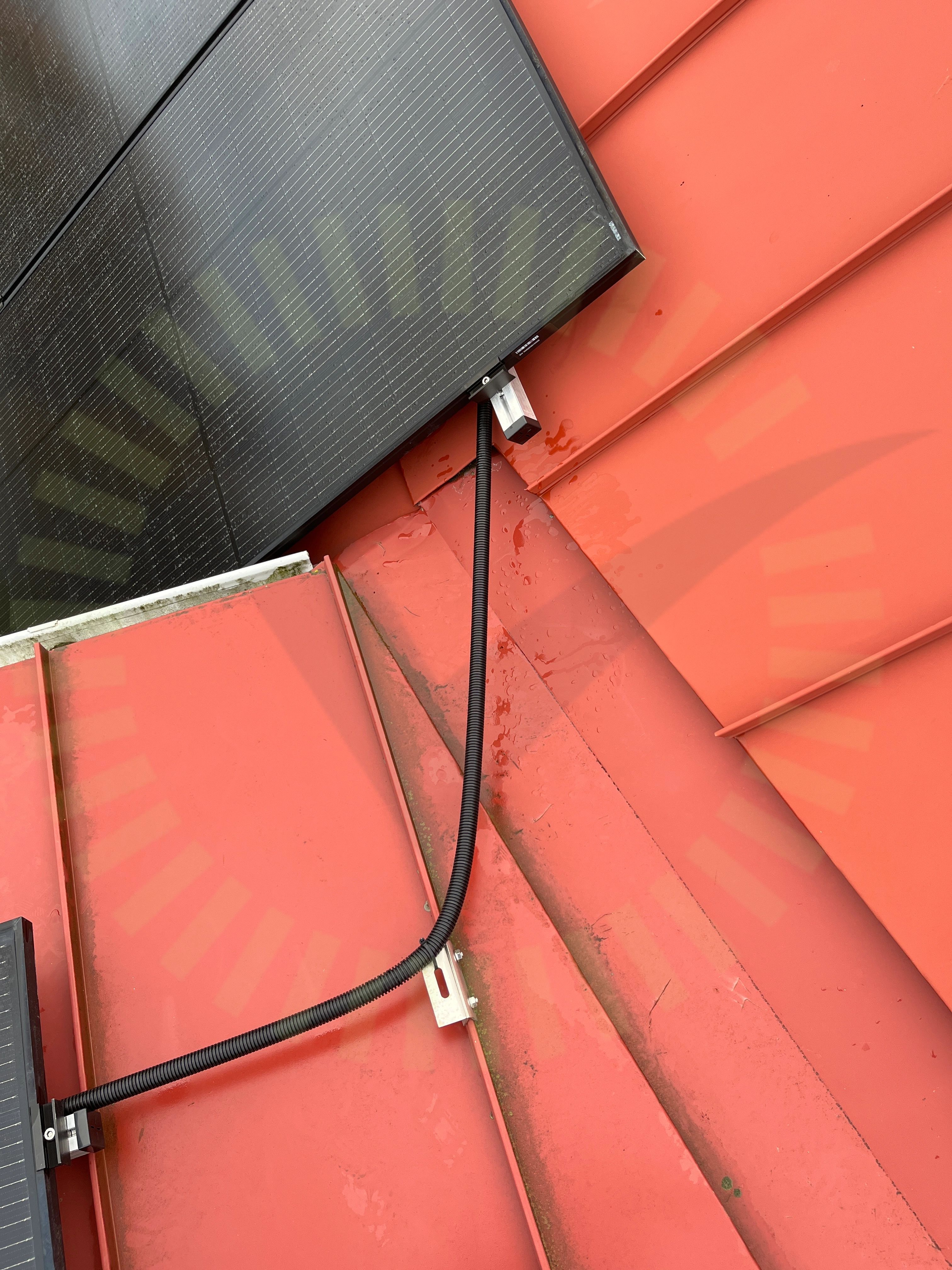

5.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor generellt och kabeldragning ner till fasad är inte lämpligt fastsäkrade.

SS 436 40 00 (712.522.101)

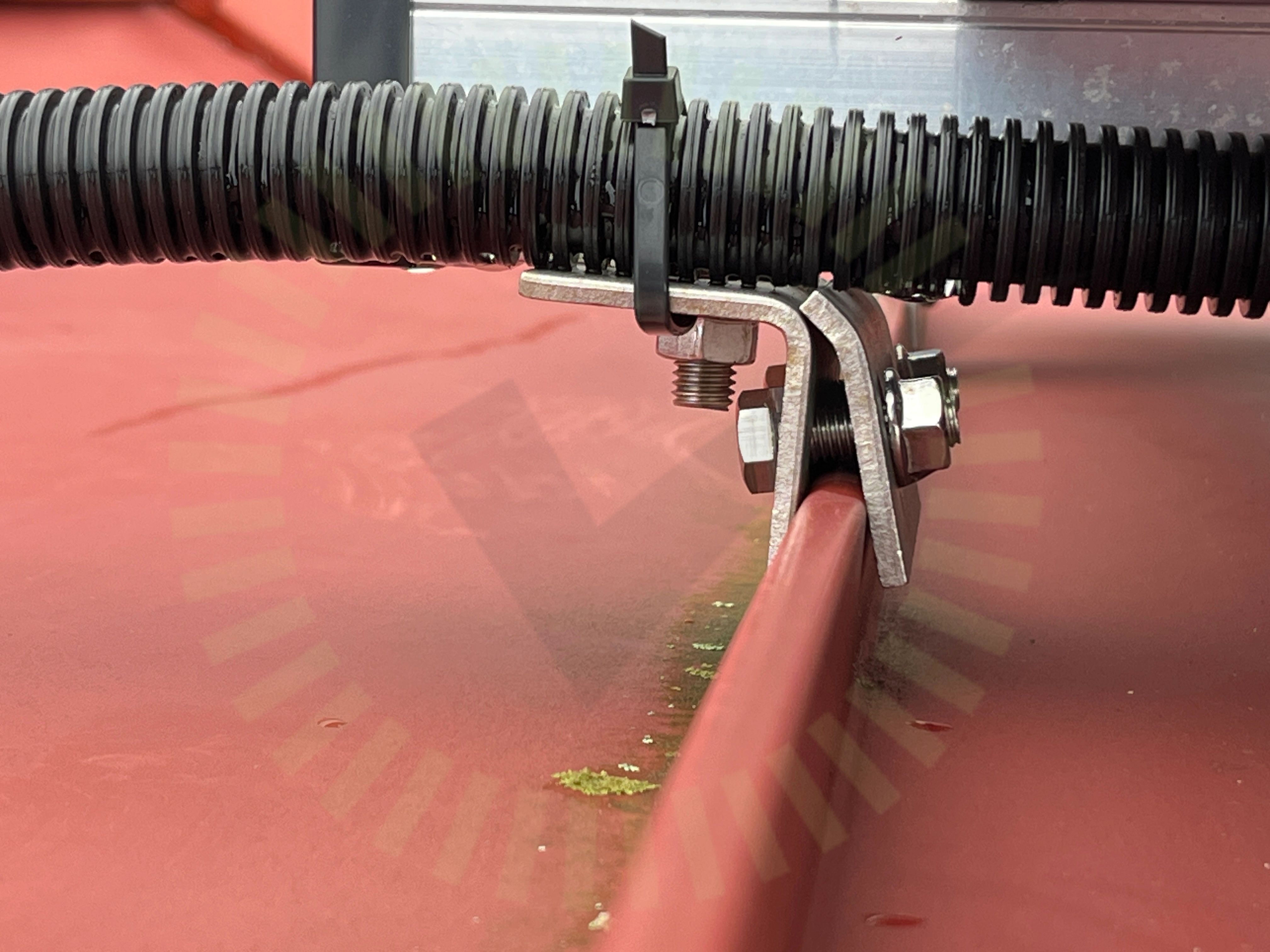

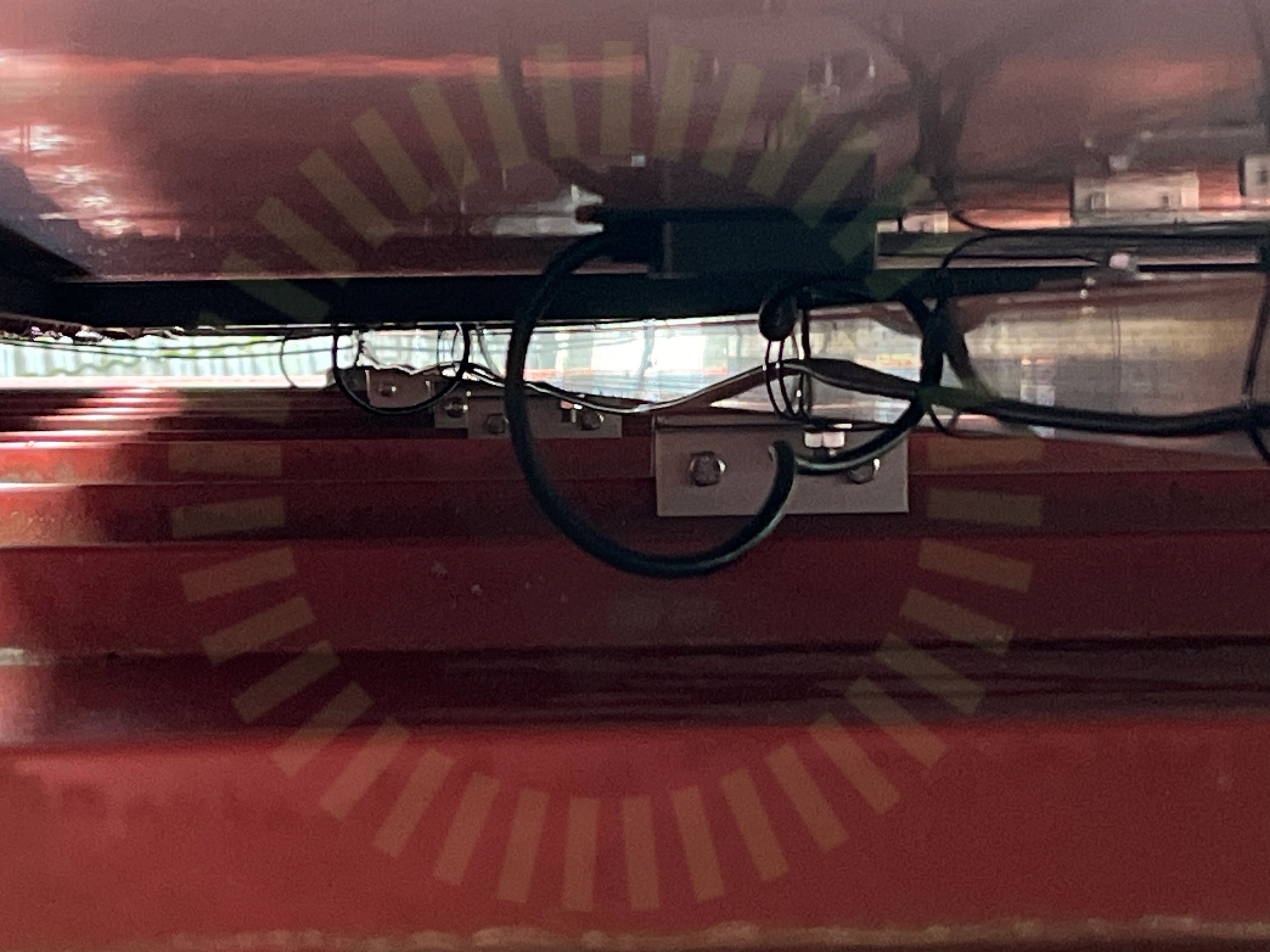

5.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.5 Korrekt fals

Inte godkänd

Underlag saknas på att vald falsklämma är kompatibel med takets typ av fals.

Tillverkarens anvisningar

5.6 Skenornas överhäng

Inte godkänd

Underlag för att kontrollera korrekt överhäng saknas.

5.7 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkningen saknas, underlag för att kontrollera korrekt avstånd mellan skenor saknas.

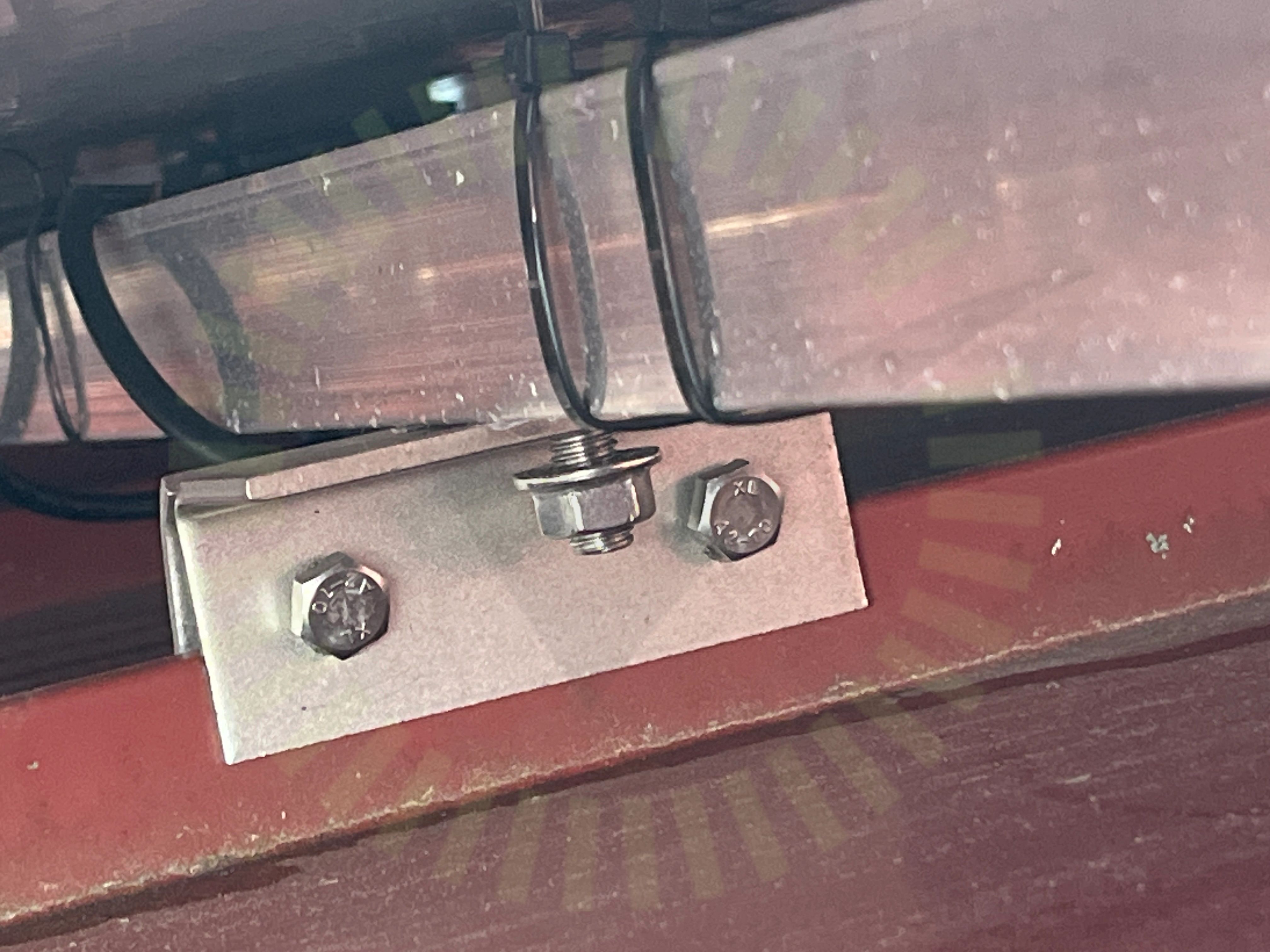

5.8 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

5.9 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Det finns endast med en taklutning men det finns paneler placerade på minst 3 olika taklutningar.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas kontaktKlämmans placering i skenaMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42

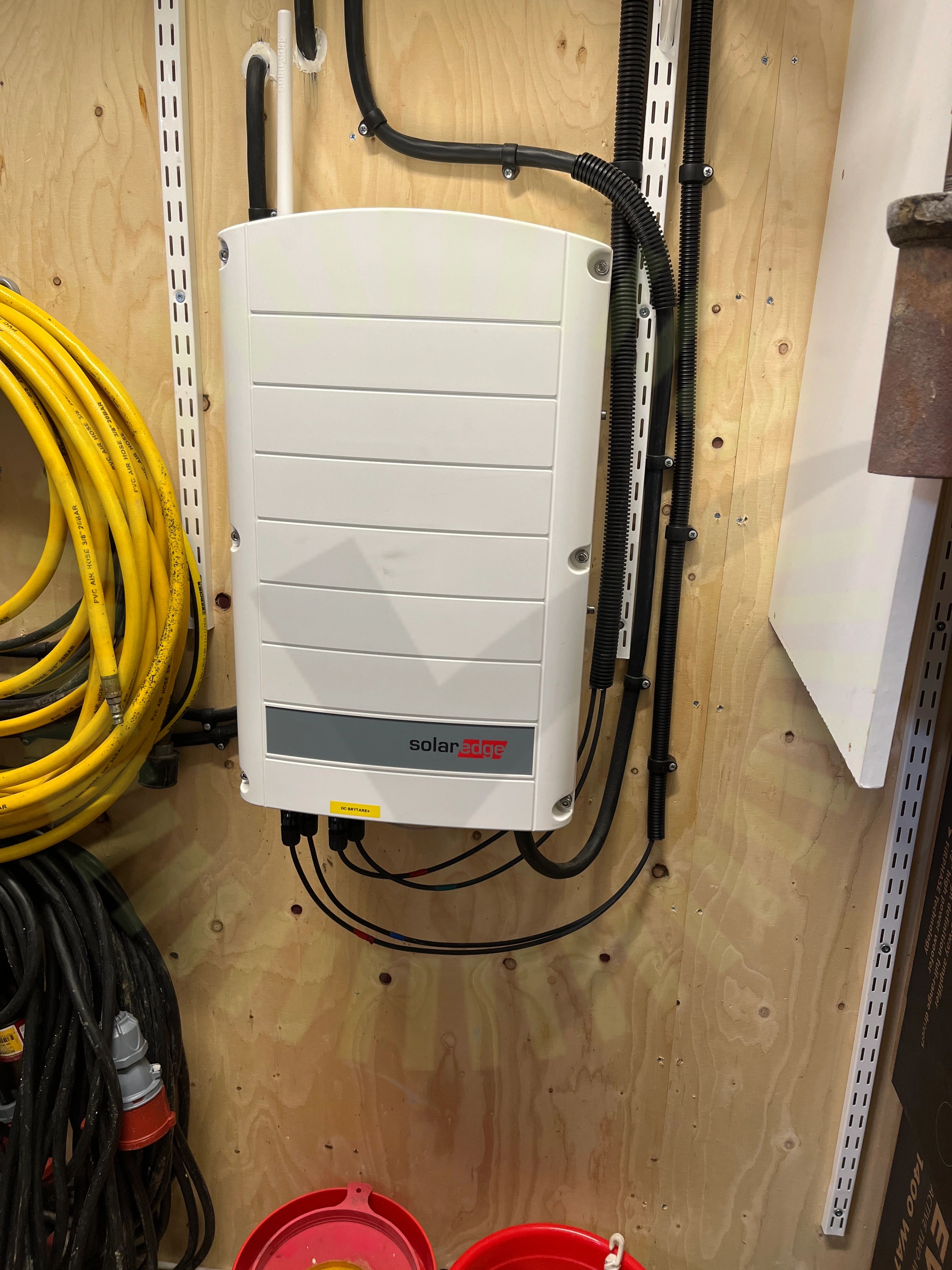

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

3/32

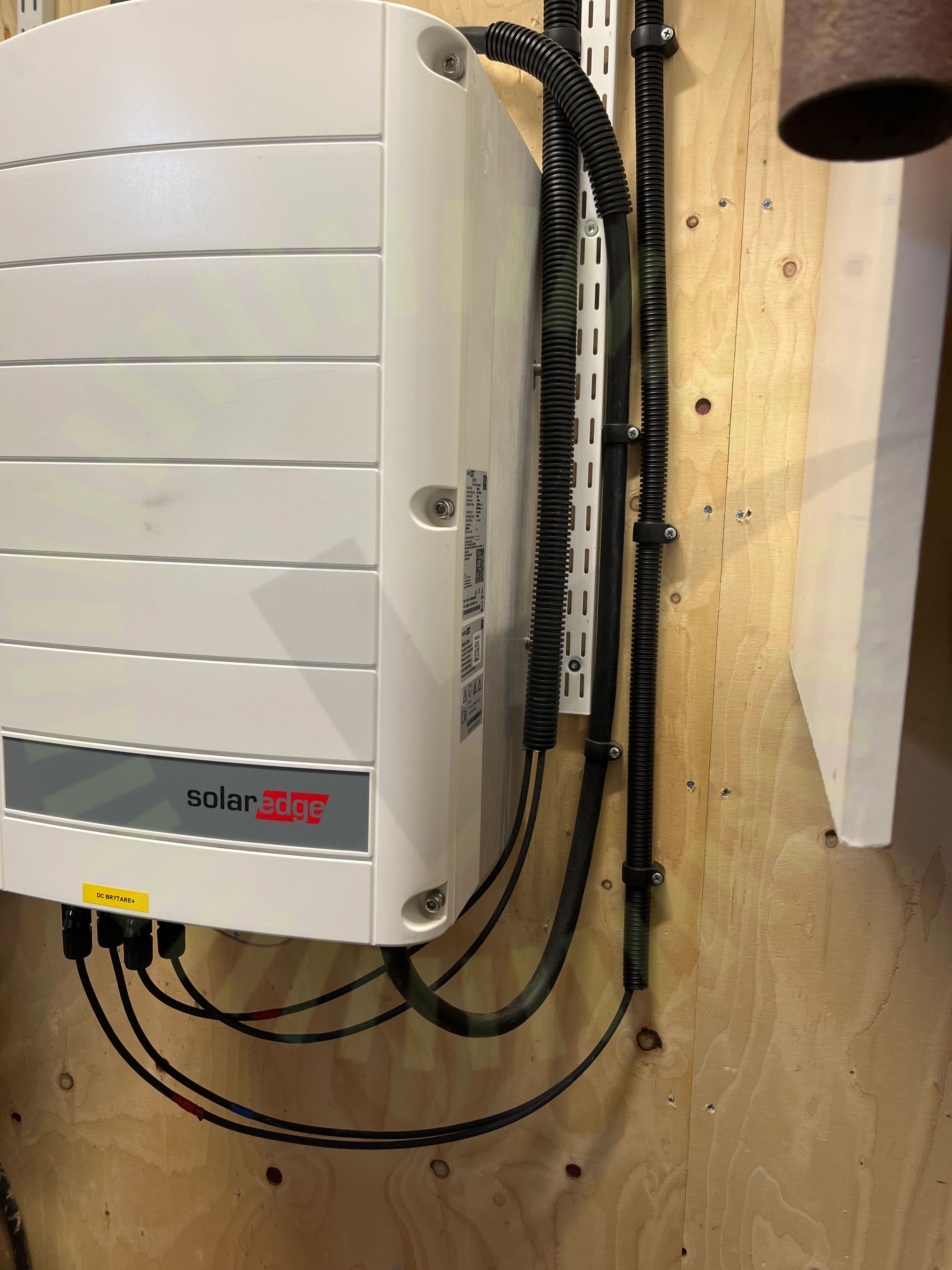

8.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så de har tillräckligt stöd.

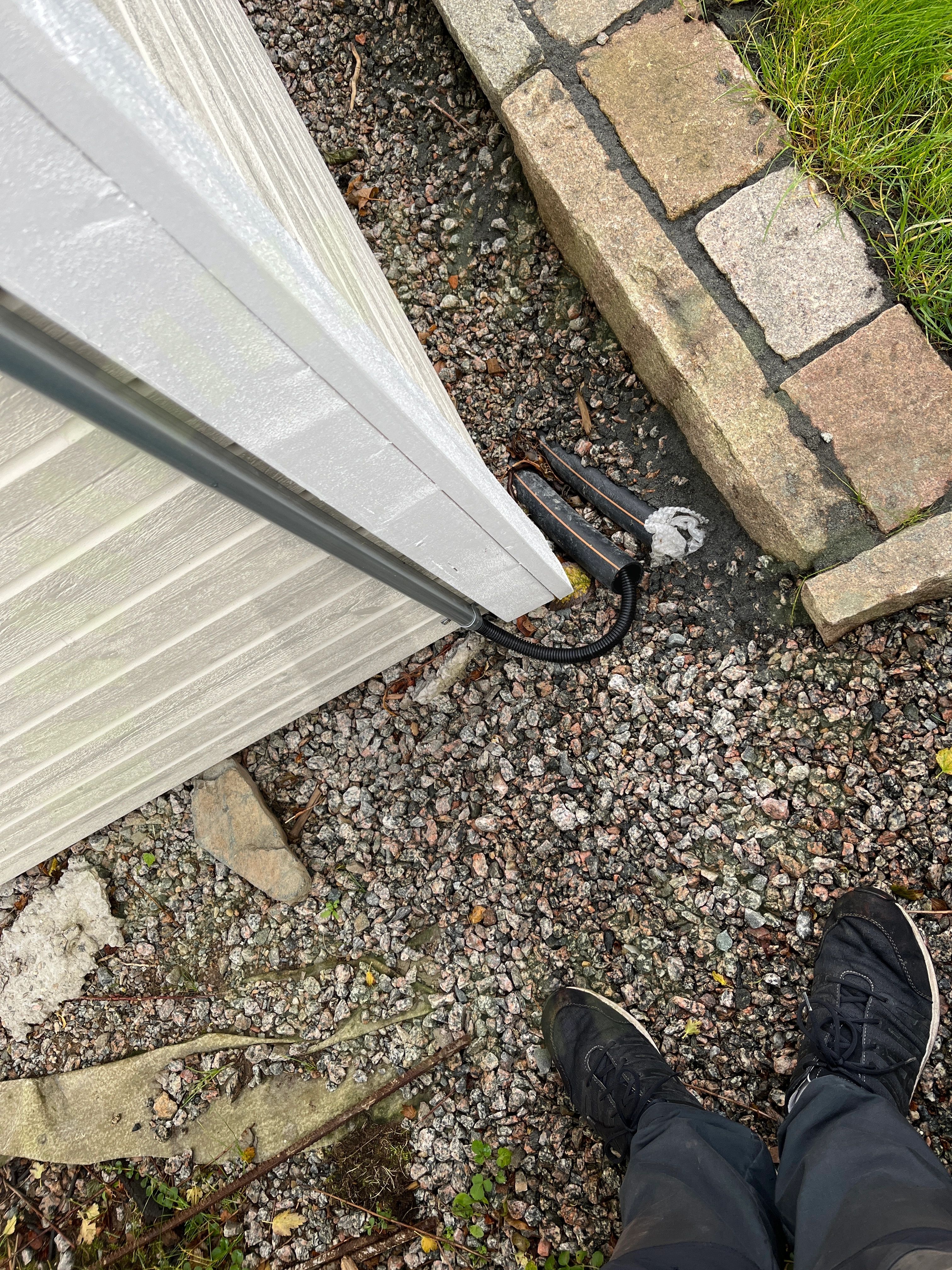

8.2 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

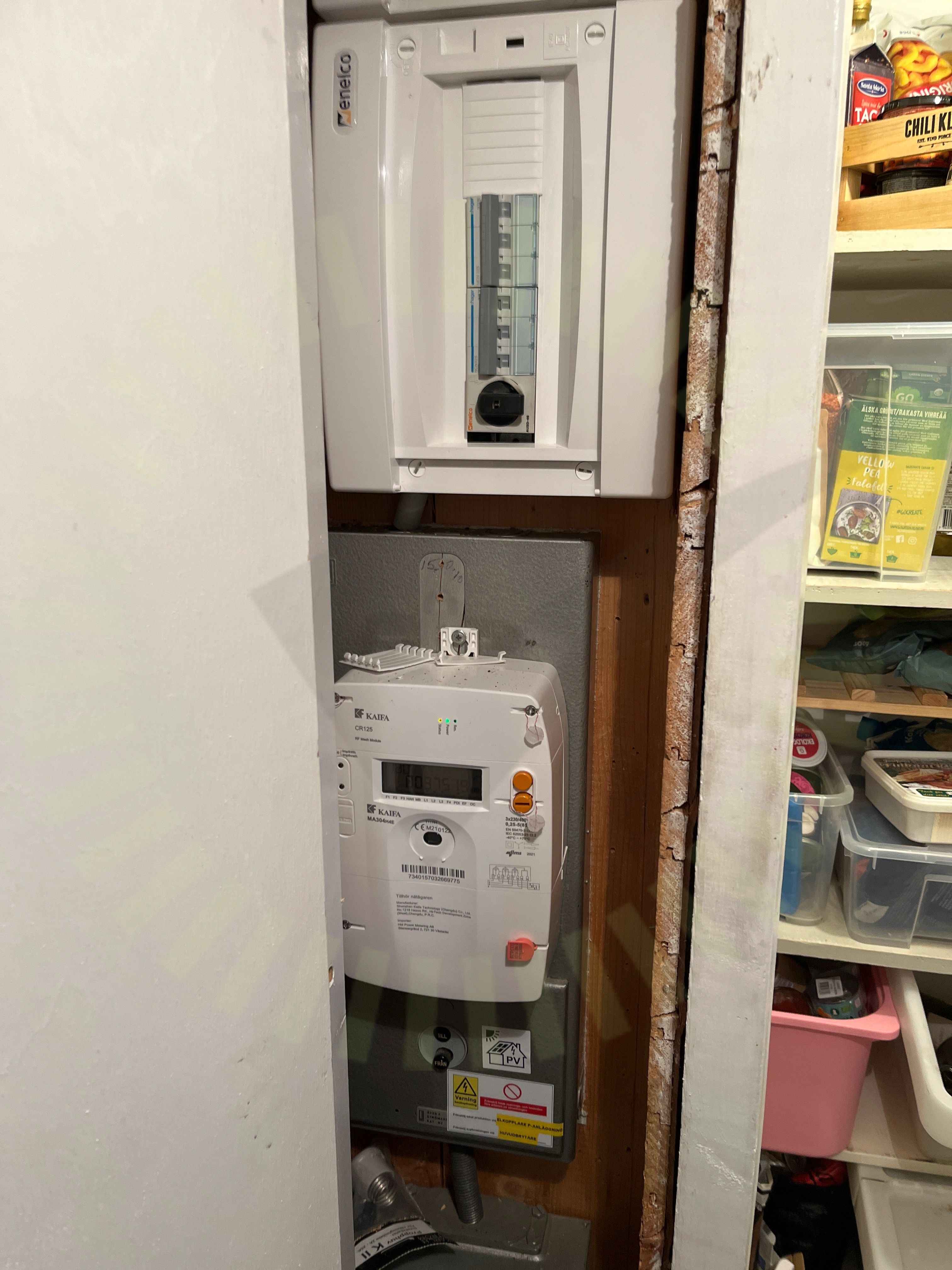

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Godkända kontrollpunkter

28/32

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/32

Strängdesign
