1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Annat system är monterat än vad som anges i offert.
Avtal
Besiktningsrapport
7.1
Installation genom
Solsystem Sverige AB
Datum
18 juli 2023
Ort
Halmstad, Hallands län
76% godkända24% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemNovotegra: Tile Roof
VäxelriktareSAJ: R5 3-20K-T2
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Godkända kontrollpunkter
2/4Ansluten elsäkerhetsverketSträngschema
Panntak, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
5/16

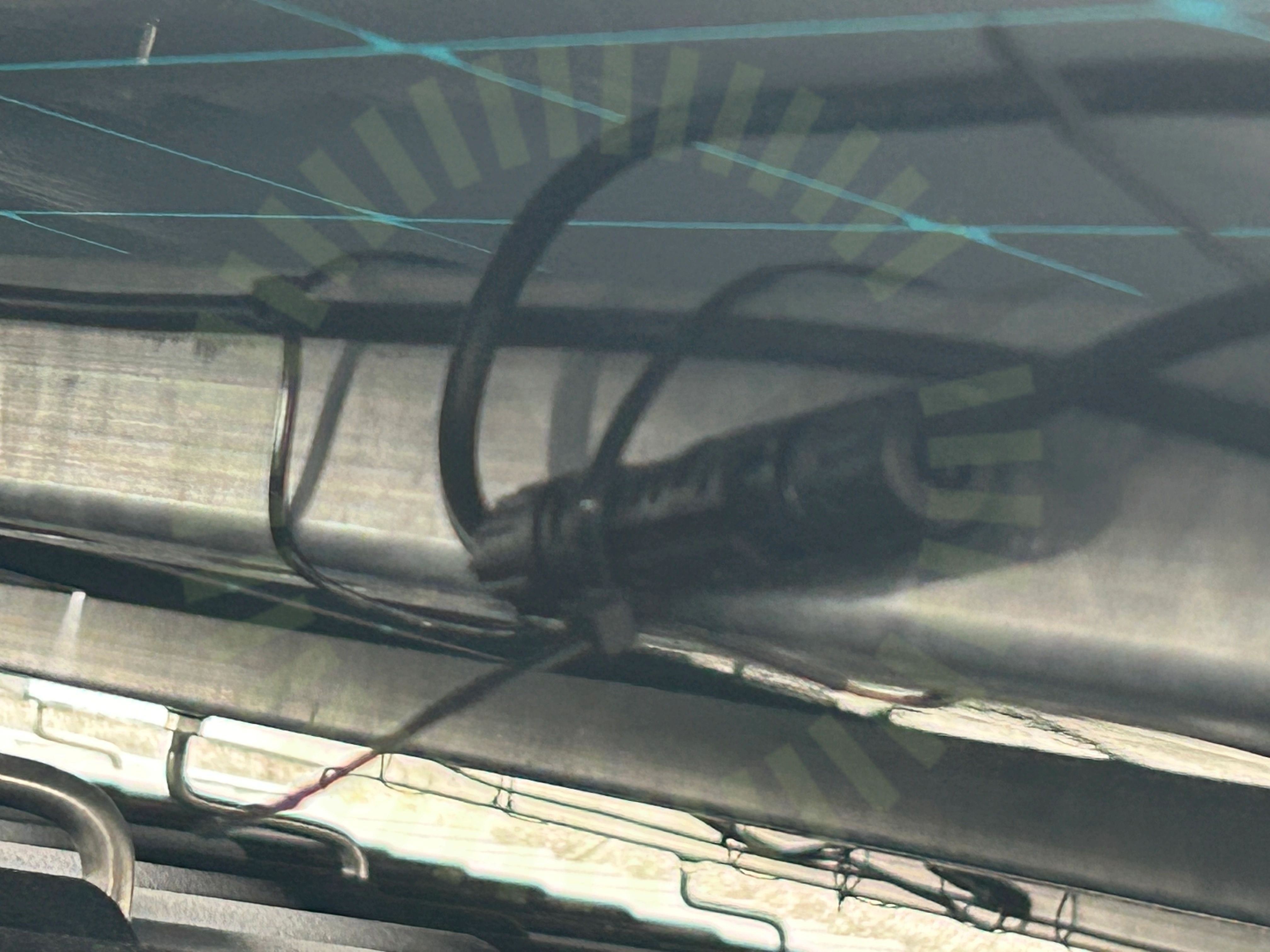

2.1 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

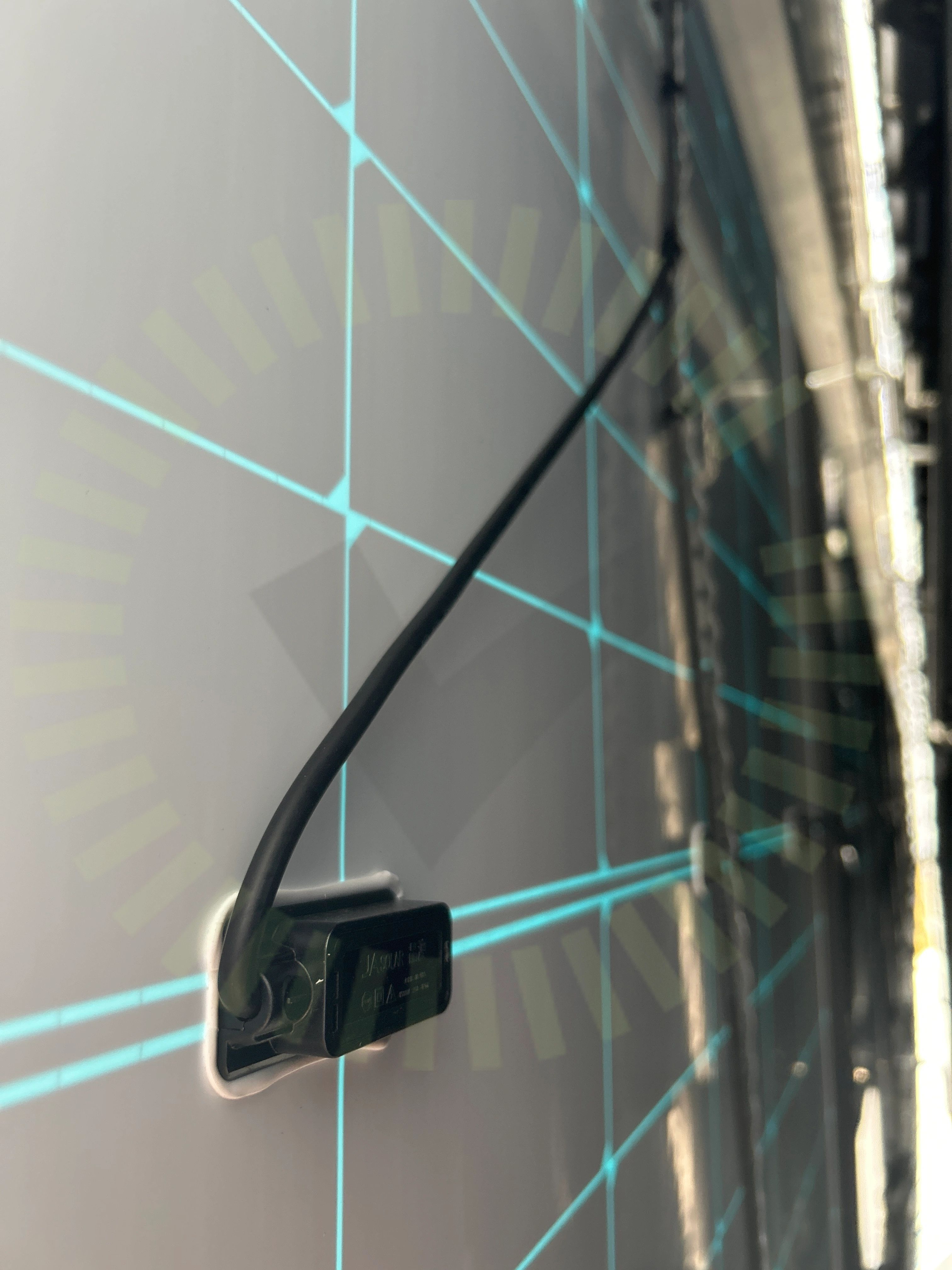

2.2 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
2.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
2.4 Punktbelastning
Inte godkändPanelernas framsida har utsatts för punktbelastning. Kund har tagit bild vid montage.

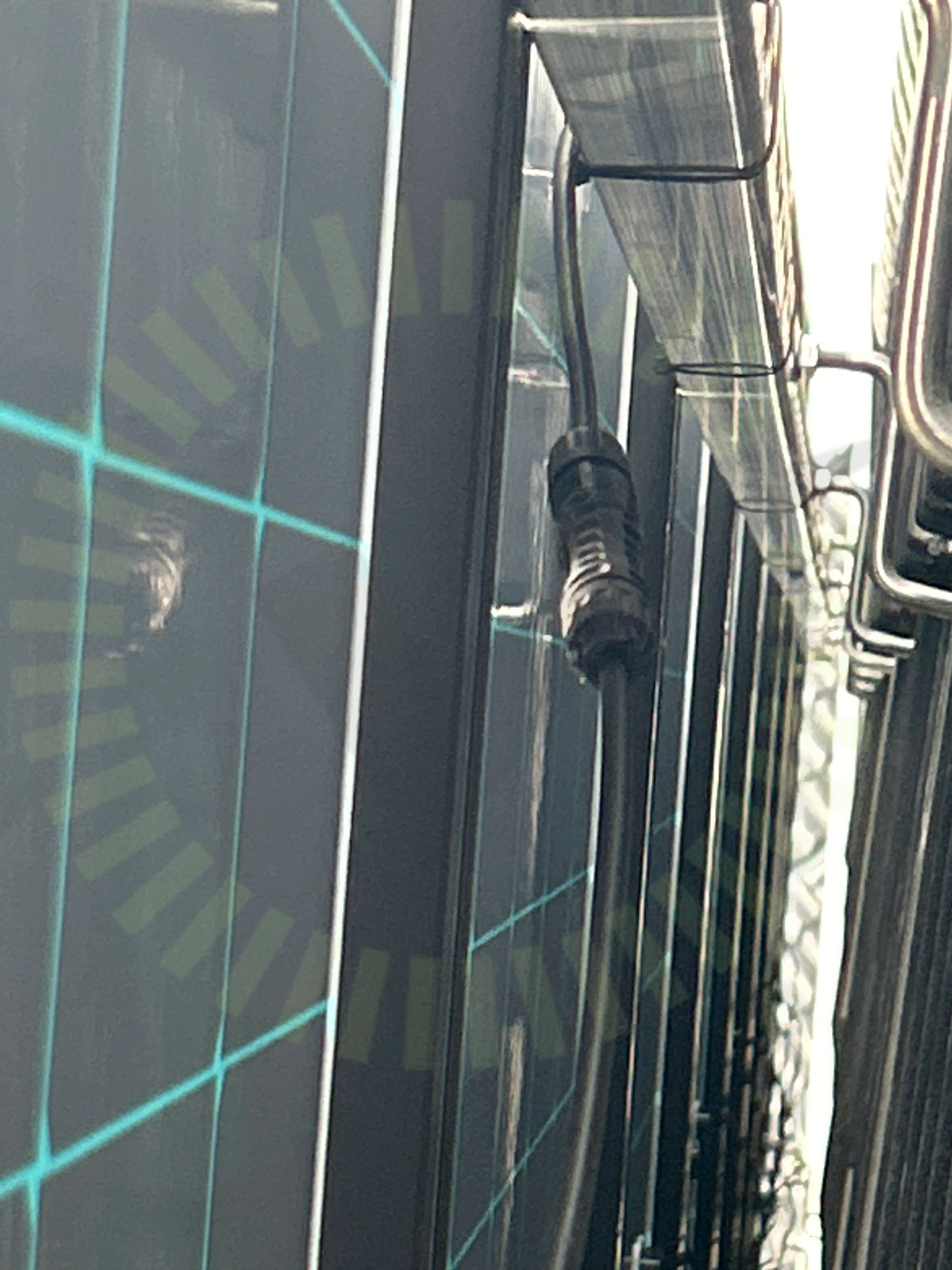

2.5 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
9/16Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
2/16Förbindelse av kontakterSträngförläggning
Panntak, Novotegra: Tile Roof
Anmärkningar
5/19
3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
3.2 Infästning i tak
Inte godkändSkruvar har missat takstol på flera ställen. Kontrollerat även utifrån att fler skruvar inte använts än vad som syns från insidan.
3.3 Skenornas överhäng
Inte godkändLastberäkning saknas. Överhäng skena från sista krok är rimligt. Underlag att jämföra mot saknas
Tillverkarens anvisningar
3.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar
3.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Infästning utförd i varje takstol. Underlag att kontrollera mot är inte tillgängligt.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
14/19Avstånd underliggande takpannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPanelbreddPlaceringSkadorSkenornas skarvTakgenomföringTaklutningUrspårningVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
1/5

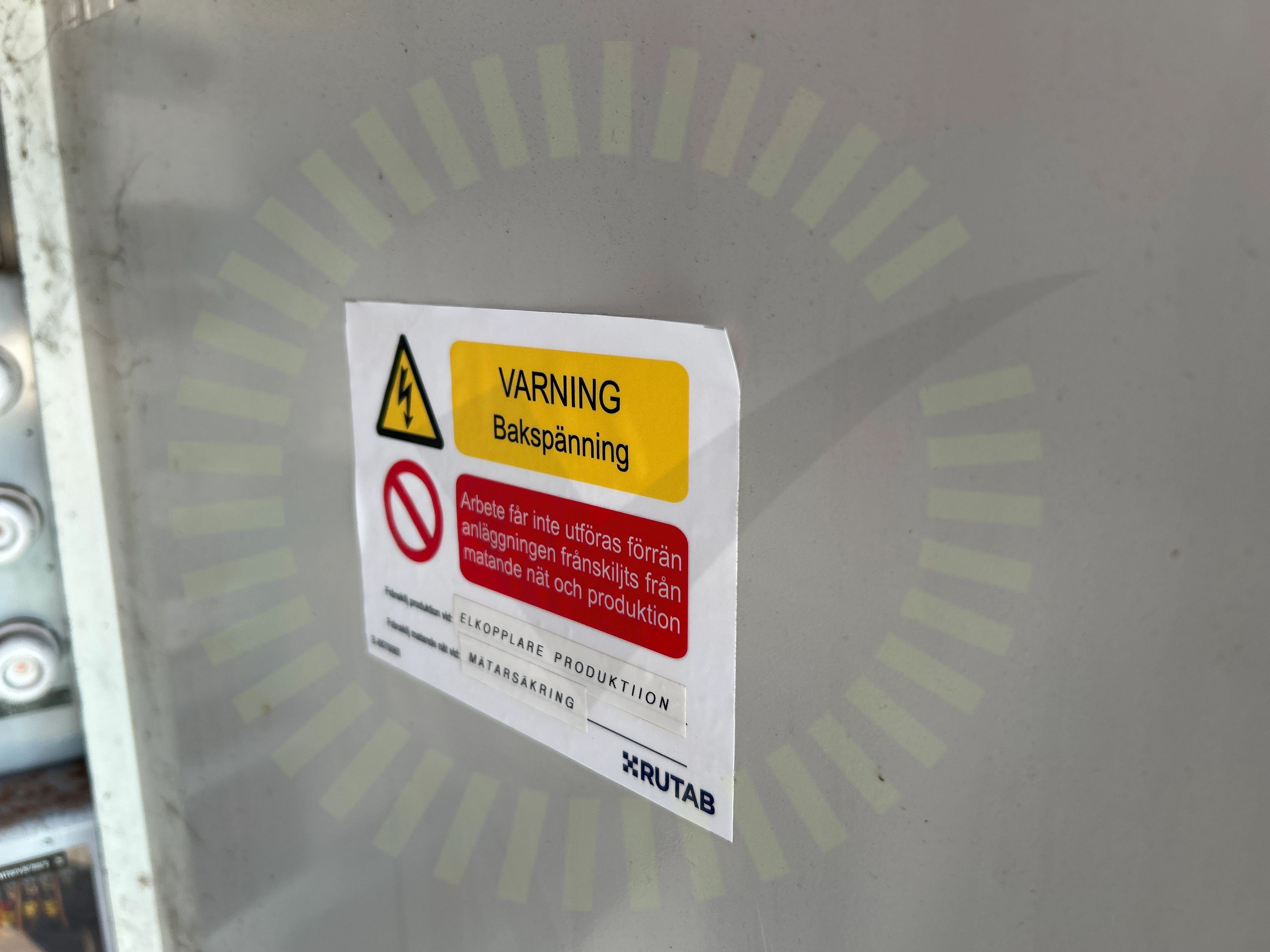

4.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
7/33
5.1 AC Böjradie
Inte godkändKabelns böjradie har deformerat kabeln.

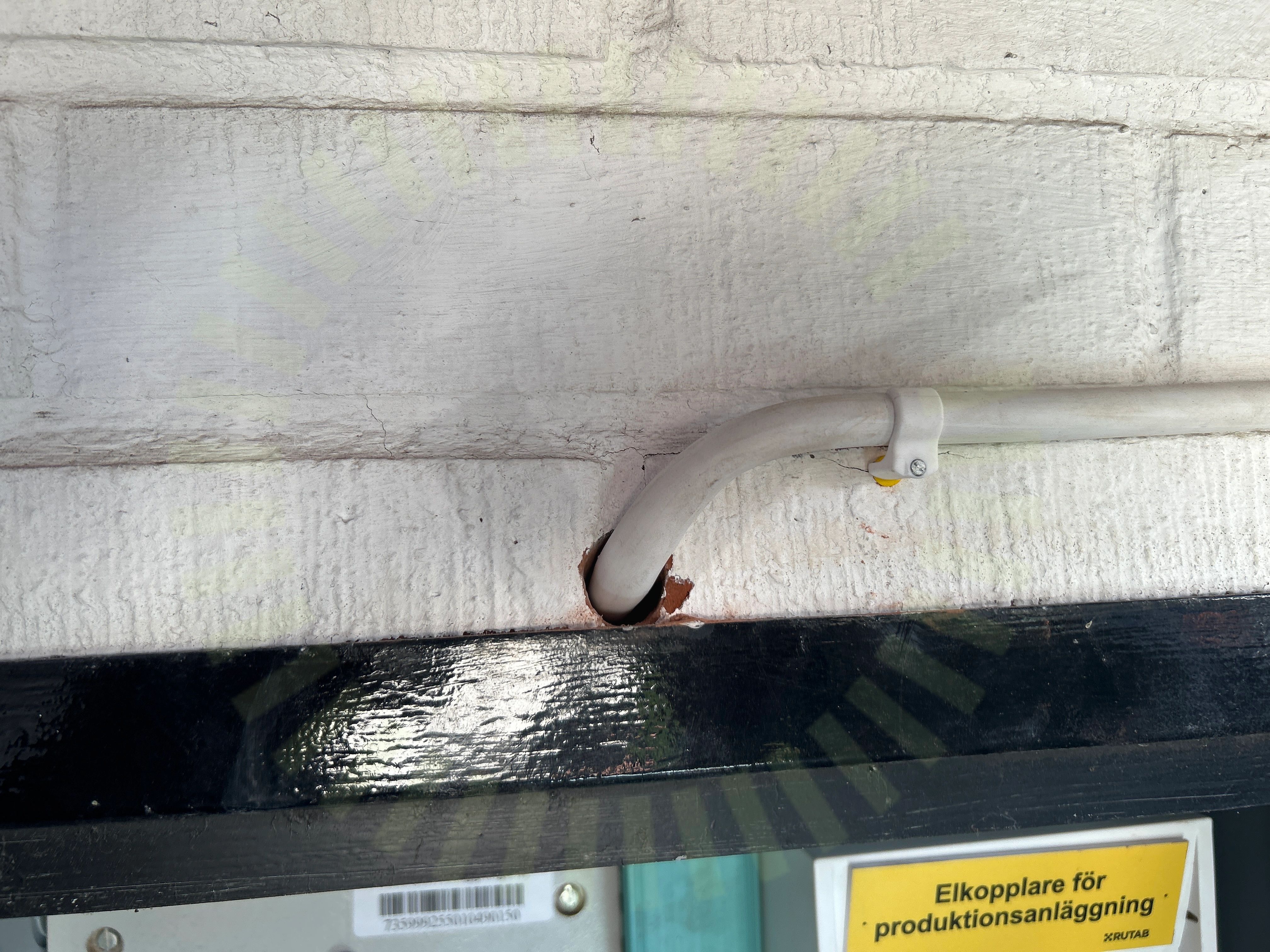

5.2 Genomföringar
Inte godkändGenomföring inte tätad.
5.3 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
User Manual SAJ Solar Inverter, Sida 21

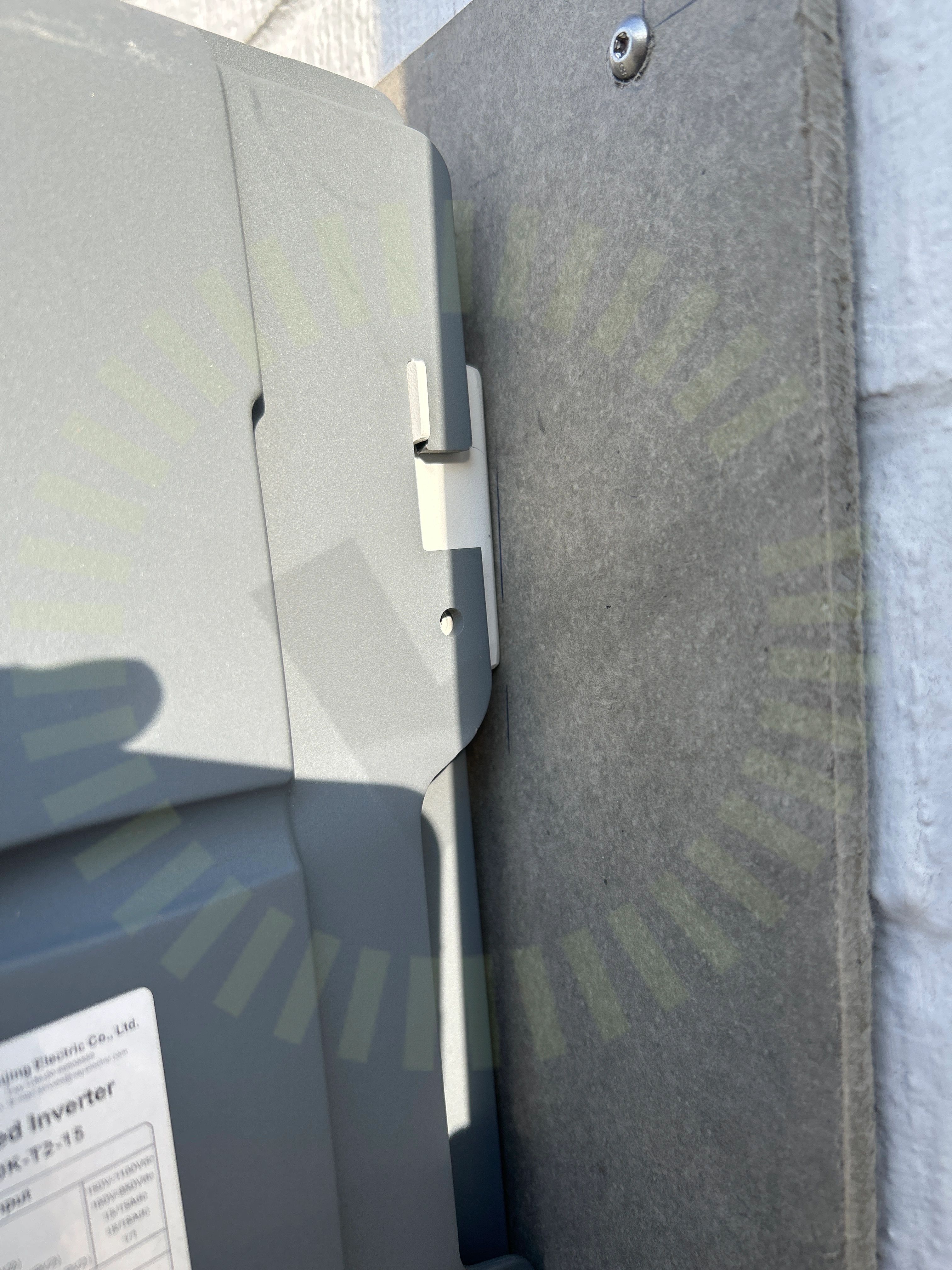

5.4 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Går att lyfta av väggen.
User Manual SAJ Solar Inverter, Sida 27

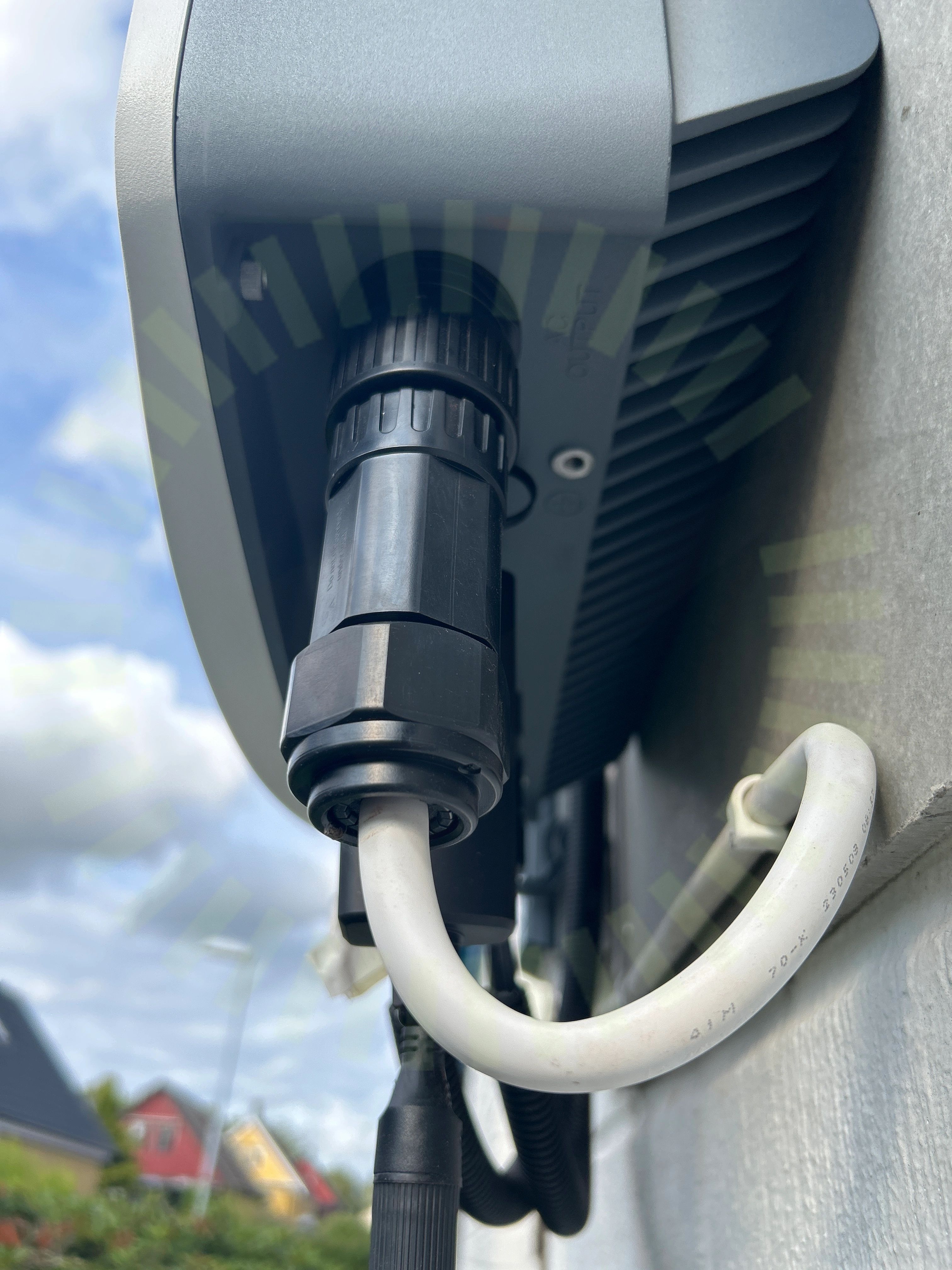

5.5 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
User Manual SAJ Solar Inverter, Sida 32
5.6 Skarp kant
Inte godkändKablage ligger mot skarp kant. Mantel har synliga skador.
5.7 Väderbeständigt material
Inte godkändKlammer är ej väderbeständig.
Godkända kontrollpunkter
26/33AC Anslutning VäxelriktareAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringKabeldimensioneringPlaceringFörskruvningLedare anslutnaLikspänningskomponenterMax total effektMärkningStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäxelriktarens IP klassning
