Besiktningsrapport
9.2
Installation genom
1KOMMA5°
Datum
27 februari 2024
Ort
Vendelsö, Stockholms län
Skadat kablage
AC Kablage förläggning
Kablagets böjradie
Skarp kant
91% godkända
9% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
15/15
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
5/36

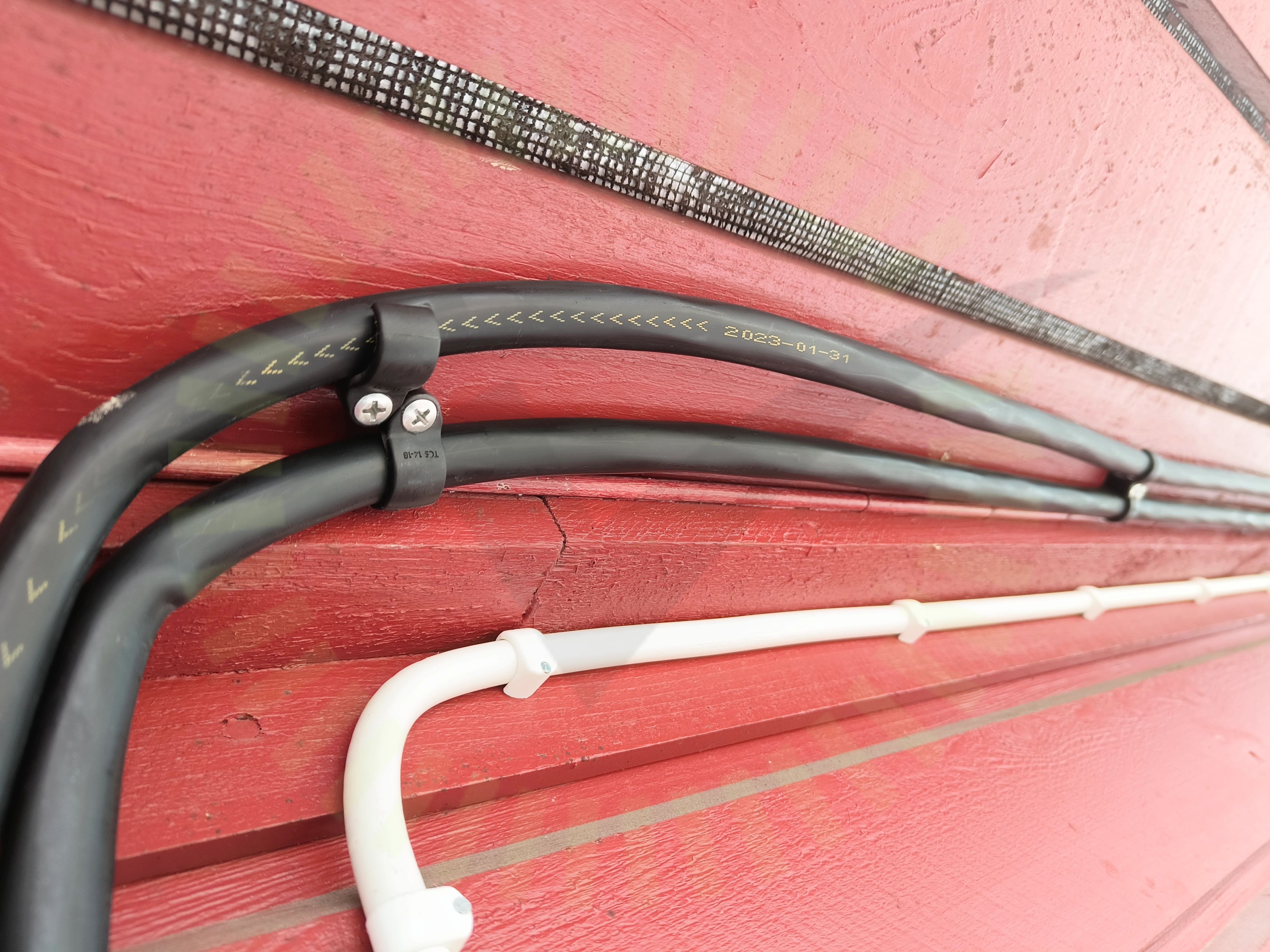

3.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum samt att klammer på den övre kabeln inte håller fast om kabel korrekt.
SS 436 40 00 (522.8.4)
3.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

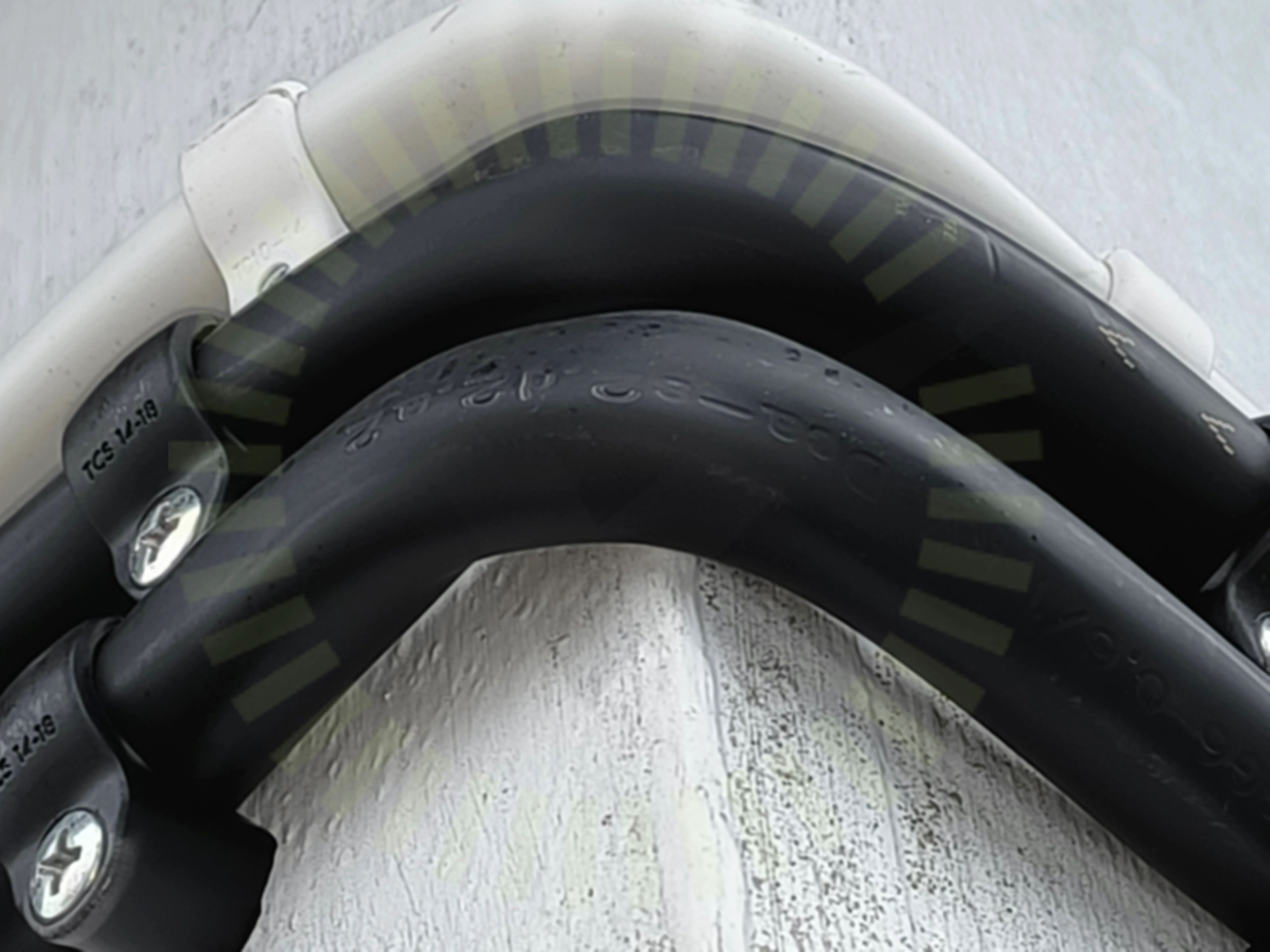

3.3 Kablagets böjradie
Inte godkänd
Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)

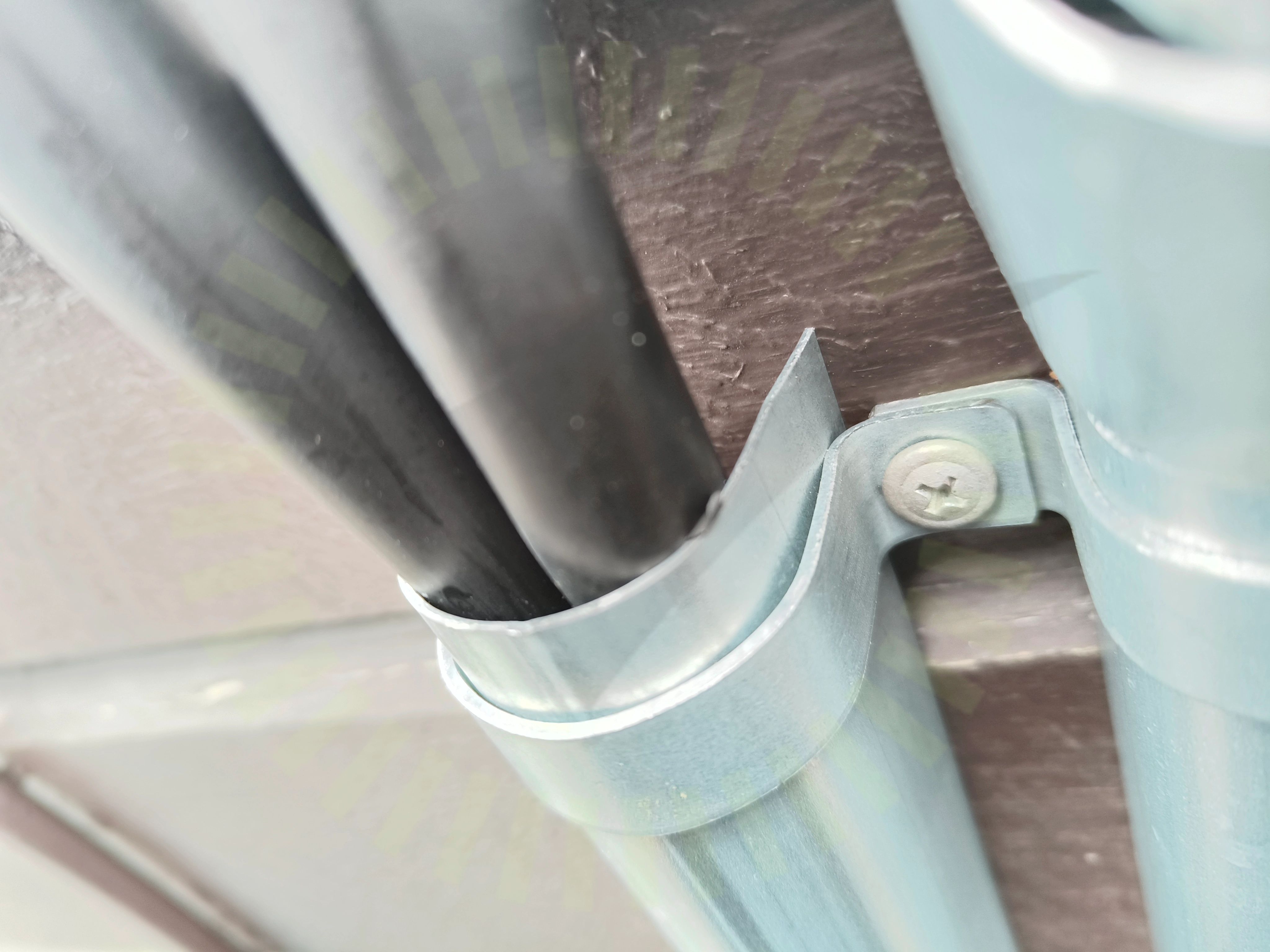

3.4 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant. Detta gäller både i garage och på fasad.
3.5 Skadat kablage
Inte godkänd
Mantel på kablage skadat.
Godkända kontrollpunkter
30/36
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Strängdesign
