1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.4
Installation genom
1KOMMA5°
Datum
27 februari 2024
Ort
Vendelsö, Stockholms län
93% godkända8% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/41.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

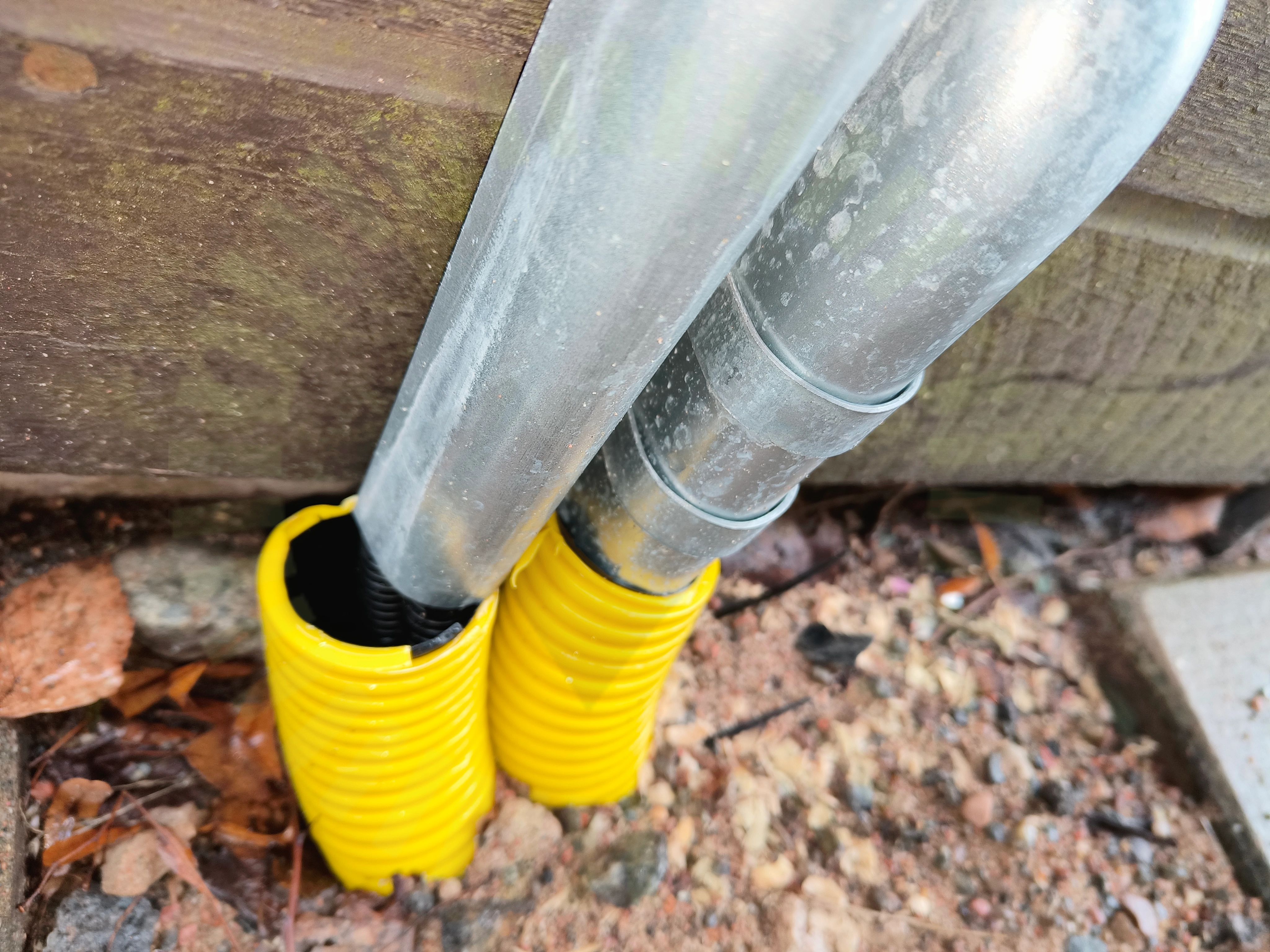

1.3 Tätning markrör
Inte godkändMarkrör mellan garage och huvudbyggnad är inte tätat. Vatten, grus och dylikt riskerar att komma in i röret.
Godkända kontrollpunkter
1/4Avtal
Batteri
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Godkända kontrollpunkter
18/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
1/17
6.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas vid flertalet skenskarvar.
MA5101 Sid 1 (1) | Version 4 - 221219
Godkända kontrollpunkter
15/17DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/17Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/36
9.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum samt att klammer på den övre kabeln inte håller fast om kabel korrekt.
SS 436 40 00 (522.8.4)
9.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
9.3 Kablagets böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
9.4 Skarp kant
Inte godkändKablage ligger mot skarp kant. Detta gäller både i garage och på fasad.
9.5 Skadat kablage
Inte godkändMantel på kablage skadat.
Godkända kontrollpunkter
30/36AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
