Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

E.ON

Datum

16 juni 2023

Ort

Simrishamn , Skåne län
Anslutning
Placering Skena
DC kabel förläggning
82% godkända18% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemRenusol: MS+
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/6
Anslutning

2.1 Anslutning

Inte godkänd

Kablar för långt uppskalade samt kardeler på inkommande L2 spretar mycket vid anslutningspunkt.

Godkända kontrollpunkter

5/6
BöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16
Avstånd till yta

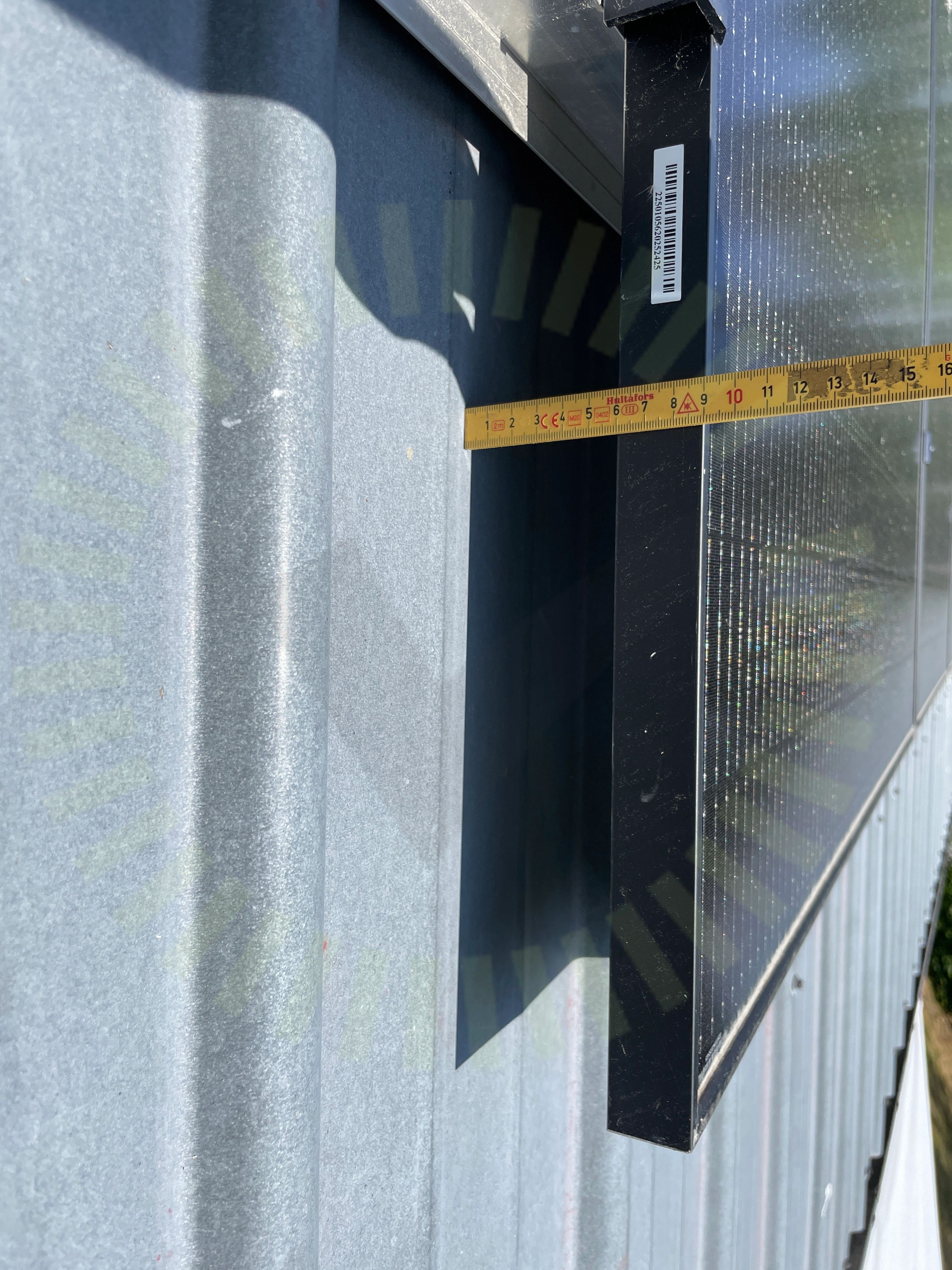

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

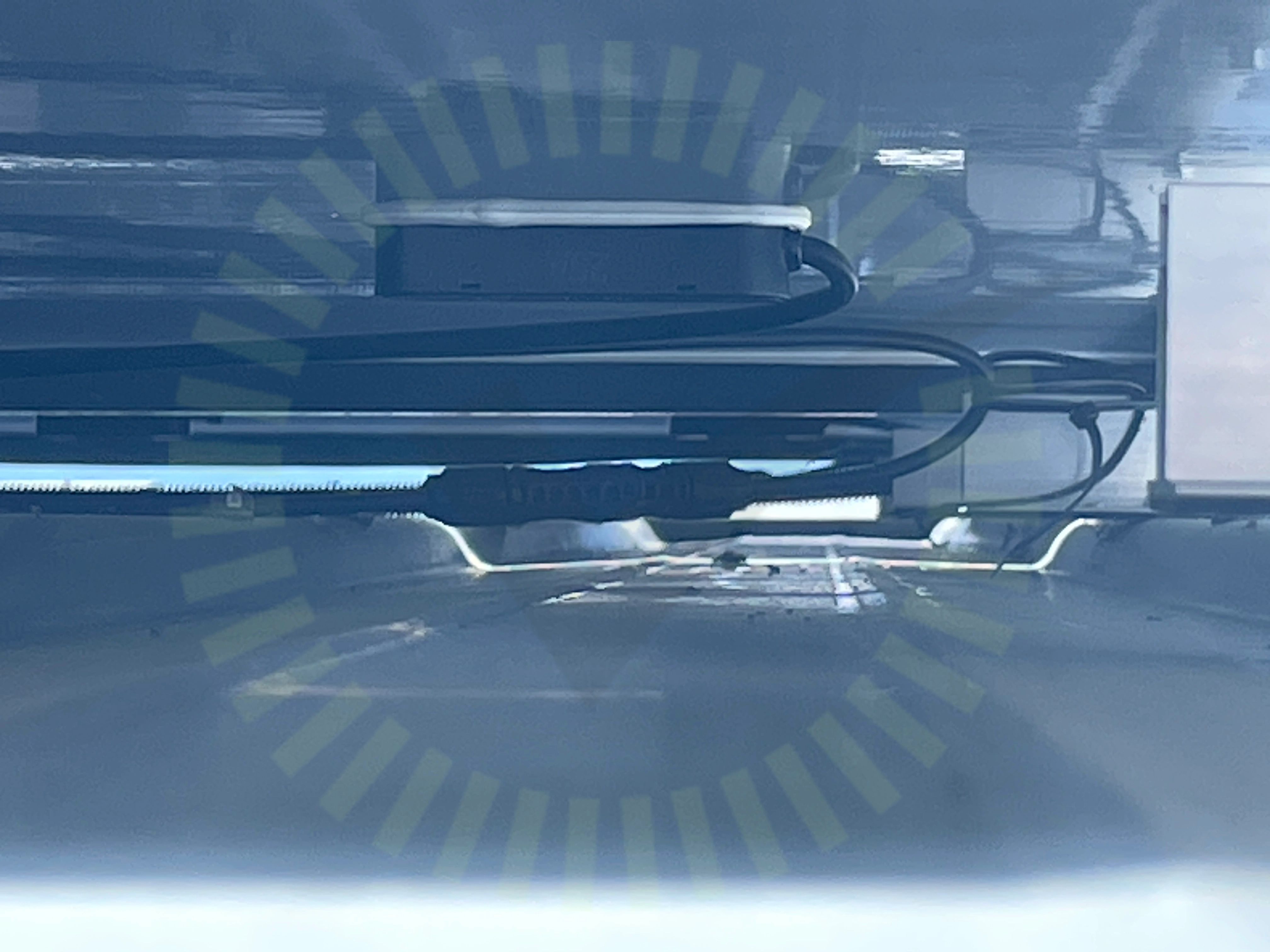

3.3 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften. Skapar stress på kontakt.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Renusol: MS+

Anmärkningar

8/18

4.1 Säkerhetsavstånd

Inte godkänd

Lastberäkning saknas för projektet.

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.2-s.3)
DC kabel förläggning

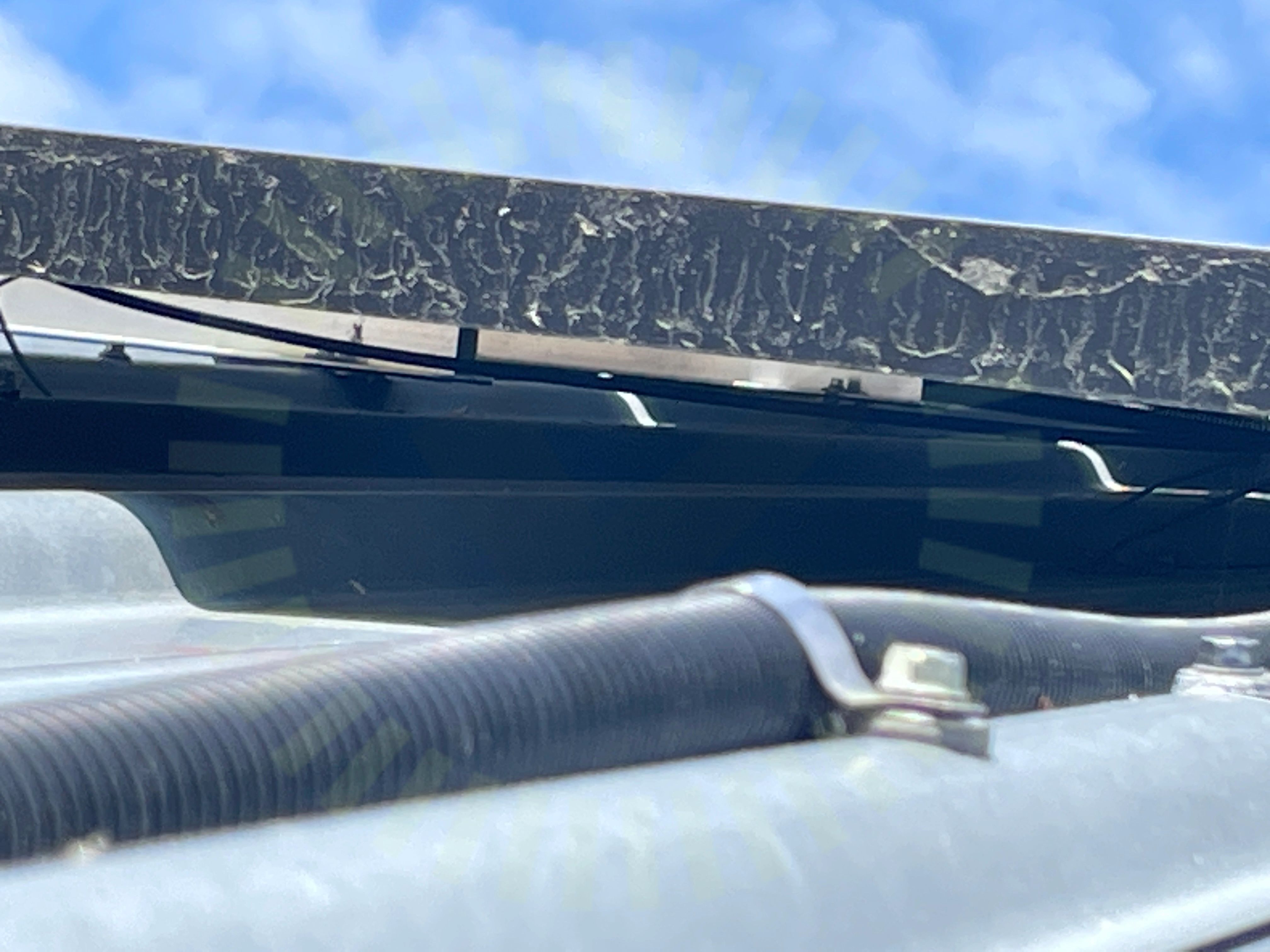

4.2 DC kabel förläggning

Inte godkänd

Slang för DC kablage ej uppfäst korrekt.

Infästning av kortskena

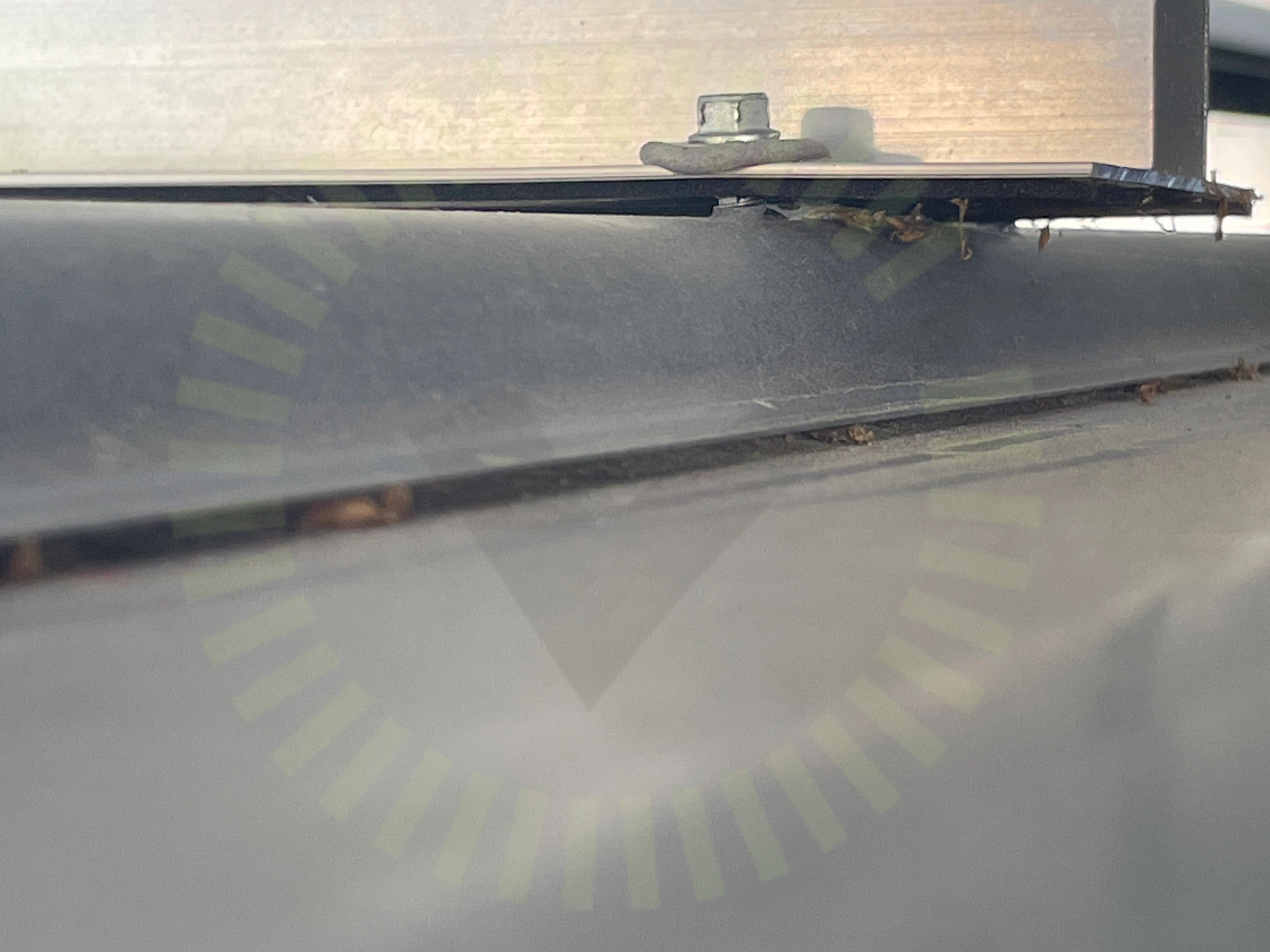

4.3 Infästning av kortskena

Inte godkänd

Kortskena ej infäst i taket korrekt, skruv ej helt nerskruvad och klämd plåtskruv under fästet.

4.4 Infästning

Inte godkänd

Lastberäkning saknas. Högst uppmätt mått mellan kortskena 1100mm

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.16)
Kabeluppfästning

4.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Placering Skena

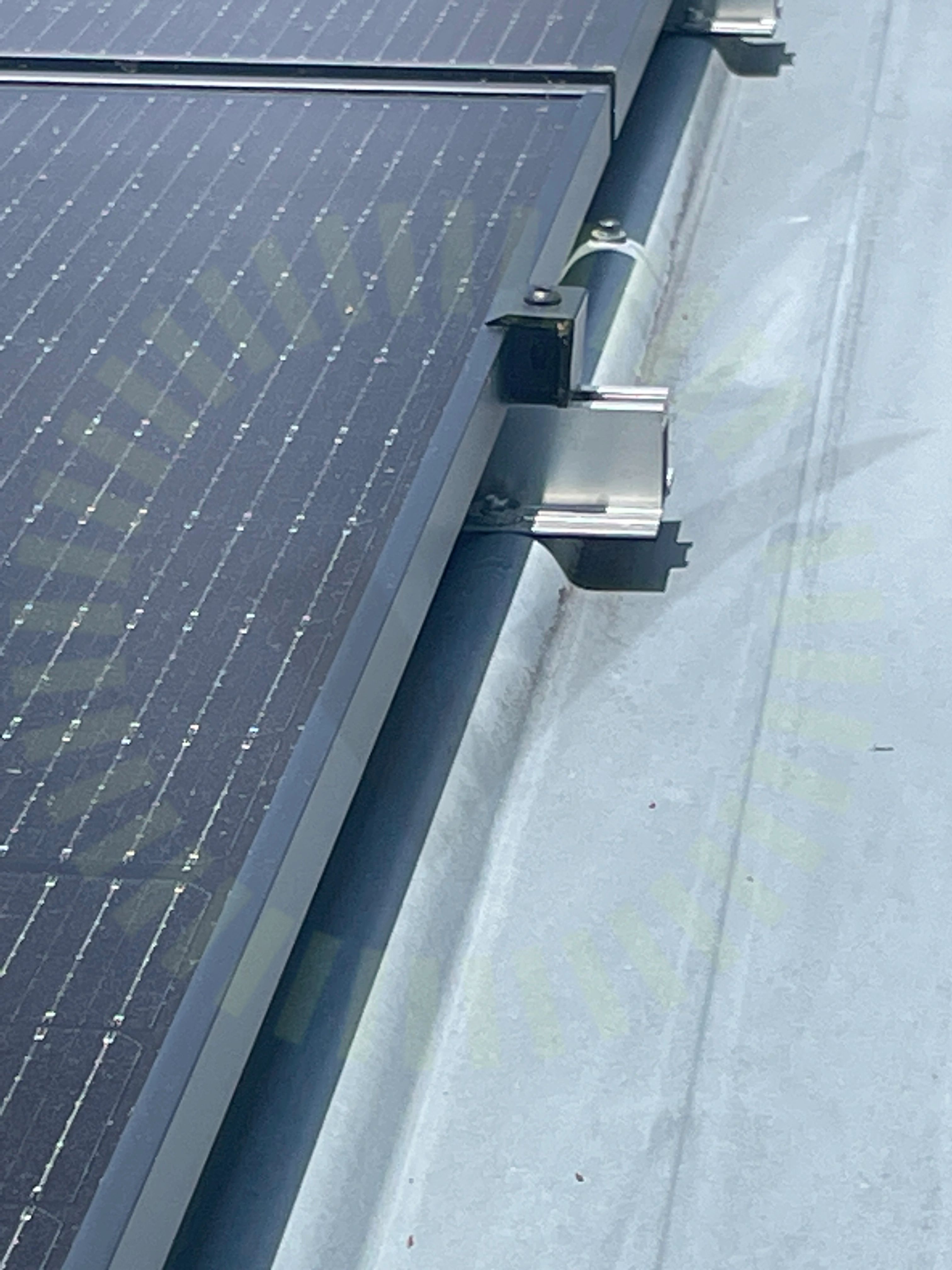

4.6 Placering Skena

Inte godkänd

Fästen är inte placerade enligt tillverkarens anvisningar.

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.10)
Sitter infästning korrekt på plåten?

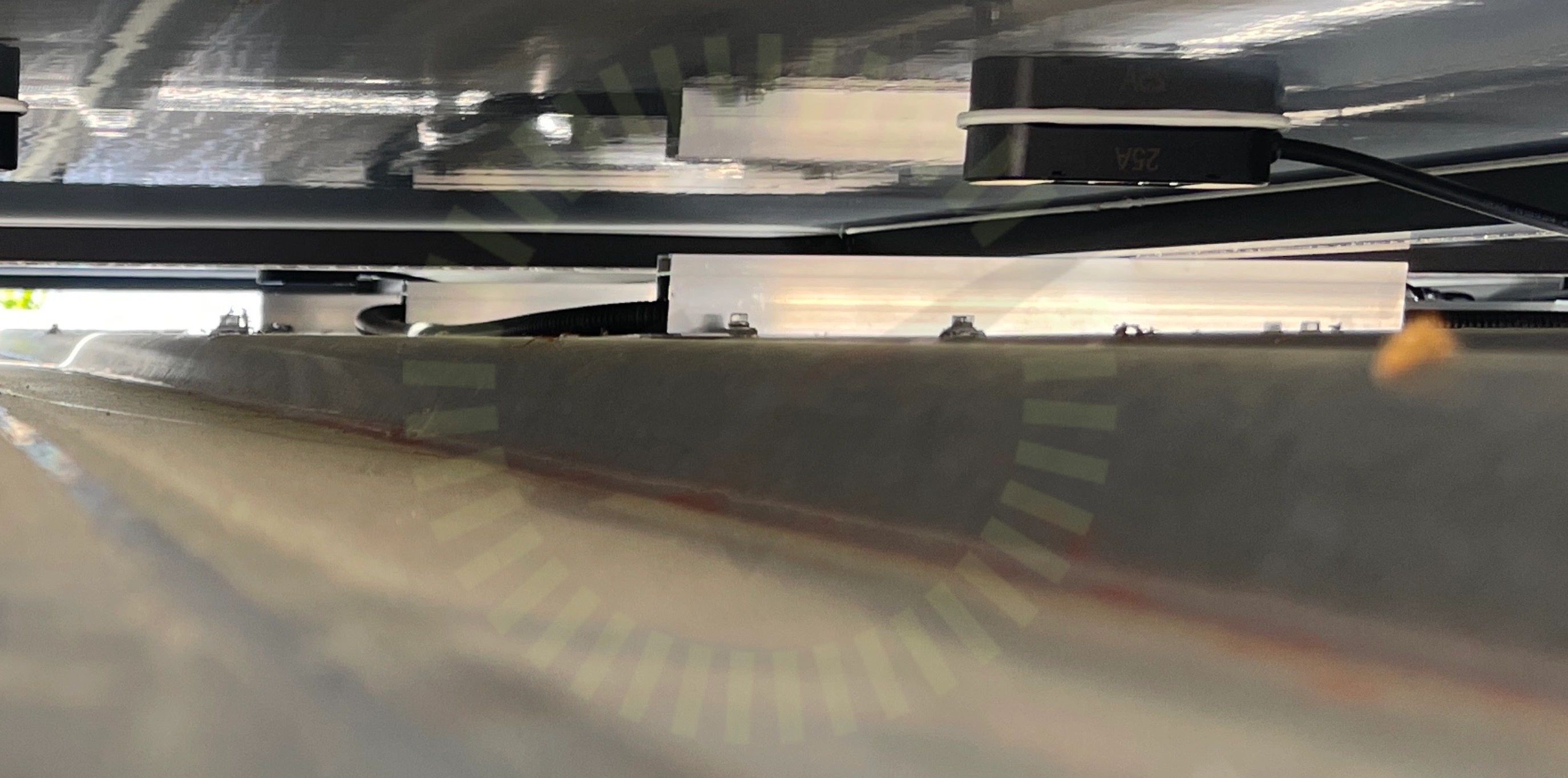

4.7 Sitter infästning korrekt på plåten?

Inte godkänd

Skenan ska ha minst 12 mm utstick från plåtens topp.

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/18
Främmande materialFöremål mellan skena och panelramMellanrumMittklämmorPanelbreddSkadorTaklutningTjocklekVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

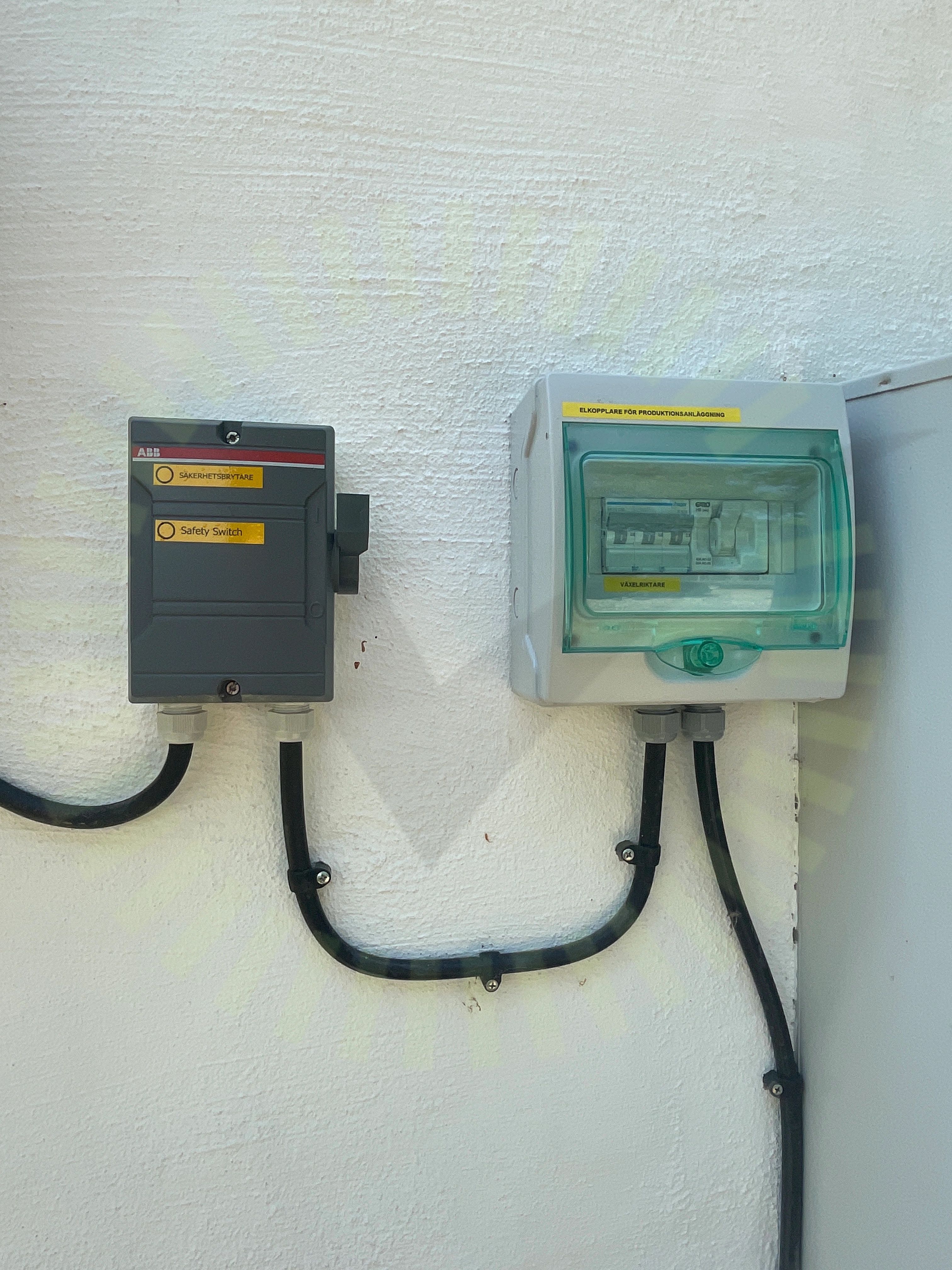

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare samt undercentral för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/35
Jordning av chassi

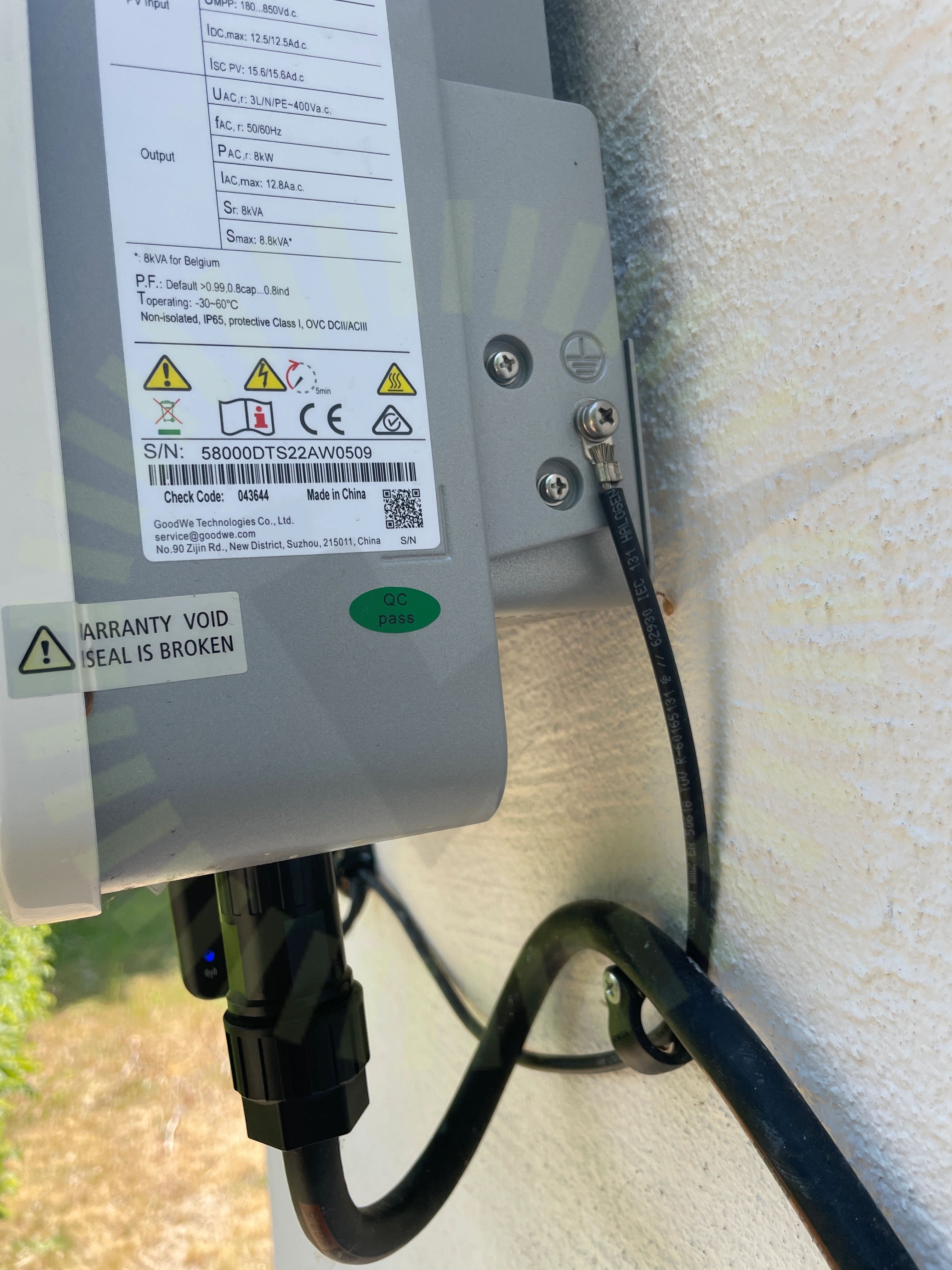

7.1 Jordning av chassi

Inte godkänd

PE kabel är inte korrekt färgmarkerad. Skall vara grön/gul.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Väderskydd

7.2 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

32/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
