Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

1KOMMA5°

Datum

2 februari 2024

Ort

Brantevik , Skåne län
Optimerare uppfästning.
Optimerare böjradie.
Takpannor
90% godkända10% ej godkända

Om installationen

PanelerSunTech: STPXXXS - B72/V
PanelerSunTech: STP(XXX)S - B60/Wnhb
OptimerareSolarEdge: P300-P505
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

4/5

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Optimerare böjradie.

1.3 Optimerare böjradie.

Inte godkänd

Utgångarna från optimerarna har för skarp böjradie vid fåtal ställen.

Optimerare uppfästning.

1.4 Optimerare uppfästning.

Inte godkänd

Flertalet optimerare är bristfälligt uppfästa under samtliga panelfält. Riskerar att skada funktion, person och egendom.

Godkända kontrollpunkter

1/5
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

2/28

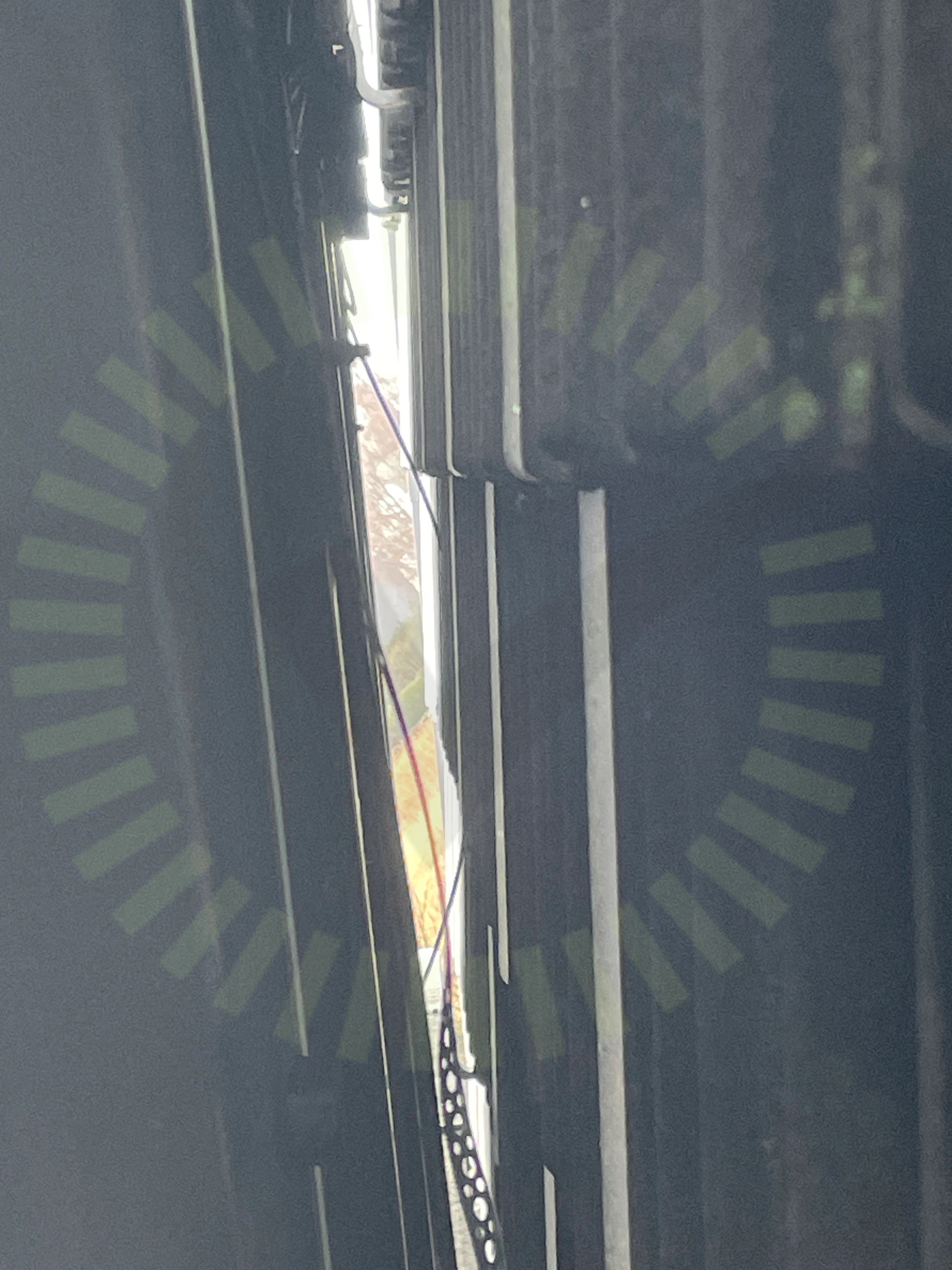

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Takpannor

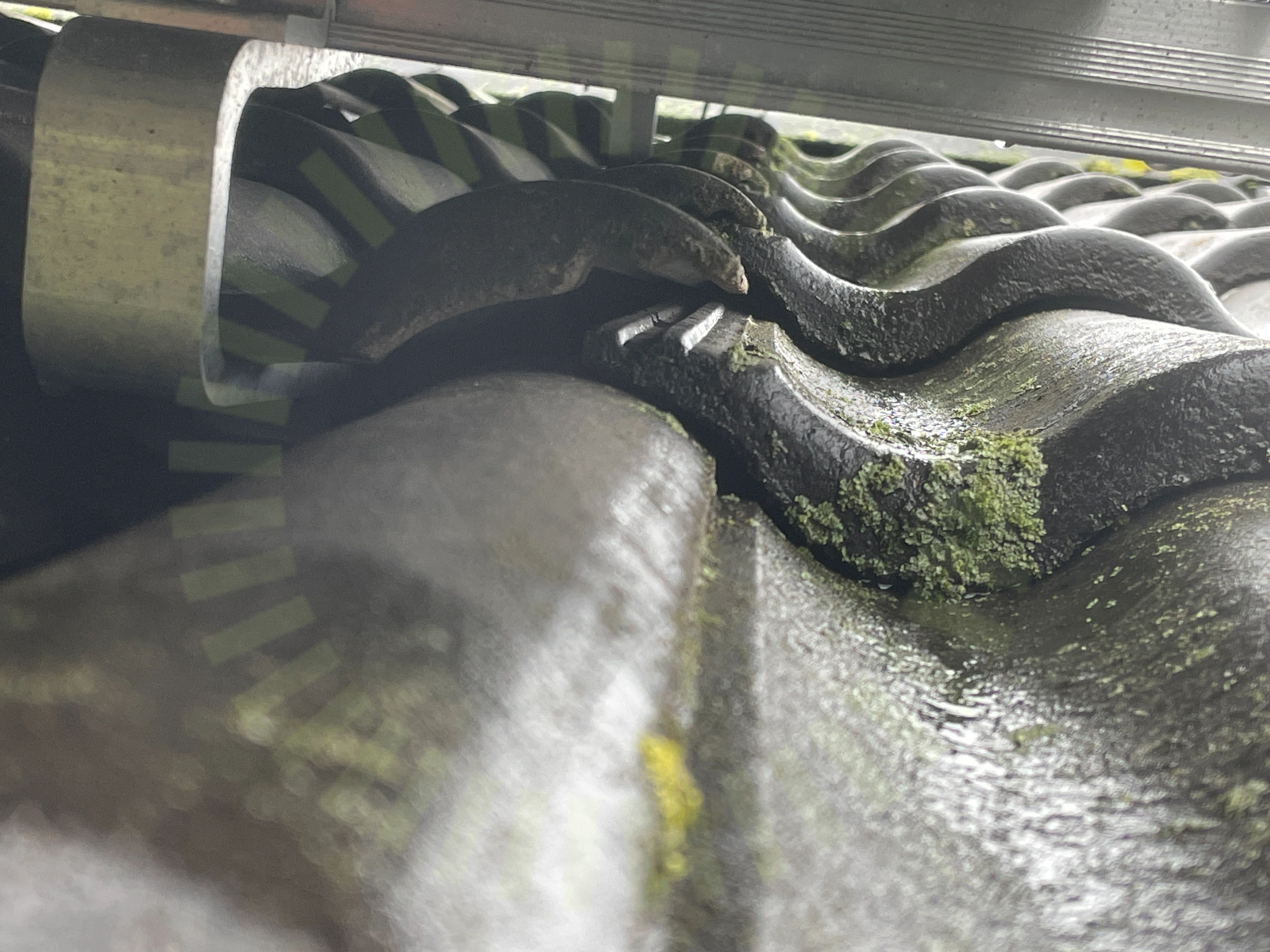

3.2 Takpannor

Inte godkänd

Takpannor glipar så att regn kan tränga sig in i underkonstruktionen.

Godkända kontrollpunkter

24/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/28
InfästningarTakstolsinfästning

Tak 1, SunTech: STP(XXX)S - B60/Wnhb

Godkända kontrollpunkter

1/1
Skugga

Tak 1, SunTech: STPXXXS - B72/V

Anmärkningar

2/16

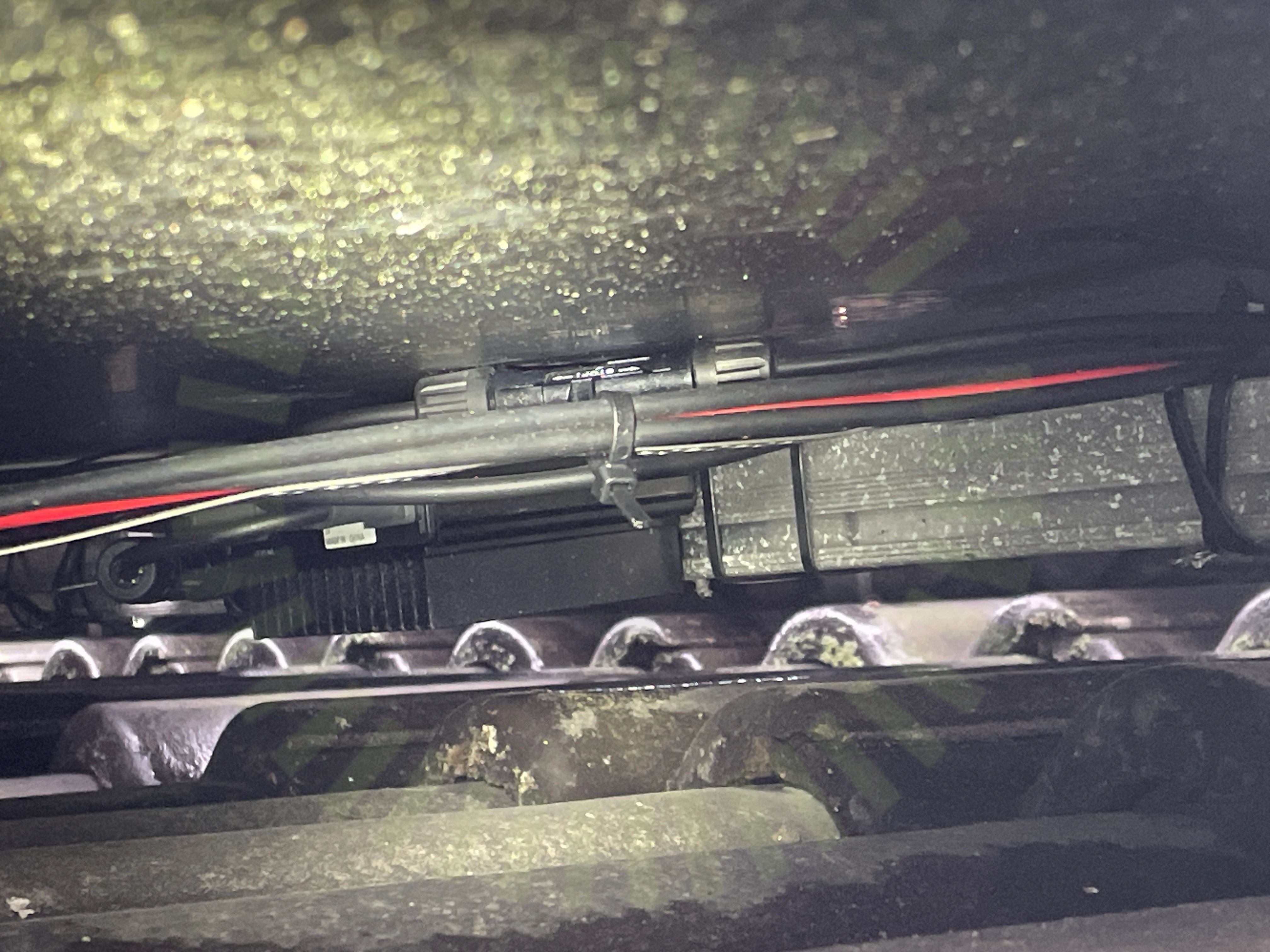

Föremål bakstycke

5.1 Föremål bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke vid flertalet ställen. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

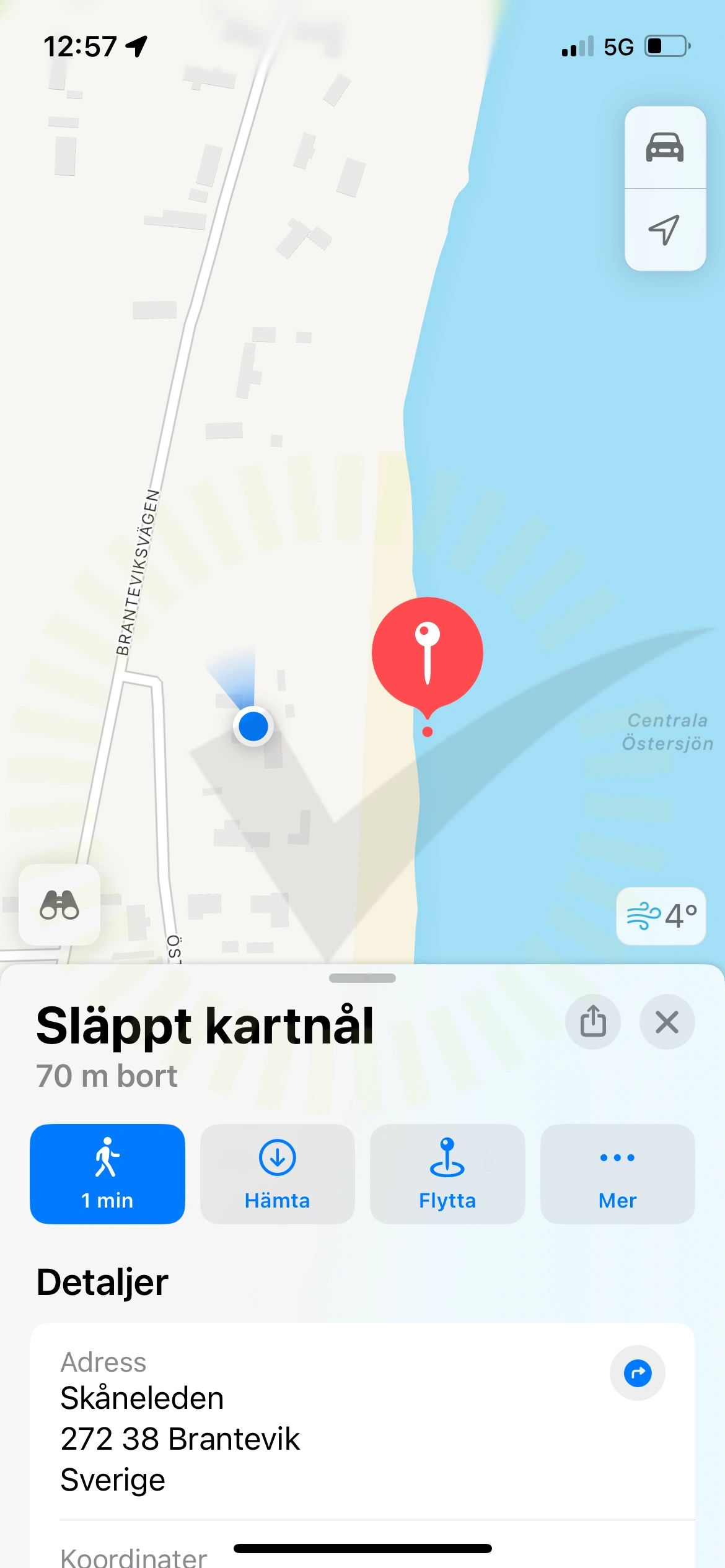

Placering nära hav

5.2 Placering nära hav

Inte godkänd

Samtliga paneler är placerade närmre havet än det tillåtna avståndet från leverantör.

Godkända kontrollpunkter

14/16
SkuggaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslådaLutningMellanrumPanelkablagets böjradiePunktbelastningSolpaneler: Fästen: PlaceringSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Godkända kontrollpunkter

27/28
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/28
Strängdesign
