Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellsproffsen

Datum

19 mars 2024

Ort

Bromma, Stockholms län
Takkrokarnas CC
DC Kontakter
Jordning av chassi
90% godkända10% ej godkända

Om installationen

PanelerEurener MEVP 120 HALF-CUT 375/380 Wp
OptimerareHuawei: SUN2000-450W-P
MontagesystemVan Der Valk: Strongline roof hook
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
Solcellsproffsen

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Anläggningen har under sitt första år i bruk producerat ca 28,5% mindre än beräknad produktion.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Eurener MEVP 120 HALF-CUT 375/380 Wp

Anmärkningar

2/14
Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.
Panelkablaget böjradie

2.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/14
Förbindelse av kontakter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/39
DC Kontakter

4.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Jordning av chassi

4.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. Kabeln i bild kommer från batteriet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Varning för likspänning

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/39
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/39
Dubbel matningGenomföringar

Huawei: SUN2000-450W-P

Anmärkningar

3/9

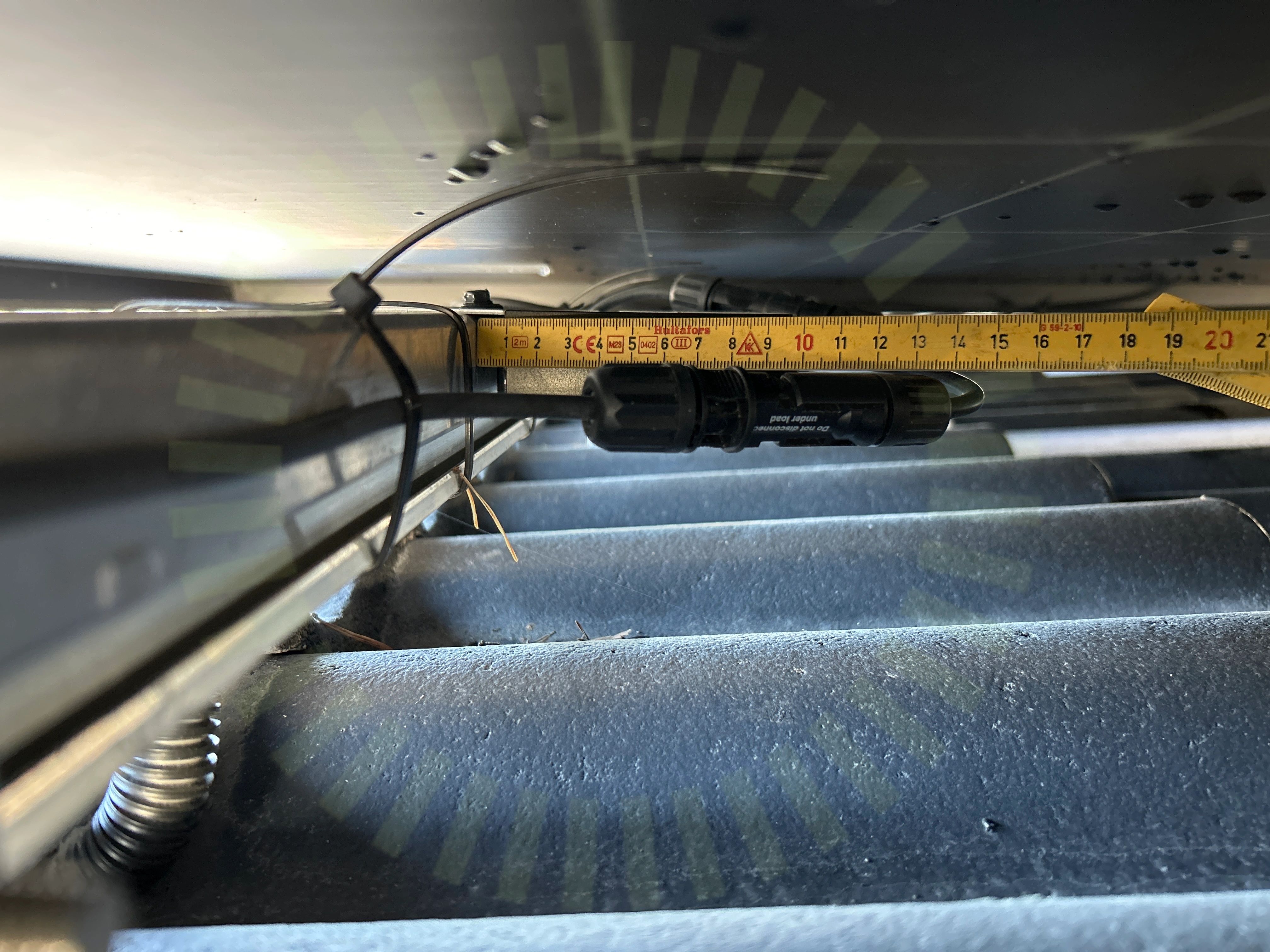

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Optimerare är inte installerade enligt tillverkarens anvisningar.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 27
DC Kontakter

5.2 DC Kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 25

5.3 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar korrekt värde för optimerad sträng.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

6/9
Antal optimerareAvstånd till växelriktareDragavlastadeFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M1

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/22

7.1 Snö- och Vindlastberäkning

Inte godkänd

Panelernas layout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar
Takgenomföring

7.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/22
Infästning utanför takstolTakstolsinfästning

Van Der Valk: Strongline roof hook

Anmärkningar

3/21

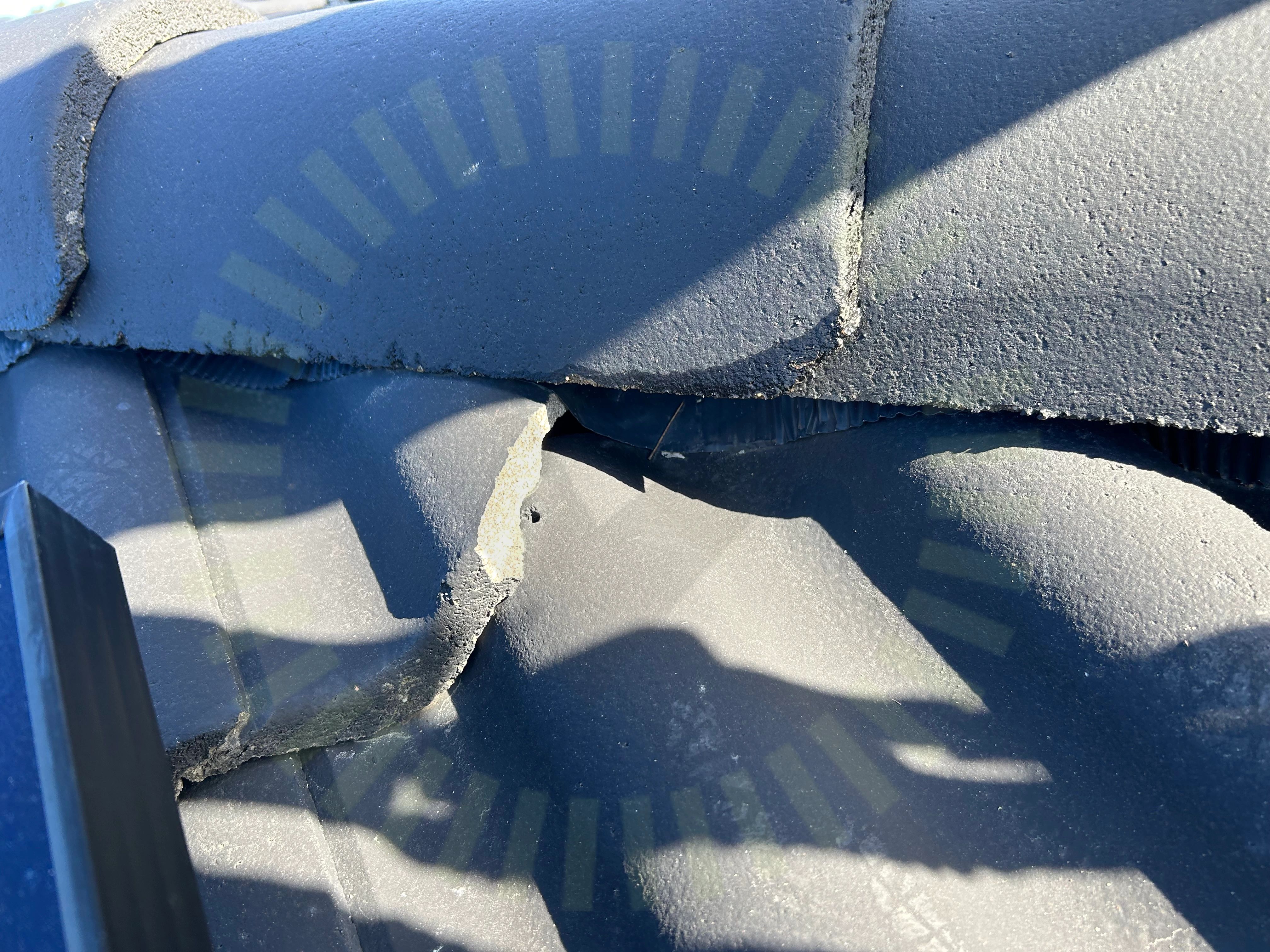

Skador

8.1 Skador

Inte godkänd

Trasiga takpannor noterade runt installationen.

8.2 Snö- och Vindlastberäkning

Inte godkänd

Panelernas layout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar
Takkrokarnas CC

8.3 Takkrokarnas CC

Inte godkänd

Felaktigt CC mått mellan takkrokar.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/21
Infästning utanför takstolTakstolsinfästning
