Besiktningsrapport
9.9
Installation genom
Nova Solar
Datum
19 december 2023
Ort
Billdal, Hallands län
AC anslutning växelriktare
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Optimerare
Huawei: SUN2000-450W-P
Montagesystem
Nordmount Panntak: Bärläkt
Montagesystem
Nordmount: Falsad/Klickplåt
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Optimerare
Godkända kontrollpunkter
9/9
Antal optimerare
Avstånd närliggande objekt
Avstånd till växelriktare
DC Kontakter
Dragavlastade
Fastsäkring av optimerare
Max total effekt
Mätprotokoll
Strängdesign för SUN2000-M1
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
16/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Nordmount: Falsad/Klickplåt
Anmärkningar
3/21
6.1 CC mått Infästning
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
6.2 Skenornas överhäng
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
6.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
18/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans kontakt med tak
Klämmans placering i skena
Klämmornas överlappning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Säkerhetsavstånd
Takgenomföring
Val av klämma
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

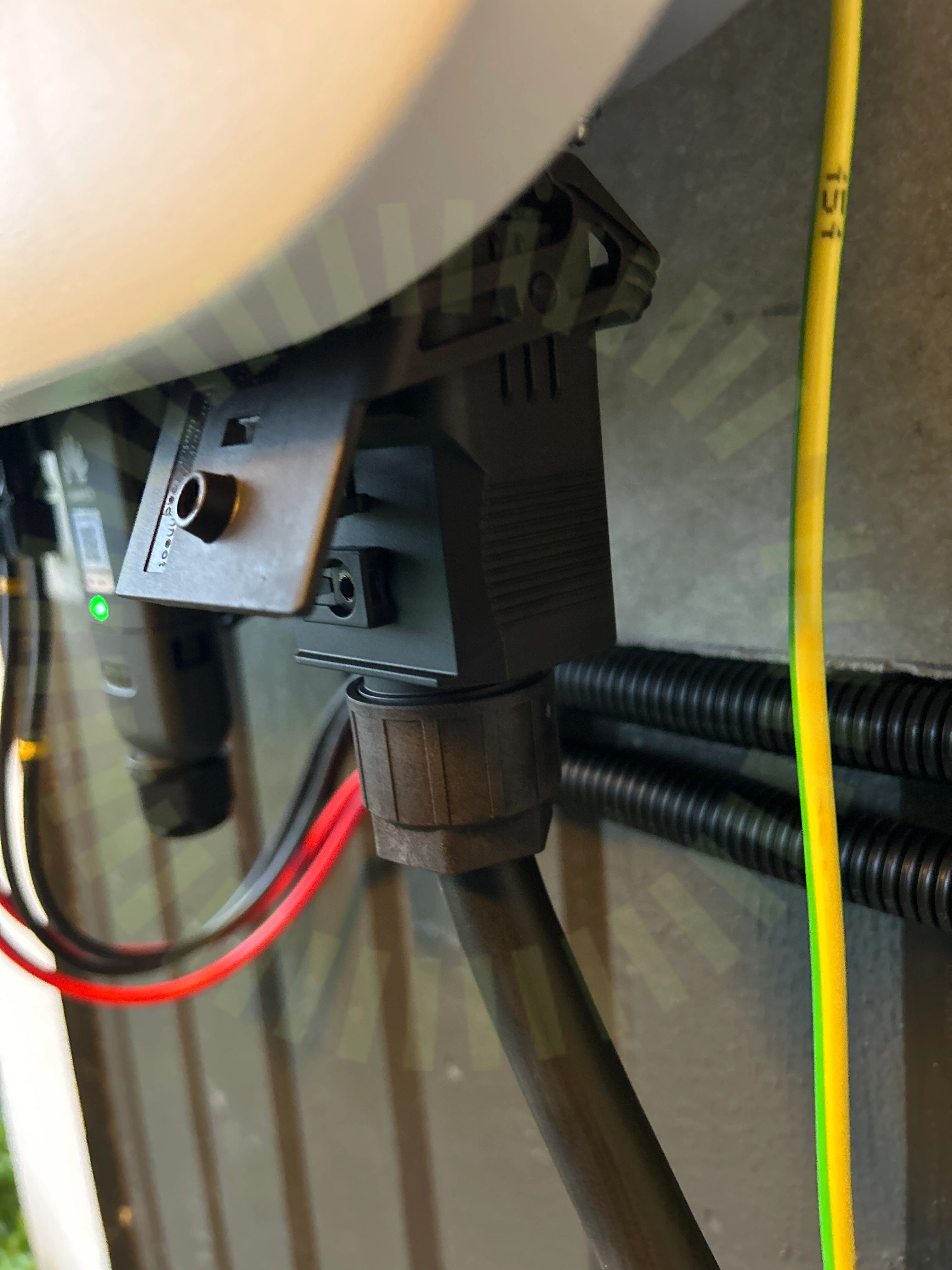

8.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
