1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Sesol
Datum
25 september 2023
Ort
Svedala, Skåne län
84% godkända16% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Stockskruv
VäxelriktareHuawei: SUN2000-12-25KTL-M5
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/4

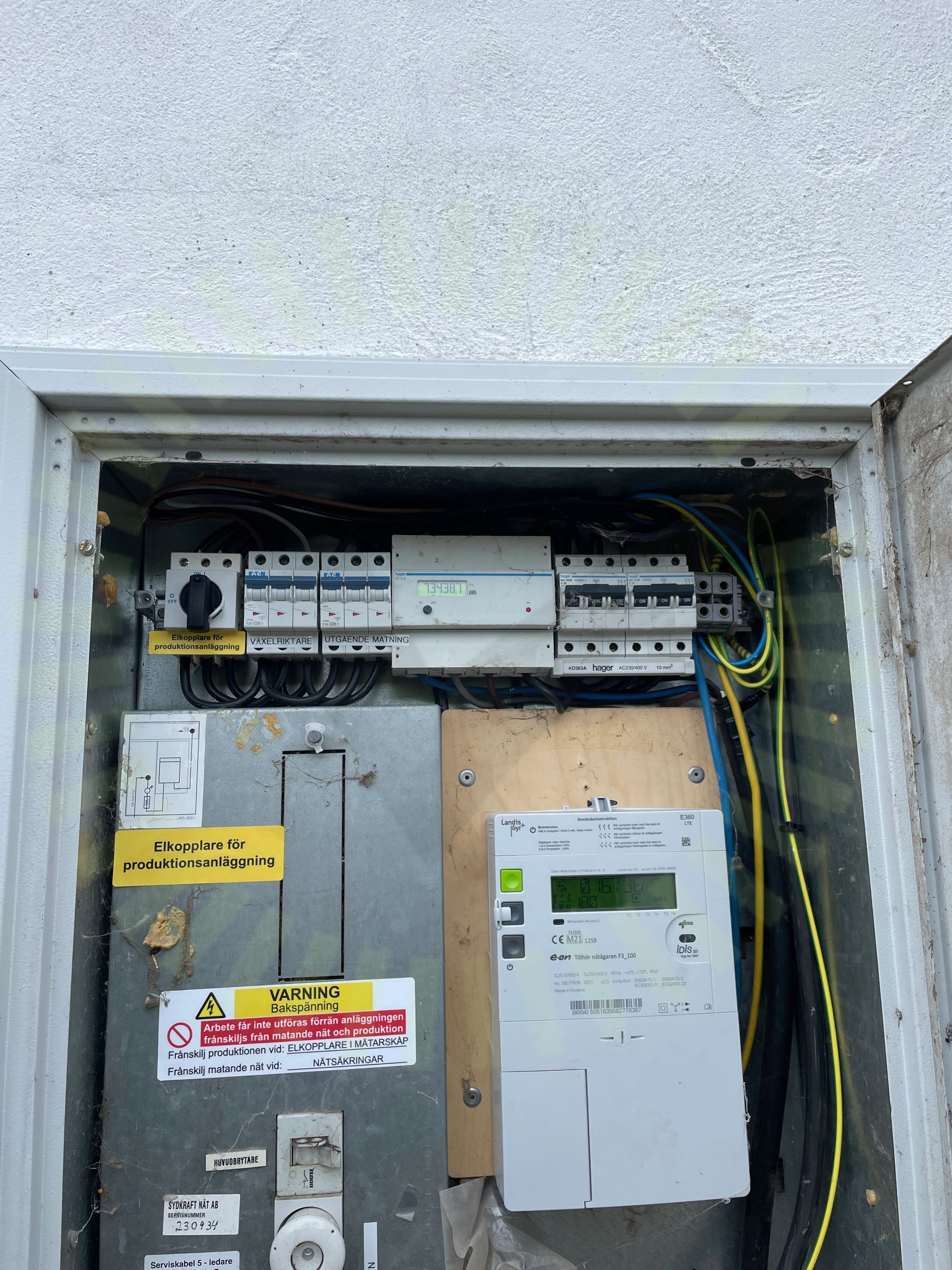

1.2 Beröringsskydd
Inte godkändBeröringsskydd i fasadmätarskåp saknas vid besiktningstilfälle.
Godkända kontrollpunkter
2/4AvtalSträngschema
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/16

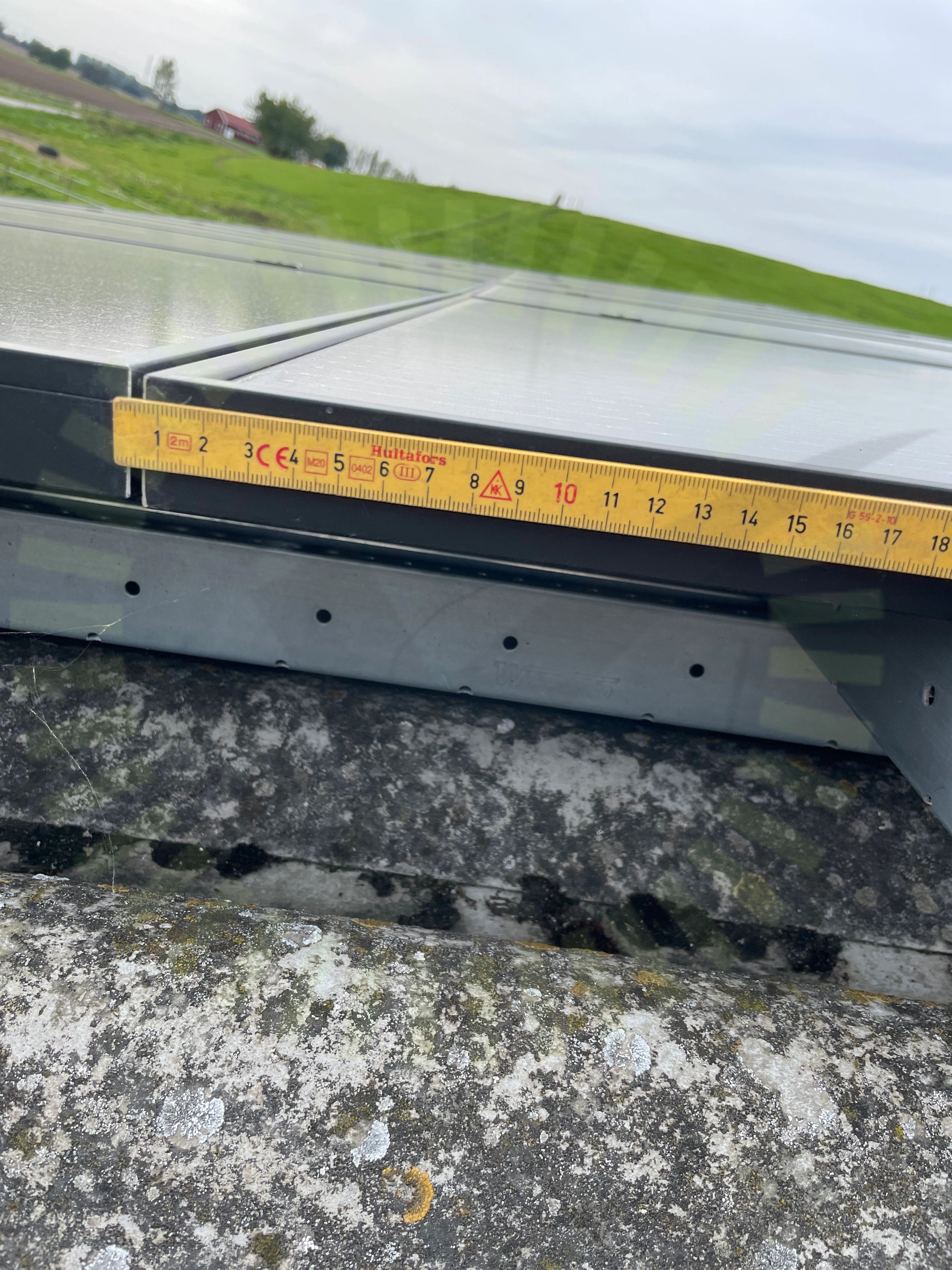

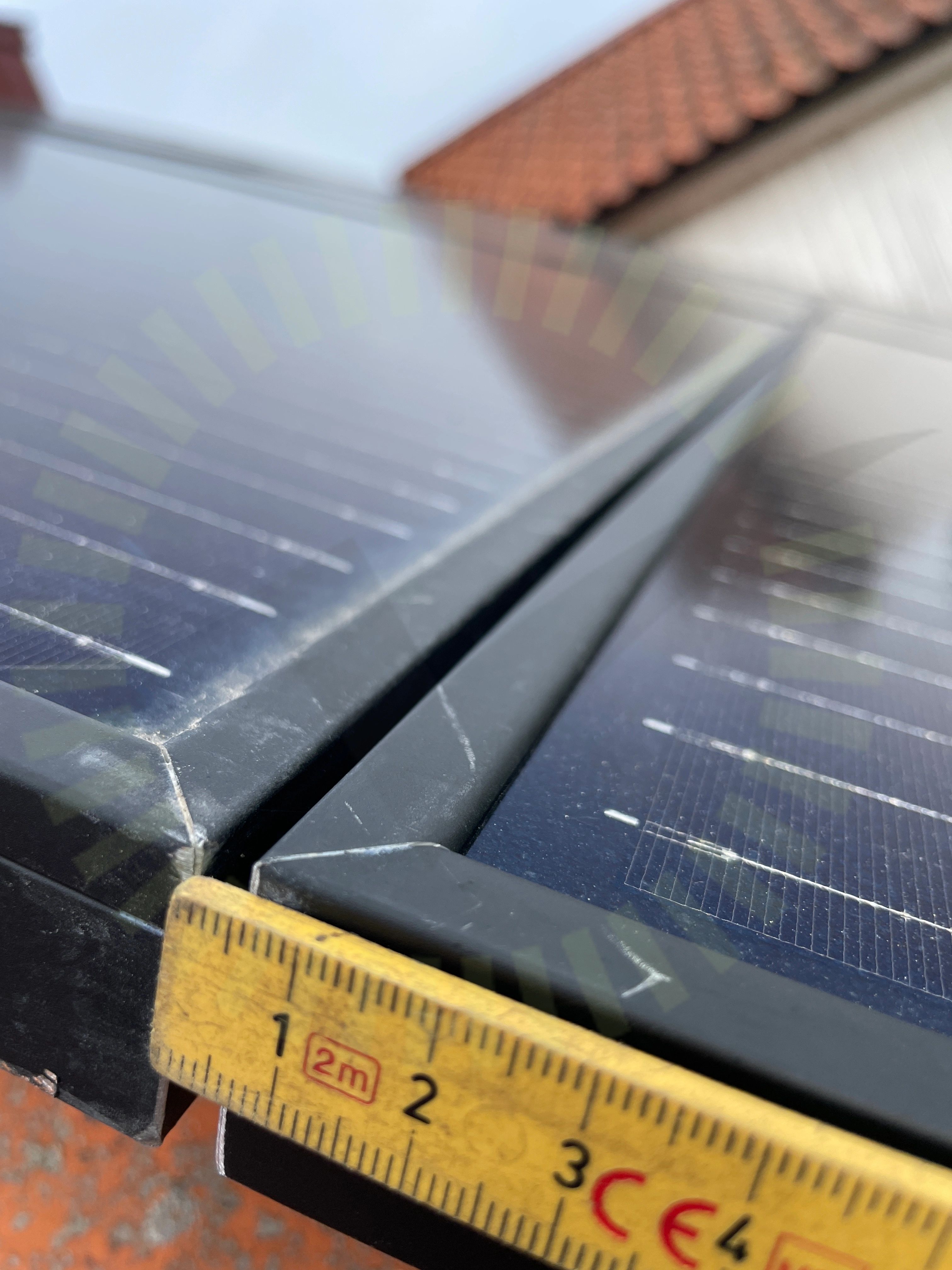

2.1 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

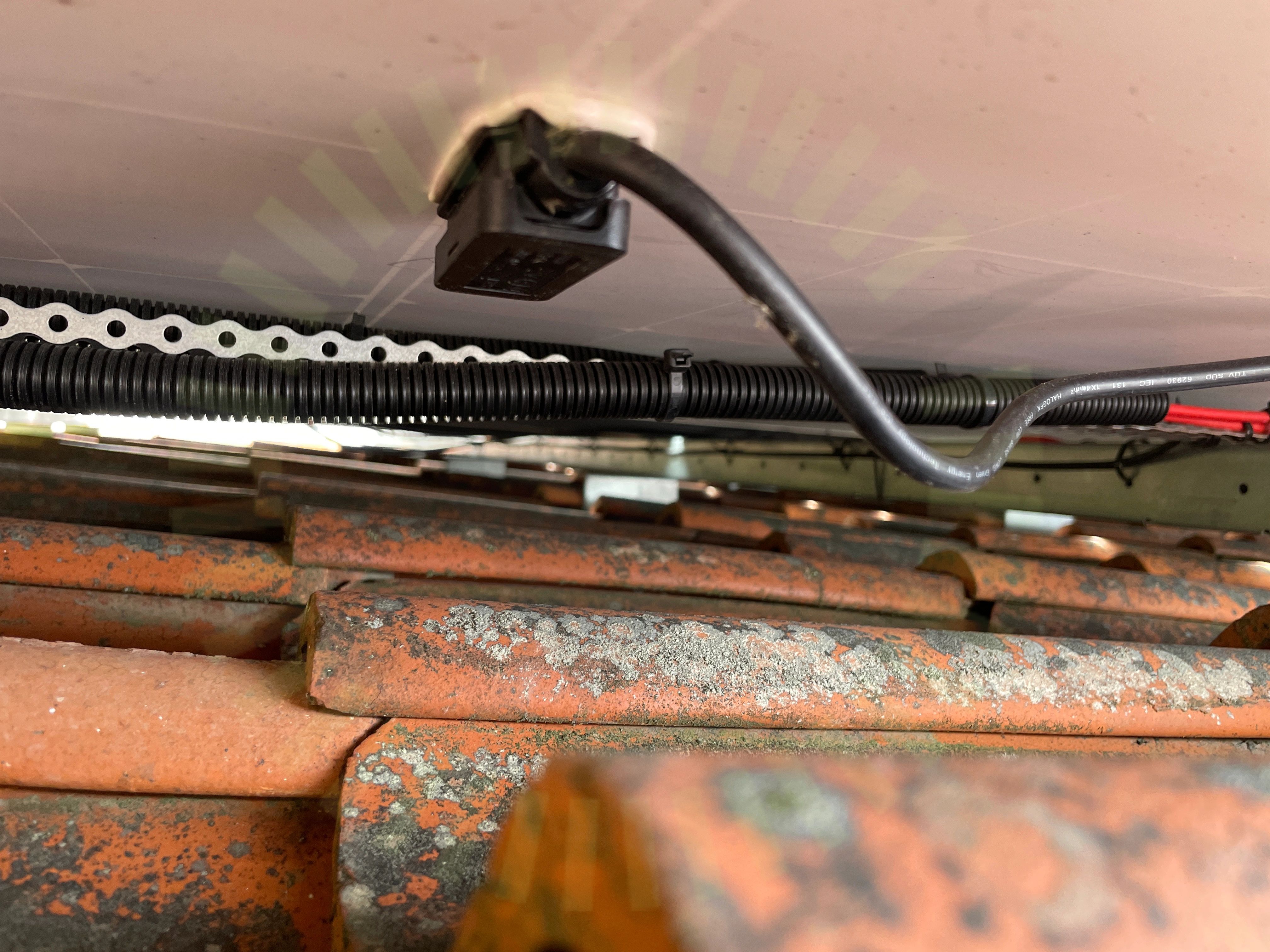

2.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie ut från kopplingsdosa.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/21

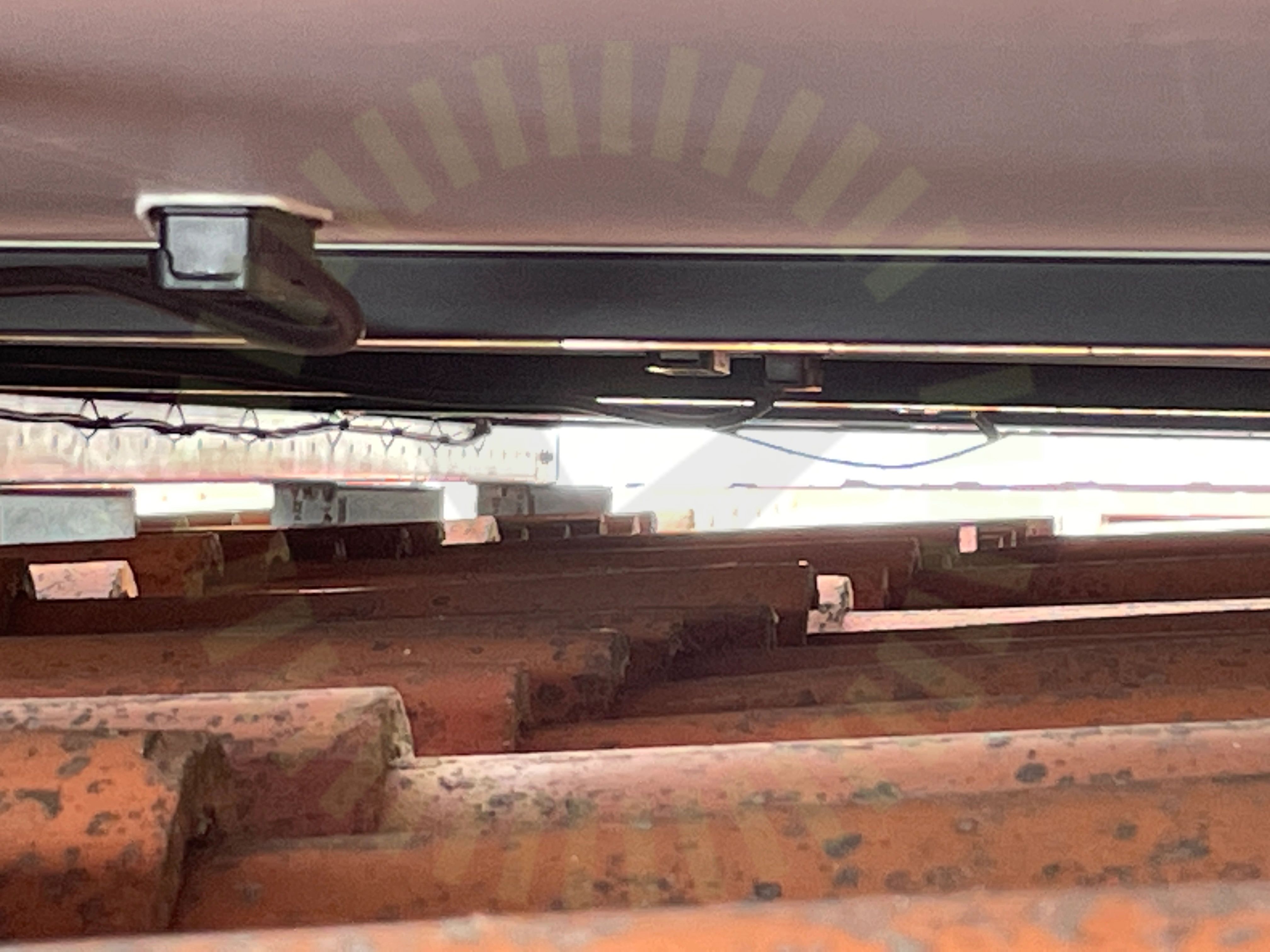

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

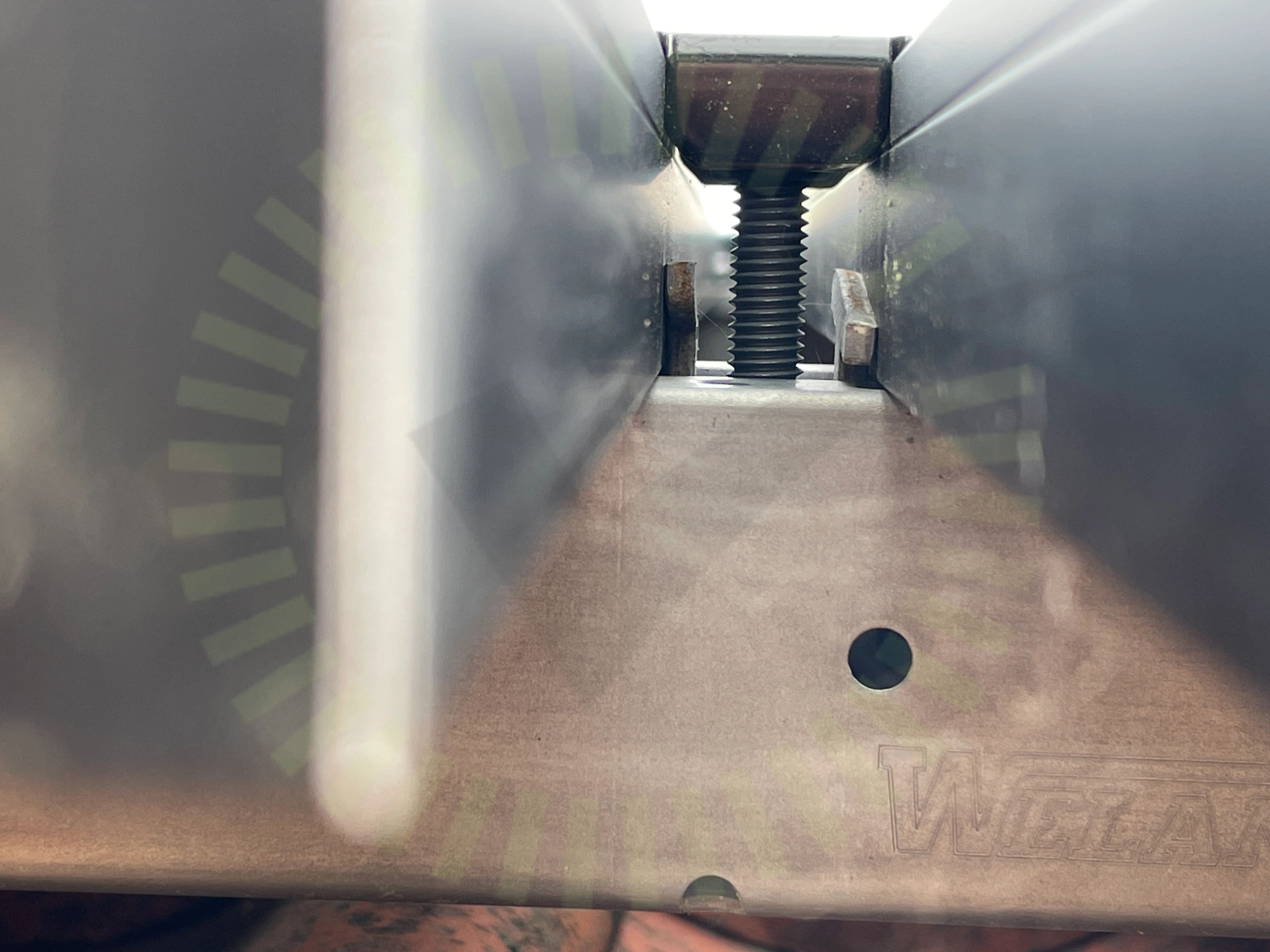

3.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

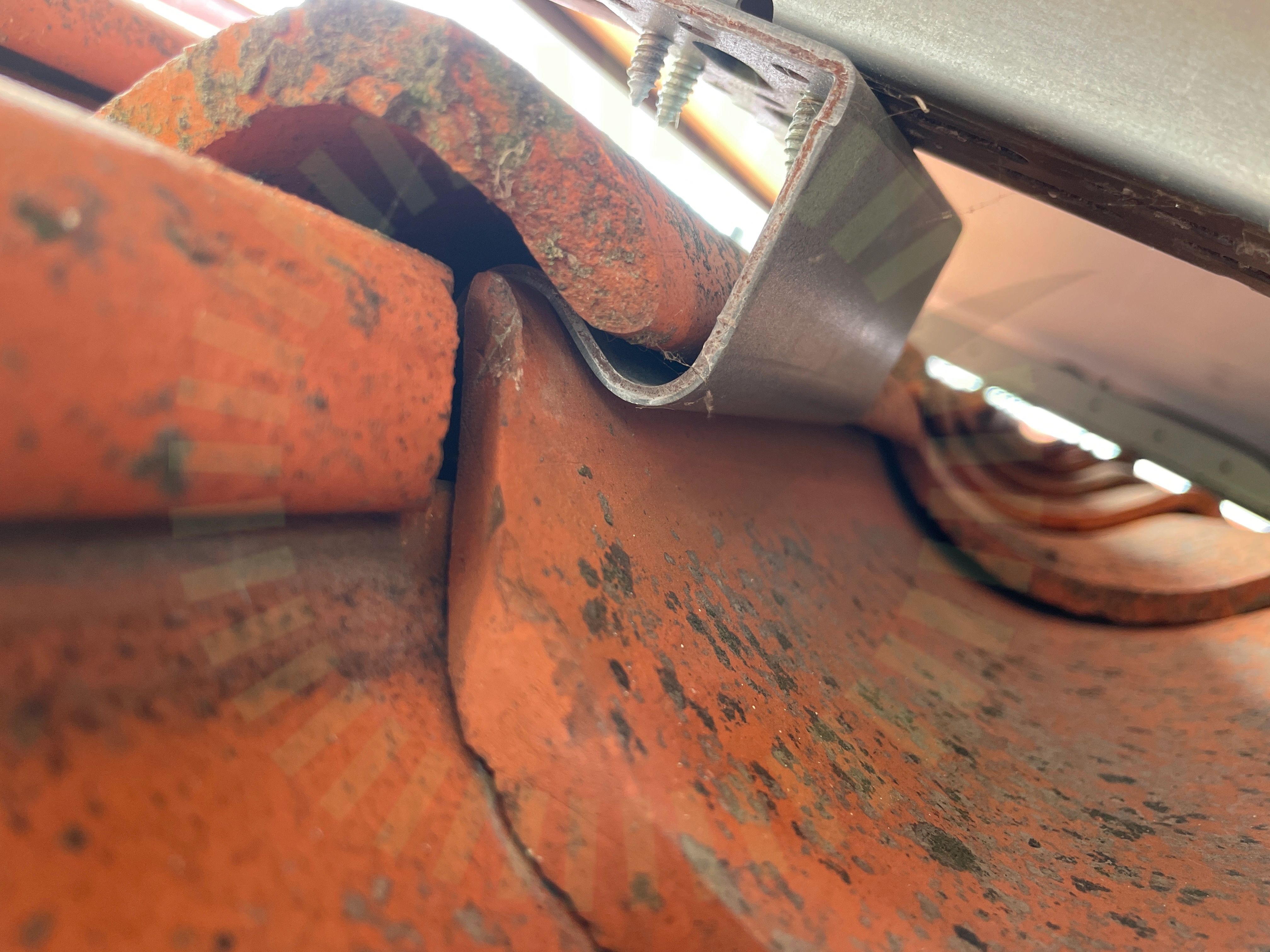

3.3 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
3.4 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt mått: 1120mm.
Snö- och vindlastberäkning
3.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått:1000mm.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
14/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/21Underbyggnad
Tak 2, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16

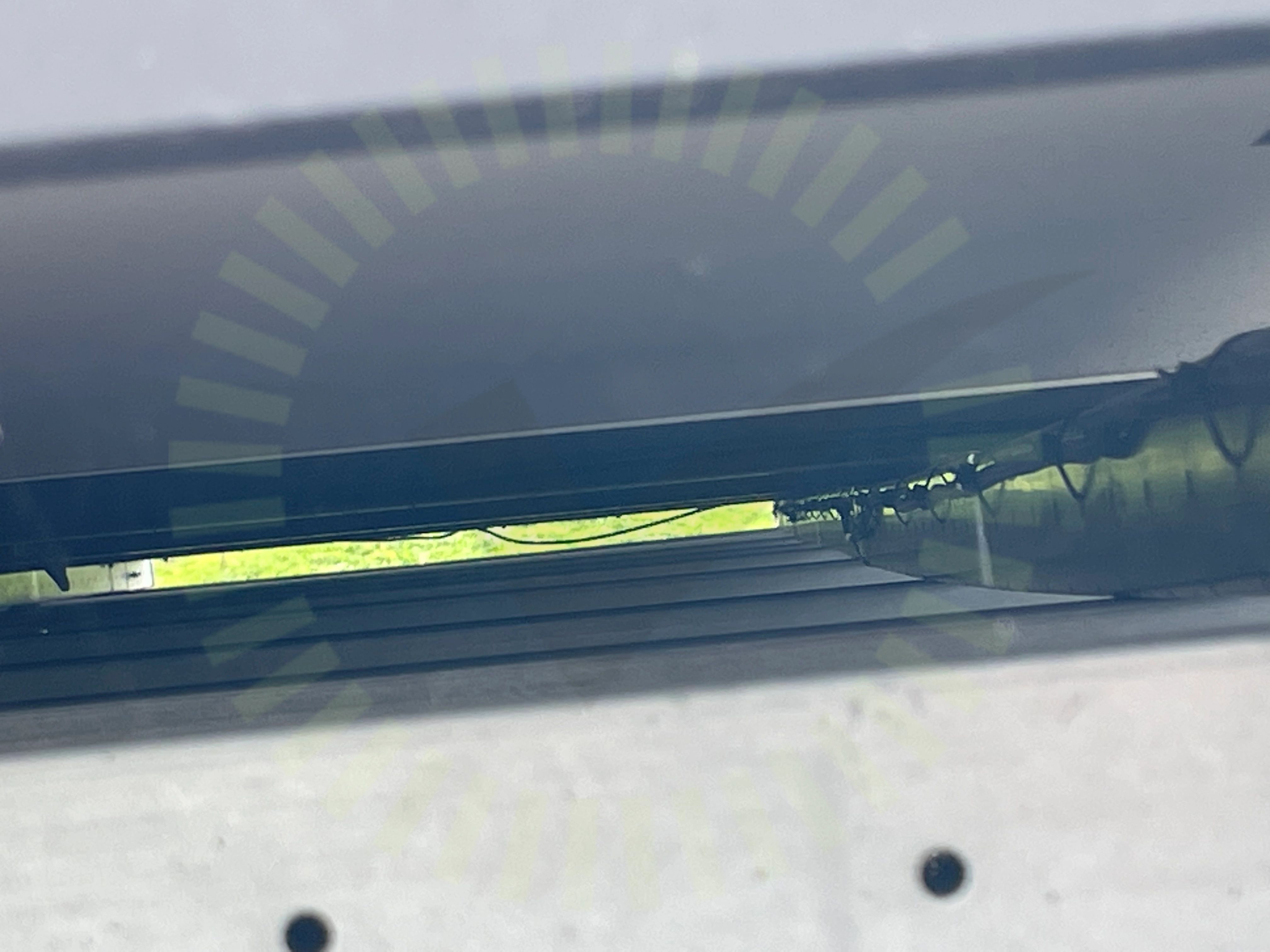

4.1 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
15/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 2, Weland Stål: Stockskruv
Anmärkningar
7/23
5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

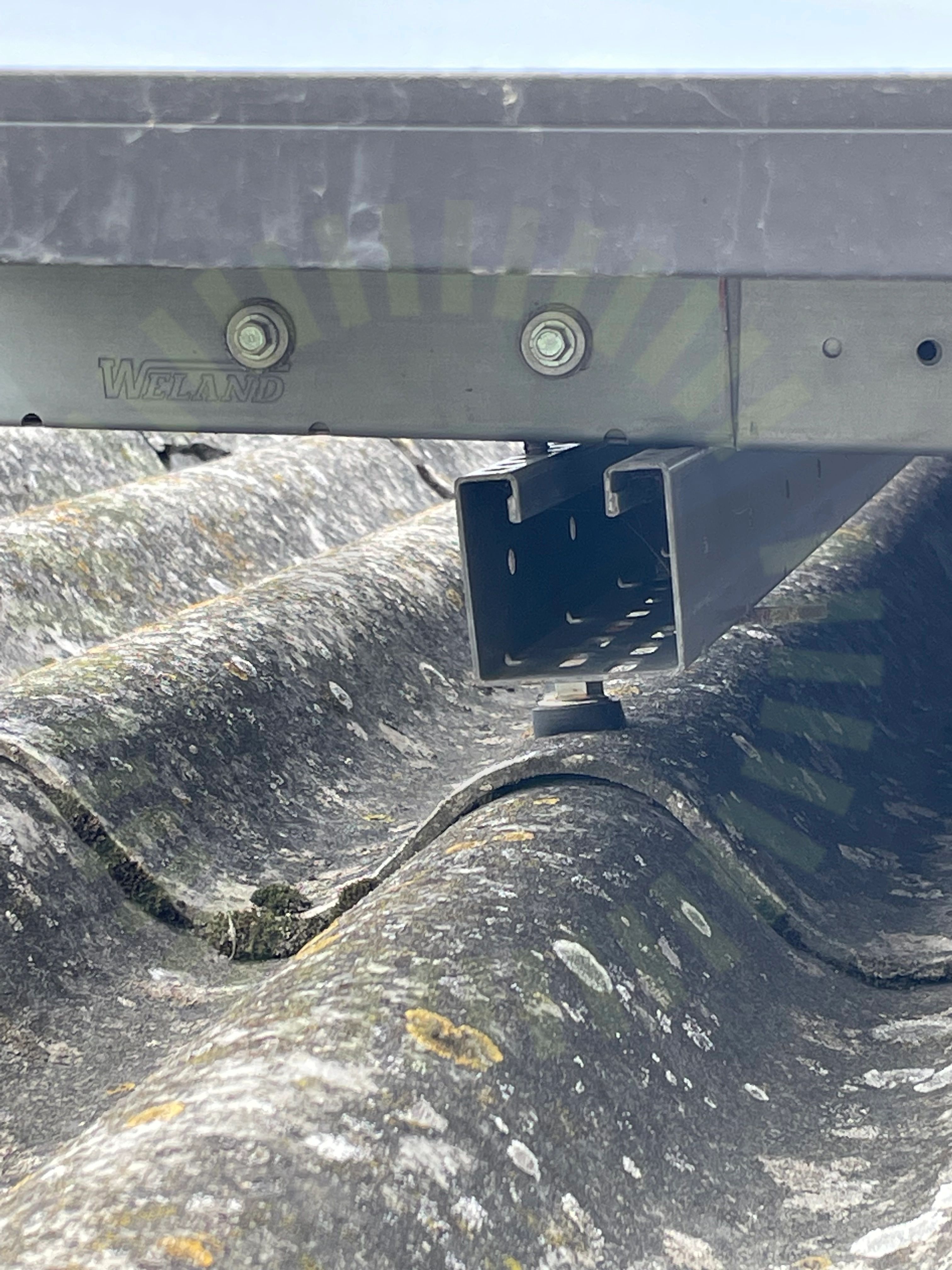

5.3 Skenornas infästning korslager
Inte godkändSkruvar i skeninfästning sitter inte ordentligt.
5.4 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt mått: 900mm.
Snö- och vindlastberäkning
5.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.6 Stockskruv CC
Inte godkändLastberäkning saknas, uppmätt mått mellan stockskruv 1000mm.
MA5110 Sid 1 (1) | Version 1 - 200417

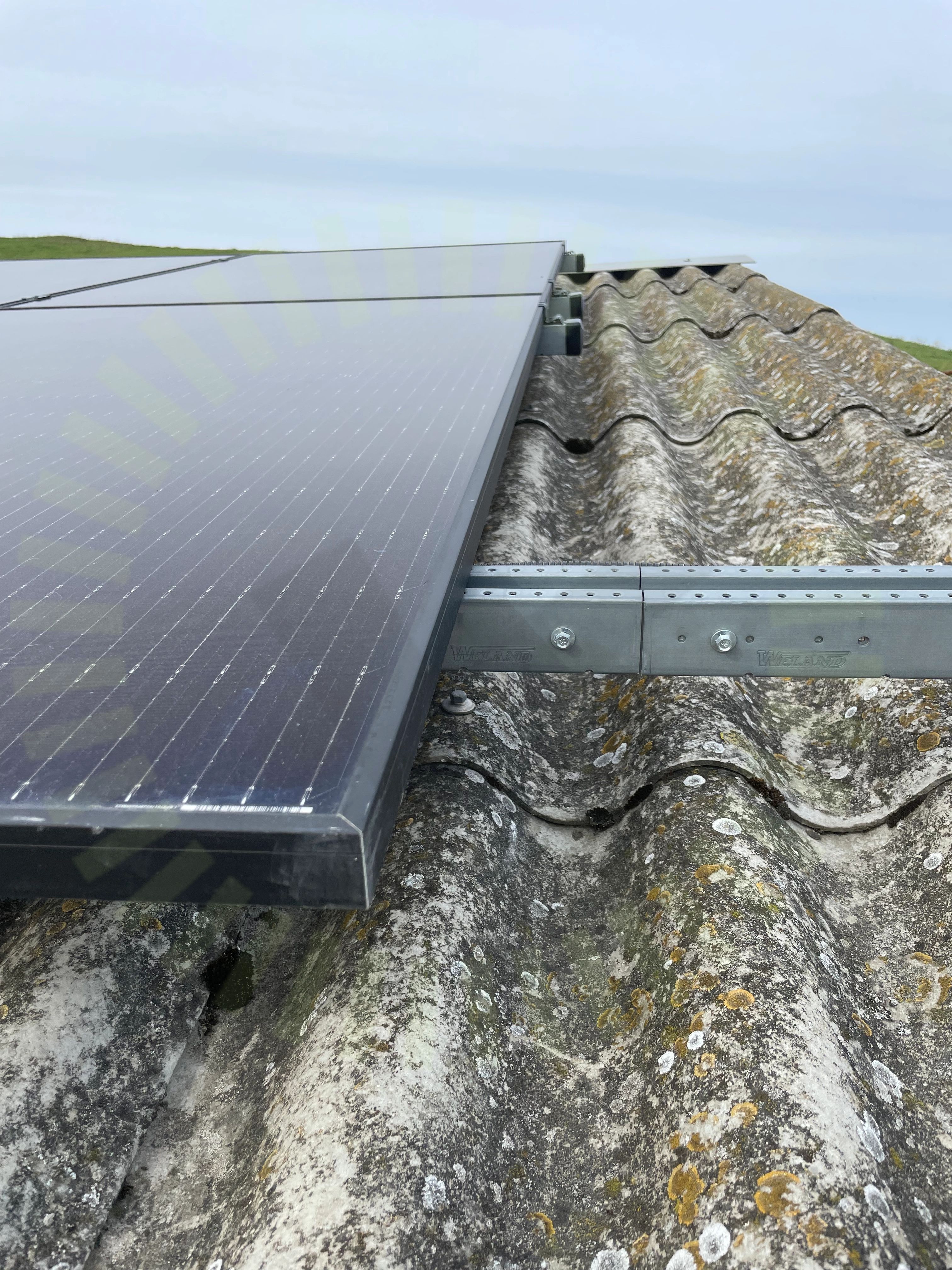

5.7 Ändklämmor skena
Inte godkändÄndklämma saknas.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
14/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenornas överhäng korslagerSkenskarvarSkenskarvar korslagerStockskruv InfästningTätningVäderbeständigt material
Ej tillgängligt vid besiktning
2/23FörborrningUnderbyggnad
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/37

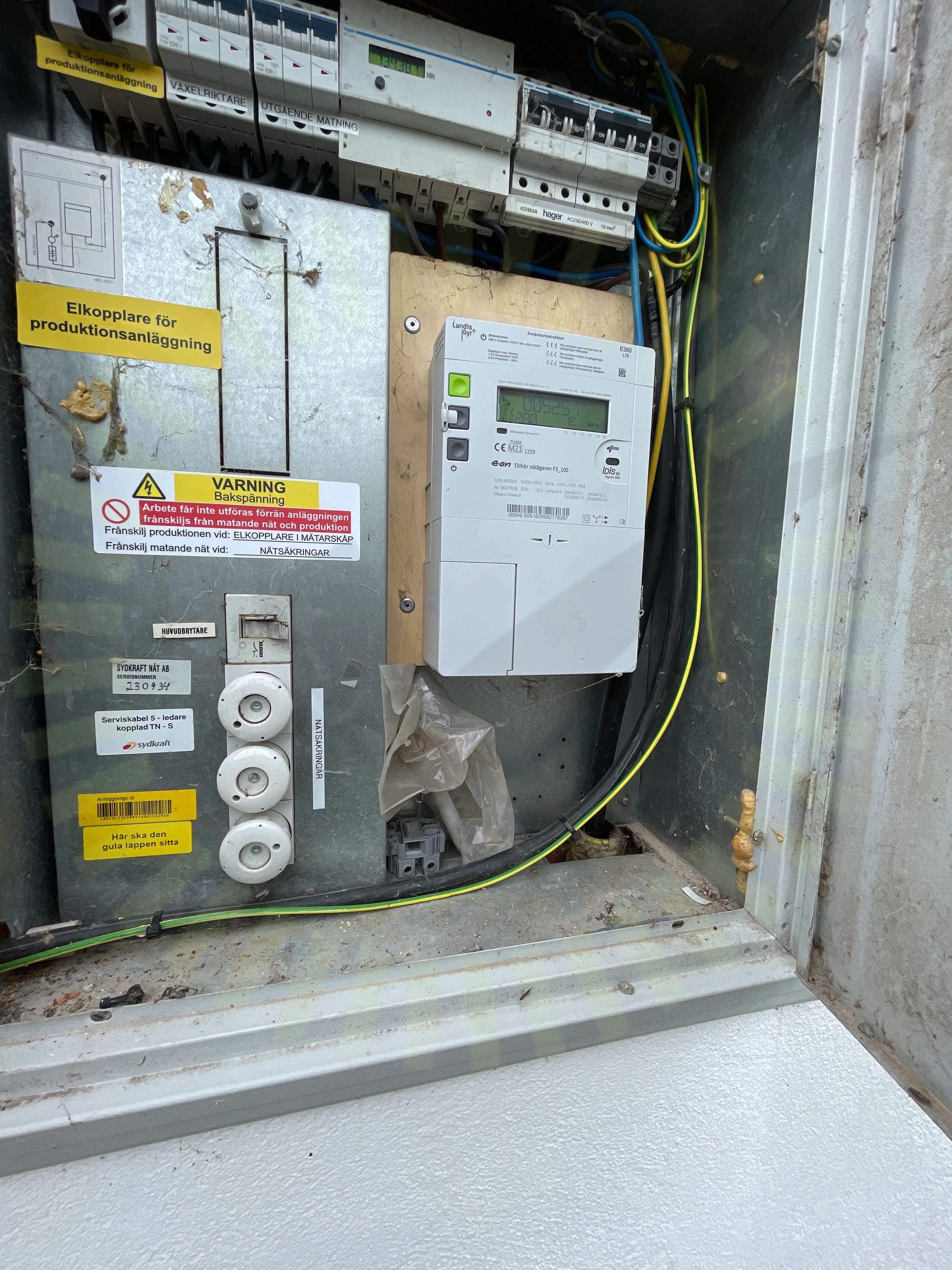

7.1 AC Kablage förläggning
Inte godkändAc kablage i fasadmätarskåp ej uppfäst med tillräckligt stöd.
SS 436 40 00 (522.8.4)
7.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.

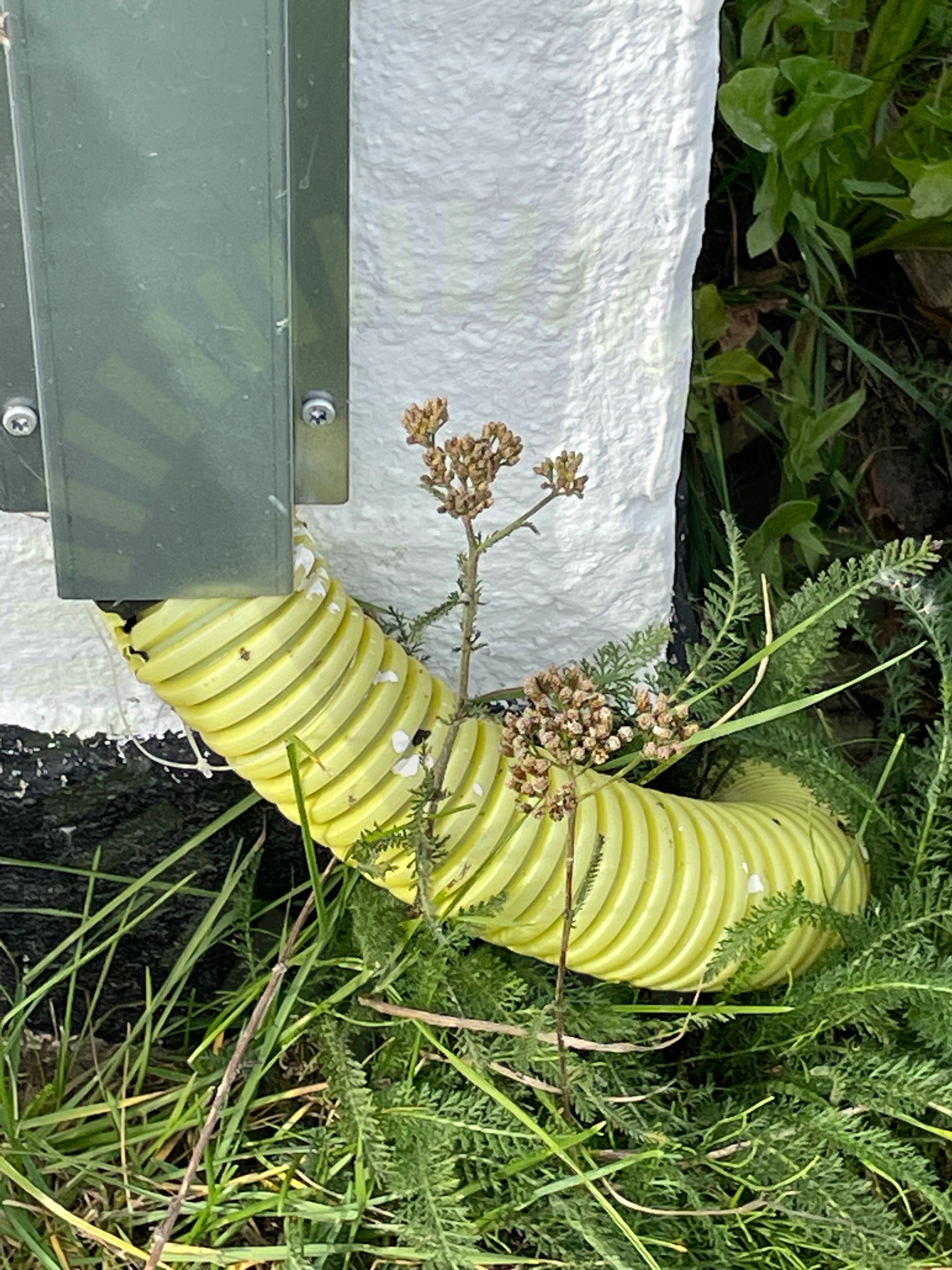

7.3 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
34/37AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
